达硕DS-9166牌6D 剃须刀的全网第一的维修

[复制链接]
发表于 2020-3-8 14:41:10 来自手机 | 显示全部楼层 |阅读模式
昨天到久违的回收站去,他那里的剪切机坏了,看了一下就是油粘度大造成的过行程保护,解除了并告诉他以后使用先预热。

之后回到屋里,老板拿出一个剃须刀让我给带回看看,说是充不上电了。

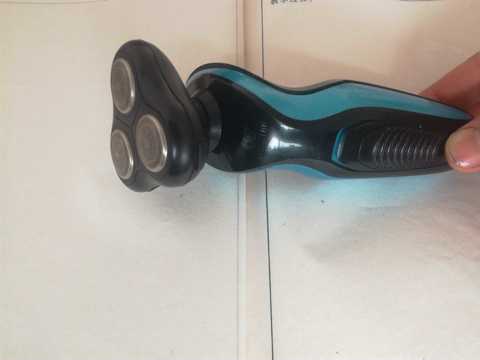

看剃须刀是三刀头的,外观一般。

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

×
 楼主| 发表于 2020-3-8 15:03:31 来自手机 | 显示全部楼层

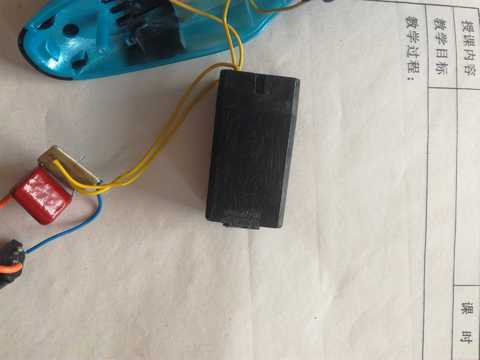

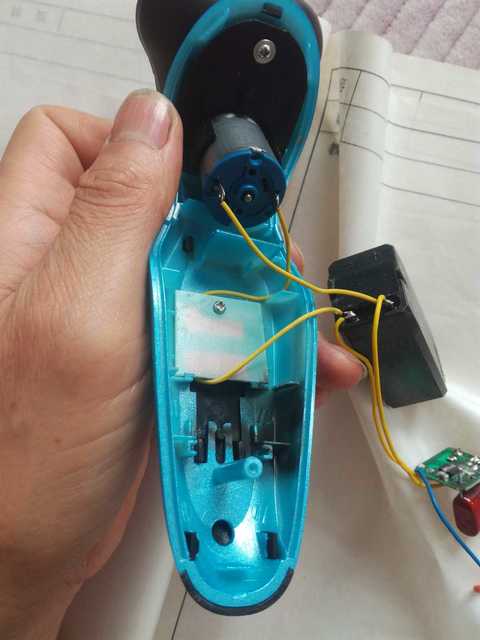

拆开才发现居然是铅电的,就是那种最垃圾的手电筒用的方形小铅电。

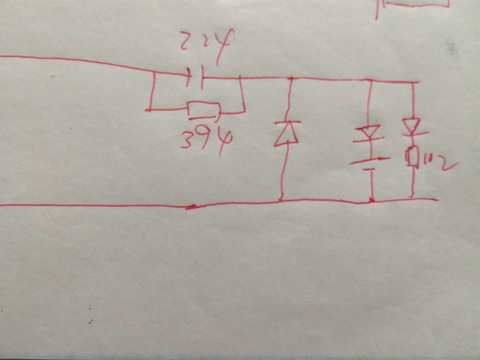

充电部分自然也是最简单的rc限流方式。

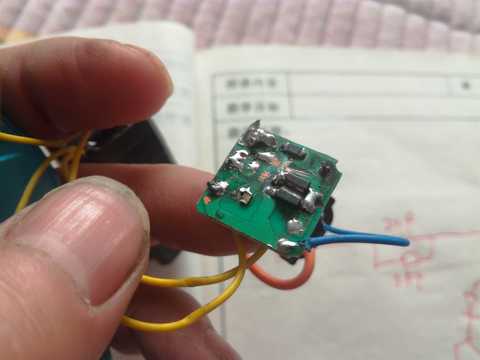

板上面一片黑,检查发现连接充电口的一根线已经爆开,铜芯一点没剩,连接聚丙烯电容的部分铜片没了。整流桥有两臂击穿,整流桥正极端的铜皮也飞了。充电指示二极管正常。

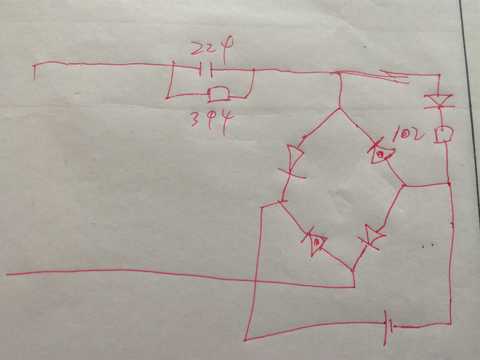

看短路的两臂是这样,图中点了点的二极管



开始想用桥完好的一臂,配合发光二极管组成整流充电回路,结果接好插电,随着电池激活后充电电流的增加,二极管亮度升高终于寿终啦。不过计算区区20ma左右的电流,这发光二极管居然承受不了?

没办法,只能退而求其次,不要充电指示啦。但是,家里没有可以利用的,连个二极管也找不到,咋办? 无意中发现家里还有一条三角锉,呵呵,主义来啦,我用锉把桥拆开,分成两个独立的二极管,不就可以用啦

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

×
发表于 2020-3-8 16:14:27 | 显示全部楼层
寨品威武!
 楼主| 发表于 2020-3-8 19:47:00 来自手机 | 显示全部楼层
我这改法是不是很有想法? 一个硅桥切开成两个二极管
发表于 2020-3-15 17:06:54 | 显示全部楼层
这种产品元件都省到了极致。
