想修一个烧毁的万用表，vc890d 2013版本

ghj · 发表于 2020-3-18 10:26:44

本帖最后由 ghj 于 2020-3-18 10:57 编辑

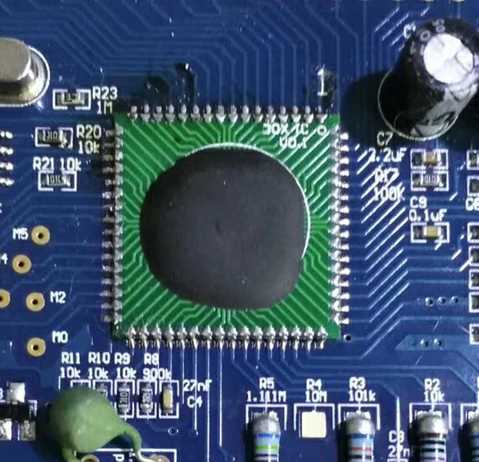

通过搜索，这个万用表采用的是HY12P66单片机方案。
原本是9v电池，用3.7v锂电供电，显示屏正常工作，通电待机开机电流40mA（有显示），off档待机电流24mA（无显示），拆掉拨盘通电也是40mA（有显示）；直流电压档，直流电流档均有满量程的5%~15%底数；
电流档的5个组成桥式结构钳位二极管短路（不拆件情况下测得每个二极管的阻值都在1欧左右，应该是其中至少三个坏了），检流电阻阻值正常，20A档保险丝位有烧焦痕迹。

请指点维修方法

HD123 · 发表于 2020-3-18 17:53:16

你都测量2级管坏了，那就换嘛！这还问吗

ghj · 发表于 2020-3-19 00:32:40

HD123 发表于 2020-3-18 17:53
你都测量2级管坏了，那就换嘛！这还问吗

我分析了一下二极管短路只能导致电流档短路测不了，可是我没差表笔都有10%的底数。我觉得应该是主控烧了，所以来问问大家能不能确定是主控废了

yangsen · 发表于 2020-3-19 08:04:10

这种单片机的表主控挂了就别想着自己修了，除非有固件

HD123 · 发表于 2020-3-19 09:43:22

ghj 发表于 2020-3-19 00:32
我分析了一下二极管短路只能导致电流档短路测不了，可是我没差表笔都有10%的底数。我觉得应该是主控烧了 ...

就算主控坏了，也没什么修的，几十块的表，还是牛屎芯片，直接丢垃圾堆！当然你要修也可以！方法是去买个胜利原厂的牛屎芯片回来，然后用修手机的风枪把坏表上牛屎加热用工具撺掉！刮干净，在把你买的牛屎芯片换上去！

月台故事 · 发表于 2020-3-19 14:27:38

高手在民间

月台故事 · 发表于 2020-3-20 04:21:37

修好没

ghj · 发表于 2020-3-20 10:56:30

月台故事发表于 2020-3-20 04:21
修好没

查了下供电芯片的资料，发现短路电流是30mA，应该是主控短路了

月台故事 · 发表于 2020-3-30 22:45:52

搞定没有

wgh1027 · 发表于 2020-3-30 22:50:04

这个能买到芯片就好办。
