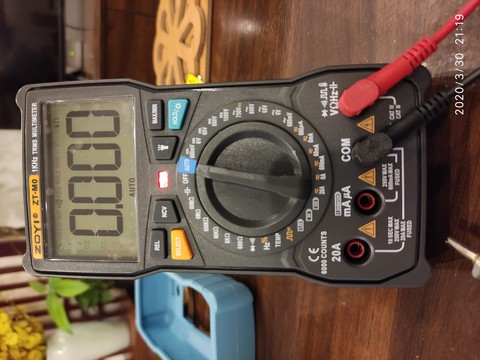

玩一下众仪的M0

ynkmzyl · 发表于 2020-3-31 00:24:56

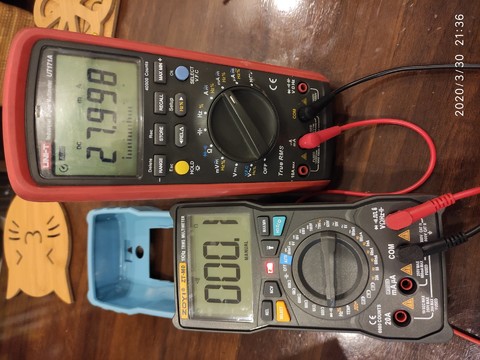

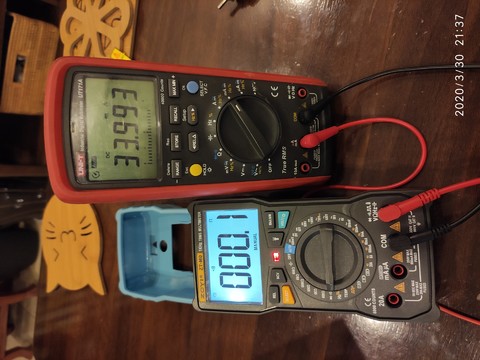

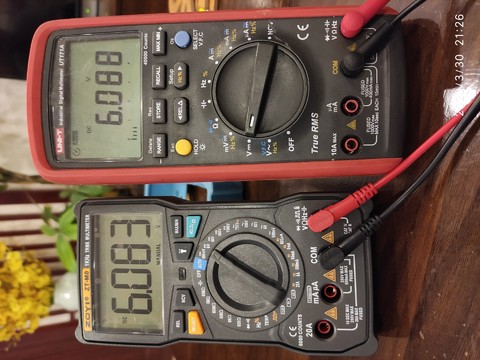

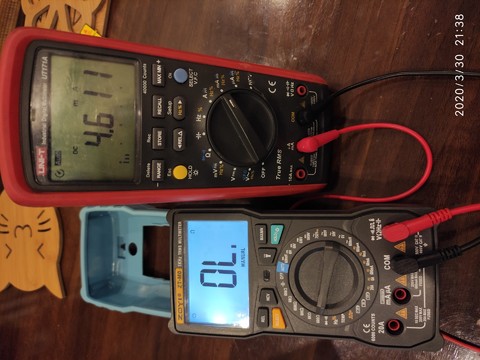

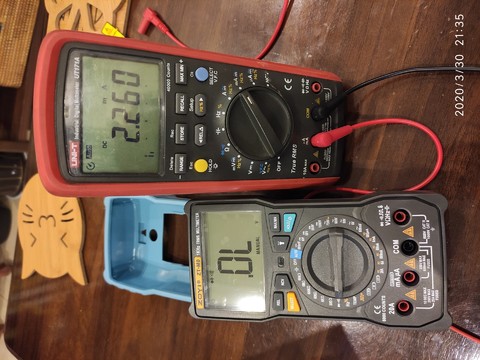

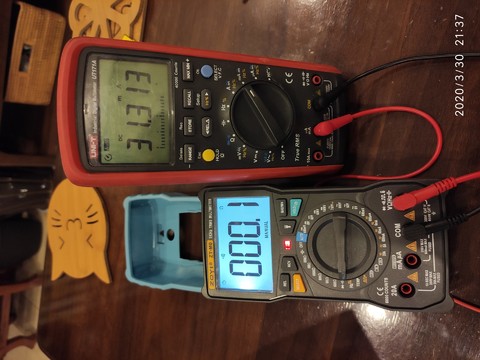

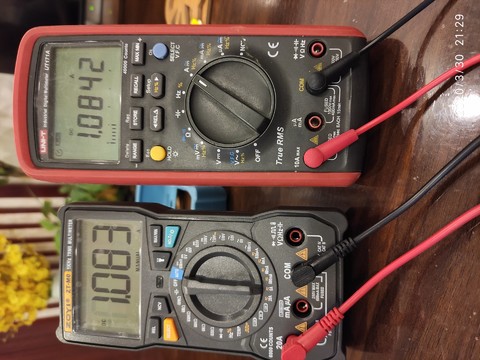

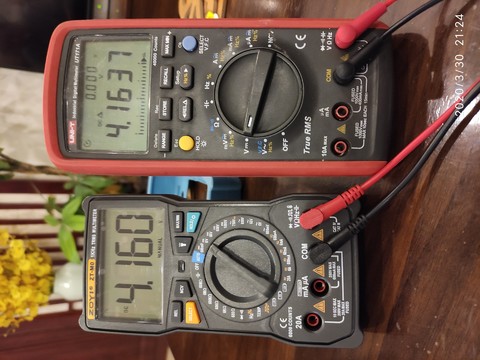

主要特点：
通断速度0.015秒（15毫秒）
二极管3.9V
方波输出1.5V有效值
内阻除MV档为10M，其它档为1M
缺点：蜂鸣声过于耗电、有REL功能居然还砍尾数（一大败笔）

wgh1027 · 发表于 2020-3-31 02:37:03

15毫秒是怎样测出来的呢

勇闯沙滩 · 发表于 2020-3-31 06:52:16

看好双模式智能手自一体的功能，速度快很有竞争力。

ynkmzyl · 发表于 2020-3-31 07:25:11

wgh1027 发表于 2020-3-31 02:37
15毫秒是怎样测出来的呢

用单片机控制MOS管给通断信号，挺好玩的

136+只有3ms，61E小于1ms约500us，171有点捞55ms用起来倒没什么延时感

ynkmzyl · 发表于 2020-3-31 07:27:52

勇闯沙滩发表于 2020-3-31 06:52
看好双模式智能手自一体的功能，速度快很有竞争力。

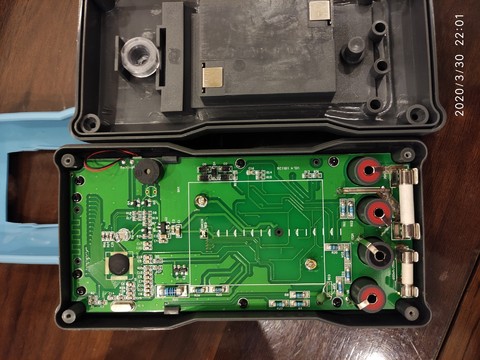

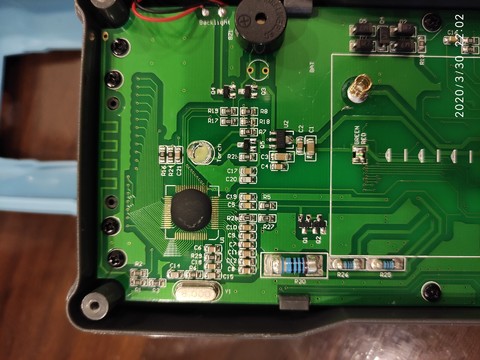

是啊，M0总体感觉还是不错的，内部空间大了布局也更合理了，众仪少有的带稳压管的表，就是砍尾数实在不合理，有没有不砍尾数的版本？想退或换不砍尾数的

ynkmzyl · 发表于 2020-3-31 08:36:41

对了，PDD才105

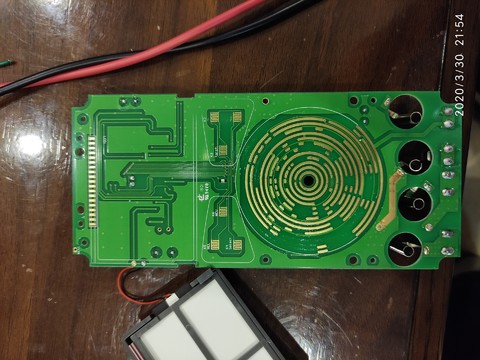

有兴趣的可以盘它，还送个表包包，对比同方案的UT890C，功能比优利德多一点，PCB我认为优于890C，转盘刀位设计、显示效果弱于890C，890C不砍尾数（最新出的还是硬芯7501），各有千秋吧

wgsd · 发表于 2020-3-31 08:53:08

通断速度怎么理解呢？有用示波器看其接通到脉冲的上升时间，这只是整个通断的一部分，还有一个信号的下降时间，如果你快速的去测试多点的通断情况，那么这个通断信号的下降时间也很重要，因此我更倾向用频率计测试这个通断信号的时间间隔，它反应的是通断信号的一个完整过程。

ynkmzyl · 发表于 2020-3-31 09:09:27

wgsd 发表于 2020-3-31 08:53
通断速度怎么理解呢？有用示波器看其接通到脉冲的上升时间，这只是整个通断的一部分，还有一个信号的下降时 ...

频率计干不了这事，单片机让MOS管导通并控制导通时间（导通与关闭都是纳秒级别的），间隔时间随意，我设定为每隔一秒给一个脉冲，以能稳定听到通断蜂鸣为极限测试出来的，当脉宽低于15ms此表不能稳定触发蜂鸣为极限

月台故事 · 发表于 2020-3-31 10:45:23

好表啊

wgsd · 发表于 2020-3-31 11:00:48

ynkmzyl 发表于 2020-3-31 09:09
频率计干不了这事，单片机让MOS管导通并控制导通时间（导通与关闭都是纳秒级别的），间隔时间随意，我设 ...

你确定？用过纳秒级的双通道有时间间隔测试功能的频率计？可以精确的测出两个脉冲的前后沿相距时间间隔或相位
