DT830-VAR 2020 多功能固定式电压电流基准源使用心得

[复制链接]
发表于 2020-4-7 12:43:06 | 显示全部楼层 |阅读模式
本帖最后由 jltzmy 于 2020-4-8 10:33 编辑

    本人有幸购得论坛自主开发的DT830-VAR 2020 多功能固定式电压电流基准源一台,收到后十分满意,首先映入眼帘的是蓝色外壳搭配白色边框的基准源,色彩艳丽又不妖艳,前后面板采用蓝色亚克力材料,印字清晰,开孔准确,我收到的编号是B001,应该是升级2.0版新品后的第一台,首先谢谢版主的关照,此处省略1万字。

    该产品设计精巧,价格低廉,性能却超级强悍,不仅可以测试电压、电流,还可以稍加改造实现电子负载的功能,由于时间仓促,散热条件不够理想,初步测试可以达到1.75安电流,有效功率30瓦以上,如果散热条件良好,50瓦功率应该没有压力。

    下面分别向大家介绍,供参考:

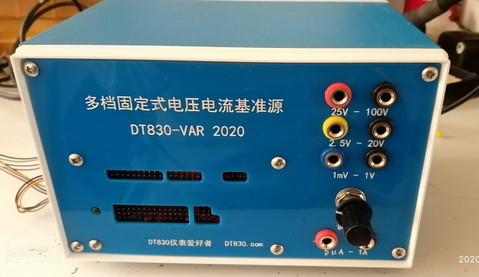

一、整体外观


二、内部做工

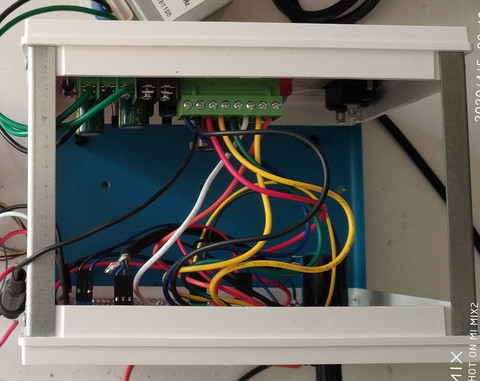

内部使用双板设计,电源板和基准板分开,分别置于前后两侧,连接线用扎带捆一下更好了

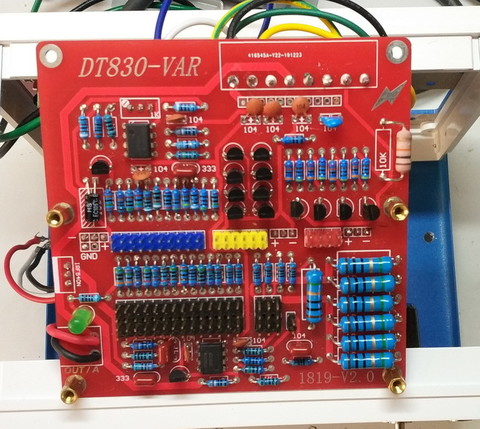

基准板设计工整,焊点饱满

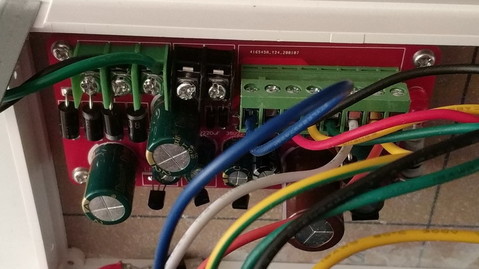

电源板采用7809、7909和LM317设计


    本测试仪电压、电流实际测试情况可以参考ZT-219的测试,详情请见:ZT-219精度测试,这里不加多述,本文仅就基准源使用技巧和功能扩展阐述个人见解和建议。

    本基准源优点如下:

一、电压档高、中、低压档位分开,即可保证测试精度,也可以保证测试安全

二、低电压测试时,可以通过调零电位器调零,以保证测试结果的准确性

    在低压档测试时,先通过测试线将电压输出端子与万用表毫伏档相连,如果万用表显示数值是0,那么可以直接通过挑帽选择相应档位插针选择测试电压即可。如果显示数值不是0,可以通过调整调零电位器先调零或者误差最小值,然后在进行各档位测试。

三、电流档通过挑帽可以实现切换二种不同量程

    本测试基准电流档有17个档位的基本量程,电流档最右侧的二针排针,可以通过跳帽来选择二种不同量程,通过档位切换跳帽,可以实现增加17档不同量程电流档的功能(其中有5个档位重复,实际增加12档基本量程)

四、电流档不同档位还可以组合使用

    电流档的17档排针,可以通过4针跳帽和二针量程选择跳帽的不同组合,实现多档位组合输出,来达到你需要的标准电流值。举个例子:

(1)、在不插二针量程跳帽时,最右侧两挡分别输出500毫安和1000毫安,如果此时在这两个档位同时插上两个四针跳帽,那么输出就是1500毫安。
(2)、在插上二针量程跳帽时,最右侧两档分别输出200毫安和400毫安,如果此时在这两个档位同时插上两个四针跳帽,那么输出就是600毫安。

    以此类推,我们可以通过不同组合,来满足我们需要的电流值。下面发几张实测图

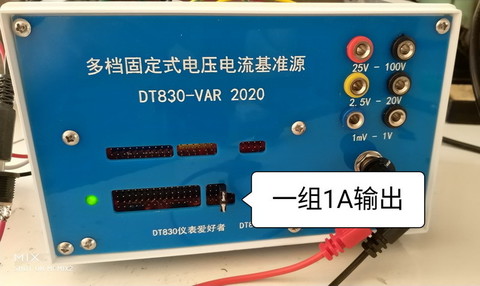

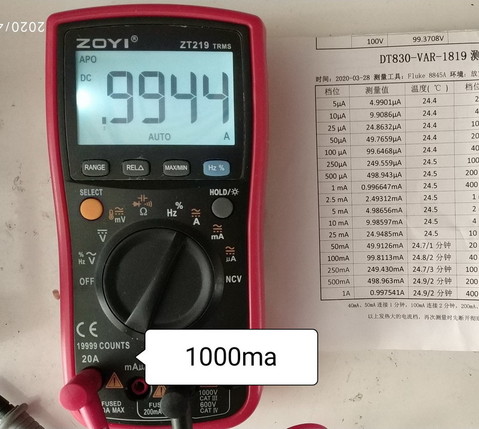

1、单独一组输出1000毫安

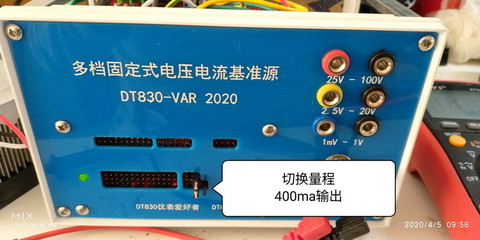

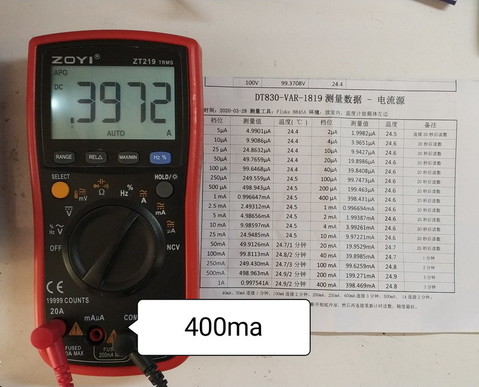

2、通过二针插针切换量程后,原来1000毫安档变成400毫安输出

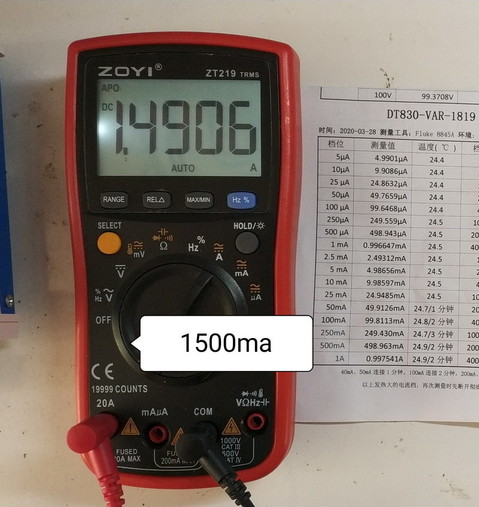

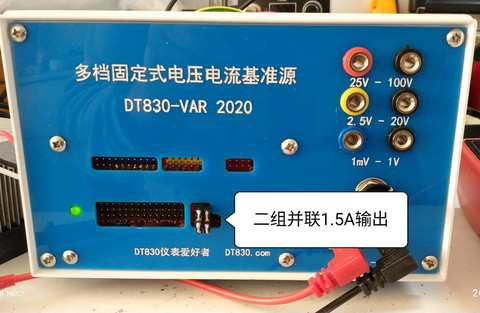

3、二组组合输出1500毫安

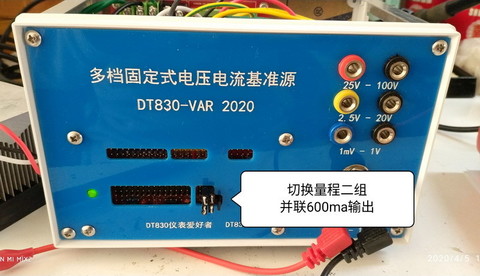

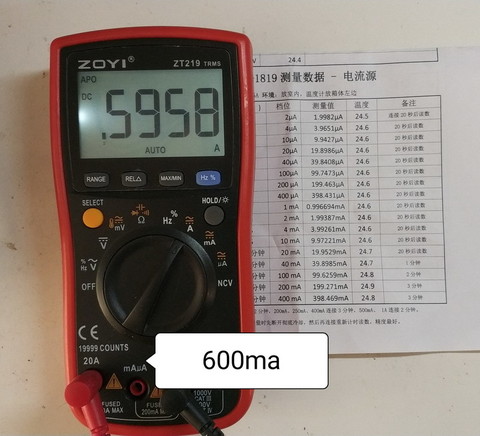

4、通过二针插针切换量程后,原来二组1500毫安变成600毫安输出




六、使用建议:

(一)、增加电子负载功能

   本测试仪稍加改造就可以实现免费电子负载的功能,这一点也可以说是版主送给大家的福利吧,具体做法是:

1、把MOS管漏级接线断开,接上被测电源的正极,
2、被测电源负极与基准负极相连(基准中黑色电源线),
3、通过电流排针选择测试电子负载的测试电流,本基准中通过组合最大电流可以达到1.95安
4、使用电子负载功能时,MOS管要加上良好散热,以免烧坏管子。经过本人对比,内部空间可以放的下一个电脑CPU散热片和风扇
5、注意:焊接MOS管时,烙铁一定要隔离,否则可能由于静电原因造成MOS管损坏


    实际改造时,可以将散热片和风扇内置,MOS管漏级和它的供电电源线通过接线端子接到后面板上,通过短接线短接这两个端子,使基准供电直接供给MOS管漏级,后面板同时预置一个接线端子连接基准供电负极。作基准使用时,基准自身供电电源直接连接MOS管漏级,做电子负载使用时,将MOS管与基准供电的短接线断开,MOS管漏级连接被测电源正极,预置的负极端子接被测电源的负极即可,这样可以不用拆壳和重新焊接。从而达到快速切换不同功能的目的。

    下面发几张实测图,由于打孔丝锥暂时没有到货,所以,MOS管临时接在了散热片一角,临时搭建了一下电子负载的功能,

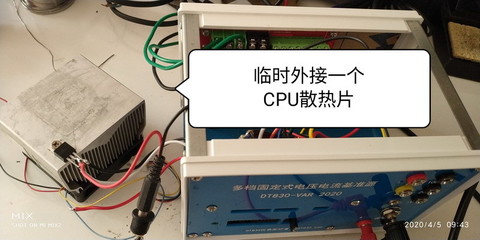

1、临时搭建的电子负载,散热片外置

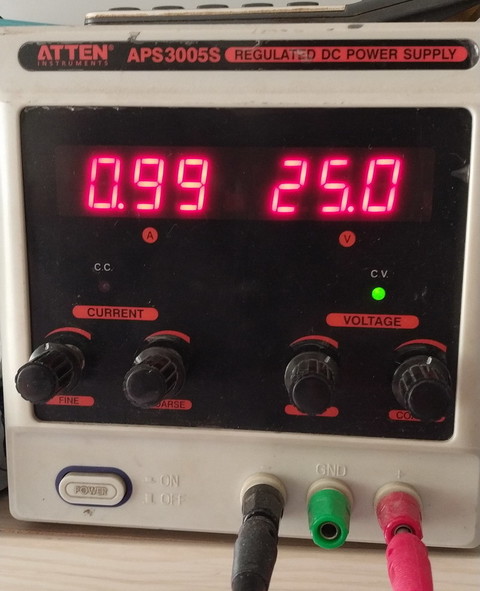

2、1000毫安测试

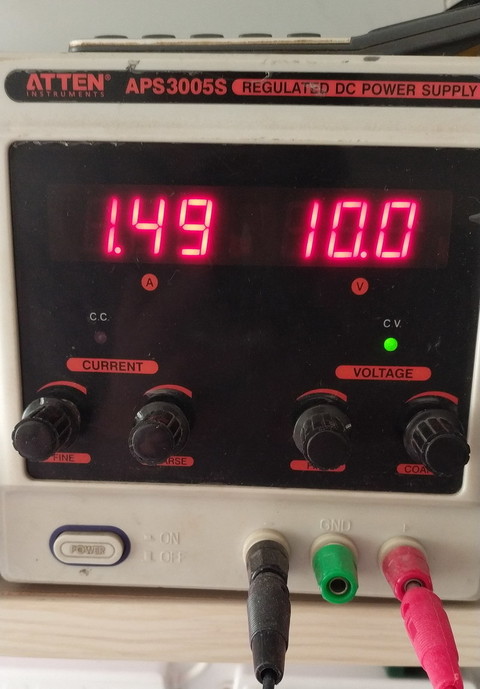

3、二组1500毫安测试

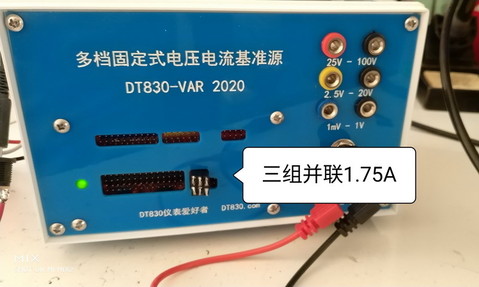

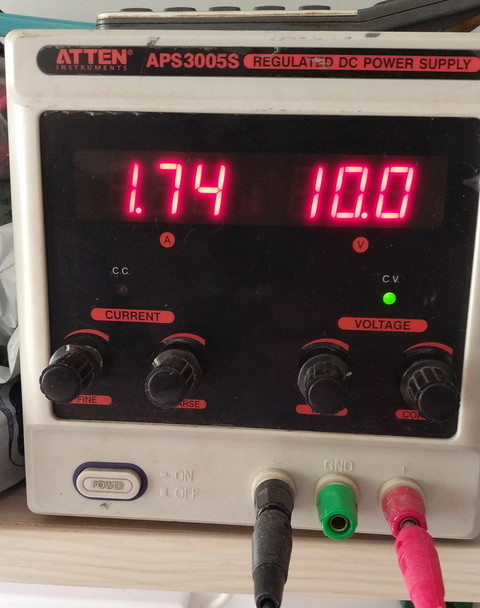

4、三组1750毫安测试



(二)、增加稳压电源功能

    本测试基准背面面板只有一个电源插座,其余部分都是空白,而基准本身需要使用30瓦双12伏变压器,而且又具备整流滤波电路,其实稍微调整一下,内部空间完全可以放下50瓦双12伏变压器,这样就可以在内部集成一个0-30伏2安的稳压电源,只需要在原来整流滤波之后增加恒压恒流的电压调整电路部分即可,基准后面板可以放置电压电流表、电源输入输出插座和调节电位器,这样既可以合理利用资源,也可以满足一些要求不高的场合对稳压电源的使用需求,从而实现一机多用,提升附加值。

(三)、小电流档位太多,大电流档位少
    本基准源电流档高达17档,通过量程切换还可以增加12个档位,也就是说小电流档档位高达29个,但基本都是以小电流档为主,虽然可以通过不同档位组合增加电流,但最大也就到1.95A,从作为基准的角度上来说,为了保证精度和使用安全可以理解,如果考虑增加电子负载的功能角度,还是建议增加一个独立的2A或者3安电流档,最好是3A档位,这个档位精度可以不用太高,测试小于2A电流时,由17档排针组合,当测试3A电流时,可以利用这个独立的电流档,测试大于3A的电流时,可以通过3A电流与17档排针进行组合,毕竟现在手机充电器功率都可以做到65瓦,输出电流5A了。



     综上所述,这款基准外观精美,设计精巧,标定准确,性能强悍,非常值得向广大网友推荐。





发表于 2020-4-7 13:40:34 | 显示全部楼层
祝贺楼主的B001号登场,看来楼主是精心研究了,介绍的很详细,的确是款功能齐备,价格低廉的多功能基准源,非常适合应对占有主流市场的手持表,而且扩展电子负载的想法很适用。谢谢分享。
发表于 2020-4-7 13:50:12 | 显示全部楼层
优秀文章,谢谢分享!记得坛里有发过DT830-VAR电路图吧,找不到呢!
发表于 2020-4-7 14:19:00 来自手机 | 显示全部楼层
谢谢分享!
发表于 2020-4-7 14:20:58 来自手机 | 显示全部楼层
能够贴上电路图效果会更好
发表于 2020-4-7 14:39:39 | 显示全部楼层
谢谢分享!有基准可以玩的更深入了。
发表于 2020-4-7 15:41:09 | 显示全部楼层
2020版的好,使用起来方便,我的是坛主的第一版,使用时连线测试不方便,所以用的就少了,平时主要使用电阻功能,能不接电就不接电了
发表于 2020-4-7 16:23:33 来自手机 | 显示全部楼层
闻雨听风 发表于 2020-4-7 15:41
2020版的好,使用起来方便,我的是坛主的第一版,使用时连线测试不方便,所以用的就少了,平时主要使用电阻 ...

2020版花钱多啊,闲鱼卖了你的第一版再换2020版
发表于 2020-4-7 16:28:11 | 显示全部楼层
43545 发表于 2020-4-7 16:23
2020版花钱多啊,闲鱼卖了你的第一版再换2020版

估计还得改进,需要就再买呗,旧的不用出,毕竟是第一版,有纪念意义的
发表于 2020-4-7 19:25:25 | 显示全部楼层
又出新版本了,路过,顶下,
