众仪ZT-300AB蓝牙万用表拆解。

[复制链接]
发表于 2020-4-13 15:01:39 | 显示全部楼层 |阅读模式
分类信息
帖子分类: 评测
类型: 万用表
标签: ZT-300AB

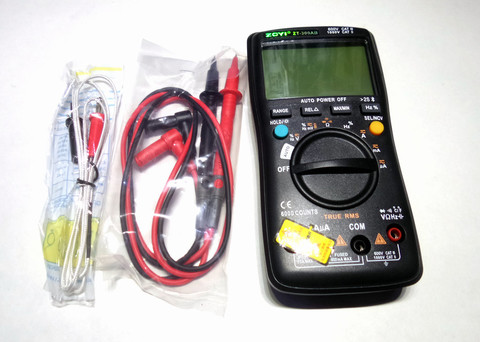

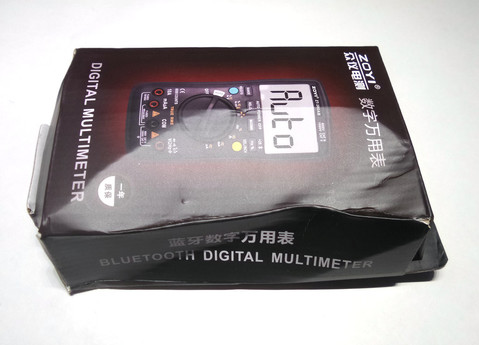

4月8号下单的ZT-300AB昨晚收到了。迫不及待的先来鼓捣一番拆开外包装盒子是这样的。。。
以前外面还有个纸箱包的,现在直接用气泡袋+快递袋了,所以。。。


还好里面啥都没坏。

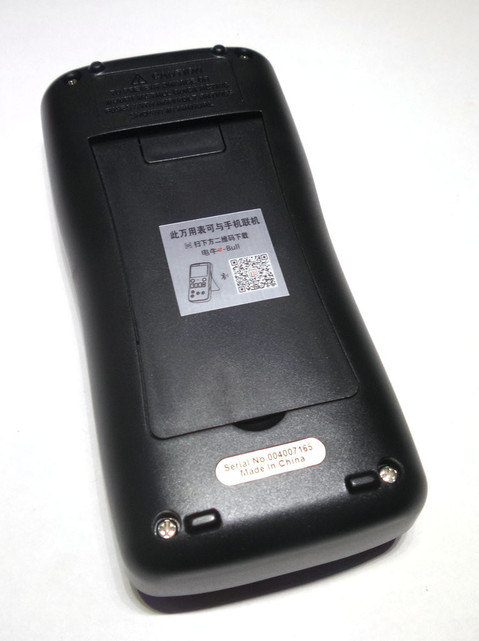

不用再到处找电牛了,包装盒上直接给二维码了

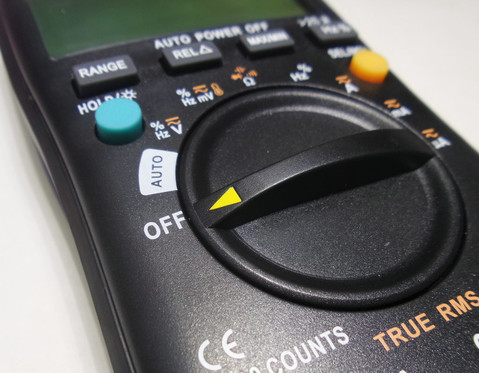

新表到手第一件事就是,撕膜,贴膜!

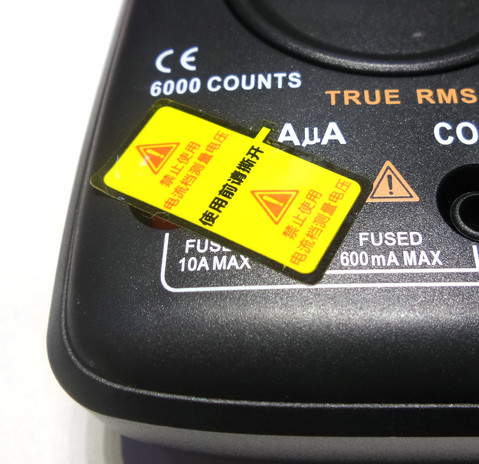

电流孔上这个贴纸别扔哦,有用!

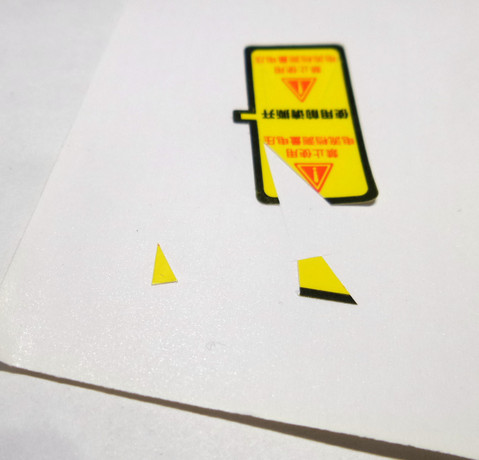

再黄色的部分用刀切个小三角形出来。
怎么样?好看吧

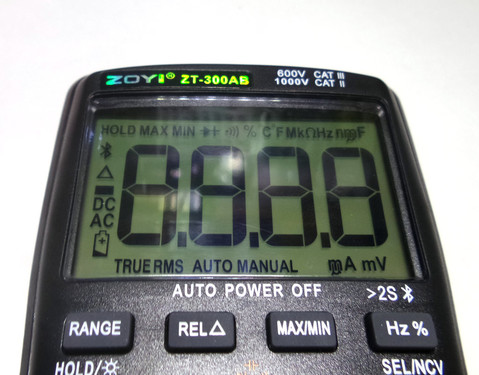

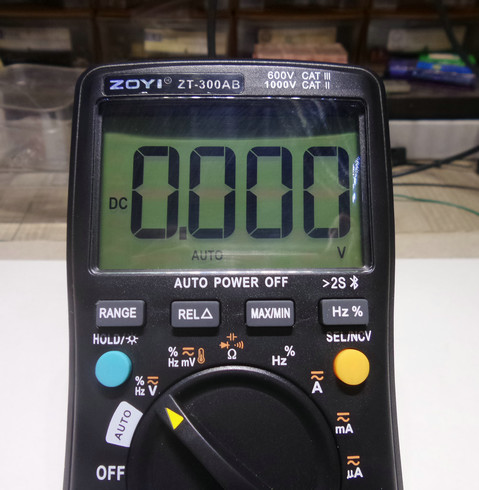

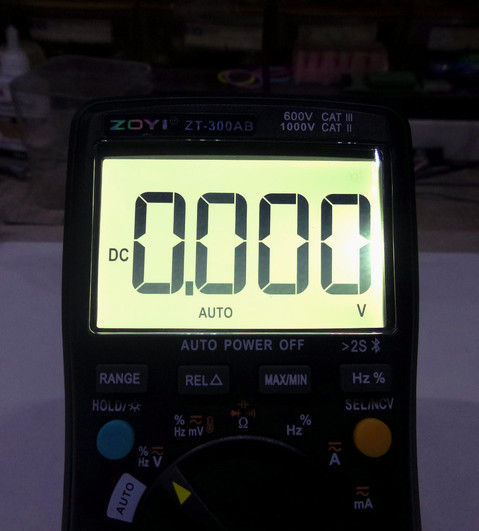

开机满显画面。

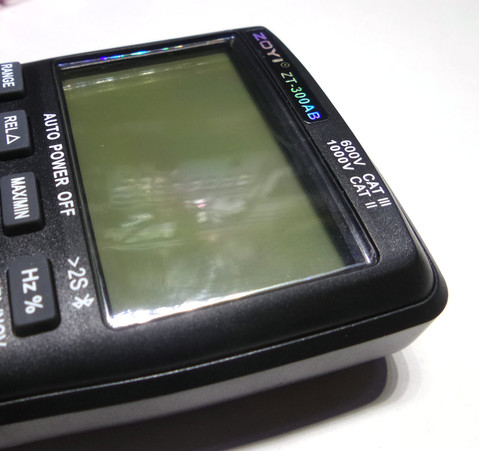

液晶屏貌似有改进,可是角度比原来那几款正显屏的表要好些了。
不过和61E的可是角度比起来,还是。。。
白色背光。

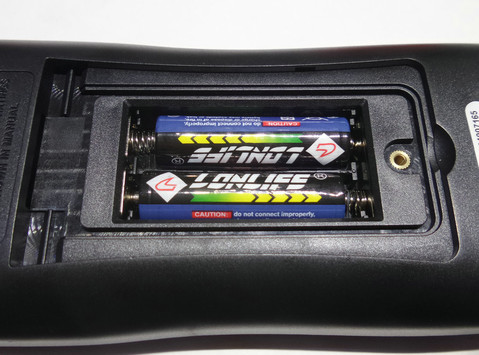

依旧是两节5号电池,这个必须好评!
外观看完,简单测试一下。

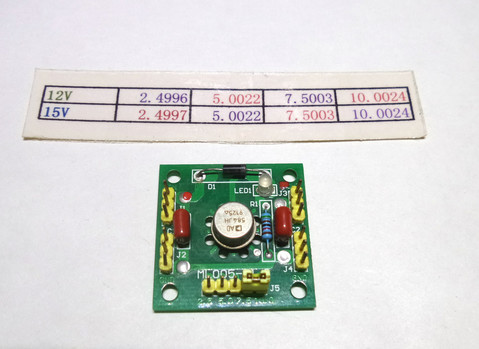

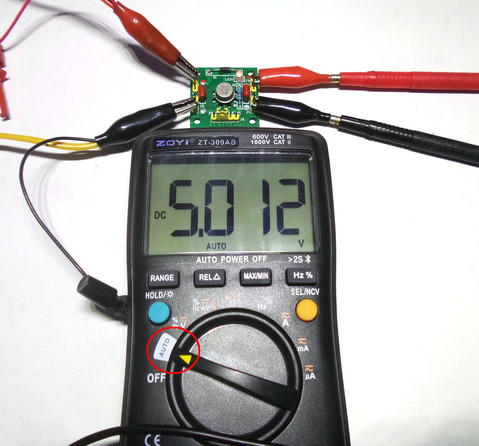

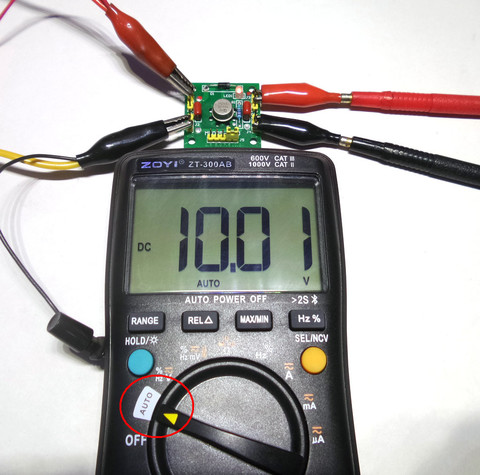

584用12V供电。

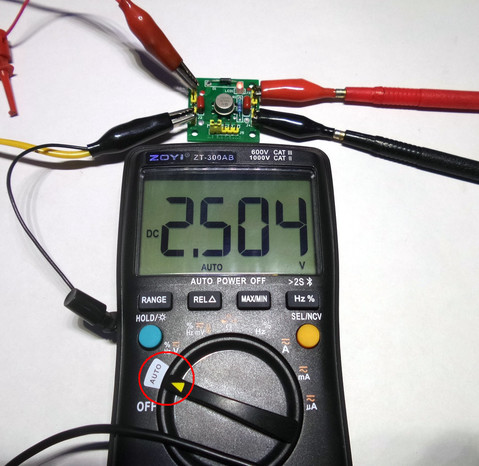

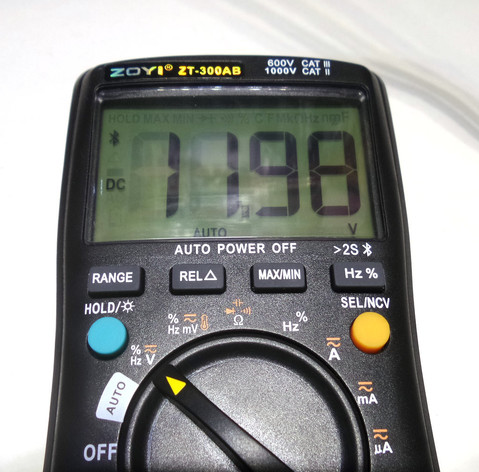

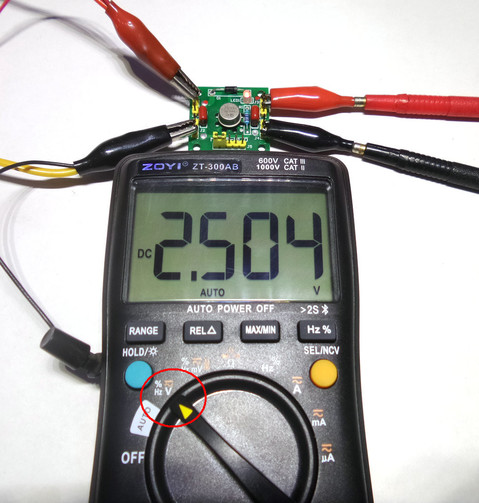

自动挡测试结果。

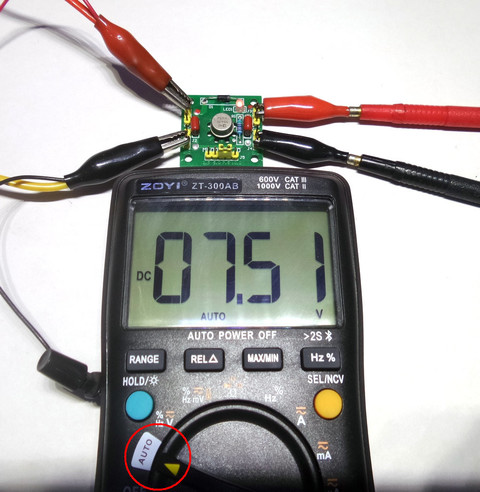

使用电压档自动量程测试结果与自动挡测试结果一致。

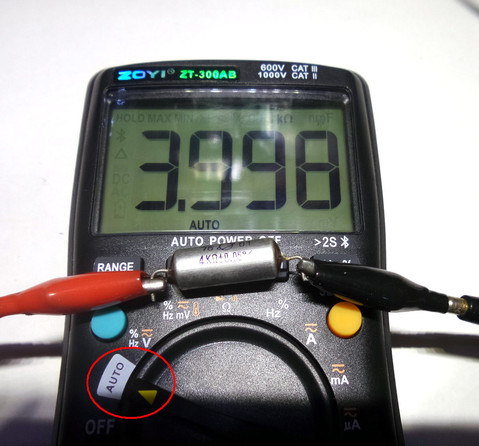

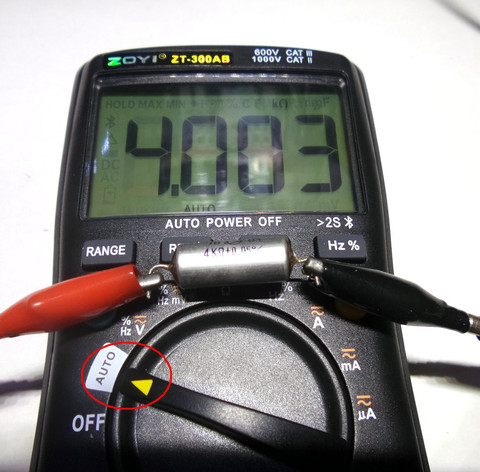

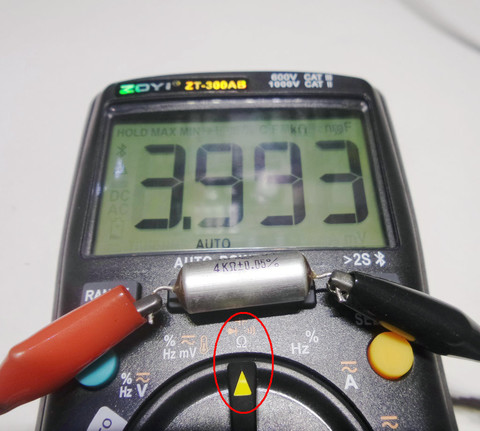

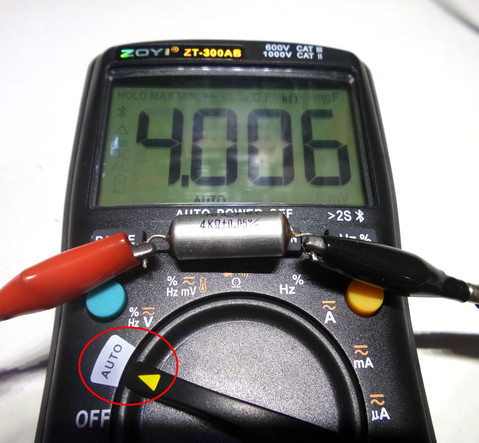

自动挡测试4K电阻结果。
反复测试了几次发现一个问题,就是每次开关机后用自动挡测量这个4K电阻的最终读数都不一致。
三次开关机,三个读数。。。
又反复开关机几次测试了20K,36K,40K的电阻没发现这样的问题。
电阻档自动量程测试没这个问题。每次开关机都是这个读数。

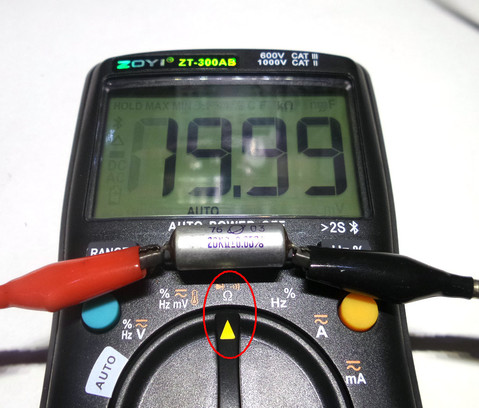

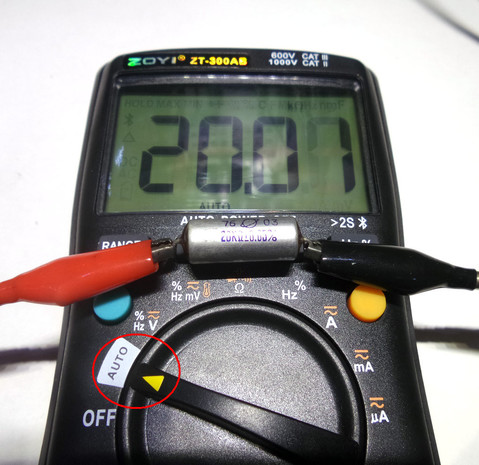

电阻档自动量程测试20K电阻。
自动挡测试20K电阻。

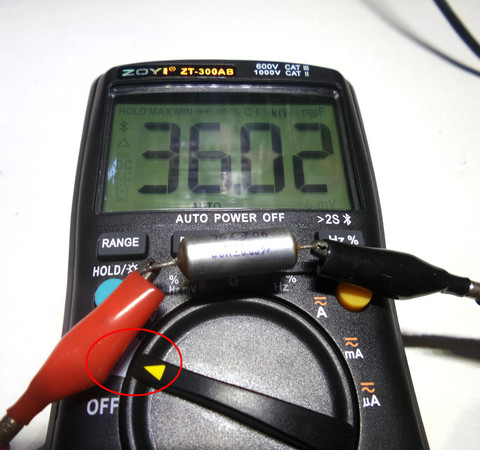

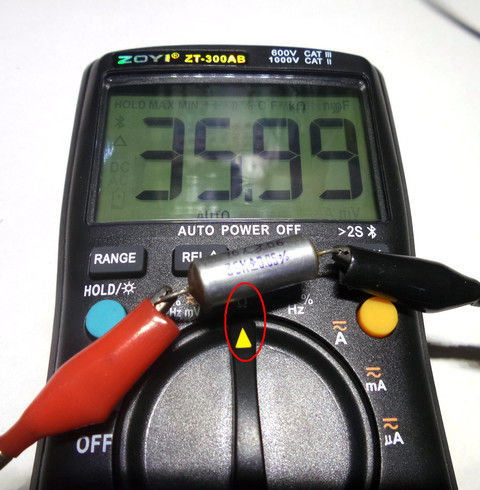

电阻档自动量程测试36K电阻。
自动档测试36K电阻。

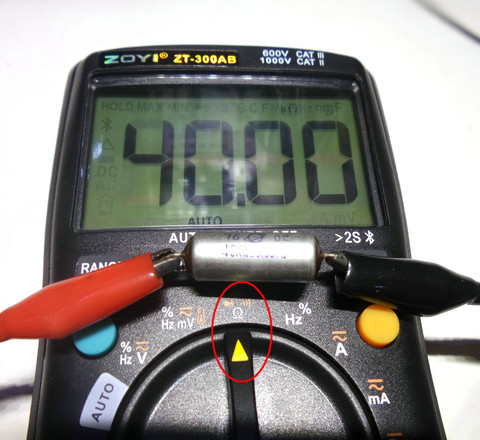

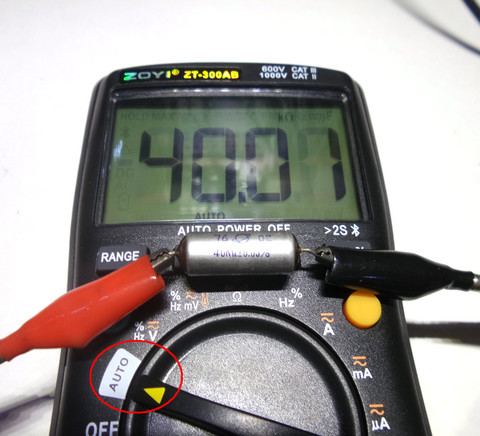

电阻档自动量程测试40K电阻。
自动档测试40K电阻。
整个测试不管是自动挡还是电阻档自动量程反应速度都非常快!

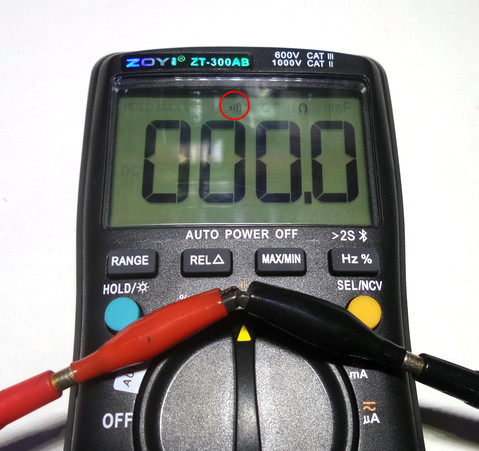

蜂鸣档的反应也是相当灵敏,延迟很低。
相比我手里的胜利70C真的是飞一样的感受。。。
70C电阻档自动量程和蜂鸣档那反应速度真的是难以忍受。。。

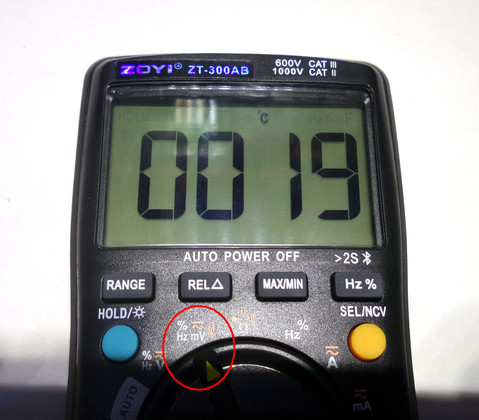

温度档不插温度探头的时候显示环境温度。

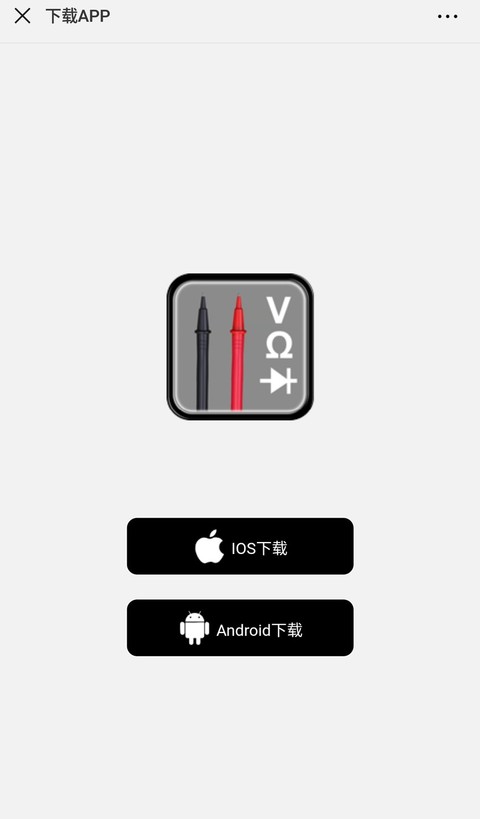

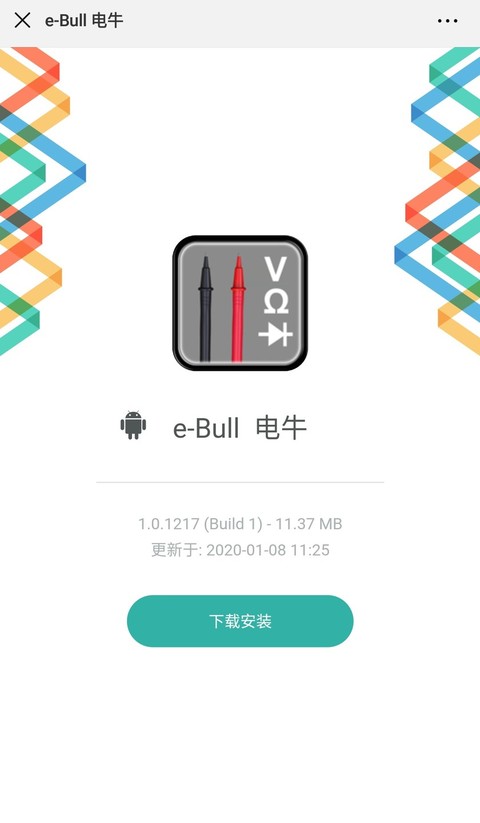

20200413_125117.jpg 扫描二维码下载电牛。
APP只有11.37M.
安装好以后打开软件。

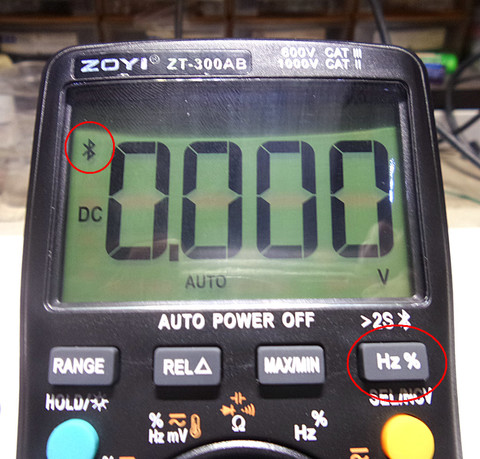

万用表上按住HZ%那个按钮2秒打开蓝牙功能。
手机打开蓝牙后在APP界面随便点个蓝牙图标。

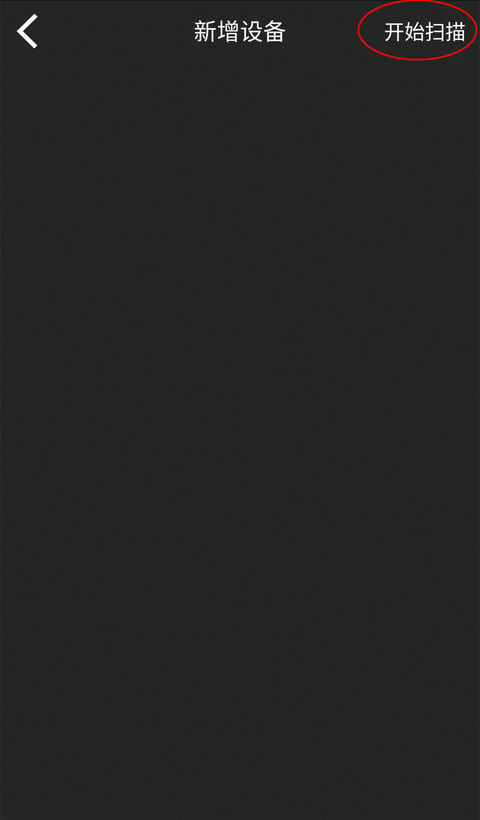

然后点开始扫描来搜索万用表。

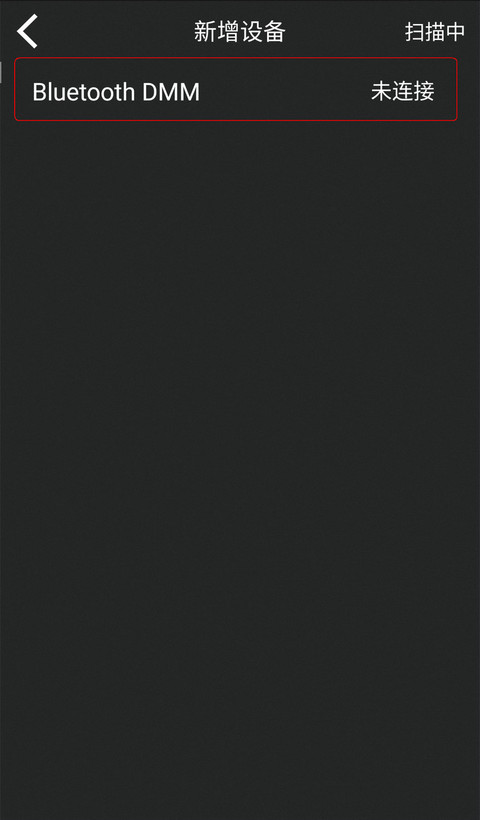

搜索到设备后,点击连接。

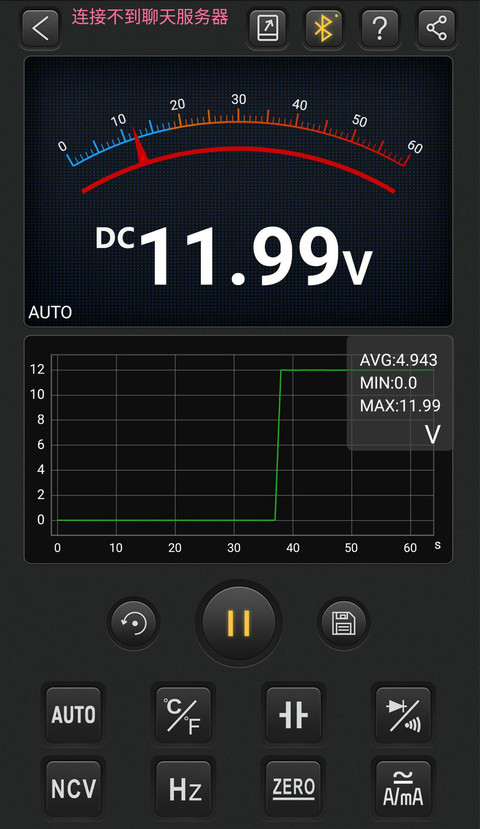

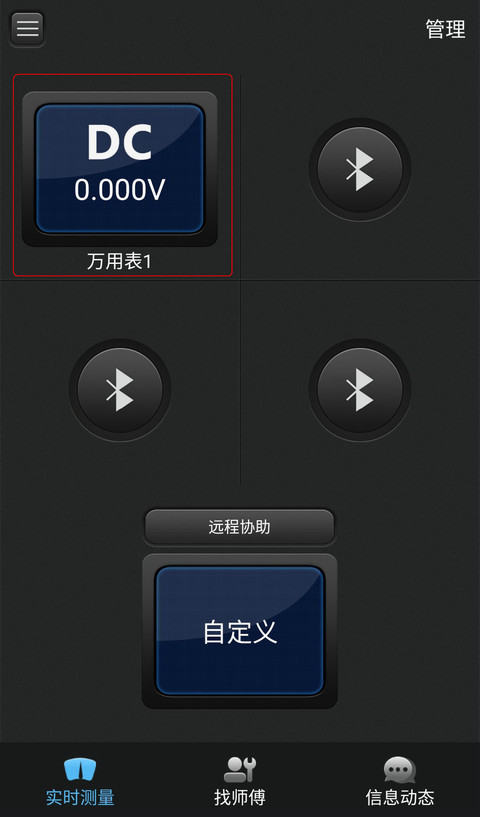

连接成功后显示如下。一共可以连接四个万用表。
点击这个图标可以进入下一界面。

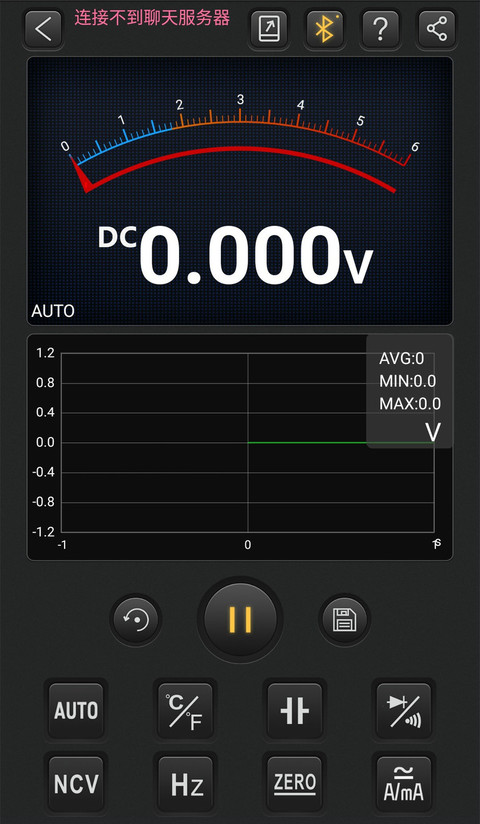

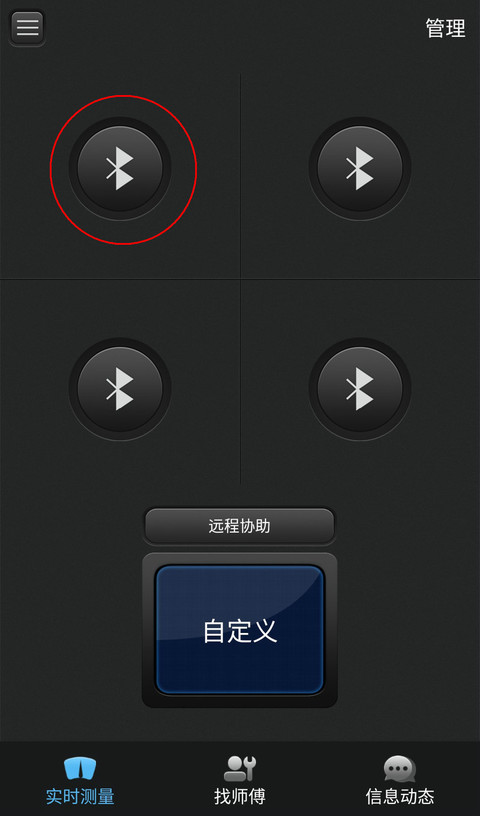

有数字显示,模拟量程还有曲线图。
维修过程中分析起来还是非常方便的。
下一层开始拆表。

 楼主| 发表于 2020-4-13 15:02:20 | 显示全部楼层
本帖最后由 snowrose2000 于 2020-4-13 15:10 编辑

这一层开始拆表。后壳四颗螺丝,拆掉就可以打开外壳了。有个疑问,众仪的表为啥现在都不配胶套了呢?胶套可以很好的保护万用表的外壳啊!

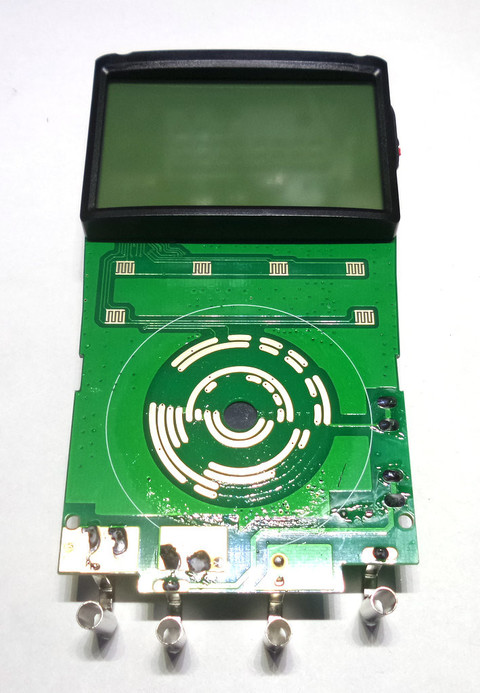

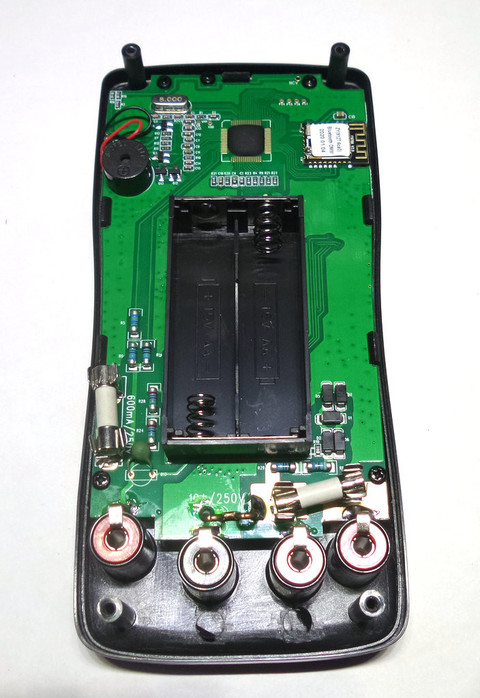

拆开后盖以后。

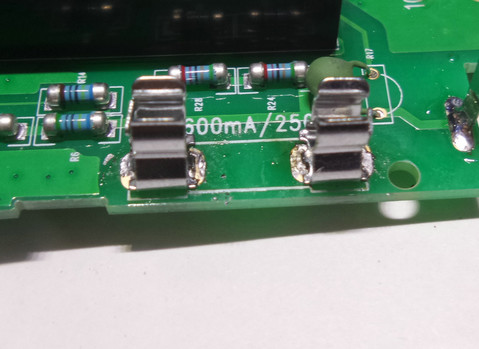

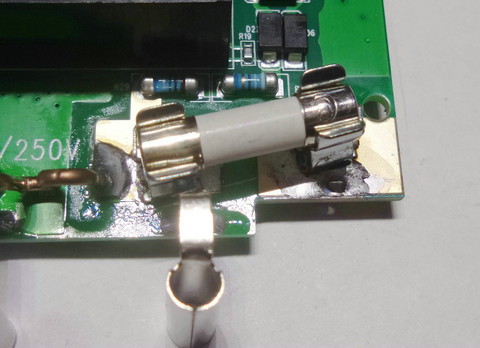

第一眼看到的就是这两个焊歪了的保险座。。。
强迫症真有点受不了。。。

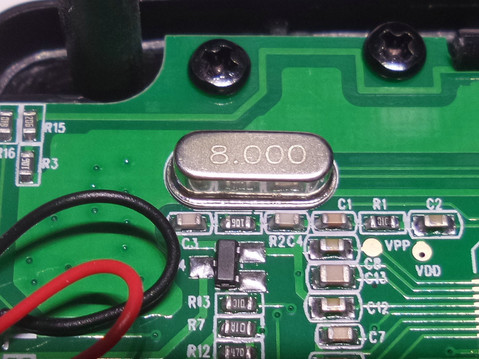

8M晶振。

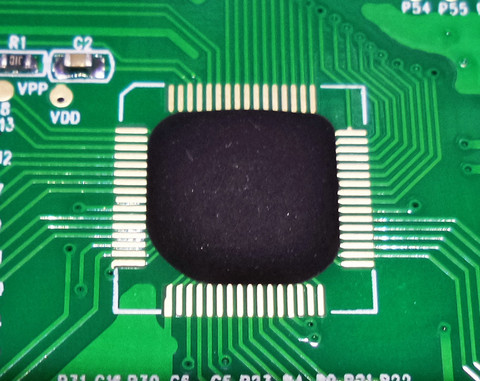

牛屎主控。。。

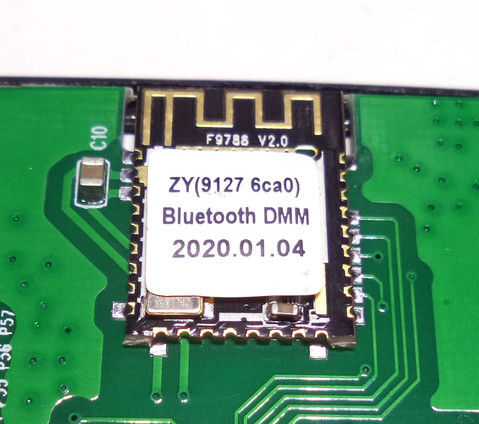

蓝牙模块。

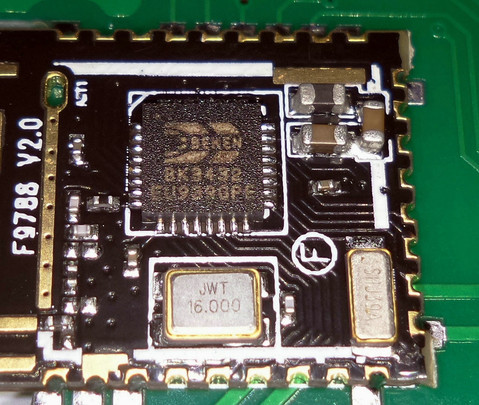

撕掉蓝牙模块上的贴纸,蓝牙主控为BK3432。
电路板另一面什么零件也没有。

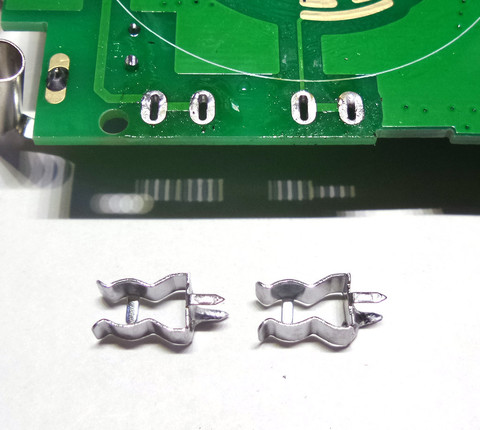

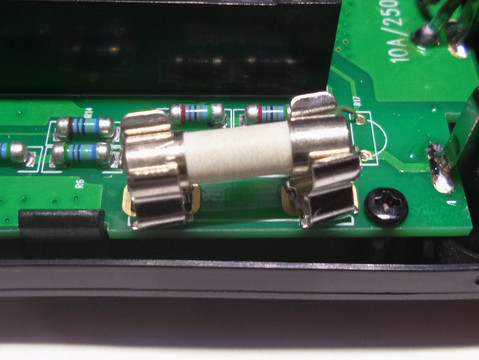

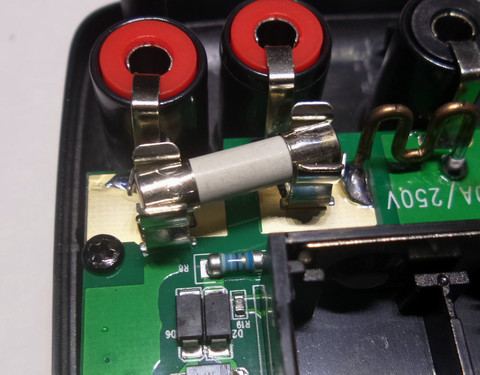

强迫症表示,必须把这焊歪了的保险座给正过来!
这样看上去就舒服多了。

发表于 2020-4-13 16:55:51 | 显示全部楼层
表妹介绍的详细,膜贴的有水平。小箭头挺醒目,电阻档的确不太稳,自动档和电阻档的电流源电流相差了一百倍,但也不是误差的理由。
发表于 2020-4-13 16:56:41 | 显示全部楼层
这表 要是四位半就 好了。
发表于 2020-4-13 17:12:08 来自手机 | 显示全部楼层
自动挡测电阻输出电流太少测小电阻注定是不稳的。
发表于 2020-4-13 18:01:08 来自手机 | 显示全部楼层
你的584都超出官方标准了!
发表于 2020-4-13 18:45:28 | 显示全部楼层
介绍蓝牙APP方法好的很,弄了半天没好,可以用蓝牙玩玩了。
发表于 2020-4-13 21:02:20 来自手机 | 显示全部楼层
强迫症好评,300表好评
发表于 2020-4-13 21:08:44 来自手机 | 显示全部楼层
这个屏幕颜色有点像汉研28
发表于 2020-4-13 21:35:06 | 显示全部楼层
这个小箭头很有意思,不明白为啥大部分表厂都舍不得在那个箭头那里点白漆
