凌安无线S02自动量程电压电流试用与拆解。

snowrose2000

首先感谢DT830网站的评测活动。
其次感谢凌安无线提供样表。
全球首款自动量程数字电流电压表。
看宣传图uA档后面还好多0，而且还是点阵屏的，很期待啊！
毕竟印象中用点阵屏的表只知道一个福禄克287。

收到快递，迫不及待的拆包！

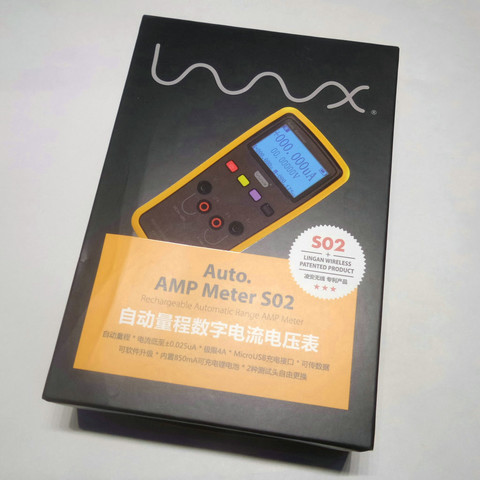

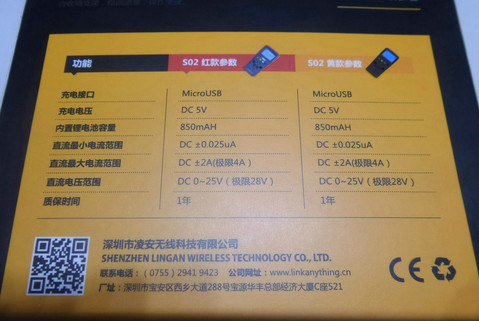

看包装盒上介绍，黄皮和红皮的参数一模一样。依据个人喜好选择颜色？

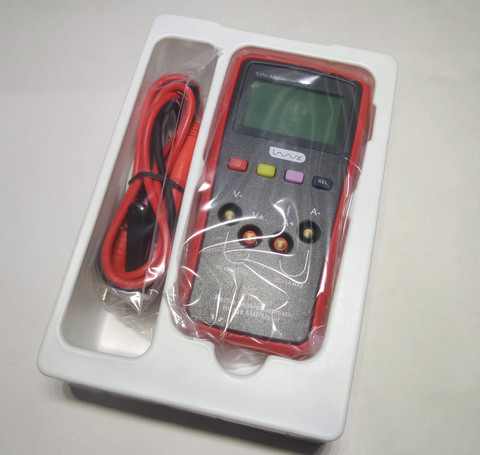

拆开包装盒，我这个是红皮的。

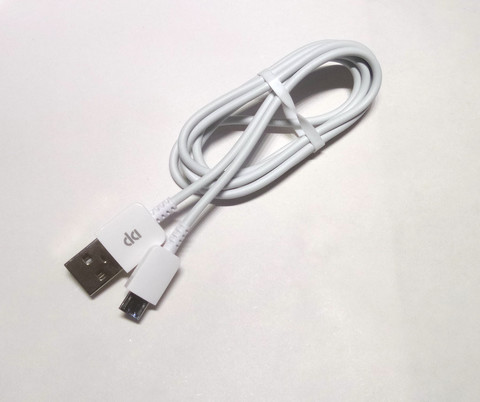

随机附赠的micro usb充电线。

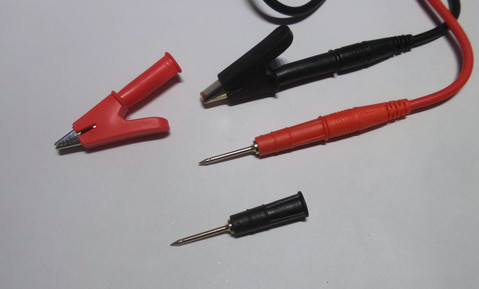

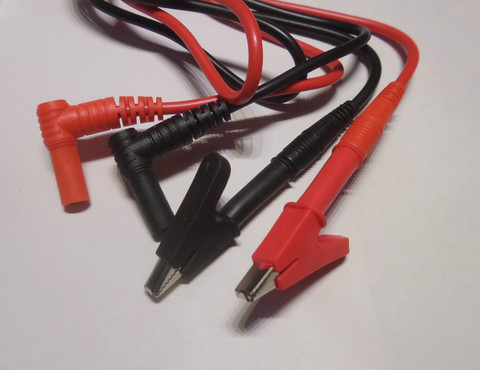

还有一副测试夹。

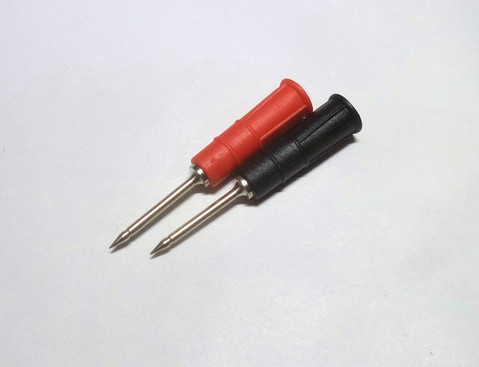

两个探针。

测试夹可以拆下来换探针，这个比较贴心，而且用起来也很方便。

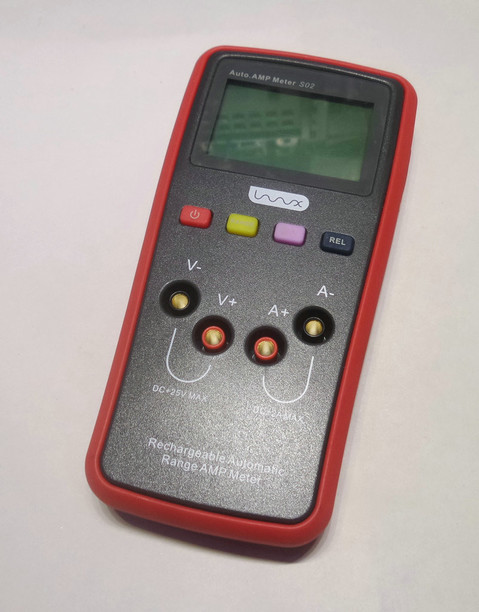

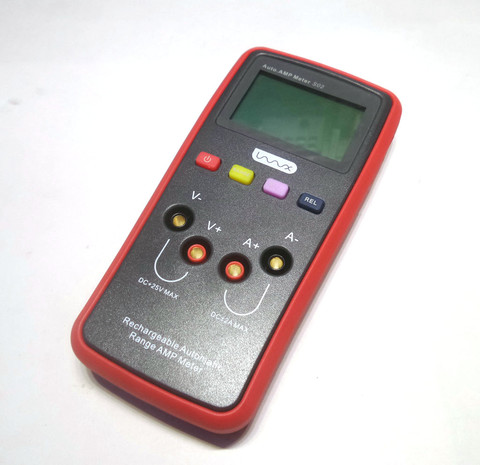

主角登场了！比我想象中的小很多啊！

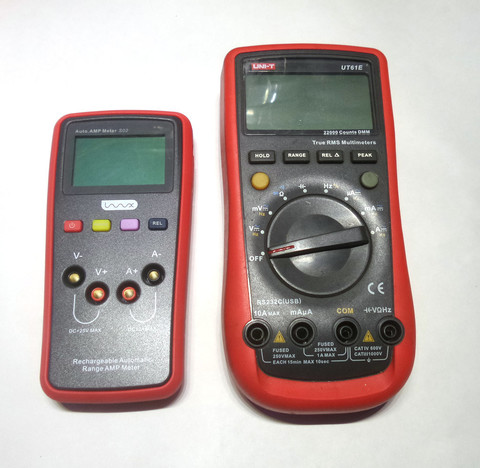

到底有多小呢？

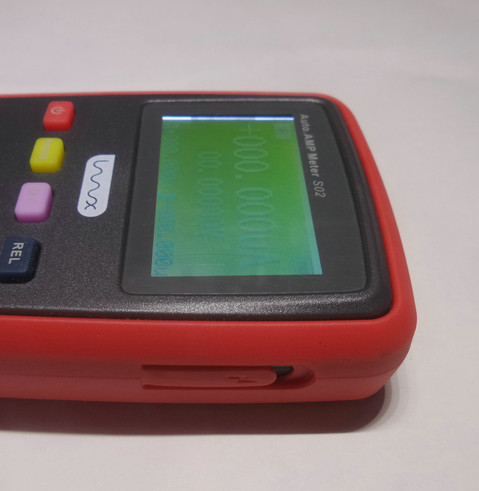

厚度也很薄的。

小说明书一份。

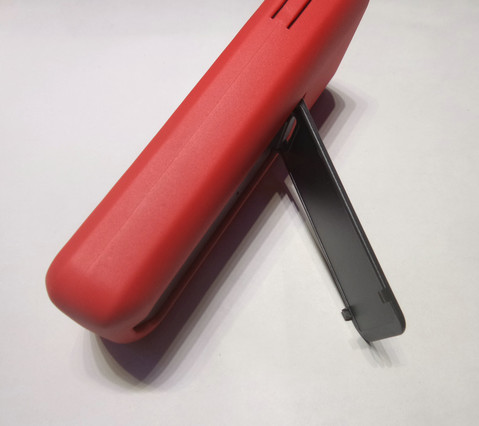

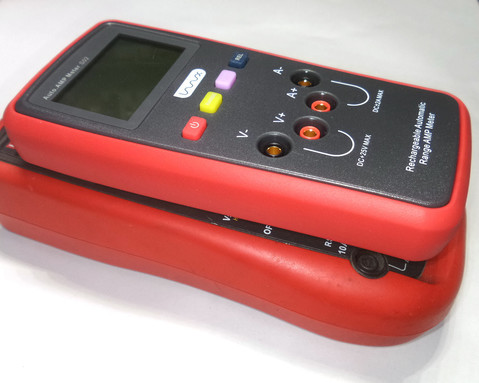

背面的支撑背夹。

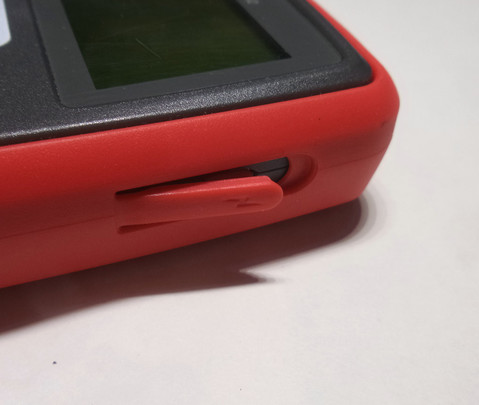

充电口有胶套防尘塞。

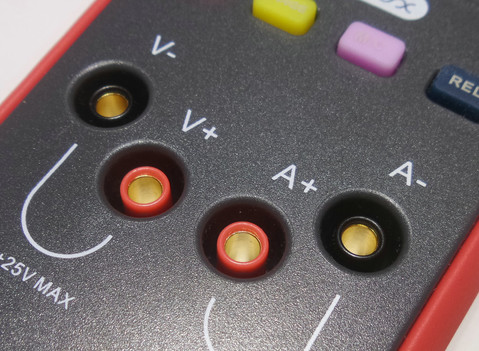

表笔插孔金灿灿的。镀金了？

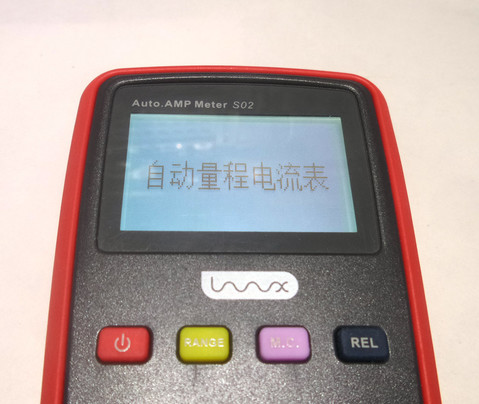

开机直接显示中文自动量程电流表。

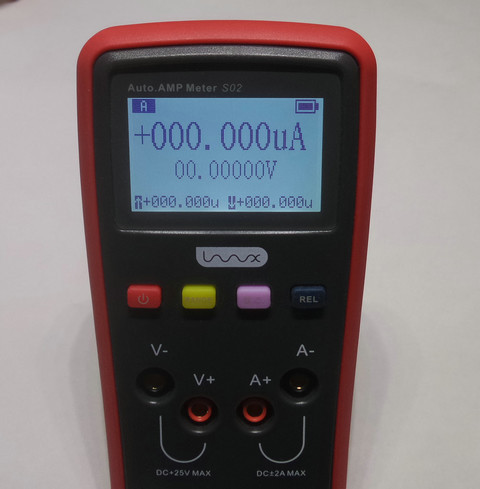

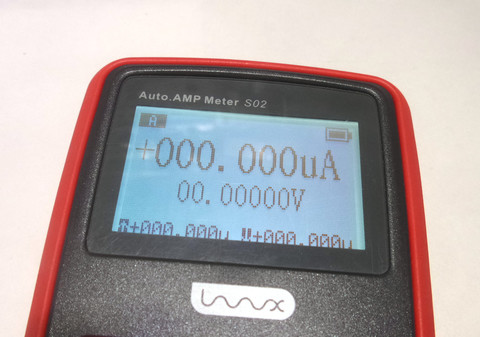

主界面，也是唯一界面。。。
我试了所有按键，电流和电压显示位置不能互换。
看来主打电流测试。

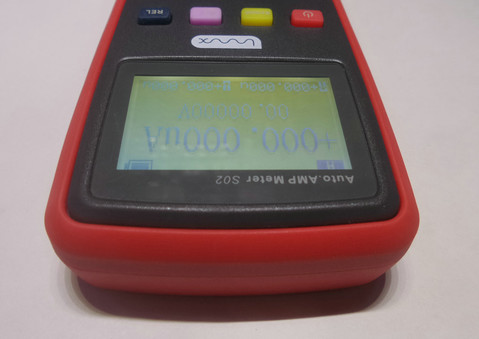

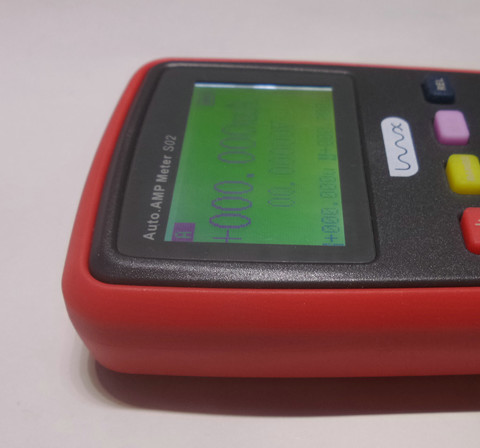

点阵屏的可视角度比较差。

三个方向都近似反显状态。




不过正常立在桌面上，正常坐姿还是很清晰的。
好像这种单色点阵屏的可视角度都这样。



这么高精度的表做点什么用呢？如果用来当普通万用表来用肯定是不合适啊！
既然uA档小数点后面还那么多0，那就测点小电流的东西。

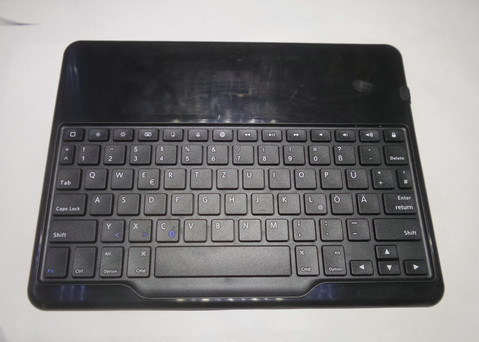

比如这个蓝牙键盘，没有任何物理开关的。休眠后耗电量从来没试过。
今天正好用这表试试看！

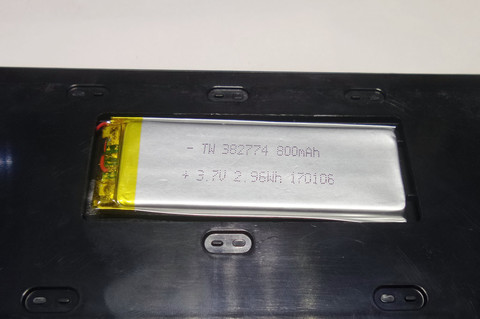

键盘内置的锂电池。

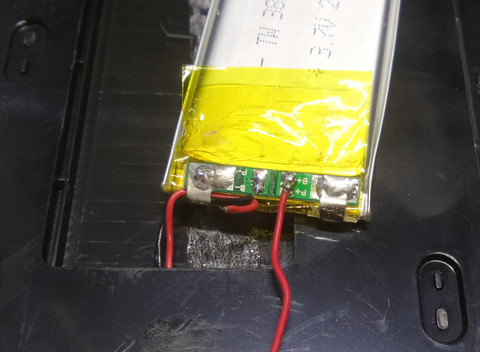

先把电池连接线从保护板上断开，临时焊一根测试导线。

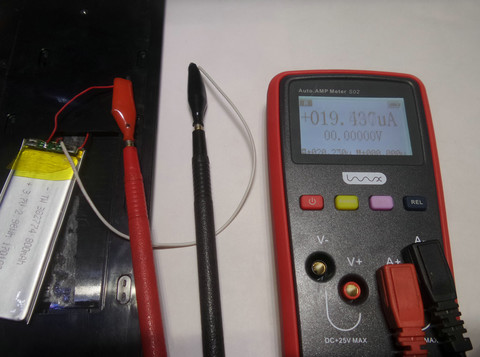

休眠状态电流为19.437uA。

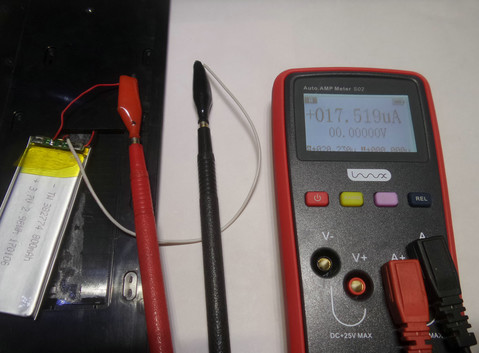

一会又变成17.519uA。

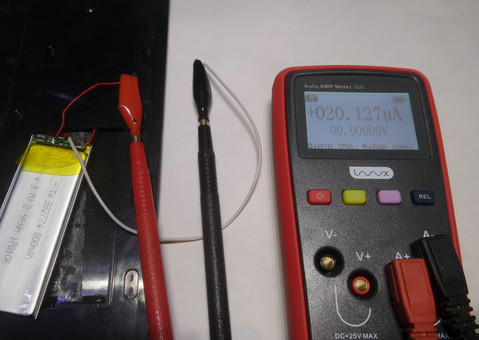

又变了，20.127uA？什么鬼？

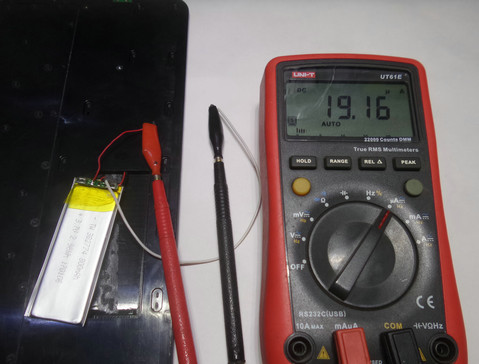

找两个别的表试试看。19.16uA，很稳定。

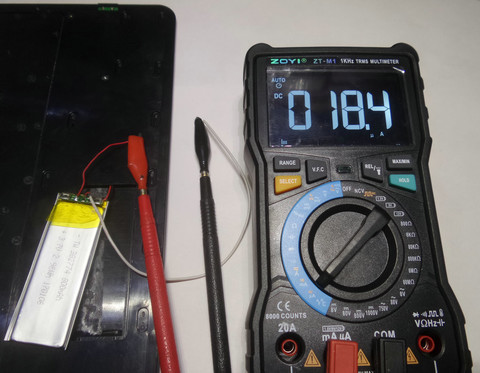

另一块表18.4uA。呃。。。三块表，三个读数。。。
这让强迫症可怎么办？

再试个别的。
手里很多块锂电池，有些锂电池上的保护板差的，在储存状态居然可以把电池放到0V。
找个锂电池，再找个保护板看看，保护板上到底消耗多大的电流？

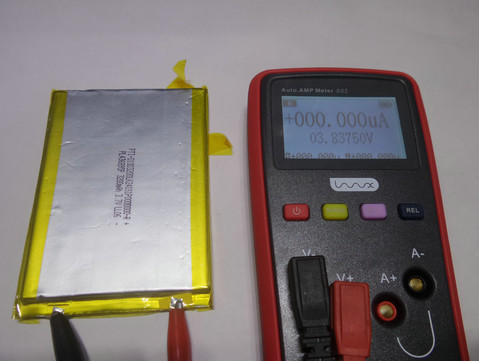

先测下电池的电压，3.83750V。后面这么多位！是不是可以炫耀一下了？

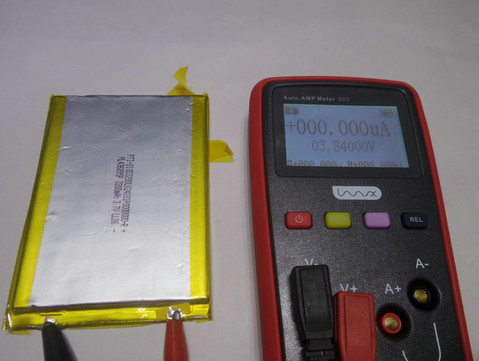

怎么又变了？3.84000V，电池电压不会变这么快吧？

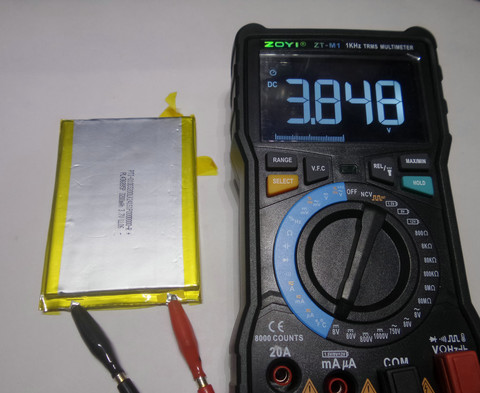

再换块表试试，3.848V后面少了两位。。。没办法没那精度啊！

再换。。。

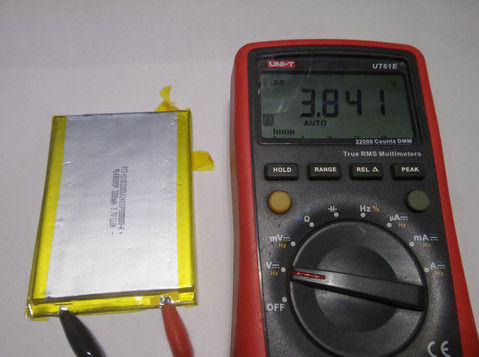

3.841V。。。

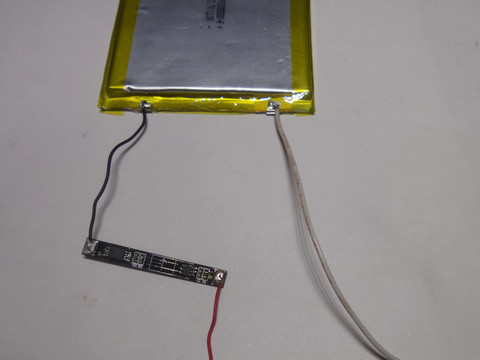

随便找块保护板接上试试。

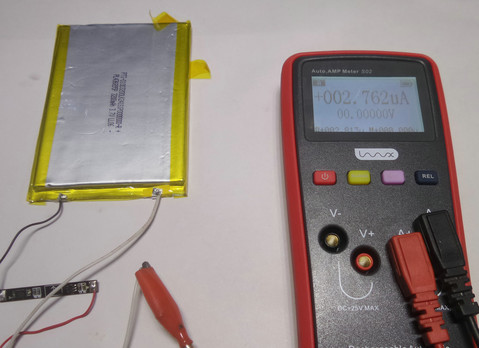

2.762uA。

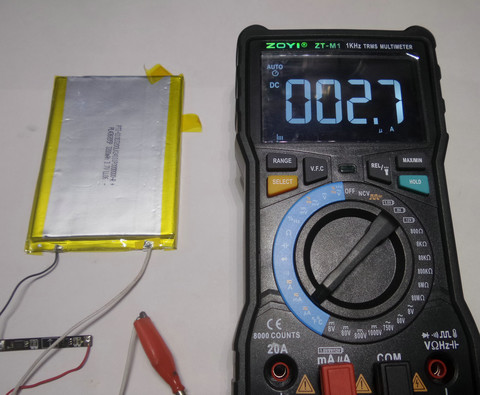

这个显示2.7uA。

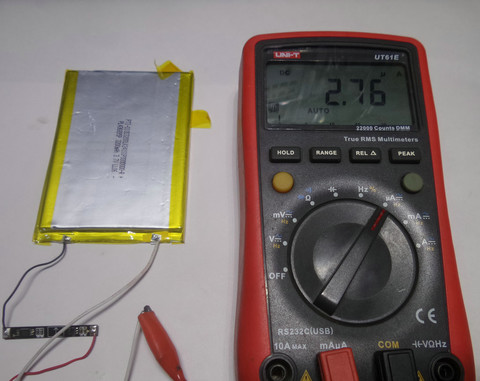

这个比上面那个多了一位，2.76uA。

snowrose2000

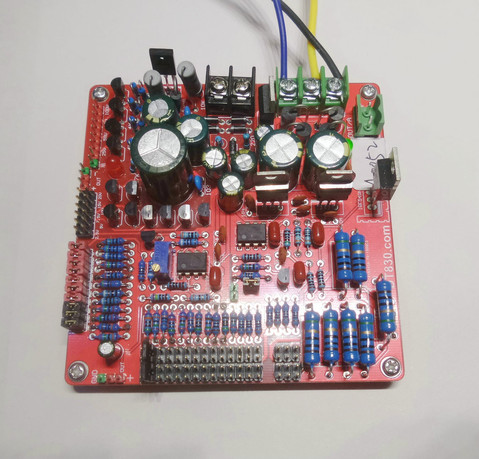

强迫症发作！不得不请出神器了！那就是DT830的VAR电流电压基准。由福禄克8845A标定！
基准先暖机1小时，趁机我看会美剧。


看了一集美剧，基准暖机也差不多了。准备开始测试。

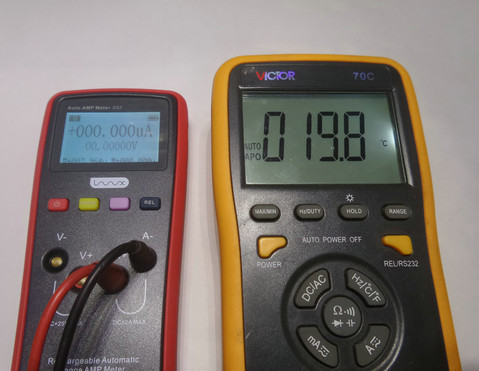

测试时环境温度19.8度。

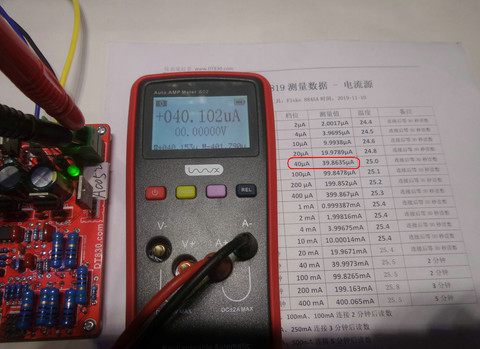

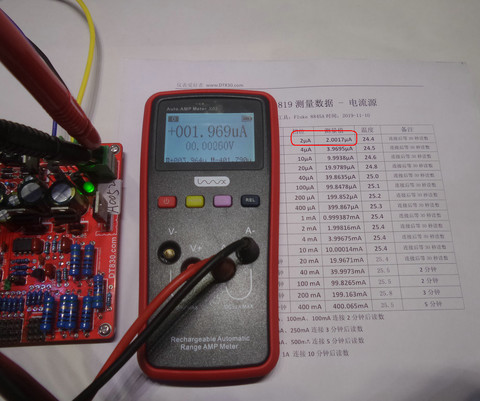

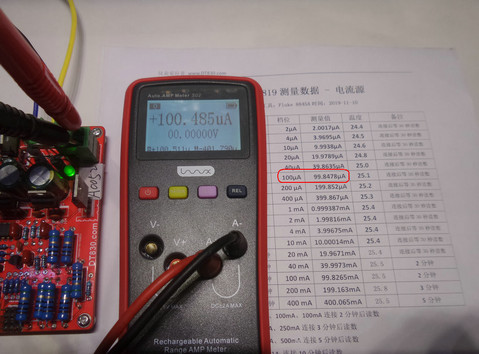

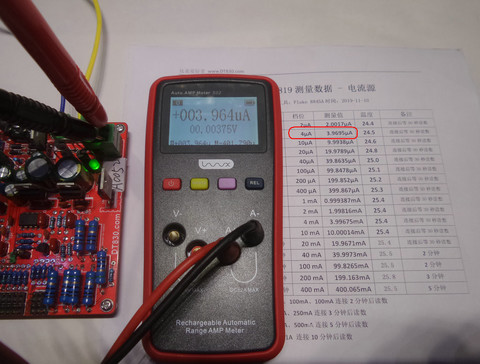

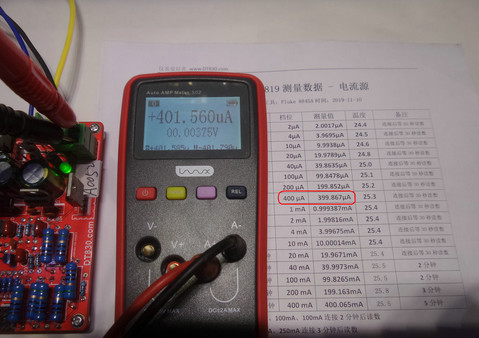

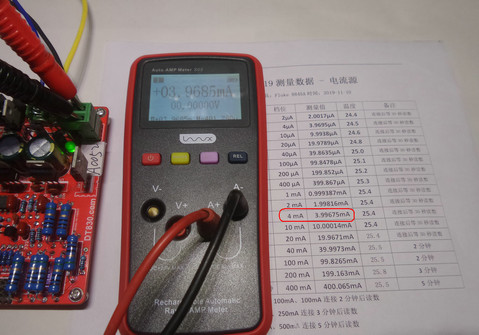

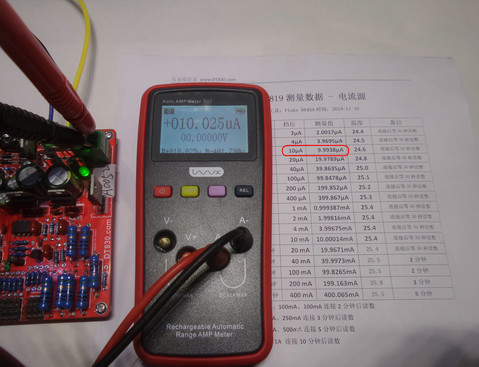

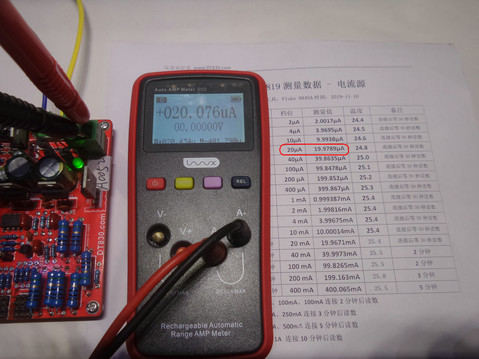

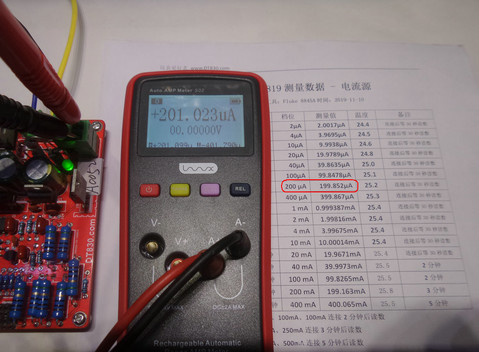

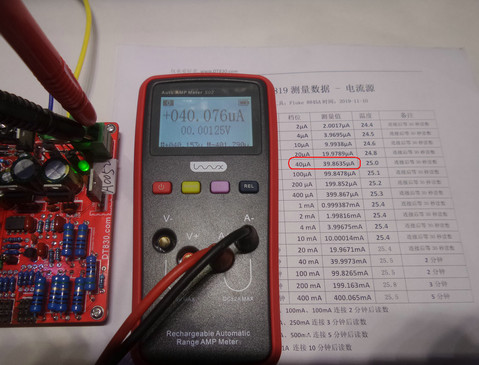

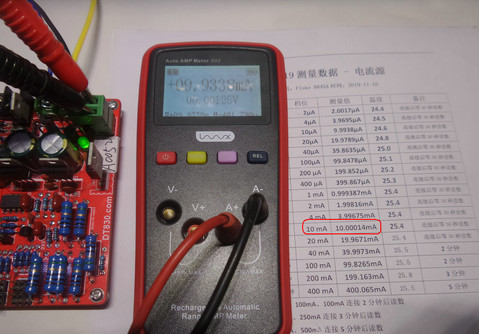

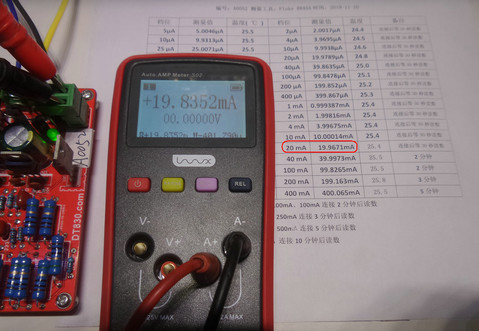

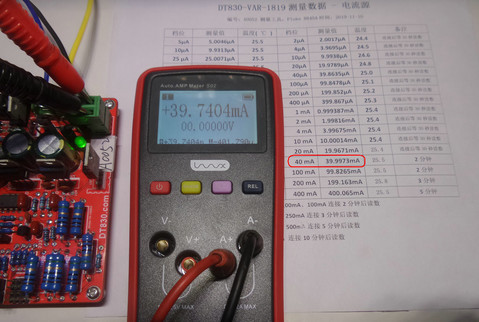

测试数据就不文字说明了。
大家自己对照标定表就好了。

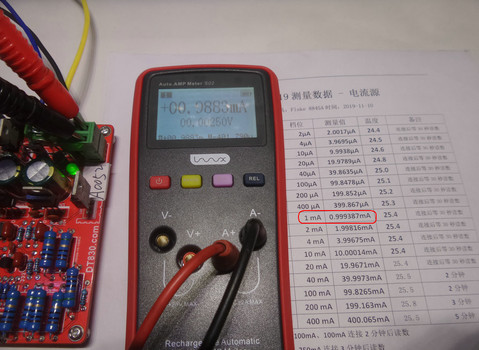

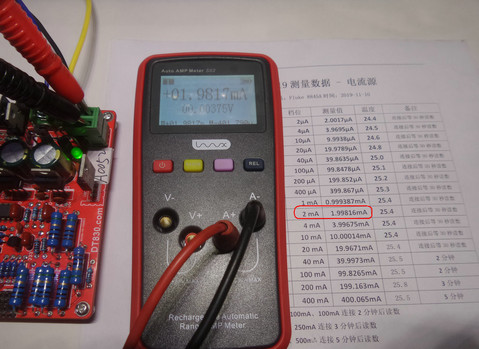

测试到1mA的时候需要切换量程。
如果用自动量程的话就不需要切换了。

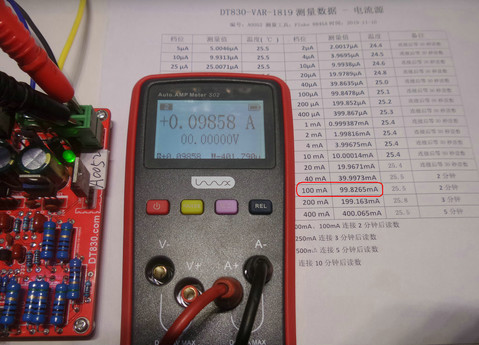

100mA也需要切换量程。

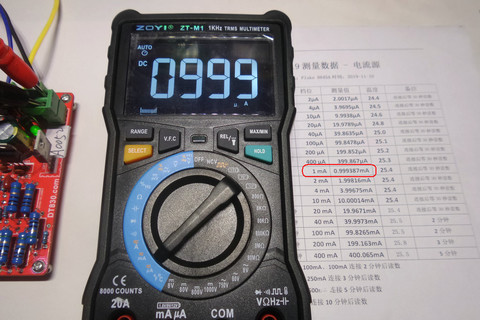

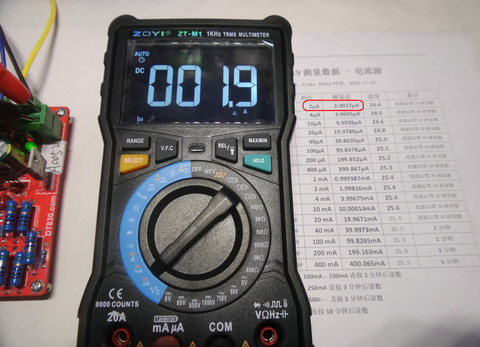

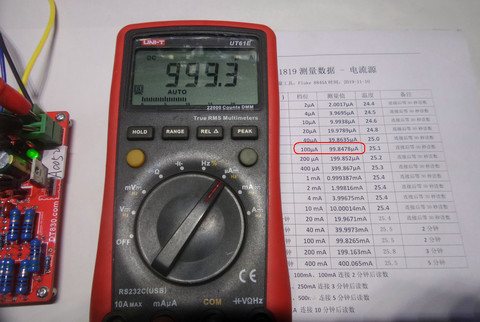

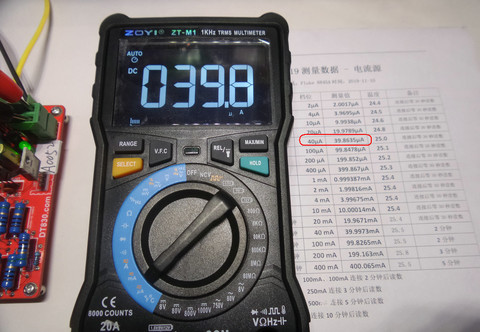

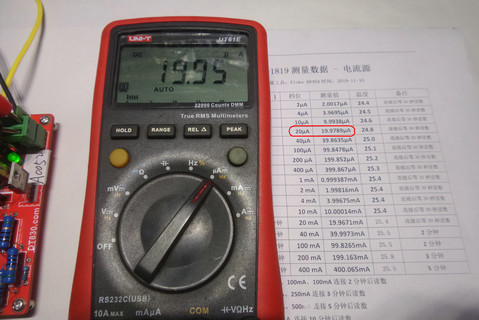

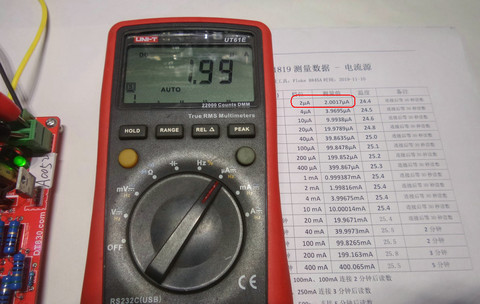

再试试手里另外两个万用表。
都是随便试了几组电流。
















电流测试完以后感觉S02的表显不是很理想。。。

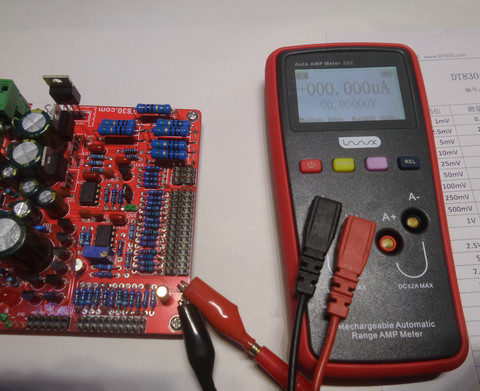

再试试电压。首先对VAR调零。

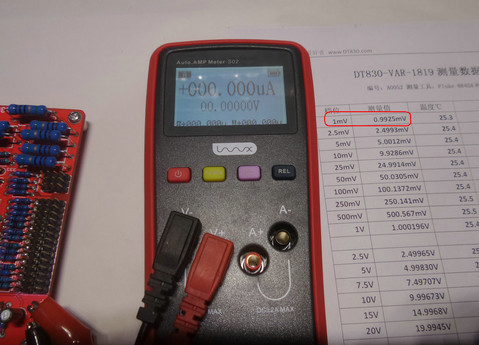

然后从1mV开始，S02居然没测出来。。。

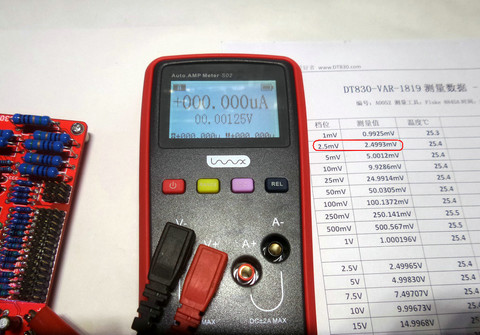

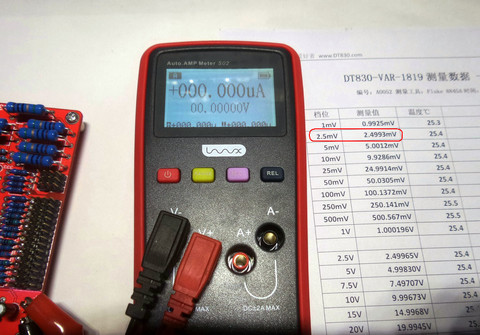

2.5mV也直接显示0.00000V。

偶尔会跳出0.00125V。

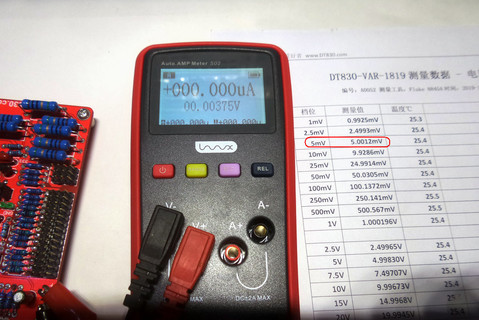

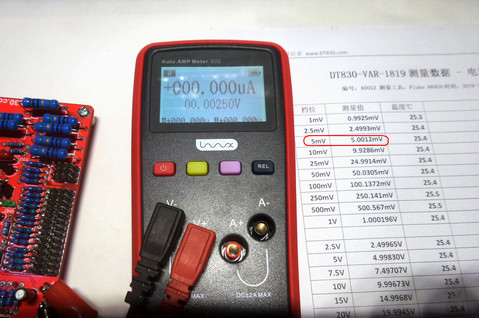

5mV显示0.00375V

又变成0.00250V。。。

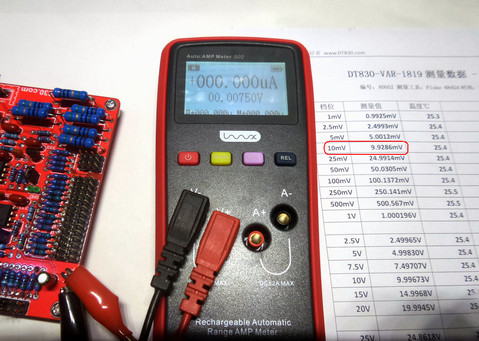

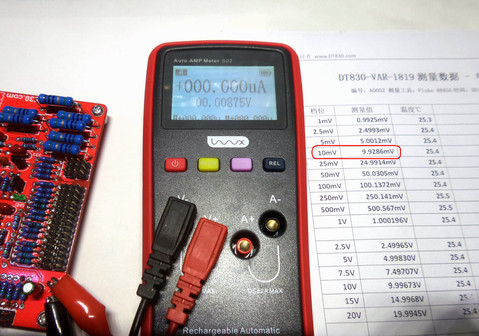

10mV显示0.00875V。

还是会变。。。0.00750V。。。

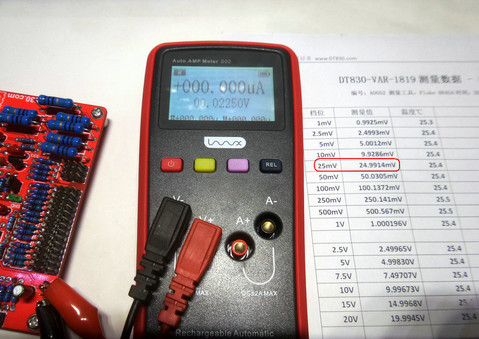

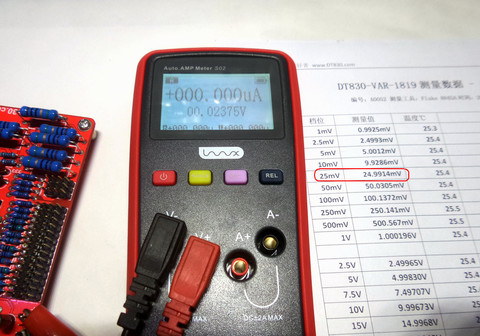

25mV显示0.02250V。

又变成0.02375V了。。。

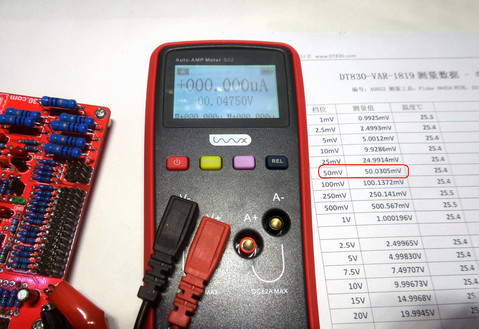

50mV显示0.04750V。

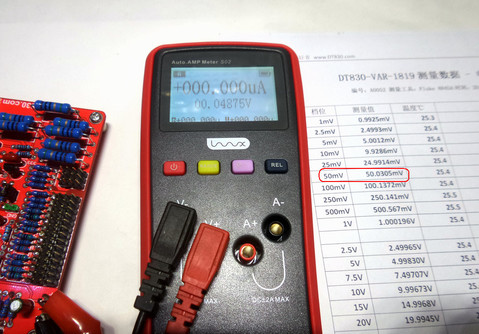

还是50mV，0.04875V。。。

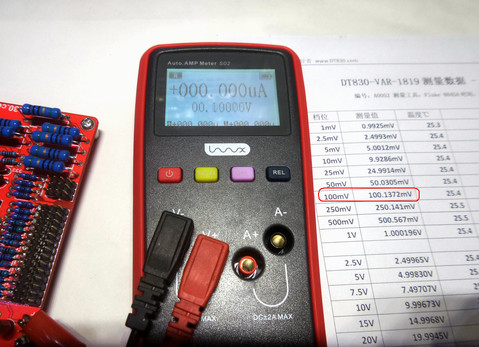

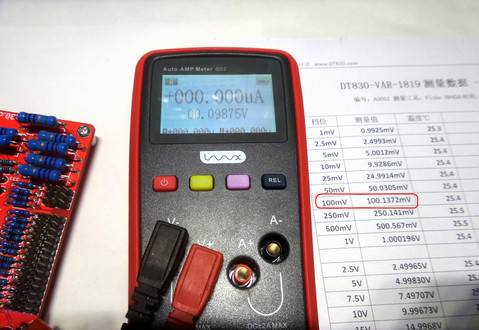

100mV 0.09875V。

偶尔会变成0.10000V，变的太快了，抓拍好几次都没拍到。。。

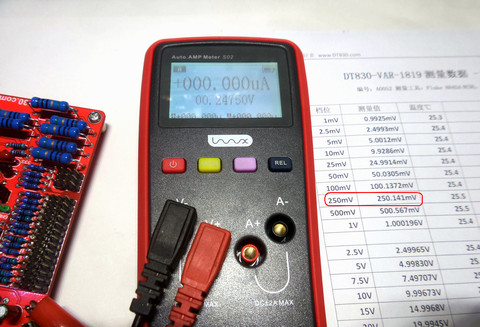

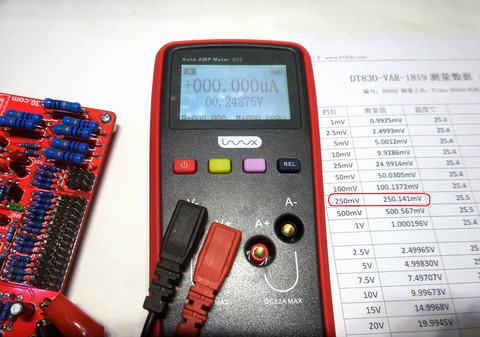

250mV  0.24875V。

0.24750V

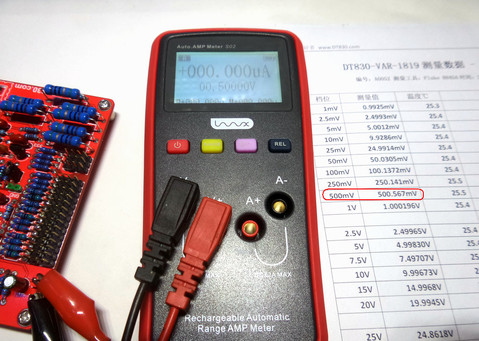

500mV，0.49875V。

偶尔会变成0.50000V。

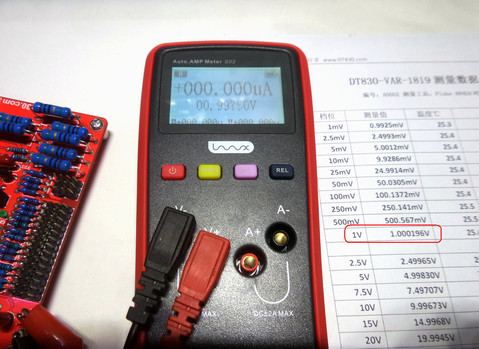

1V  0.99750V。

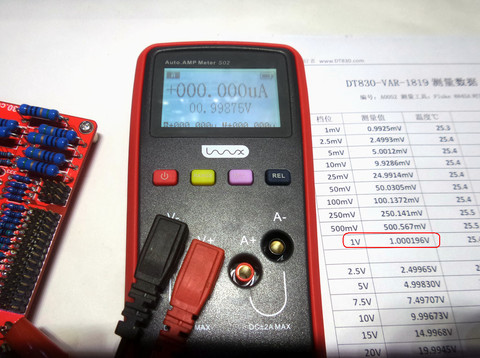

0.99875V。

试了半天感觉电压测量很不稳定，读数总是不停的在跳。

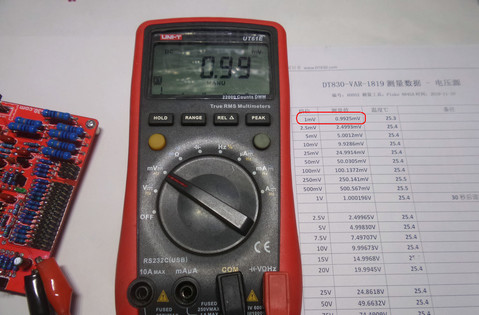

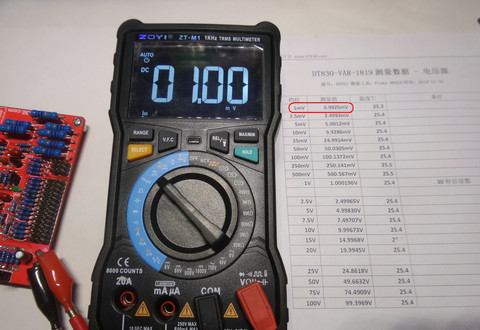

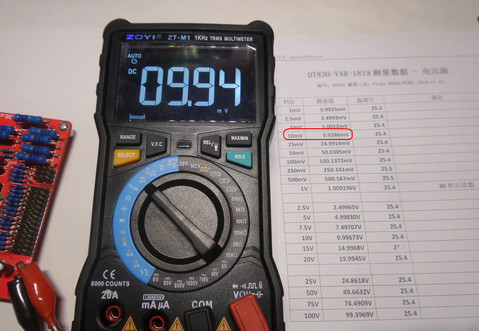

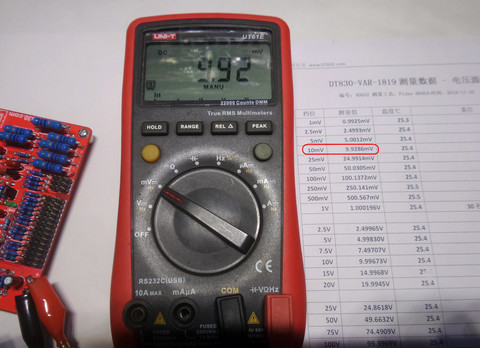

还得把另外两块表请出来试一下。。。

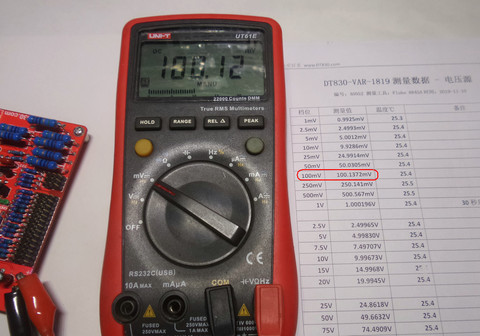

还是随机试了几个电压。

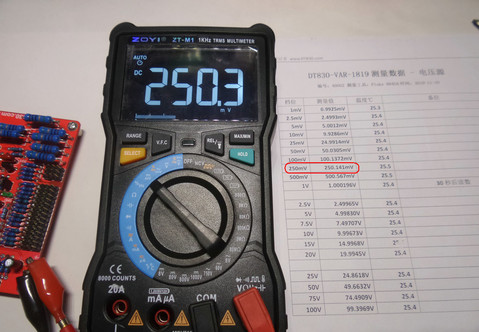

另一块表。







不知S02为什么电压测试这么不稳定？而且，1mV和2.5mV根本无法测量。
电流档的精度也完全没达到我的预期。。。

snowrose2000

测试完成可以拆表了。

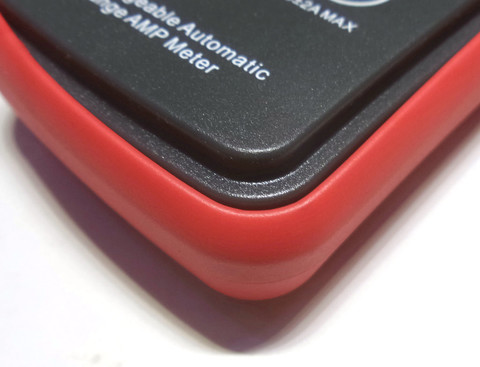

先扒皮，S02的皮还是很好扒的。
不像有些表，胶套卡在表壳的凹槽里，扒皮都费劲。

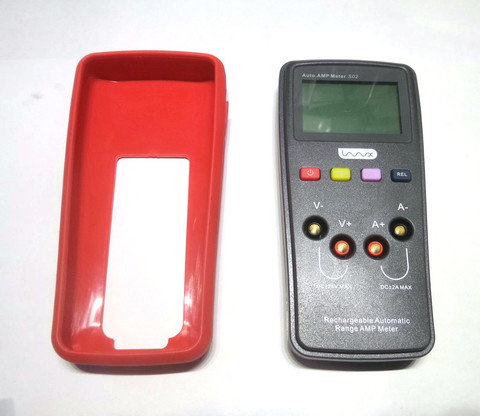

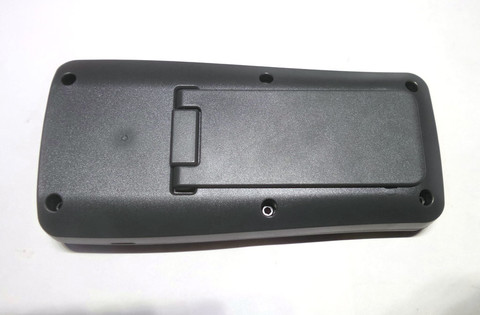

扒皮后剩下光秃秃的S02了。。。

背面用了六颗内六角螺丝固定。

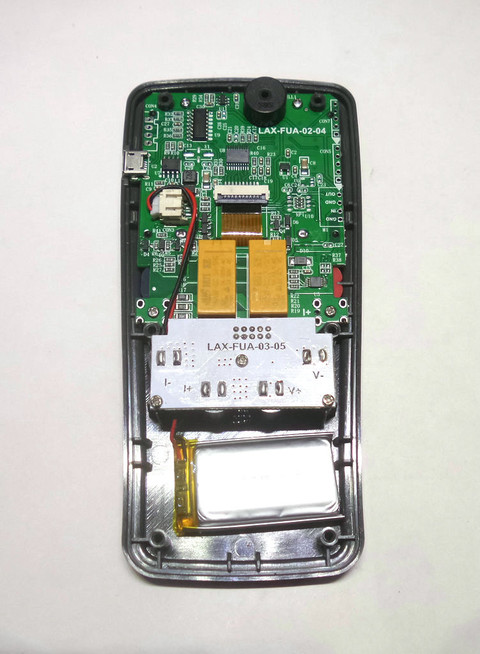

拆掉螺丝开盖！

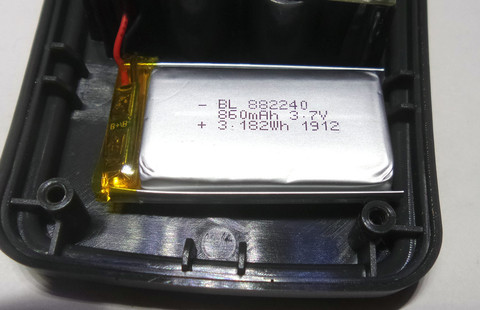

直接内置860mAh锂电池。

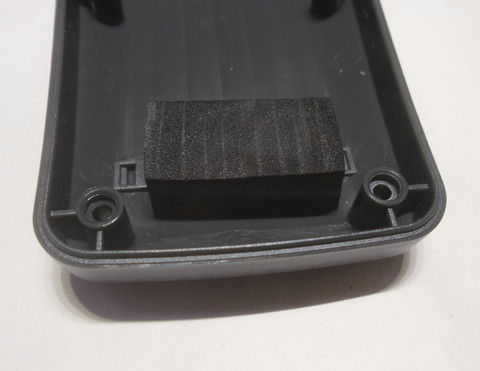

看后盖顶着电池的泡沫块高度就知道空间还是很大的。完全可以自己换成更大容量的电池。

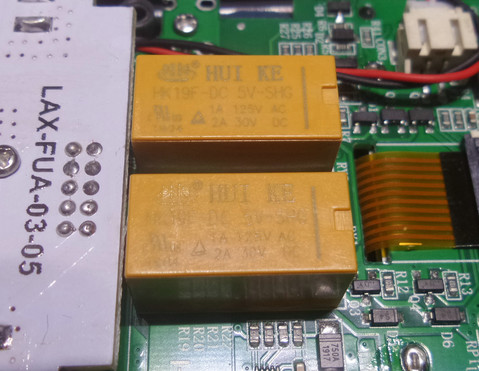

两个切换两成的继电器。

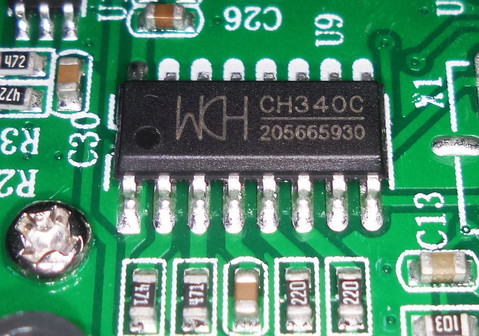

CH340C USB转串口。

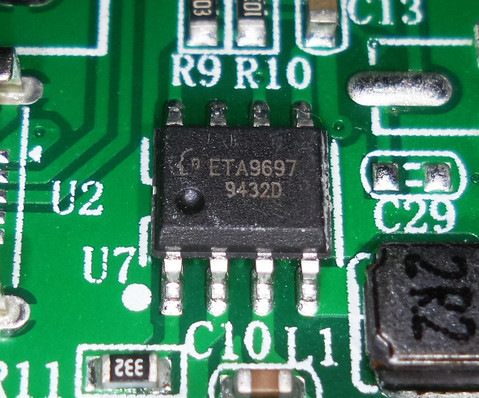

ETA9697 充电IC。这IC设计出来是专门针对蓝牙耳机充电仓的。
主要特点是低功耗和高耐压。

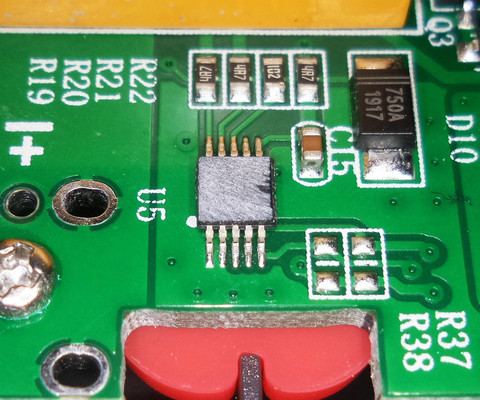

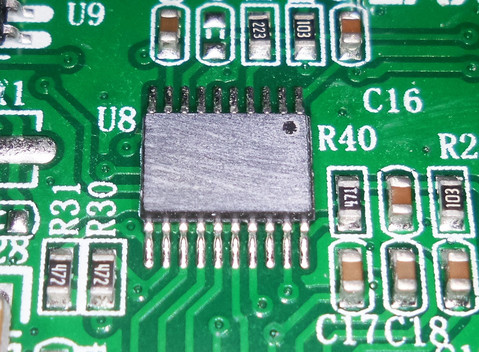

打磨的IC，应该是单片机。

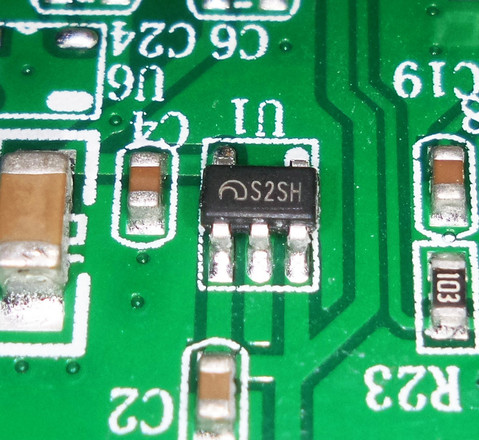

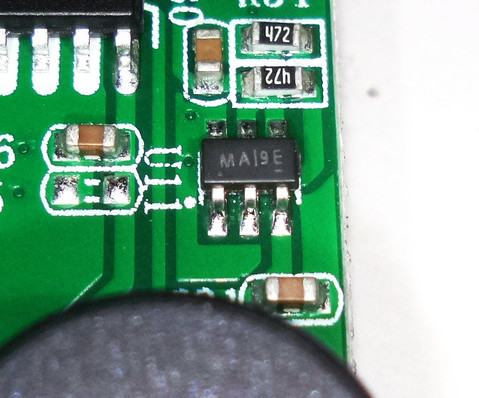

这个丝印S2SH的器件总感觉在哪见过，突然想不起来是啥了。




还是打磨。。。

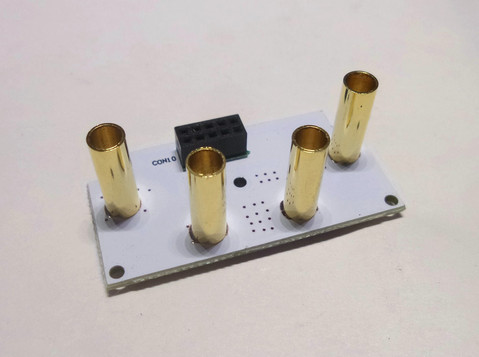

表笔插孔金灿灿的，也不知道是不是经过什么特殊处理过？

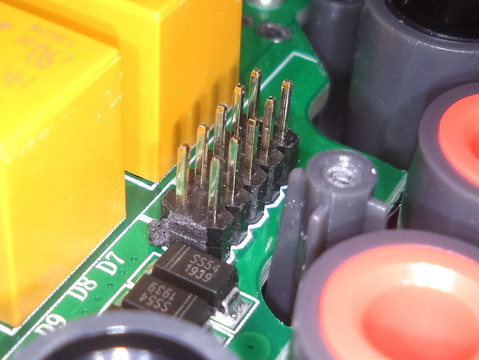

表笔插孔小板通过排针连接主板。

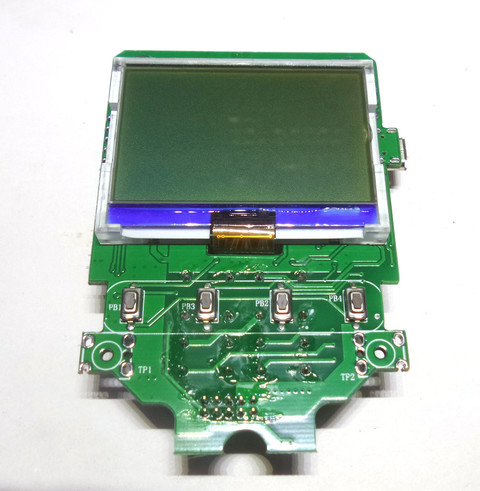

电路板另一面。

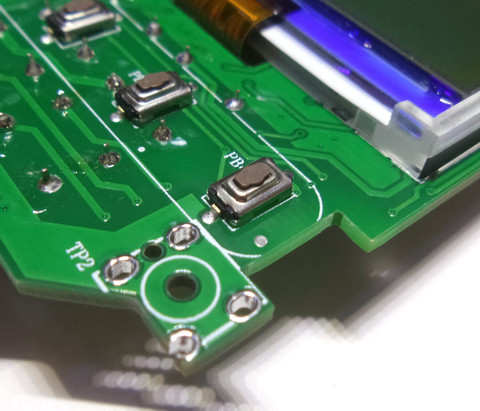

贴片轻触开关。



通过测试感觉这款电流电压表的精度实在是很一般，相应速度相对较慢。电流步进应该在0.025uA，电压步进1.25mV，而且电压测试很不稳定。
外观看上去虽然很高级，但是实际体验却比较糟糕！使用的局限性也很大。仅仅电流，电压测量功能本来想突出高精度的优点完全没有被体现出来。
同时又不具备电阻，二极管等其他基本测试，这个使用场景就比较尴尬了！点阵屏的优势也完全没有发挥出来！

月台故事

长见识啊

fslichong

你应该用位数比它高的表进行对比，但就这个对比结果来看已经不能让人满意了，但表的做工还是很不错的

勇闯沙滩

外表弄的挺唬人，可惜看评测没什么亮点，有的论坛也免费评测，那么贵的表怎么说那-----无语。

表述

此表没有亮点。感觉61E的电流档还是不错的。

ksj197706

这样的评测不错，给出测量数据让观众自行判断购买。个人感觉这个表ua 以下没有什么参考意义，精度，一致性，准确度，还不如200多的四位半万用表，可能市场定位不同有不同用途吧。

月台故事

这表太棒了

EATtomatoes

看样子好像是用的INA226做的电压，电流采集，然后用继电器实现三档电阻切换，因为INA226的电压通道1LSB是1.25mV，电流输入通道的分辨率1LSB是2.5uV，再看取样电阻一算就是电流分辨率了，所以参数就在那摆着，效果也就是那样，单片机暴力读取，可以实现1ms或者更快的采样频率，就是采集数据的稳定性也会随着下降。
