MESTEK CM82C 钳表

lkdq · 发表于 2020-4-26 00:27:19

本帖最后由 lkdq 于 2020-4-26 00:30 编辑

这块表是UT118B出问题后买的，当时为了测电流省事想买块钳表，一开始没细研究，买了VC6056D，到手才发现电流分辨力太低才0.1A，再找就在京东找到了这块表，声称分辨力是1mA，价格也可以接受，198拿下，到手后外观挺满意，很小巧，做工也挺细。当时买的时候也看到它不带二极管功能，虽然A型带二极管，但电流分辨力达不到理想，而且我一般用就是电压电阻和通断，这个感应电流也是备用功能，所以就还是选了C型，当然，当时还不知道二极管功能在维修界居然用得最多，所以在网上看维修斯的视频多了以后才想这表要是也有二极管功能就好了，这时正好想解决这表的另一个大问题，就是真正使用时发现的，这块表的电源开关钮，关机状态下经常按好多下屏才亮，而想关机的时候按完钮它却灭一下就重开了！于是用它把UT118B测绘完并修好后，又用UT118B把它测绘了，没办法，没找到图又对万用表结构组成没经验，只能看图办事。测绘完后解决了两件事，一是把电源按钮功能弄正常了，二是把二极管功能开通了。在这儿把大致过程说一下，顺便分享一下图，再有纠结这块表没有二极管功能的可以不用烦心了。

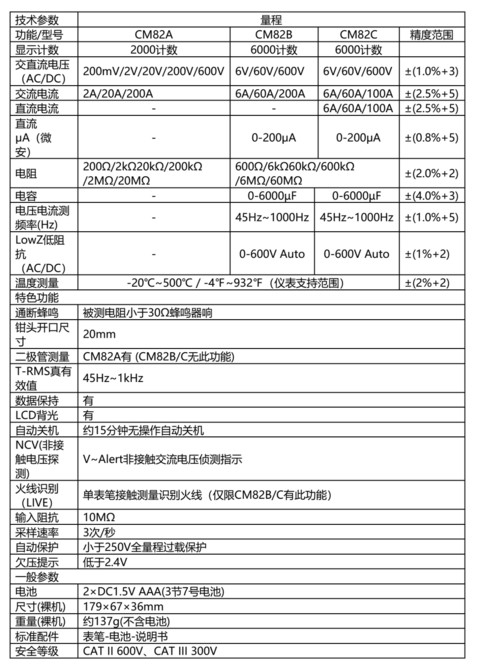

这个牌子我没接触过，从它官网看好像挺山寨的，没有电子说明书下载，数据表连型号都能写错，下面是官网的数据表，我把型号更正了（原来把C型写成B型了）

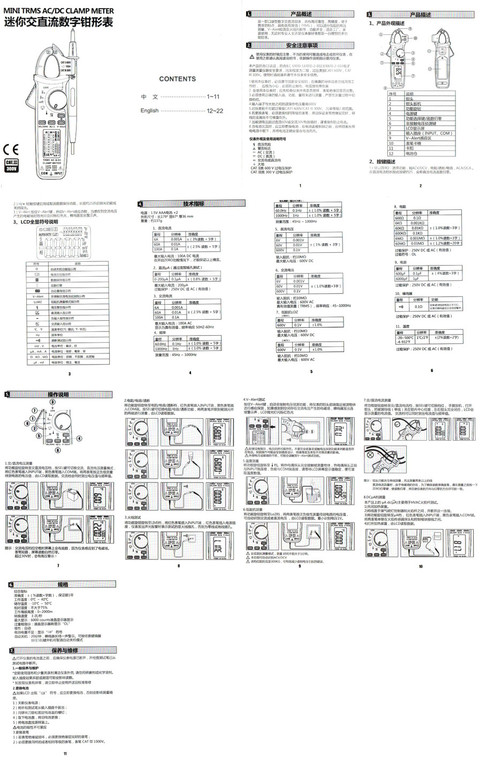

官方没有电子说明书，纸质说明条也比较简陋，电源按钮的逻辑只字没提，扫描后做了个电子的备查，纸的直接扔了

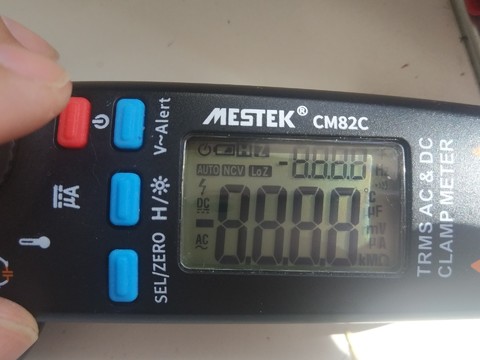

开机瞬间会显示所有字段，可以看出大致支持什么功能

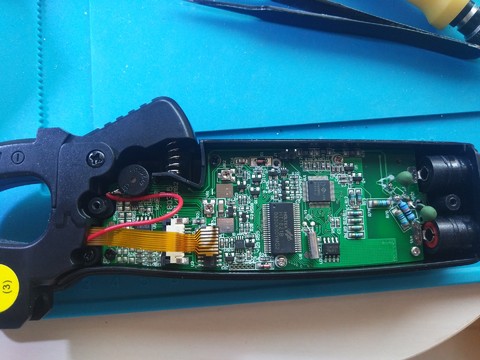

这表非常好拆，背后两颗螺丝一拆，后盖直接拿下

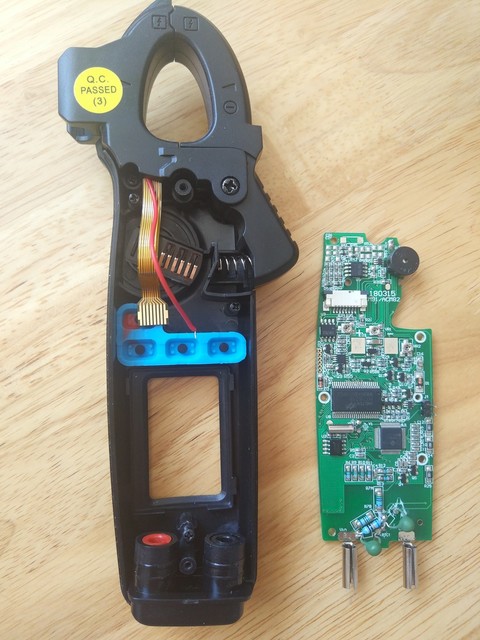

主板也不难拆，就是需要动烙铁了，把感应天线的引线焊下来，这个要是设计成拆接件就完美了

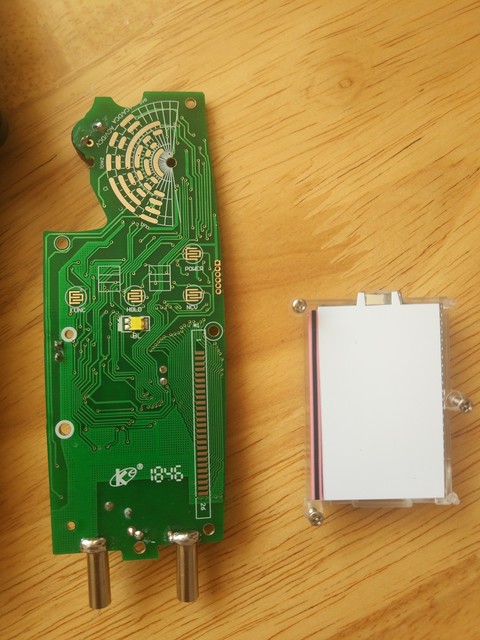

板子背面，做工很齐整

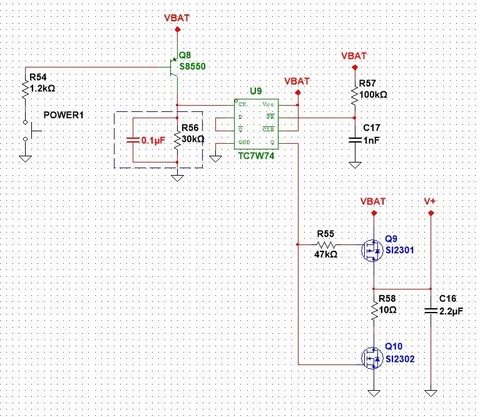

接着就是辛苦测绘了，根据下面的电路看，它的供电实际是有个轻触开关电路提供的，由一个D触发器来实现，按一下翻转一次从而实现供电或切断。
结合我遇到的现象看，应该是按钮开关抖动导致的多次翻转，D触发器工作频率非常高，抖动那几十秒微级的脉冲它轻松照单全收。所以一开始是在开关两侧加了0.1uF电容，可奇怪的是根本就关不了机了，按完按钮100%重开，用电路模拟的结果可不是这样，应该能轻松过滤抖动啊，实在搞不懂，就把电容换到触发器的时钟端了，这下反而好了，一切正常了，电源按钮功能如丝般顺滑了……

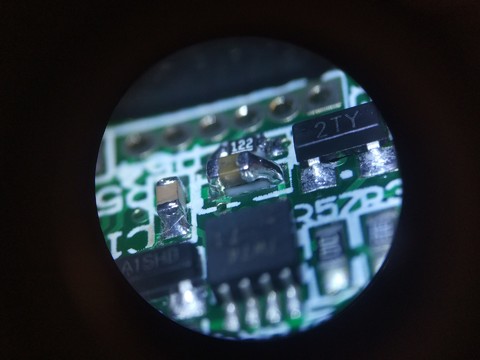

实际实现时是在并在这个电阻两端的，比较好焊

接下来就是看看二极管功能了，之所以想试试开通这个功能，还要感谢这个论坛，当时这个表的主芯片DTM0660的资料在网上找到的下载要么要钱要么要积分什么的，最后才在本坛找到注册帐号后就可以下载的了，解决了大问题。
研究了资料才知道这个芯片的功能实现挺大一部分是结构化的，根据存储器中的编码来切换功能。但这块表和资料中又不同，它用了合泰的LCD驱动来带液晶，就说明这芯片应该是个片上系统，有单片机编程功能的，若厂家抛开芯片厂的模块结构自己重写全套产功能控制代码，那资料中的存储器编码约定应该就没什么参考意义了。

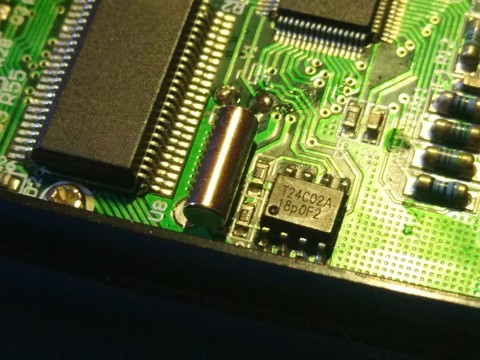

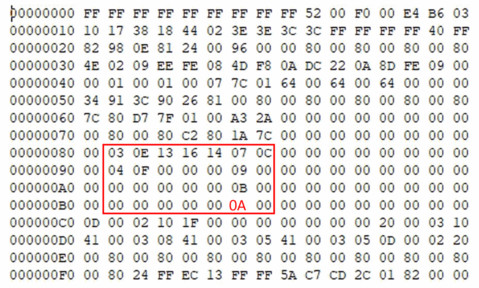

所以当时想如果真的改存储器不行，就得考虑加升压恒流模块用低阻电压档实现二极管功能了。这是备案，先看看存储器再说，焊下来一读，重点找手册中电阻通断电容的代码，居然很神奇地成一竖趟放在那，立即找到二极管的代码改到下面图中红色字位置（原厂的是00）。

焊回试机

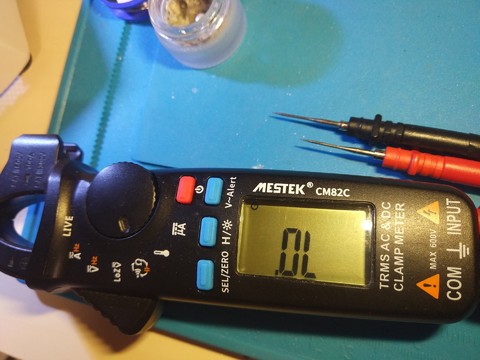

按选择钮，当电阻、通断、电容切完后，成功的出现了没有功能标记的界面！

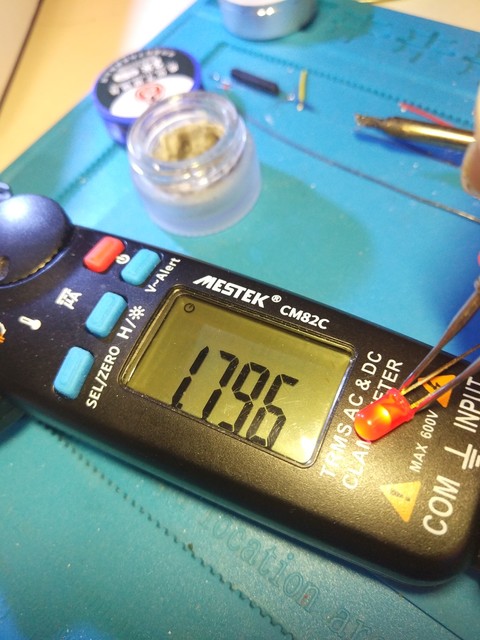

用二极管和发光管一试，电压读取正常！

这样，本次拆机的两个目的都成功达成，这块表目前很满意了，只要不坏就一直用它了，我对精度要求并不高，但看到前段时间的一个评测贴才知道它的精度居然挺好。

下面说说为什么想开通二极管功能吧，一当然是因为有时确实需要测一下二极管，还得翻UT118B出来挺麻烦；二是因为看维修斯的视频，发现修电脑时是用二极管档来判断短路的，而且测量时还说电阻是多少多少，当时挺奇怪，后来分析可能是因为一般认为二极管档是用近似1mA的电流去测量的，所以电压读数不考虑小数点就近似是电阻值，而且二极管档电压比通断档或电阻档高，在测一些有一定电压更能体现故障的电路时更真实吧。

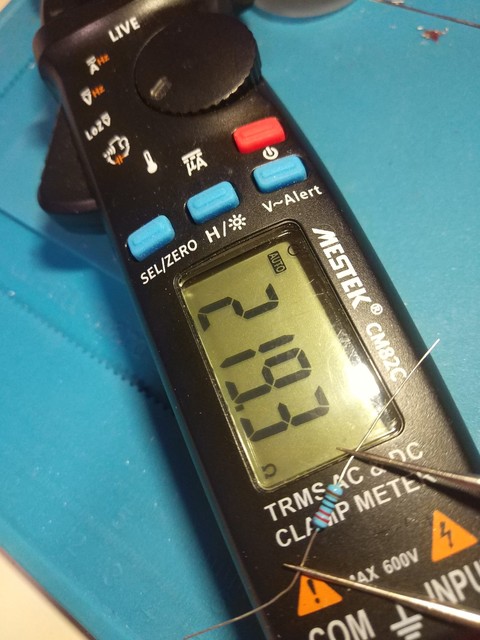

这次开通二极管功能后，特意拿电阻试验了一下，下面是电阻档测的真实阻值。

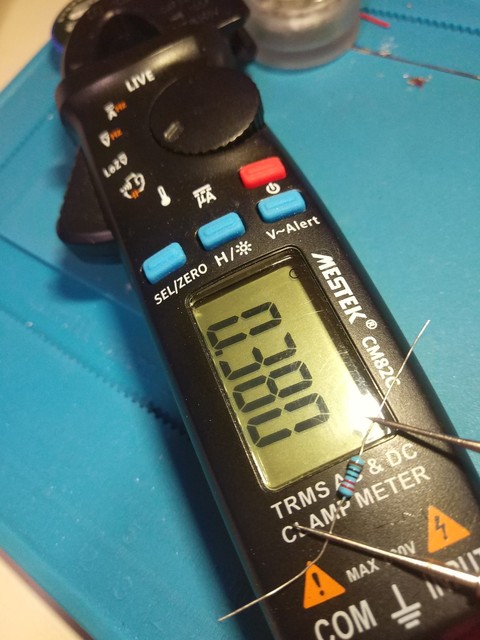

用二极管档测，明显电流是大于1mA的

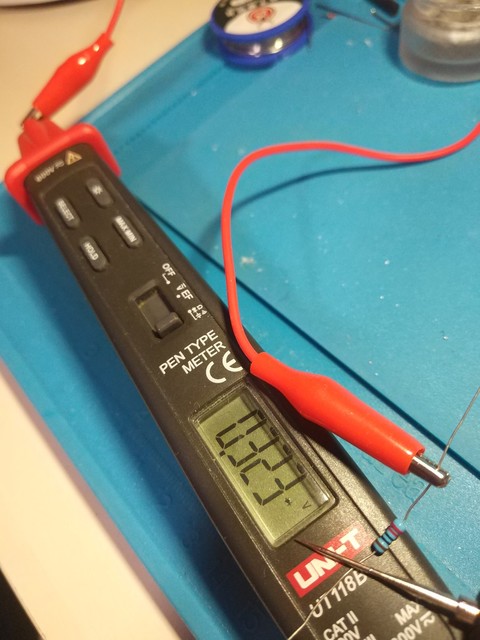

再用UT118B的二极管档测，也是大于1mA

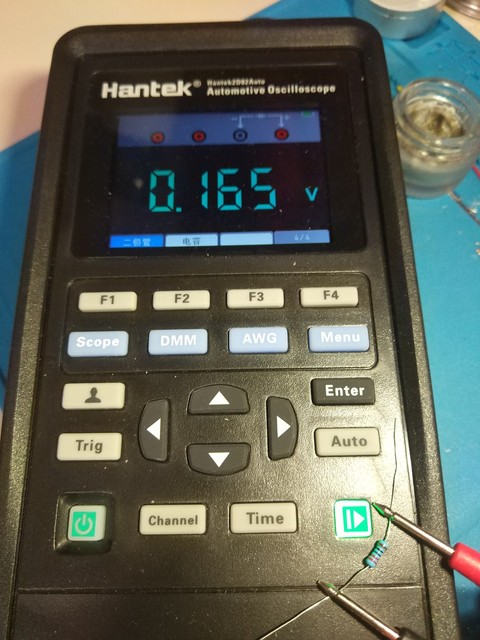

再用示波表的二极管档测，又小于1mA了

看来这个1mA说法有点离谱，用二极管档真的测电阻是不靠谱的，但可能是因为判断短路故障时对阻值准确度是没要求，这么用优点多于不足吧。

另外说一下，这块表的电容档有点离谱，期间用这块表的电容档测几纳法的电容居然测不出来！幸好我一般是用T7或TC1来粗估电容和电感值的，不需要用它的电容档。

MESTEK CM82C便携钳形数字万用表.pdf (140.09 KB, 下载次数: 79)

lkdq · 发表于 2020-4-26 00:35:28

本帖最后由 lkdq 于 2020-4-26 10:54 编辑

忘说它的开关逻辑了：电源按钮负责电池供电的通断，但主芯片本身还有休眠功能，官方说是15分钟，我实际用发现是三四十分钟，所以当时测试反反复复等它休眠费了老长时间，若是开机后放在那它自己休眠了，并不会通过什么手段控制触发器强制断电，这时按除电源按钮外的其它钮就会重新唤醒，但若你忘了它是断电还是休眠，而去按了电源按钮的话，你就会发现它没反应，因为这一按只是让触发器把电断了，所以还需再按一下才又开机。
当然，我之前遇到的问题主要还是开关抖动导致的，这个只是掺杂到里面使情况更复杂罢了。
补充一下钳流功能吧，我收到后用它测稳压电源输出的毫安级直流，感觉挺准的，但操作要注意些，要在测试前夹子就位后导线无电流时进行清零，然后不要移动夹子和导线的位置位置给导线通电后赶紧读数。

另外，电路里用来处理霍尔信号的两个IC，丝印是ETM1972A，找了半天也没有相关信息，看接线又不象是运放，有人了解这个芯片么？

kyhwhb · 发表于 2020-4-26 05:00:50

用情至深，潜心专研。谢谢分享！

勇闯沙滩 · 发表于 2020-4-26 06:42:00

很有技术含量的评测，这样的资料可以收藏学习。

hc061218 · 发表于 2020-4-26 06:49:38

佩服！这是高手！

wgsd · 发表于 2020-4-26 07:02:12

全方位的评测。

月台故事 · 发表于 2020-4-26 07:59:11

好表好表

jltzmy · 发表于 2020-4-26 08:44:42

评测不错，好文章。有一点值得商榷，个人觉得二极管档电压高，不适合跑线路。

wgh1027 · 发表于 2020-4-26 09:04:41

谢谢分享

lkdq · 发表于 2020-4-26 10:19:01

jltzmy 发表于 2020-4-26 08:44
评测不错，好文章。有一点值得商榷，个人觉得二极管档电压高，不适合跑线路。 ...

你这一说我想明白另一点，就是他们用二极管档找短路时是红表笔接地，用黑表笔去测点，因为在电脑主板之类的设计中关键点都是有反向二极管保护的（或者MOS中的反向二极管），所以既能借助二极管档电压高电流大的好处又不会损坏CPU、EC或南北桥之类的芯片
