ZT300AB遇到问题，请高手分析一下原因

wgh1027

巍巍兴安 发表于 2020-5-3 11:55

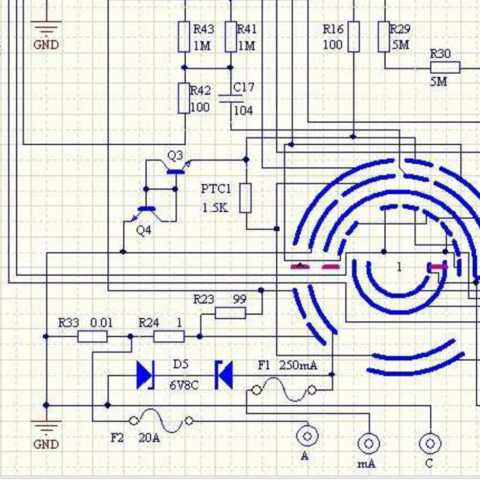

对R29保护显著，R8有R29的阻挡而保护削弱吧

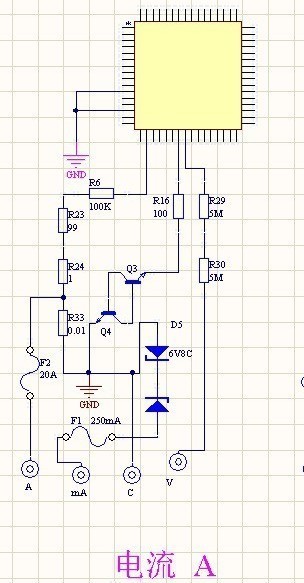

改成这样子可能会好一点

垃圾猪

牛掰，有工具就是好

kyhwhb

wgh1027 发表于 2020-5-3 19:22
改成这样子可能会好一点

保护主控芯片应该是二极管的要务，如此改动在A档就失去了保护吧

wgh1027

巍巍兴安 发表于 2020-5-4 07:32
保护主控芯片应该是二极管的要务，如此改动在A档就失去了保护吧

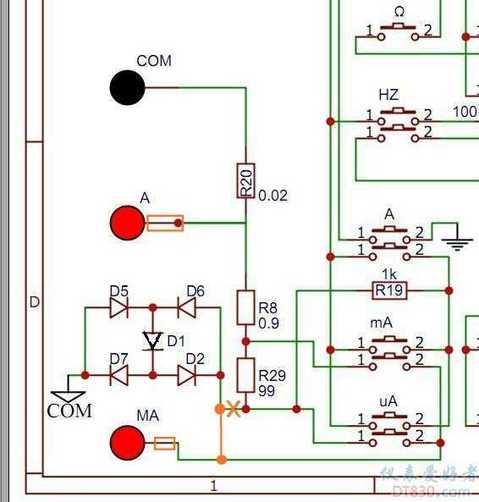

219就是这种接法，也没见A档有专门二极管保护。

kyhwhb

wgh1027 发表于 2020-5-4 08:12
219就是这种接法，也没见A档有专门二极管保护。

如此改动在A档就失去了保护吧------是说在A档时芯片就失去了保护吧。从219图看，二极管应该主要是保护分流电阻了，芯片不用保护吧

wgh1027

巍巍兴安 发表于 2020-5-4 09:06
如此改动在A档就失去了保护吧------是说在A档时芯片就失去了保护吧。从219图看，二极管应该主要是保护分 ...

A档取样电阻是康铜丝电阻值很小相当于一根短接导线，非常状态下不会先于20A保险而烧毁，所以不必加额外保护吧。
