[优利德] 优利德UT89XD手动挡万用表测评(二)

[复制链接]
发表于 2020-5-4 01:16:01 | 显示全部楼层 |阅读模式
分类信息
帖子分类: 评测

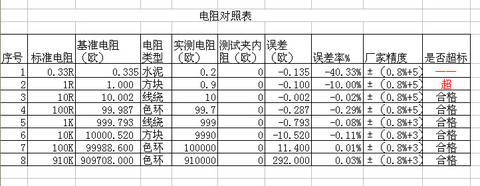

类型: 万用表
标签: UT89XD
    本文是“优利德UT89XD手动挡万用表测评”第二部分,第一部分内容请看:优利德UT89XD手动挡万用表测评(一),本部分对电阻、电容及功耗等部分做一个简单测试


四、电阻测试

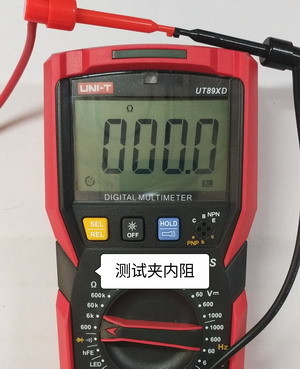

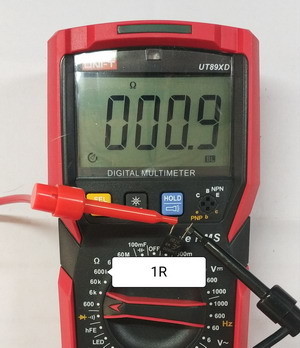

1、测试夹内阻,从测试夹内阻为零,即可判定厂家一对小电阻档做了技术处理,也可估计到该表小电阻档测试可能会存在问题

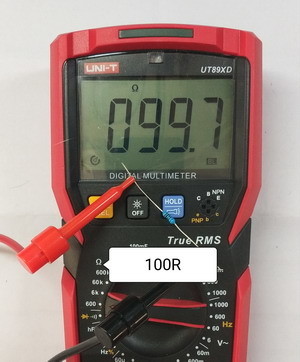

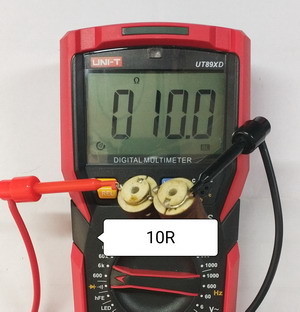

2、为了测试小电阻档精度,我选取了0.33R水泥电阻,并用电桥做了对比

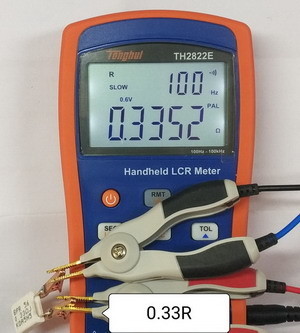

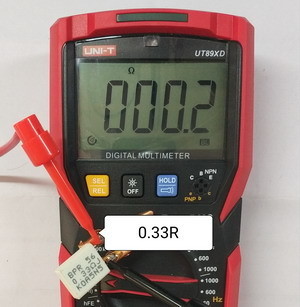

0.33R.jpg    0.33R.2.jpg
3、
4、
5、
6、
7、
8、
9、

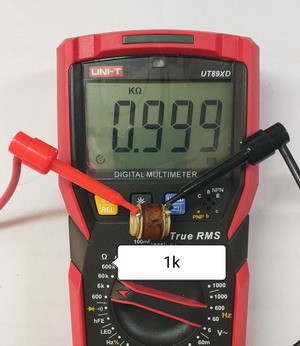

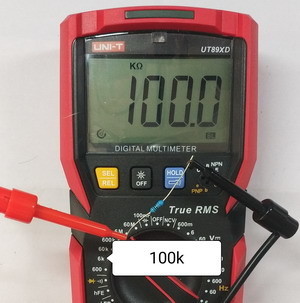

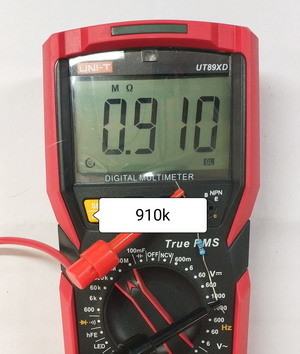

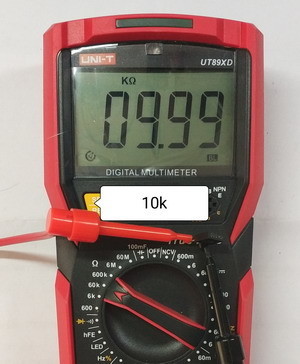

10、电阻基准

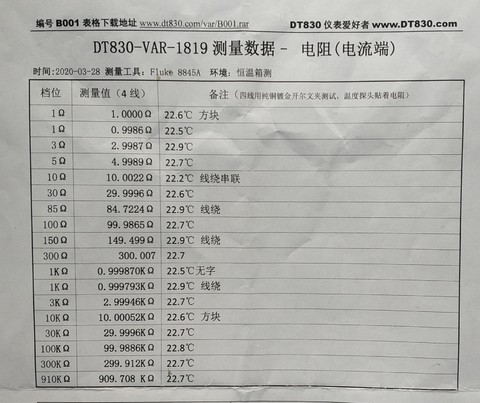

11、电阻对照表


    从电阻测试对比表中,我们看到该表小电阻档存在较大偏差,我个人认为有二方面因素,一是该表的分辨力只有0.1欧,二是厂家调校的因素,底速扣除过大,所以小电阻档出现较大偏差,虽然电阻档为0比较好看,但我个人还是偏向有底数,实际测试时减掉底数,或者存在底数,通过测量相对值得到正确数值的做法。


五、电容测试

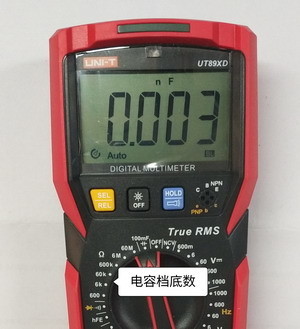

1、电容档底数,由于电容档存在底数,表明该表小电容档应该可以测试,
2、

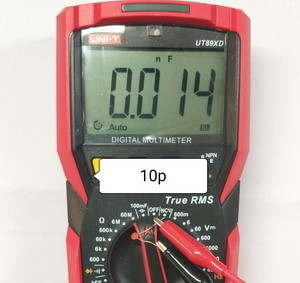

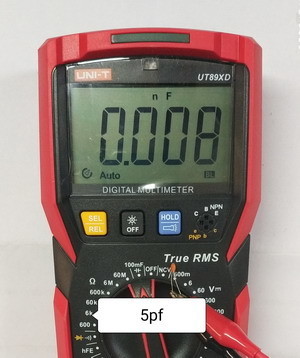

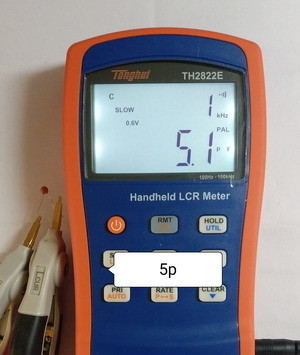

5p.1.jpg    5p.2.jpg
3、
10p.1.jpg    10np.2.jpg
4、

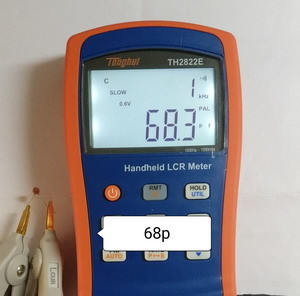

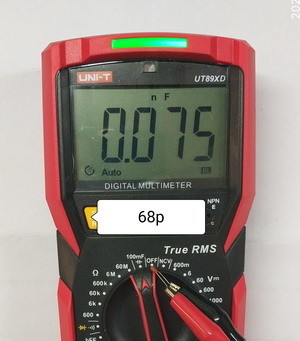

68p.1.jpg    68p.2.jpg
5、

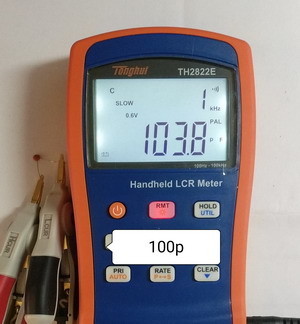

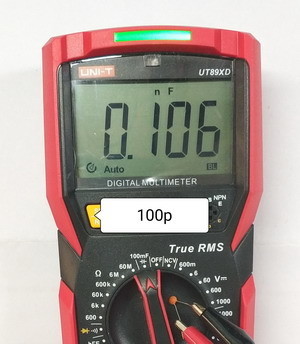

100p.1.jpg    100p.2.jpg
6、

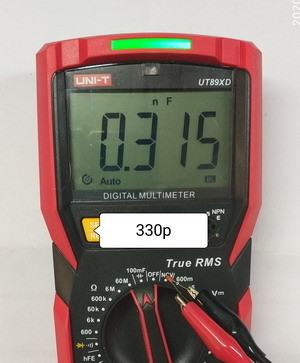

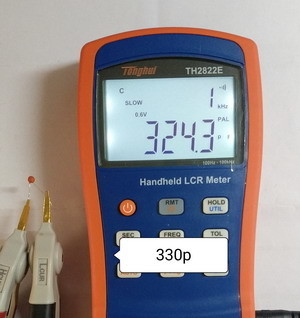

330p.1.jpg    330p.2.jpg
7、

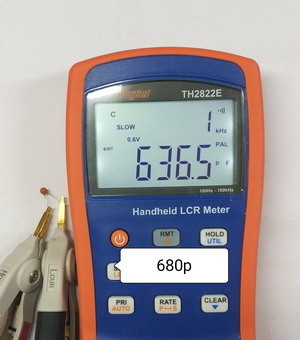

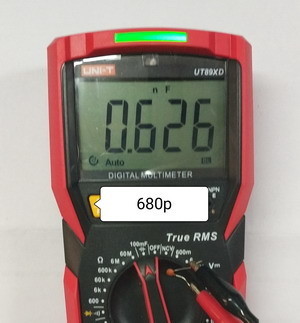

680p.1.jpg    680p.4.jpg
8、

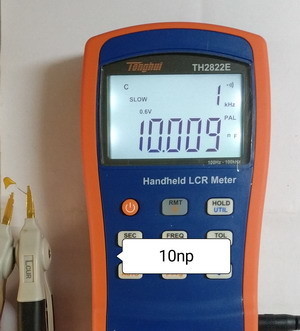

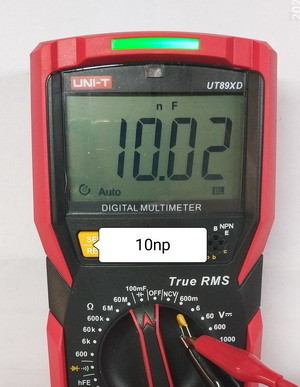

10np.1.jpg    10np.2.jpg
9、

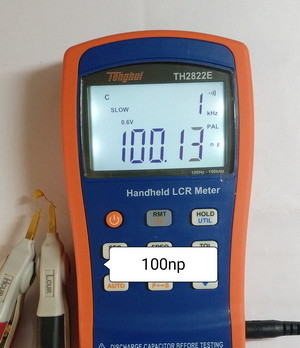

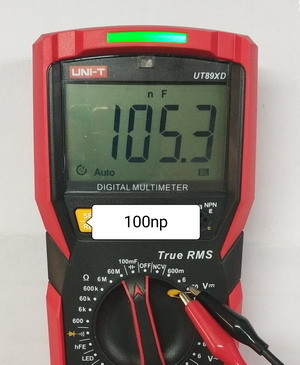

100np.1.jpg    100np.2.jpg
10、

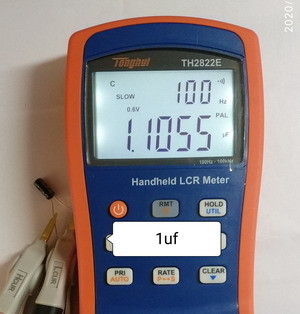

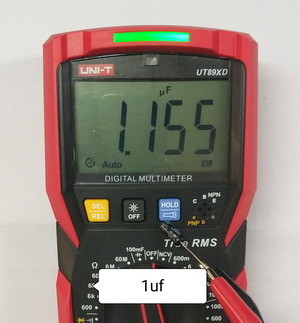

1uf.1.jpg    1uf.2.jpg

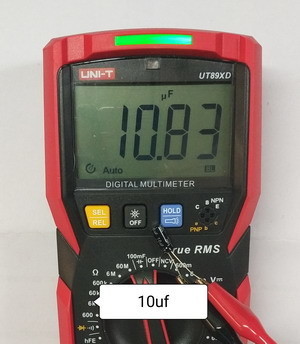

11、

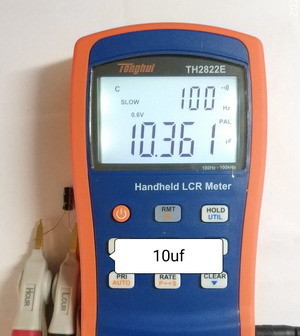

10uf.1.jpg    10uf.2.jpg

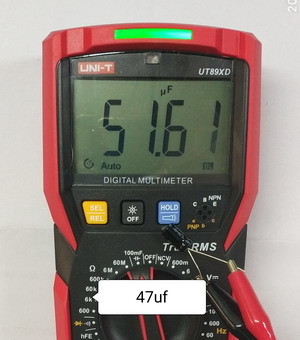

12、

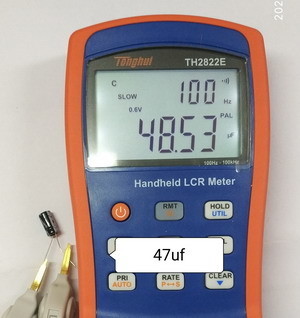

47uf.1.jpg    47uf.2.jpg
13、

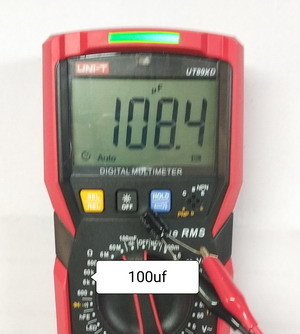

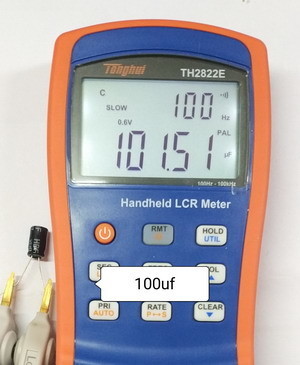

100uf.1.jpg    100uf.2.jpg
14、

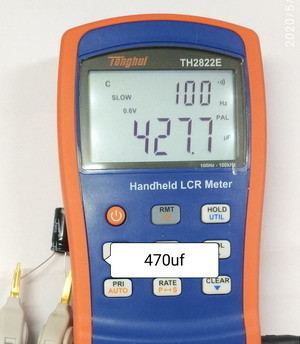

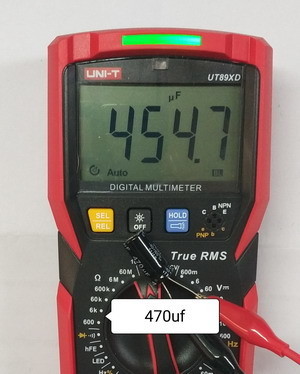

470uf.1.jpg    470uf.2.jpg
15、

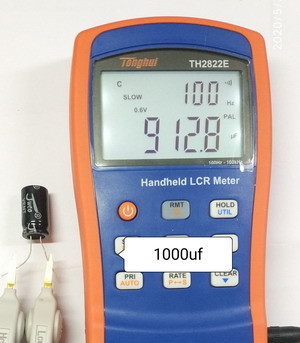

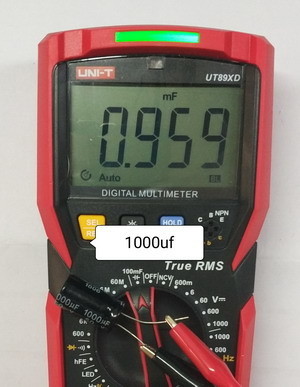

1000uf.1.jpg    1000uf.2.jpg

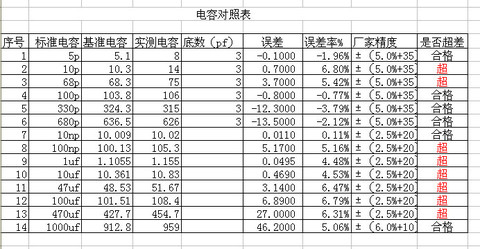

16、电容对照表


    从电容对照表中,我们看到,似乎电容实测精度情况不很理想,但是,电容的测试情况比较复杂,万用表测试电容只能判断个大概情况,尤其是该表可以测试小到5皮法的电容,这也是不多见的,从精度指标上看,虽然超标,大体也能接受。


六、整机功耗

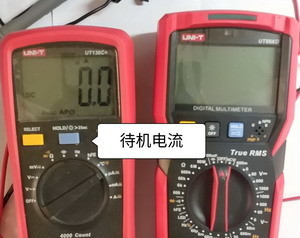

1、待机电流

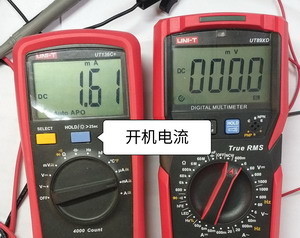

2、开机电流

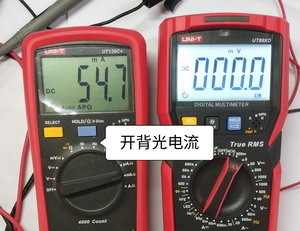

3、开启背光电流

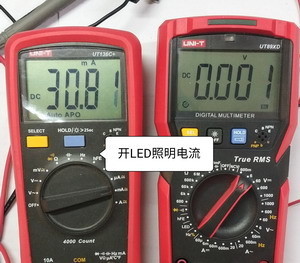

4、开启背部LED灯照明电流

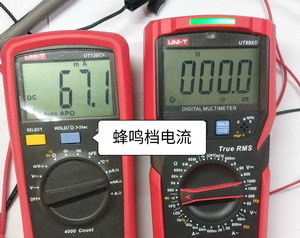

5、开蜂鸣器电流

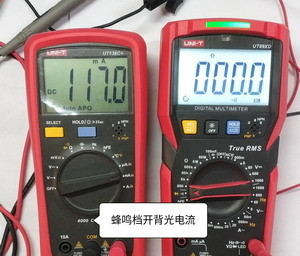

6、开蜂鸣器+开背光电流

    该机蜂鸣器声音响亮,即使稍微嘈杂的环境也能听到,加上作为指示灯的发光二极管和背光,电流高达117毫安,对于4节七号电池来说,压力确实不小


七、LED档
    这是我最欣赏的地方,该表可以轻易点亮各种LED灯珠,这对于常接触发光二极管和液晶电视的朋友来说,确实非常实用,而且变通一下,还可以测试低于12伏的稳压管

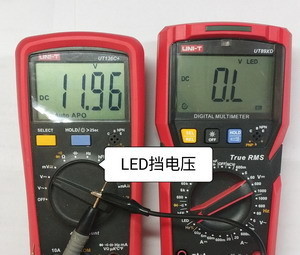

1、LED档输出电压

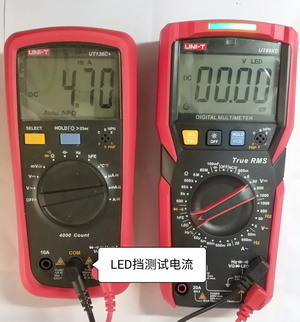

2、LED档输出电流

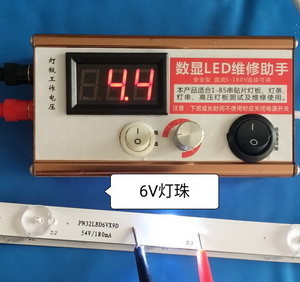

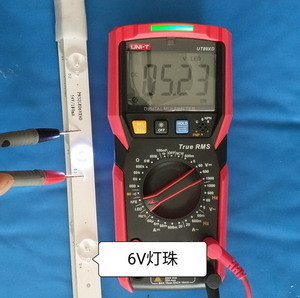

3、点亮6伏液晶电视灯条灯珠

6V灯珠.2.jpg    6V灯珠.3.jpg
4、LED档测试稳压二极管

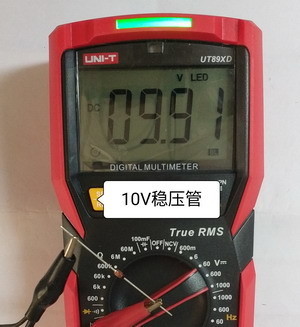

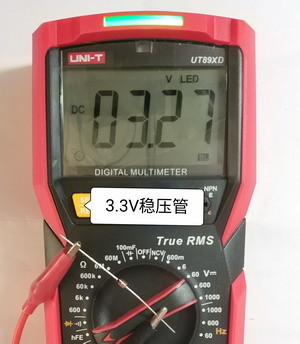

(1)3.3伏                         (2)10伏
3.3伏稳压管.jpg     10伏稳压管.jpg

八、市电相关

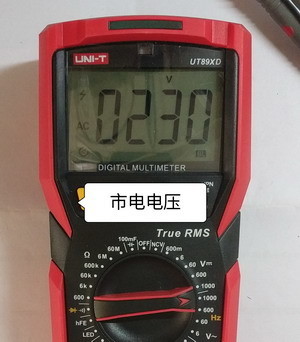

1、电压                             2、频率

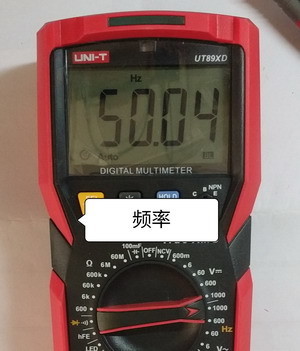

频率.jpg     市电.jpg

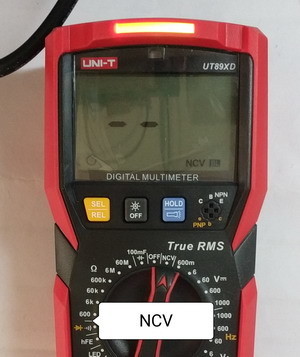

3、NCV

九、二极管测试

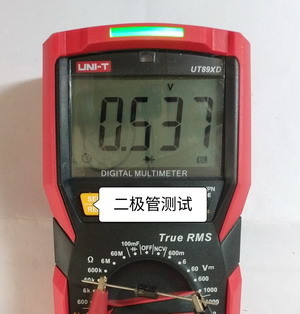

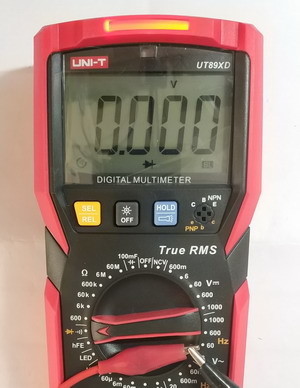

1、测试正常二极管亮绿灯           2、如果二极管短路亮红灯并声光报警亮红灯
二极管测试.jpg     二极管档导通亮红灯.jpg

十、其他

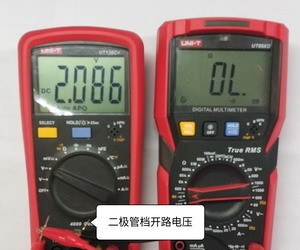

1、二极管档开路电压

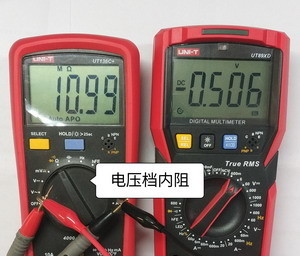

2、电压档内阻

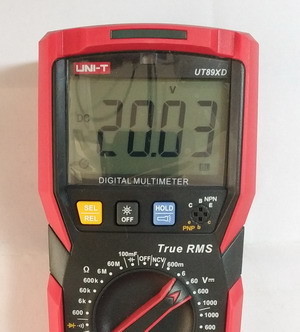

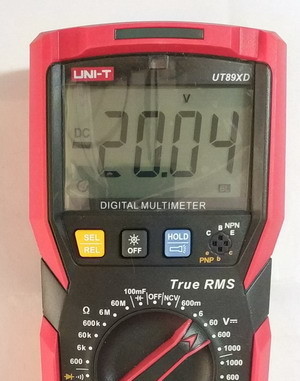

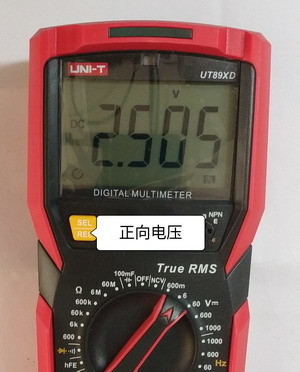

3、反转电压 无论测试2.5伏还是测试20伏,尾数都有一个字的差异

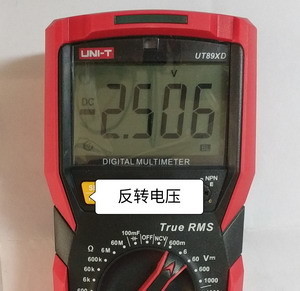

反转电压.1.jpg    反转电压.2.jpg
反转电压.3.jpg 反转电压.4.jpg
十一、拆机图

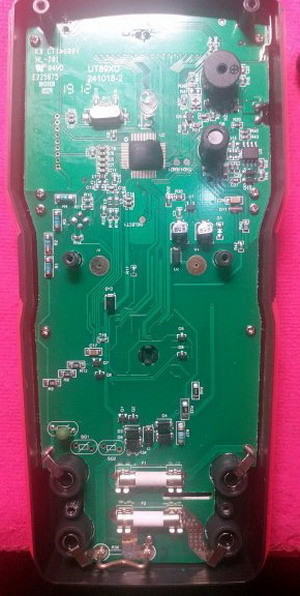

    由于某种原因,我这款表没有拆机,这里借用了其他网友的二张拆机图,这两张拆机图,一个是硬封,一个是软封,供参考,再此也对拆机的网友表示感谢

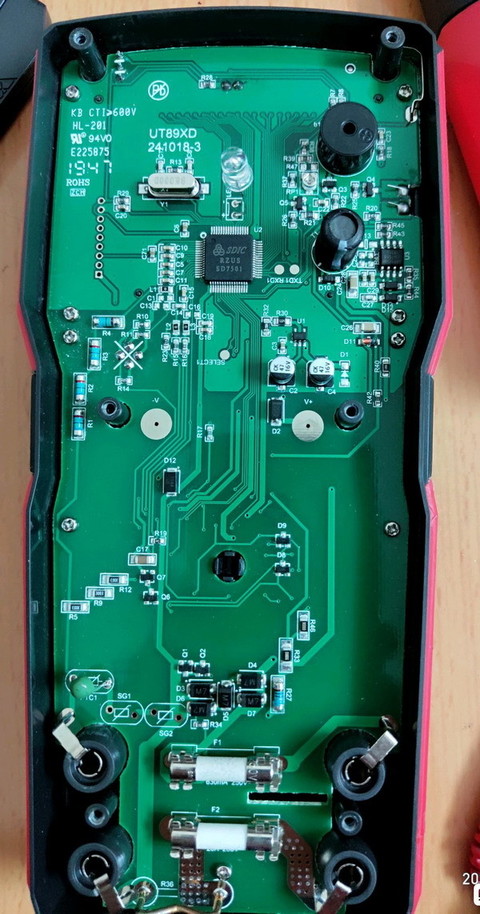

1、拆机图

拆机正面.jpg    正面.2.jpg

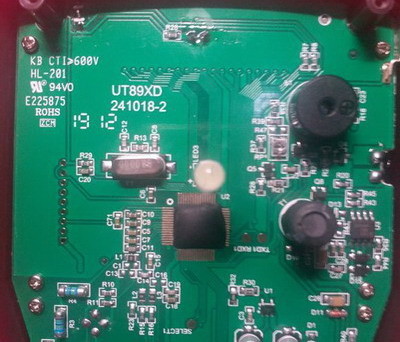

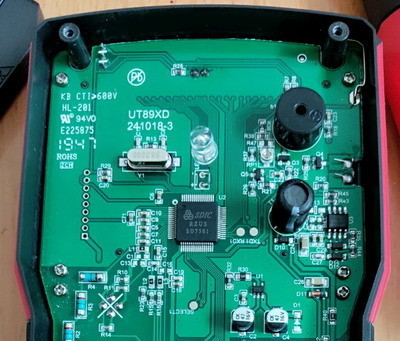

2、芯片特写
芯片.1.jpg    芯片.2.jpg

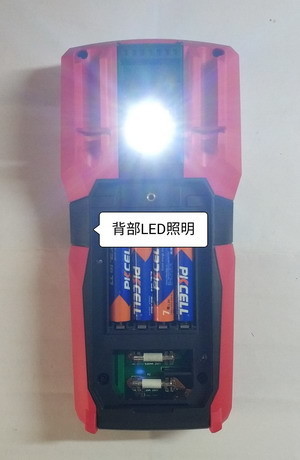

3、背部电池、保险及LED照明灯


小结:
优点:
1、该表具有多种声光报警功能,可以通过声光反映即可作出初步判断,
2、LED档可以输出12伏电压,用来测试LED灯珠或稳压管,这个功能在其他万用表中还没有见到,应该是此款表的独创,实用性非常强
3、电容档测试虽然超标,但测试范围较大,作为粗测,结果也可以接受
4、该表采用SD7501方案,8M晶振,测试速度大体与DTM0660相似,显得中规中矩,不快,但也不算很慢
不足:
1、精度指标上还有欠缺,有进一步调校提示的空间
2、手动挡操作起来还是有点麻烦
3、整机功耗略有偏大
4、体积重量上再小一点、再轻便一点可能更好
5、由于SD7501方案没有外置EEPROM,因此无法进行DIY的精度校准、修改参数、增删功能等,可玩性稍差。
