维修DT9205A+万用表电容档故障一例

kyhwhb

wgh1027 发表于 2020-5-14 09:18
看样子那些划痕不是V片划的哦

貌似粗砂纸打磨过

hc061218

wgh1027 发表于 2020-5-14 09:18
看样子那些划痕不是V片划的哦

主要是我用砂纸打磨的。过孔应该是腐蚀造成的

hc061218

wgh1027 发表于 2020-5-14 09:16
里面那个玻璃管是什么管？

高端保险丝，，，，，，，哈哈哈哈

wgh1027

巍巍兴安 发表于 2020-5-14 09:18
保险丝保险管吗

这个保险管有点另类

hc061218

wgh1027 发表于 2020-5-14 09:31
这个保险管有点另类

充电器  LED驱动电源经常见到这种保险丝，特点就是能爆掉碎成渣！哈哈

勇闯沙滩

修理过过孔，用铜丝两面焊好，剪断后打磨即可。

wgsd

设计缺欠，过孔和滑道引线不应该在滑道上，应在滑道侧边，不然频繁使用，容易把过孔或引线上的铜箔划磨掉。
过孔穿铜线补焊不好，铜线会阻碍滑片顺畅通过，而且焊锡也容易划磨掉。
你可以在滑道边上钻孔，用漆皮线在滑道边缘焊接（滑片一般走滑道中间），漆皮线穿过钻孔在背面与铜箔焊接连通。

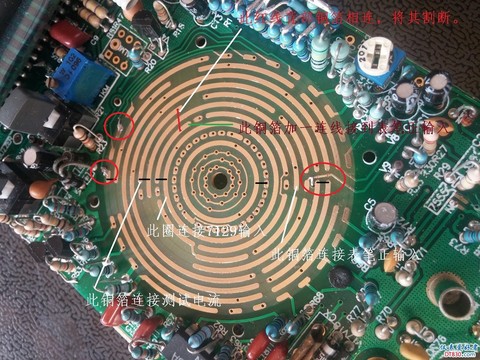

下面的图是我改造7129电阻归零的图片，上面有3个红圈，圈内的连线都被触片划断了，我就是在滑道边上钻孔焊接的。

hc061218

wgsd 发表于 2020-5-14 14:00
设计缺欠，过孔和滑道引线不应该在滑道上，应在滑道侧边，不然频繁使用，容易把过孔或引线上的铜箔划磨掉。 ...

这个方法也不错  哈哈
