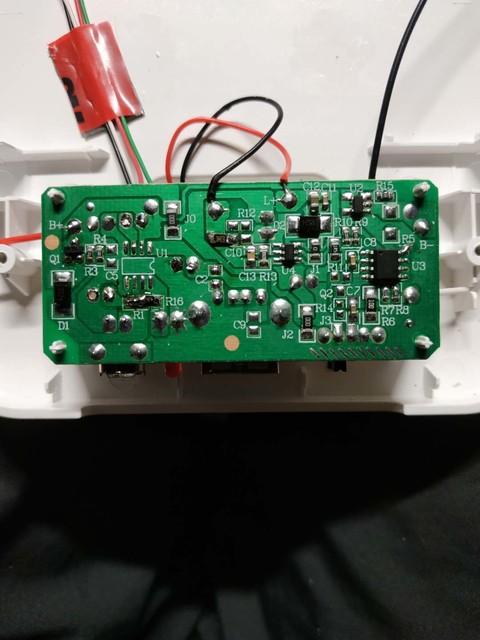

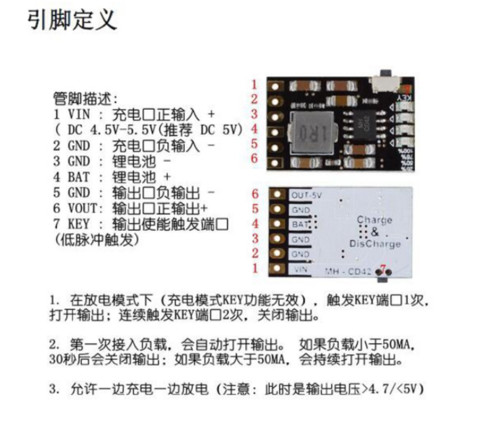

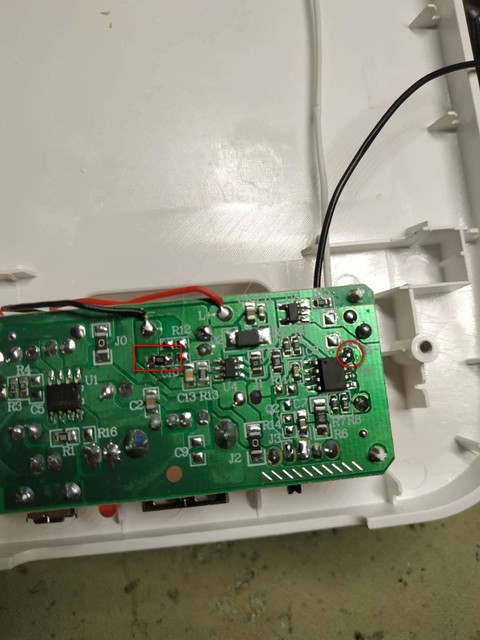

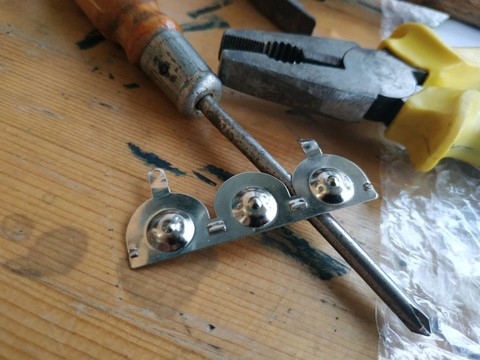

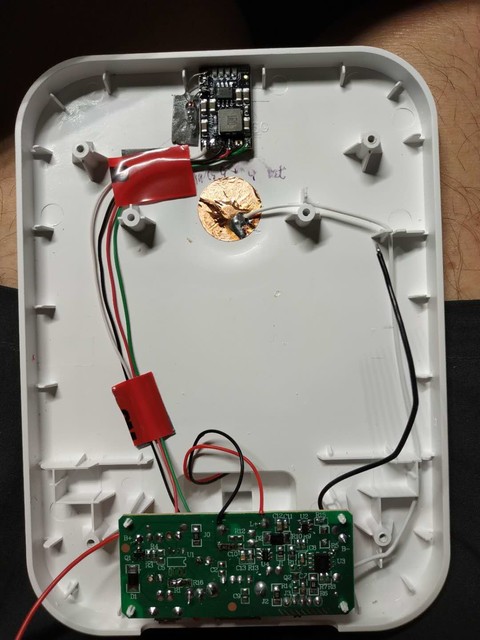

近期淘宝一款Vavofo牌子的台灯在论坛火了，因为是价格低廉（卷后十几元）、造型美观、做工尚可、显色性和亮度超过阳光台灯、关键是可拆卸安装3节18650电池。于是我也跟风买了2台，之前改了一台加了电量显示、记忆亮度、电池接触、提升亮度，这次主要为台灯扩流，因为这个台灯输入充电电流只有0.8A，充电一次要十几个小时，作为USB输出也只有0.8A，当充电宝完全没有意义。 开始改装： 1、 修复电池正极触片：把正极触片放入老虎钳的缺口处，用螺丝刀对准凸点，榔头敲击几下，把凹点变凸点，这样就可以使用平头电池了，不用加焊锡和垫磁铁。 2、 增加记忆亮度：调光IC第8脚接地即可，不仅有了记忆亮度，也增加了渐明渐暗功能。 3、 增加台灯最高亮度：这次详细说一下，此台灯标称3.5瓦，亮度还行，比阳光台灯高一大截，但大家不满足他的亮度，纷纷进行修改，改台灯功率很简单，修改R13即可，原来R13的阻值0.82Ω，很多坛友买了0.5欧的电阻来进行替换，我之前修改是并联了1.5欧的电阻在旁边方框处，这次修改我并联的是一个3.3Ω的电阻，现将各个阻值修改后台灯的功率实测给大家进行介绍，测试时使用一节4.15V的松下动力电池。 ● 不修改电阻0.82Ω，最大亮度电池端电流0.69A，功率2.86瓦 ● 并联电阻3.3Ω，相当于R13=0.66Ω，最大亮度电池端电流1.04A，功率4.32瓦 ● 并联电阻1.5Ω，相当于R13=0.53Ω，最大亮度电池端电流1.6A，功率6.64瓦 4、 输入输出扩流：此次修改的重点，原来的台灯充电电流0.8A太低，充电一次10多小时不能忍，USB输出0.8A有什么用？得改。电量显示，得有。刚好手上有几片5V2A充电模块，带4级电量显示，带5V升压2A输出，好吧，他的功能就相当于充电宝。 ● 首先修改原电路板，去掉原来的充放电电路，首先取下充电芯片U1，然后取下电容C1、C2、C3，取下电阻R1并短接该焊盘，取下电感L1 ● 介绍下充电模块：淘宝关键字“2A5V充放电一体模块”，价格含运费4元搞定，相当于上次那个电量显示模块的价格。该模块体积小巧，价格便宜，带4级电量显示，还能边充边放，输入、输出和电池端共地，改造也很方便。 ● 模块加装方法：C1电容拆下后，电容正极接充电模块VIN，电容负极接模块随便一个GND脚（3个GND实际共地短路的）；C3电容拆下后，电容正极接充电模块OUT 5V，【电容负极引出一根导线接电池负极，电路板原来接电池的线剪断不要，此项非常重要，否则输入输出电流上不去】，电感L1的焊盘接一根线到充电模块的BAT脚，模块接这4根线就可以了。刚才说了R1电阻拆除后并短路，拆下的1.5Ω电阻刚好可以给大家用来并联在R13处增加亮度，R1的正极引脚接一个电阻到旁边标识R16处，将原来的指示灯利用起来，作为输入指示灯，电阻220-1K都行，我用的470Ω正合适，至此线路板改装完毕，是不是很简单。

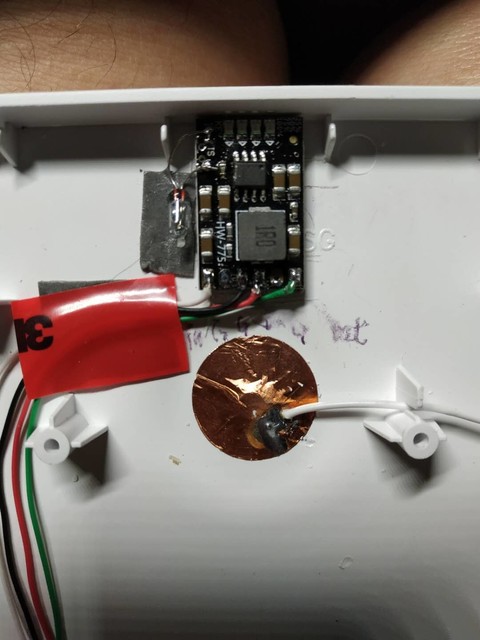

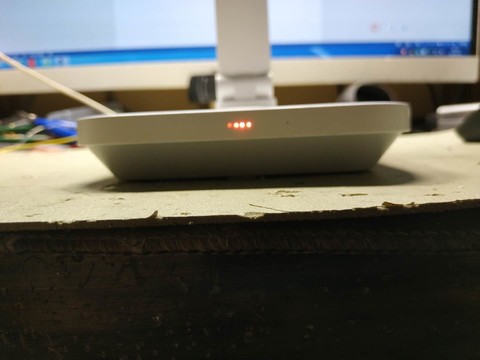

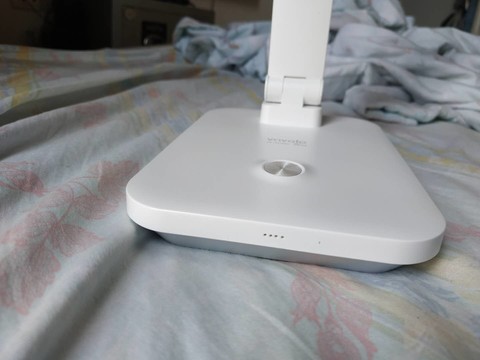

5、 在台灯前端钻4个小孔作为电量显示用，用3M双面胶固定，当然704和AB胶也行，这个模块用震动开关不能触发电量显示，可以用水银开关或滚珠开关，当然也可以用微动开关或触摸开关，反正我各种开关多，就用水银吧，不过水银开关的角度有讲究，台灯平放时不能导通，建议倾斜30度左右导通。 6、 用双面胶固定下线 7、 大功告成，小孔不影响美观，我一般打孔后，用大钻花在小孔处用手捻几圈倒角，这样开的孔就很漂亮。 8、 换上3.82V电池，台灯摇一摇或点点头，显示3格电，手机效果不好，实际看起来好很多，电量显示时间有点长，可以连续摇一摇（相当于双击）可以快速关闭电量显示。

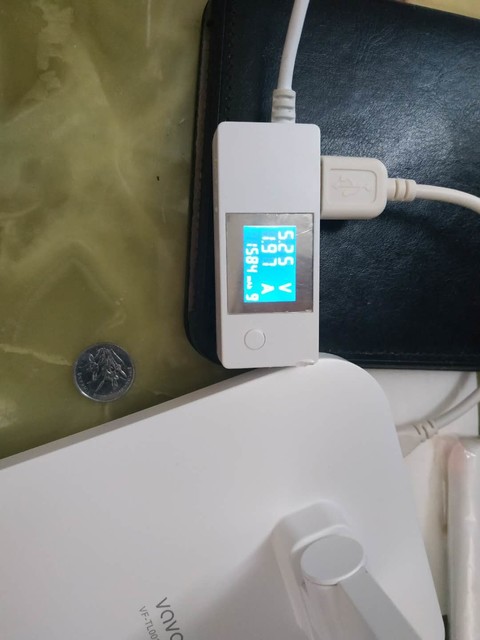

9、 充电电流测试，1.97A，充满10000ma的电池估计5-6小时，比以前0.8A强太多了

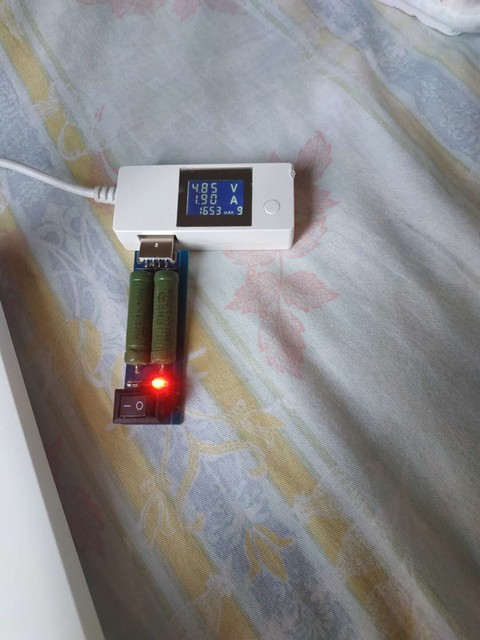

10、 放电电流测试，1.9A，给手机当下充电宝还是完全没有问题的，前两天100元包邮在咸鱼买了15节特斯拉拆机松下18650电池，实测2900mah每节，这下可以用上了。
|
