分享一款XY379电源管理芯片资料

jltzmy · 发表于 2020-5-28 15:24:59

本帖最后由 jltzmy 于 2020-5-28 17:48 编辑

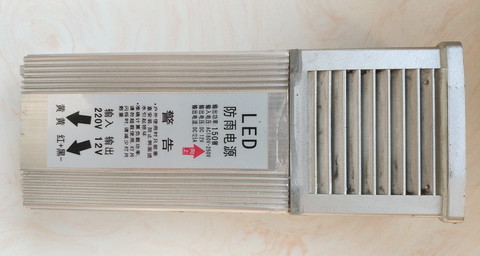

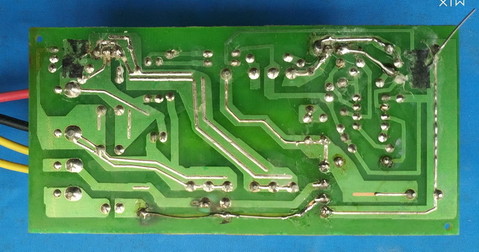

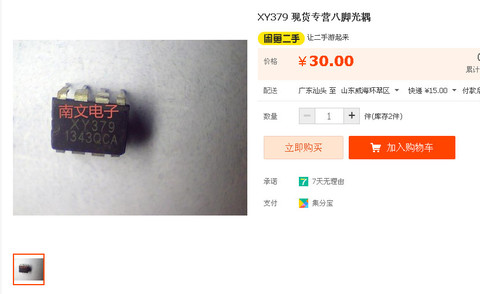

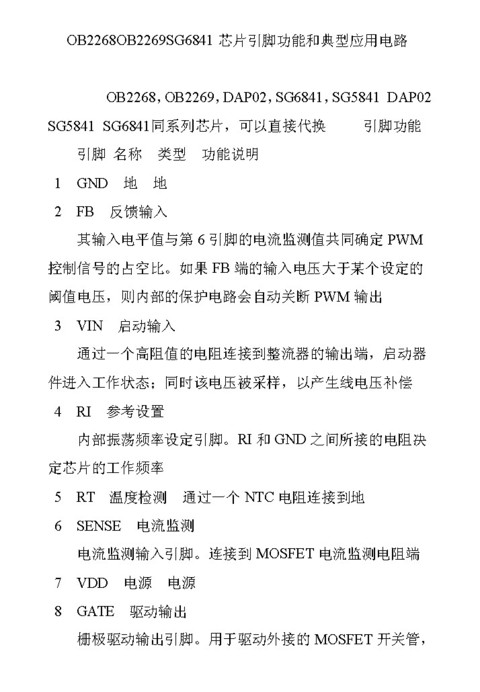

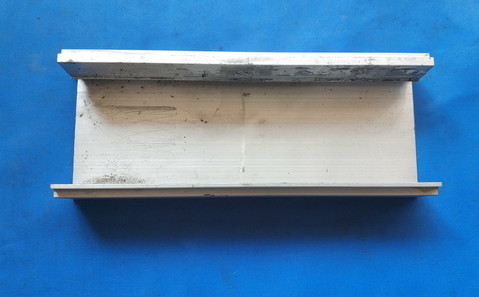

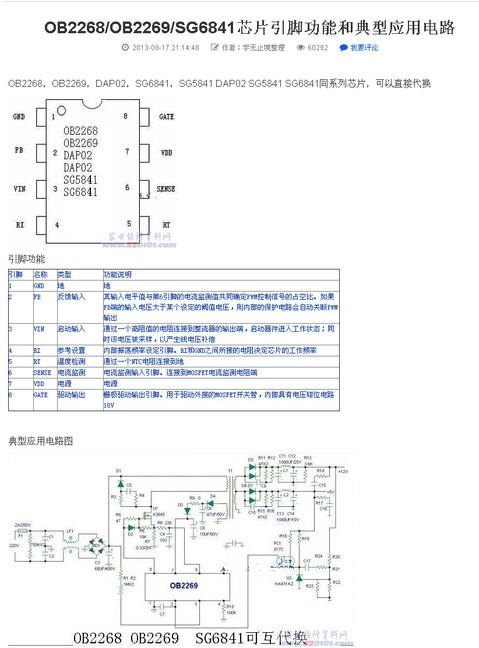

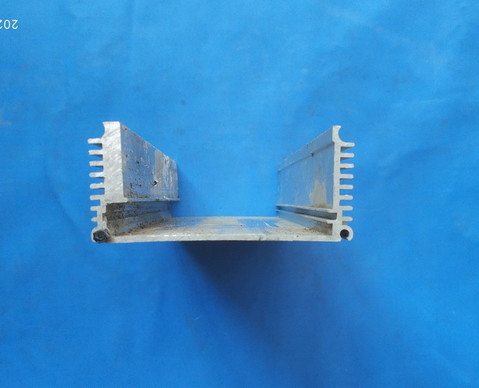

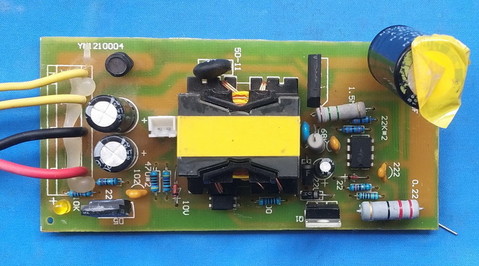

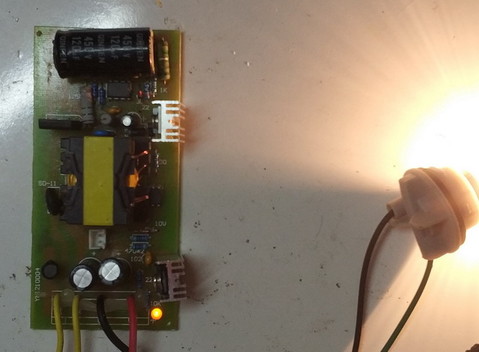

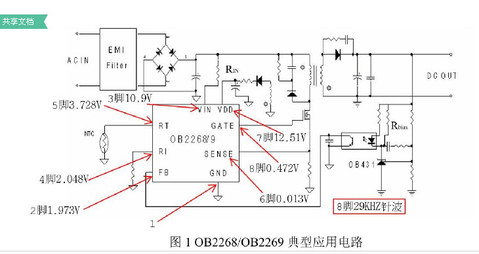

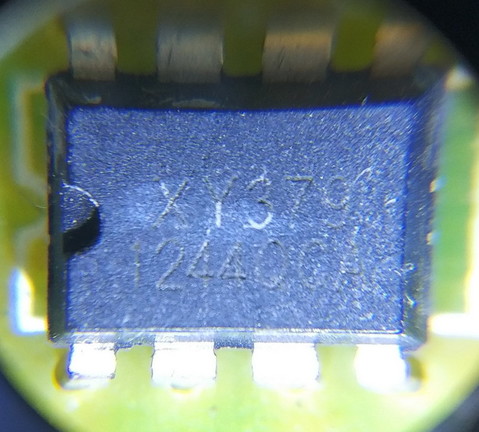

前几日去朋友那里玩，看到他正在鼓捣一个12V10A的防雨LED电源，板子已经被他焊的不成样子也没修好，看到我去，就让我帮他看看，初步查了一下，保险铜箔炸断，场管击穿，取样电阻也烧坏了，根据电源结构，这应该是一款类似3842的反激式电源，估计电源管理芯片很有可能也挂了，芯片型号是XY379，以前没见过这个型号，网上查了一下，也基本查不到资料，某宝、咸鱼等地方搜了一下这款芯片，只有一家卖二手拆机芯片的这款芯片竟然要价30元，于是朋友弃修，送给我拆件玩，说实话，这块板子倒没什么，我相中了这款电源的外壳，全铝还带个散热风扇，想着以后这个外壳能做点什么，拿回来以后，开始也没有头绪，只好根据PCB走线大致画了一下电路图，根据电路图分析，好像和以前见到一款使用OB2269芯片的电源很像，于是上网搜索OB2269的资料，结果一对照，外围原件基本一致，于是判断该XY379大概率就是OB2269，至于上面的丝印很有可能是厂家为了保密等原因自己打的丝印，这也就不难理解为什么网上查不到这款芯片的原因了，既然很可能是OB2269，那就去某宝找了一下，其中一家0.53元还包邮，于是，下单买了2个，收货后，换上场管，换上取样电阻，换上OB2269，串上灯泡试机，结果一次性点亮，完美修复。这里分享给朋友们，供参考。

巍巍兴安 · 发表于 2020-5-28 16:02:28

XY379芯片竟然要价30元-----都可以再买个整体电源了吧！

勇闯沙滩 · 发表于 2020-5-28 16:36:04

这样的电源倒没什么，可是芯片不按套路出牌很坑的。

hc061218 · 发表于 2020-5-28 17:31:08

果然是高手

jltzmy · 发表于 2020-5-28 17:45:44

巍巍兴安发表于 2020-5-28 16:02
XY379芯片竟然要价30元-----都可以再买个整体电源了吧！

就是，估计卖家也是瞎蒙的，这种破电源新的才几个钱，呵呵

jltzmy · 发表于 2020-5-28 17:51:38

hc061218 发表于 2020-5-28 17:31
果然是高手

高手不敢当，主要是这款电源比较简单，总共也没几个件，画图也简单，就是反过来根据图纸猜测芯片真实型号费了点脑子和时间。

wgh1027 · 发表于 2020-5-29 13:41:45

巍巍兴安发表于 2020-5-28 16:02
XY379芯片竟然要价30元-----都可以再买个整体电源了吧！

物以稀为贵

月台故事 · 发表于 2020-5-30 06:51:01

高手高手
