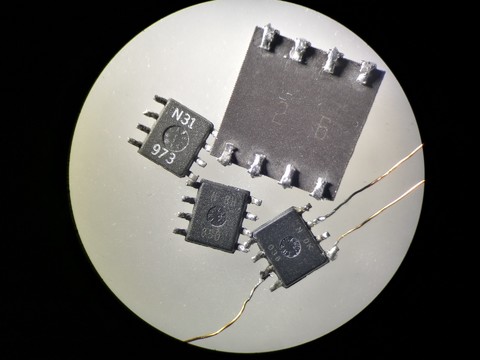

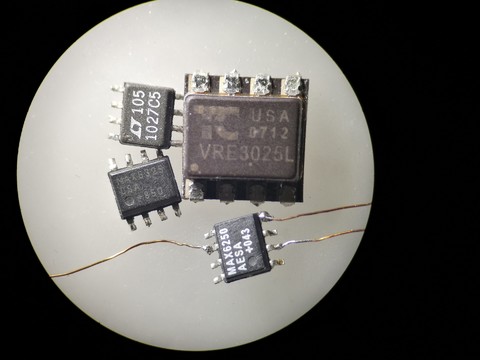

       没事测测草民基准,没发现想要的,总是有的指标不理想,虽然LM399不是最好的,但想达到它的指标也是一个不小的坎。看看下面这几个的合影,其中一个还是价格挺高的,也是短稳最差的。那个打磨的MAX6250很让人纳闷,短稳不错,温飘比MAX6250的指标还好,小于1ppm,底噪也在1.5uVP-P左右,就是时飘不好,不知是何物打造的?温飘最大的是那个LT1027,但也符合指标最大3ppm。还有一个没参加合影的MAX6350,温飘也可以,同样是时飘不理想。见附图和测试图。
mm1.jpg mm2.jpg

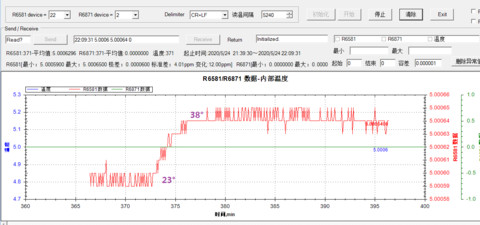

这张图是打磨的MAX6250的温飘测试。

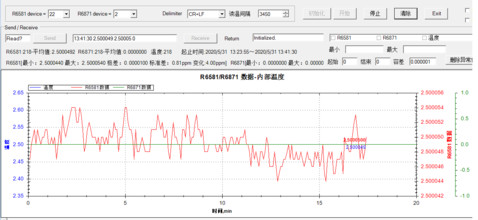

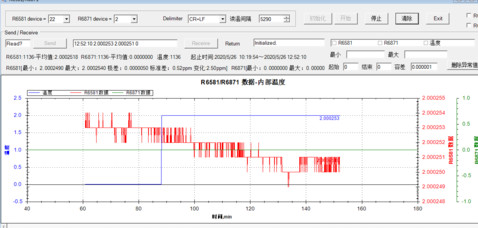

这张图是时飘测试,为了观测到ppm级,特意用金属箔孪生电阻分压到3V一下。半个多小时就跌一个字,时间越长,跌落间隔也越长,几小时或更长跌一个字。

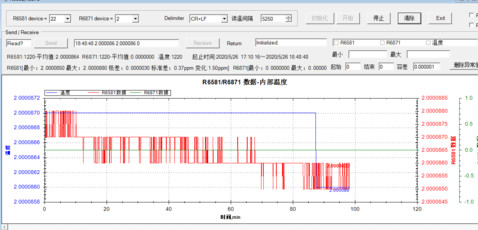

这张是LT1027的时飘图,同样用电阻分压,比那个打磨的MAX6250好点。

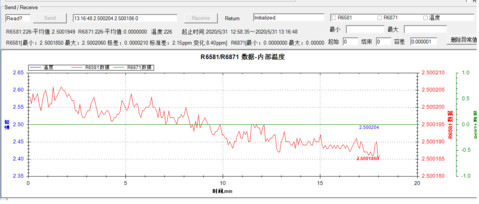

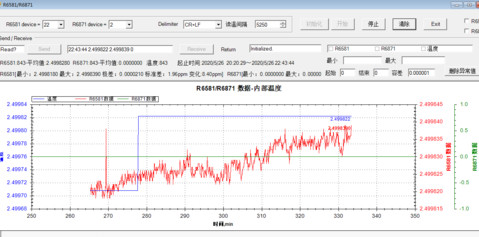

短稳最差的是这个VRE3025L,ppm级稳定不了。

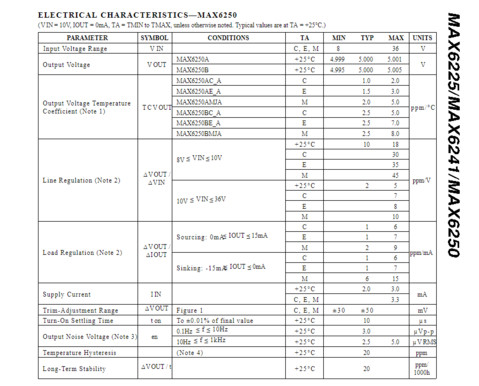

附一张MAX6250的指标图
就便测量了两个TL431,两个基本一样。
zz.png zz1.png
上述基准只是我手中的测试结果,除了那个MAX6250看出是打磨的,其它的也不知是否是真品,或者不是合格品的及已损坏的,总之没测出较为理想的数据,离LM399还是有段距离,也不如AD588BQ,看来要想有6位半的长稳,还得从LM399AH中选择。



发表于 2020-5-31 16:56:41 来自手机 | 显示全部楼层
如果要找基准替代6.2v的1n829a,用哪个基准好呢
 楼主| 发表于 2020-5-31 17:14:13 | 显示全部楼层
fslichong 发表于 2020-5-31 16:56
如果要找基准替代6.2v的1n829a,用哪个基准好呢

看你用在哪上了。
发表于 2020-6-1 05:21:50 | 显示全部楼层
研究透彻,谢谢分享!
