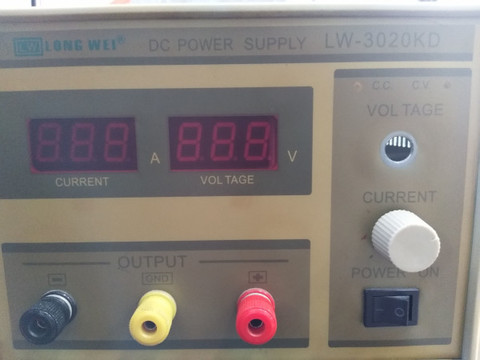

求龙威LW-3020KD可调电源图纸

ekommade · 发表于 2020-6-1 16:55:45

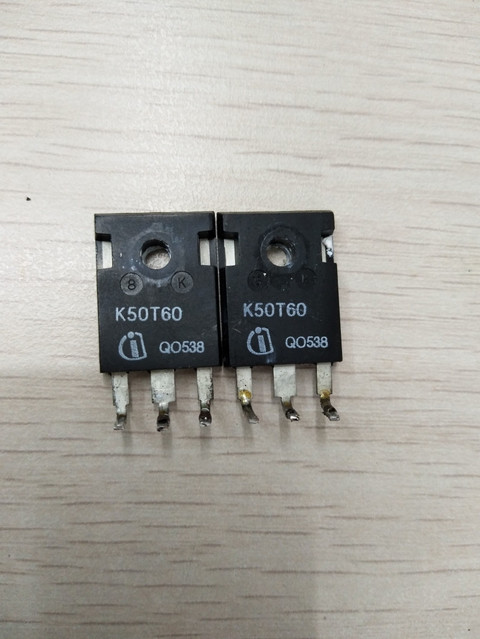

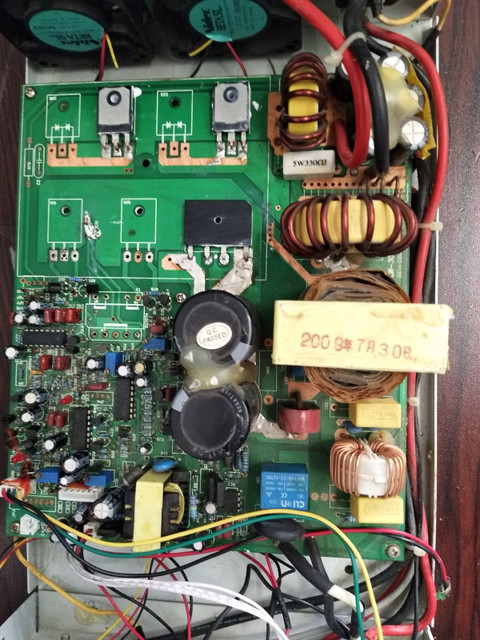

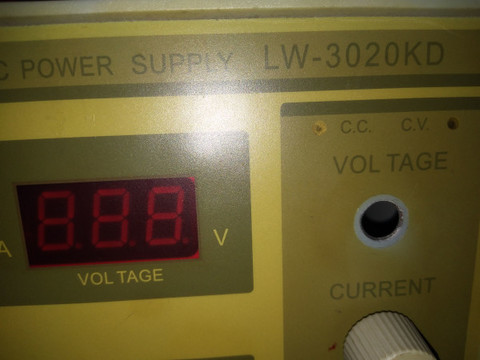

用了近十年的龙威LW-3020KD可调电源坏了，拆机检查发现是开关电源管击穿了，型号是K50T60，接着检查电源管周围电路无发现明显异常，于是网购了同型号的电源管装上，通电试机，显示数码管亮了一下，风扇转了一下，不到2秒就没反应了，断电检查发现保险丝又烧断，K50T60又击穿损坏！！！这说明电路还有其他问题导致电源管烧坏，不敢再贸然换管了，得先查清楚故障原因。但没图纸的话要花费很多时间精力，希望有这电源电路图的朋友可以分享一下，不胜感谢！undefined

fslichong · 发表于 2020-6-1 19:10:30

给你点赞，厉害，又有电源用了

散淡021 · 发表于 2020-6-1 22:04:48

这个要跑交流信号，确认G极开关脉冲正常，才能上新管试，要不上一只烧一只。

lxd7343 · 发表于 2020-6-2 06:37:56

驱动芯片494或7500吧？先看那个图腾柱部分正常不？

ekommade · 发表于 2020-6-2 09:22:58

PWM电路用的芯片是SG3525，这电路图容易找。不过这电源有点复杂，没图纸要耗太多时间精力。这台电源换了电源管，没带负载，一上电就击穿电源管，估计是取样电路出问题了，一开机PWM芯片就输出比较宽的脉冲，造成电源管瞬间过流击穿了

喜欢就好 · 发表于 2020-9-30 00:26:32

玩可调电源的是高手！
