频率计升级晶振安装方位细节

wgsd

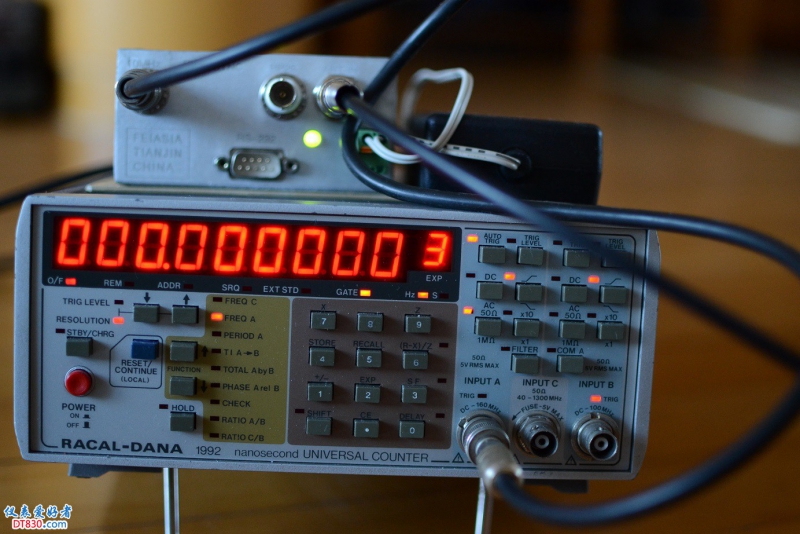

    本人几年前购的一款1992频率计，因机器原带的是低档的温补晶振，稳定度勉强到8位，与机器的分辨率11位（0.001Hz）有较大的差距，严重的拖了机器的后腿，于是给它换了个双恒温槽的恒温晶振。

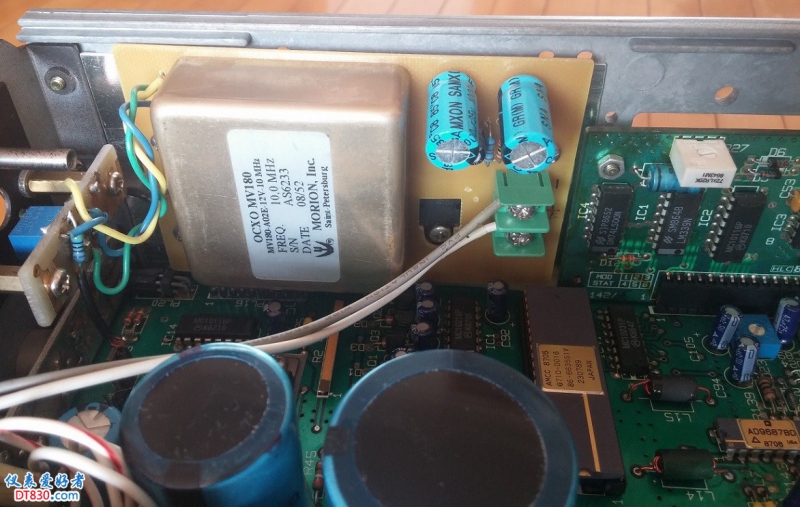

       本来晶振的安装方位没见有什么特殊要求，所以就选择比较方便，靠机箱侧面的位置，立式安装。即不占太多地方也便于检修。

晶振更换后，频率计有了质的提升，第11位偶尔有数字计数时正常的一个字的闸门误差，但基本上是24小时没见有一个字的真实误差（监测GPS）。

可是，在后期的一次GPS测试中，为了观看方便，把机器的支腿打开，前脸抬高形成一个坡角。忽然发现末位数有了3个数的变化，机器恢复平放，变化的数字也随着恢复。接着把机器立直看看，频率变化了近5个字，难道双恒温晶振对安放角度还这么敏感。

为了确定频率变化的根源，把晶振拆了下来，在机器外做前后左右等各种方位的翻转倾斜实验，果然会引起频率的不同变化。因为恒温槽内的温度是有不同梯度的，位置的改变使内部的核心晶振所处的温度梯度发生了改变。

这怎么办，机器每次支腿时还得换算？经过反复变换方位角度实验，发现晶振成水平放置，前后左右倾斜，有一个方位，倾斜一定角度（支腿高度），频率没有改变。

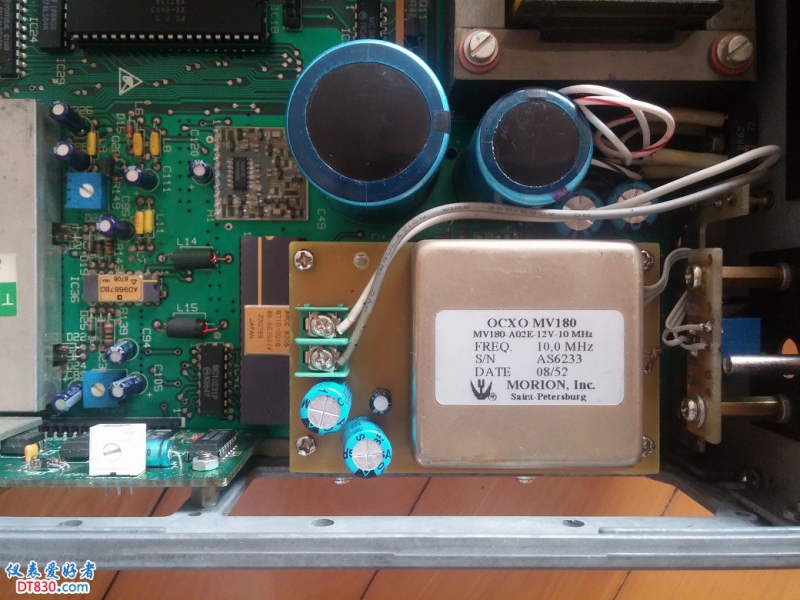

最后，按着实验结果，把晶振又改成了现在这种安装位置，杜绝了支腿带来的影响。

不知大家是否遇到这种情况，也许我这是个个列，如果发现有这种现象，不防改变下晶振的安装方式试试。









wgsd

43545

wgsd 发表于 2017-10-9 10:53

看起来不错，价不便宜啊。

wgsd

43545 发表于 2017-10-9 14:37
看起来不错，价不便宜啊。

       谢谢老大关照

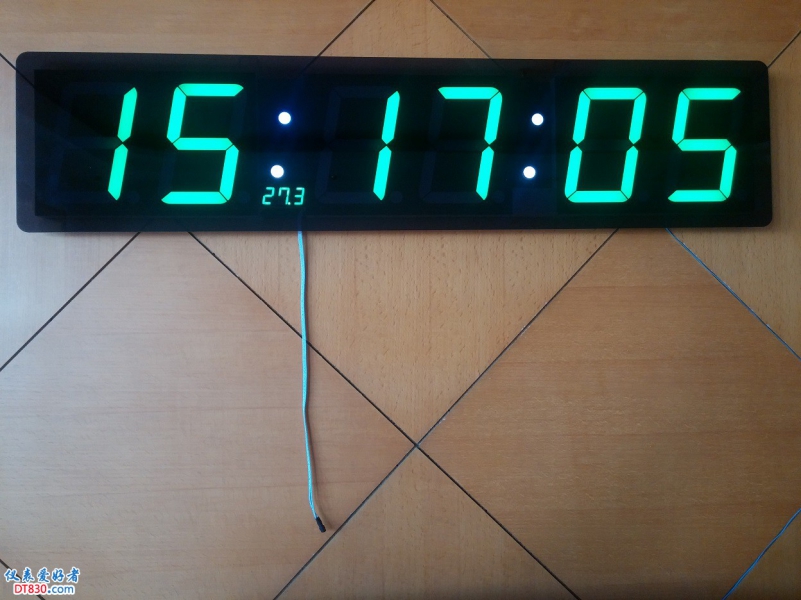

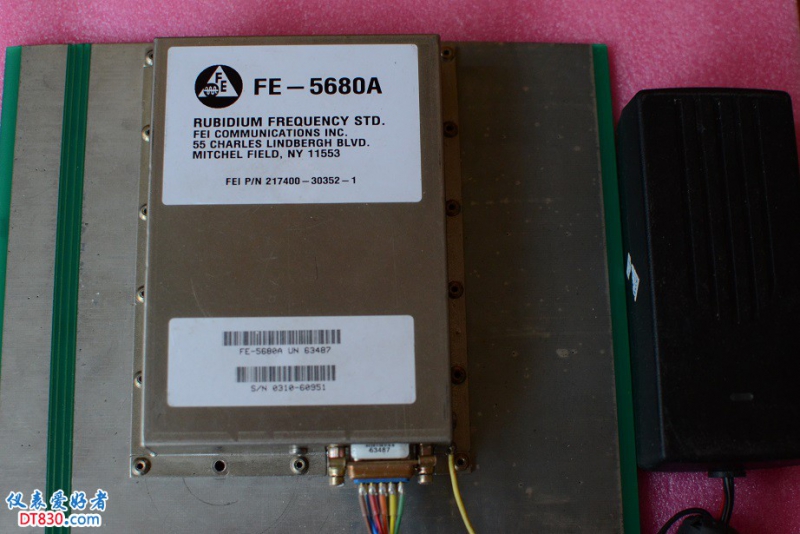

       几年前只为了这款表走时精确些，于是上了频率计，一发不可收，接着改晶振，上铷钟、GPS驯服钟。
       掉坑里了，折腾啊。
