ZX7-200焊机维修一例

[复制链接]
发表于 2020-6-5 22:05:40 | 显示全部楼层 |阅读模式

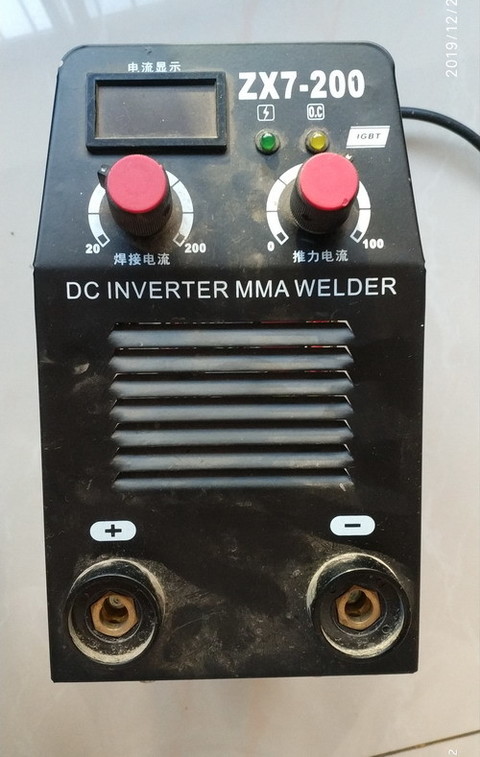

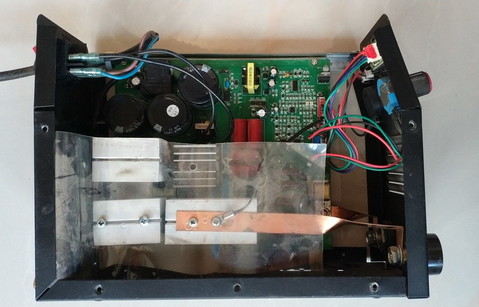

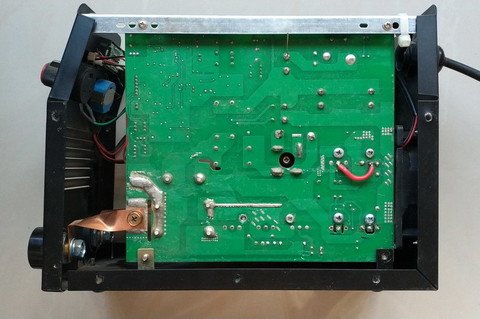

       一个开汽修的朋友电焊机坏了,让我帮忙修一下,型号是:ZX7-200小型单板机,故障现象时开机时空气开关跳开,说明有严重短路现象,经查,两只型号为40T65F的IGBT击穿,管脚连接处部分铜箔炸断,S25VB100整流桥击穿,更换整流桥和IGBT,并用导线跨接铜箔后故障排除。















本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

×
发表于 2020-6-6 00:50:14 来自手机 | 显示全部楼层

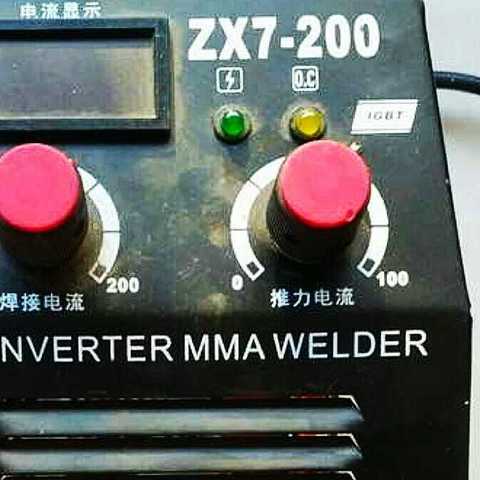

推力电流是什么意思?


本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

×
 楼主| 发表于 2020-6-6 01:52:13 来自手机 | 显示全部楼层
我不会焊接,也不大懂,只是知道一点,推力电流大概的作用就是在最开始焊接时容易起弧,不易沾焊条,有点类似一个不好打火的破车有人在后面推一把就比较容易打火的意思。
发表于 2020-6-6 06:52:47 来自手机 | 显示全部楼层
好手艺,赞个
发表于 2020-6-6 07:13:11 | 显示全部楼层
现在都是这种没有变压器的电焊机,不抗用。整流桥击穿有严重短路,保护还是做的差些。
发表于 2020-6-6 07:59:02 来自手机 | 显示全部楼层
好手段 好手段
发表于 2020-6-6 08:26:30 来自手机 | 显示全部楼层
就没查查还有其它原因没有吗,这种情况还是要查查保护电路
发表于 2020-6-6 08:35:28 | 显示全部楼层
也是低压大电流工作状态吗
发表于 2020-6-6 09:28:08 | 显示全部楼层
感觉还是变压器的安全可靠。
 楼主| 发表于 2020-6-6 10:28:09 | 显示全部楼层
wgsd 发表于 2020-6-6 09:28
感觉还是变压器的安全可靠。

确实是变压器的可靠,都是纯铜线缠的,用料实在,现在这种老物件越来越少了
