ZT111数字万用表拆解，简评。

看到众仪的免费试用活动，于是申请了个。没想到还真获得资格了。
感谢众仪公司，感谢DT830.COM。

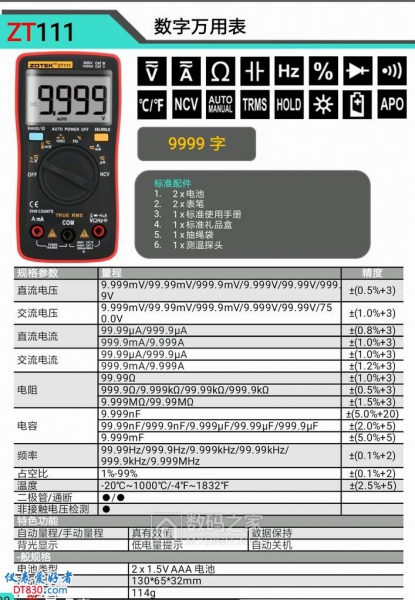

众仪ZT111 参数。



白色无印刷包装盒。

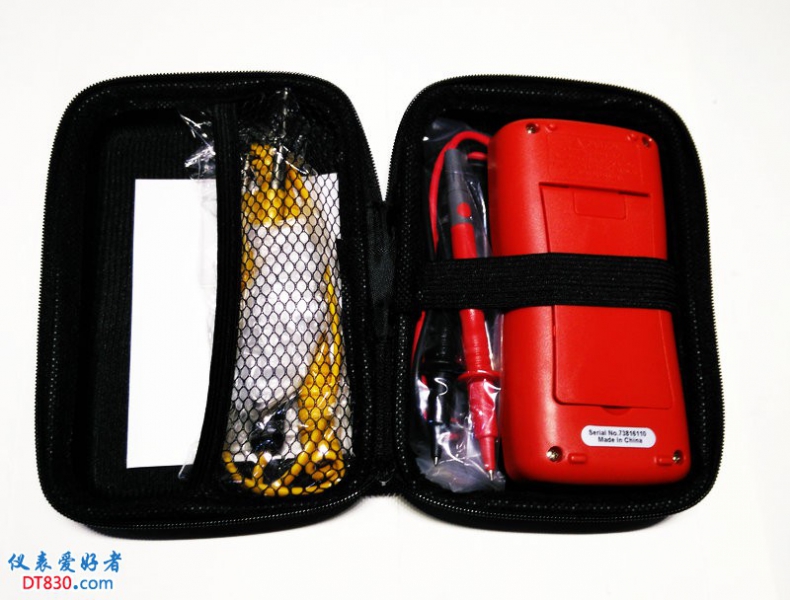

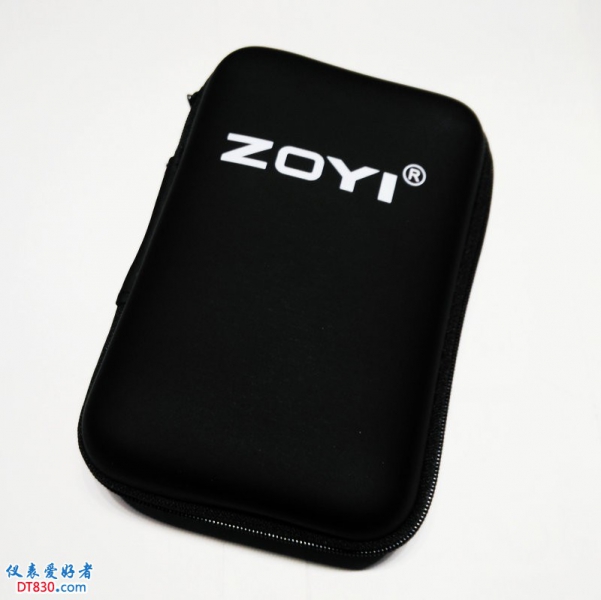

据说不带硬壳包？但是实际上还是给带了~ 方便收纳了。



表比包包小了不少。

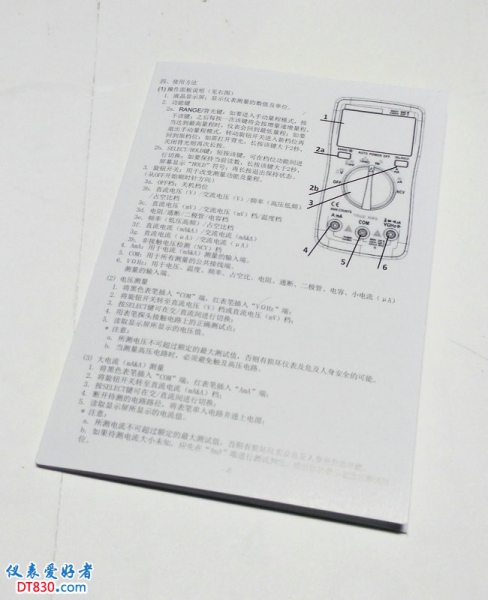

说明书。基本不需要看

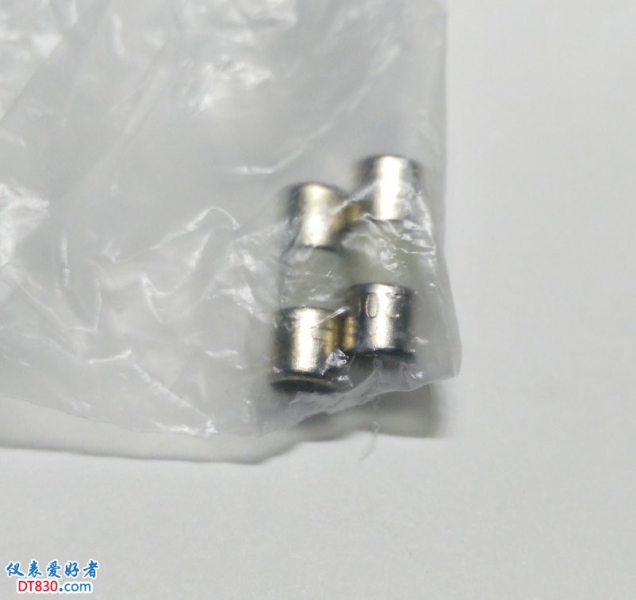

包内附件还给带了两个保险。

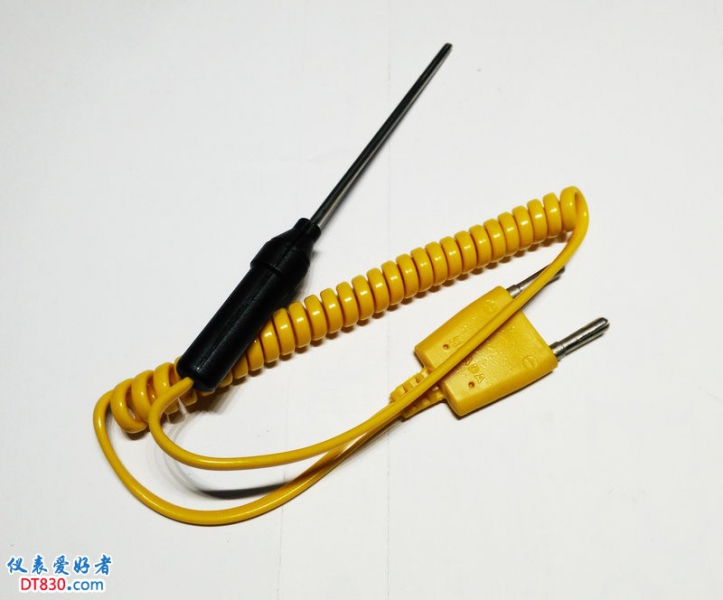

温度探头。

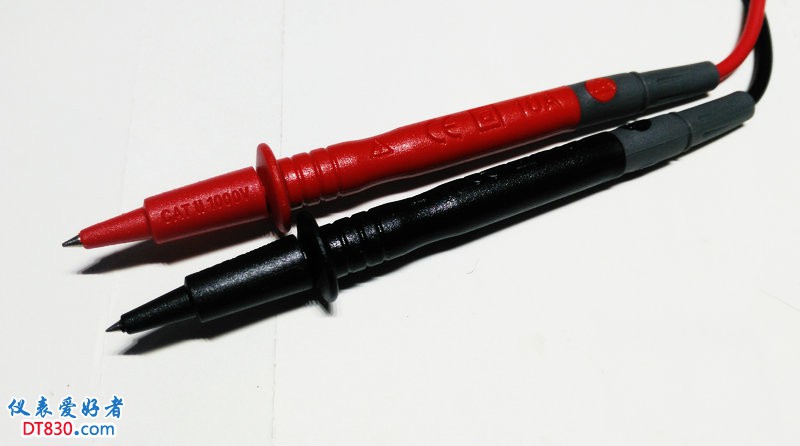

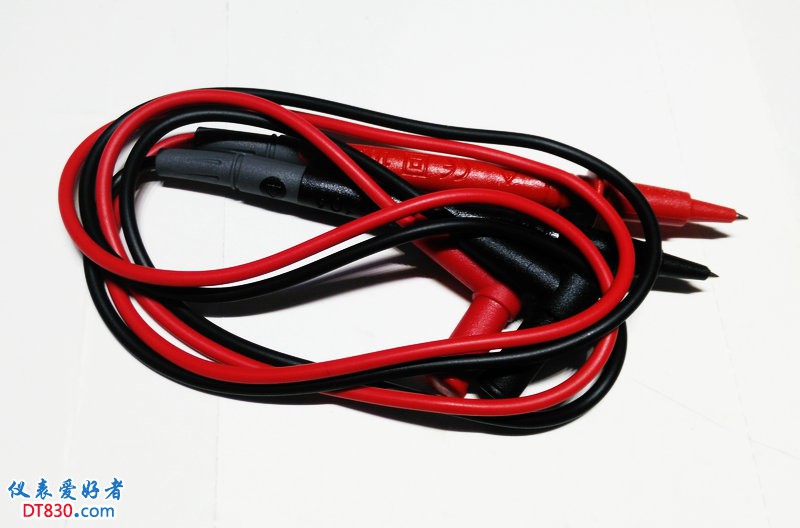

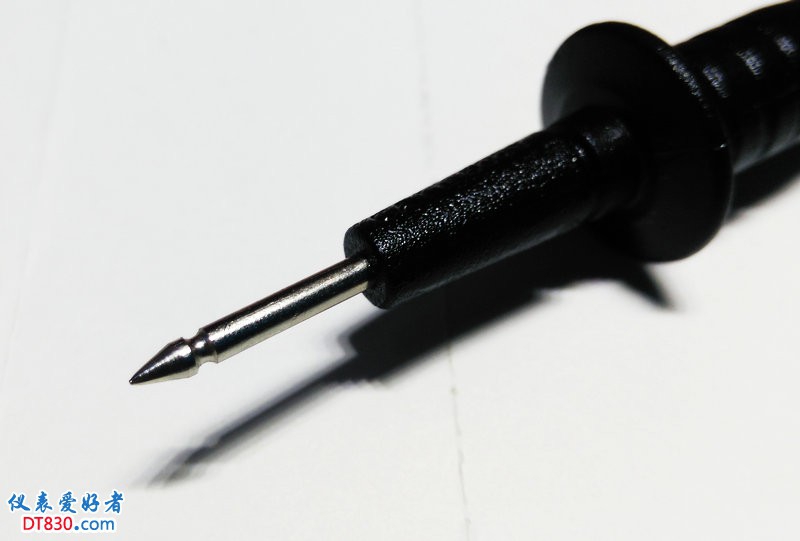

表笔。



表笔做工不错。

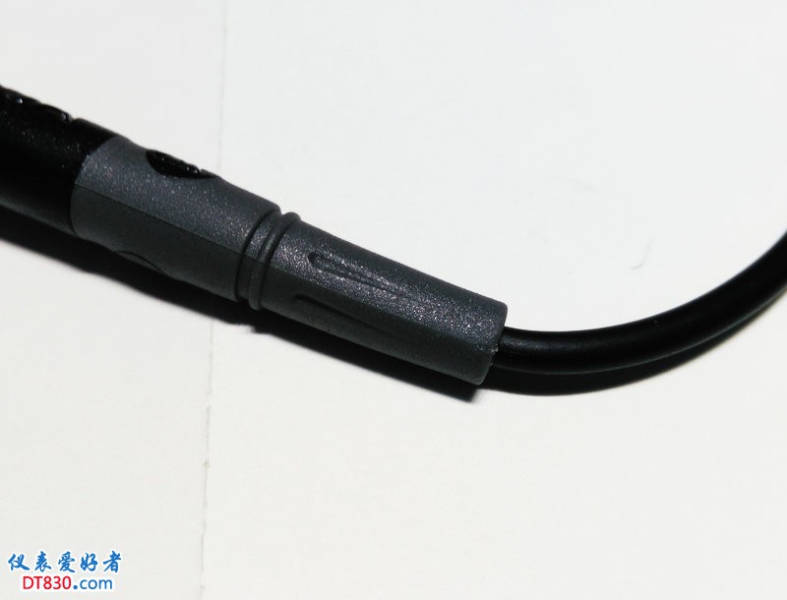

尾部直接胶封的。这样会大大降低表笔尾部断线的几率。

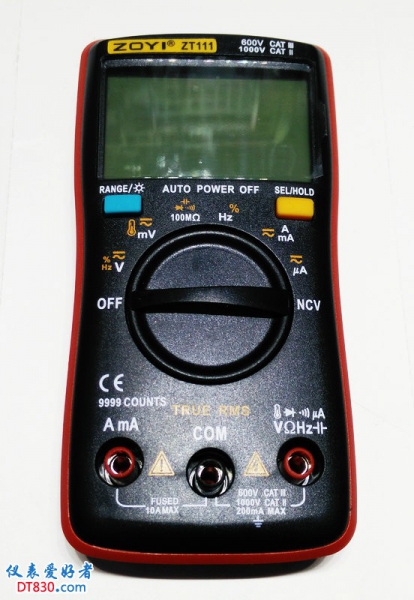

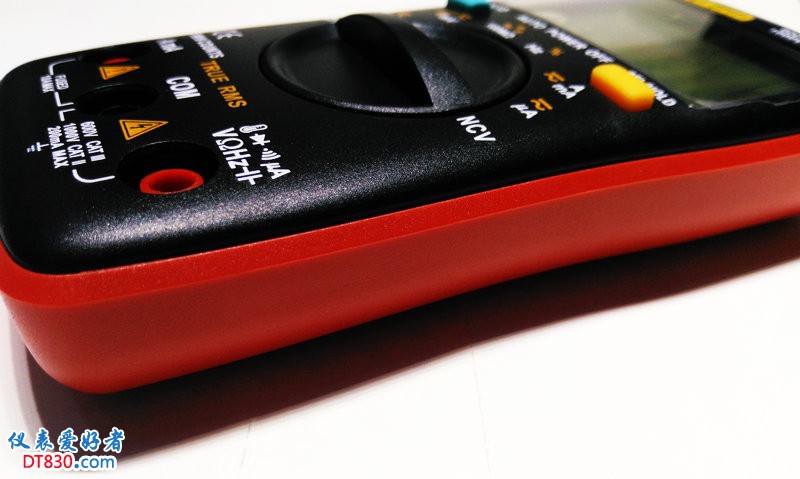

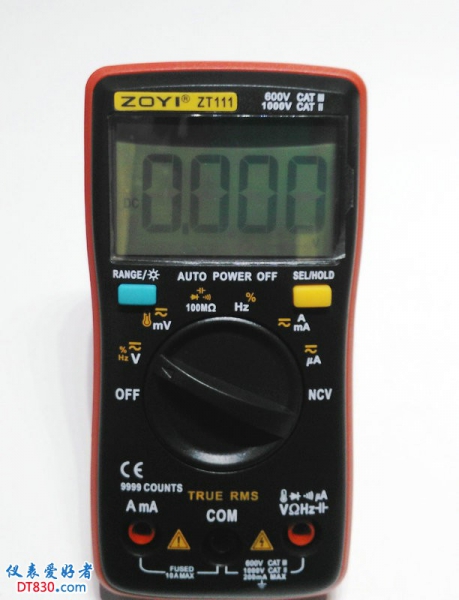

外观还是很漂亮的。虽然是小型便携表，但是丝毫没有廉价感。

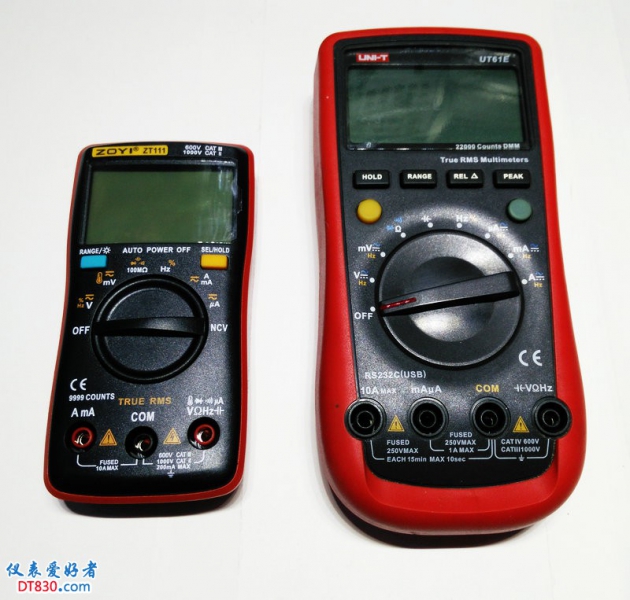

体积对比，和UT61E比一下，小了不少。

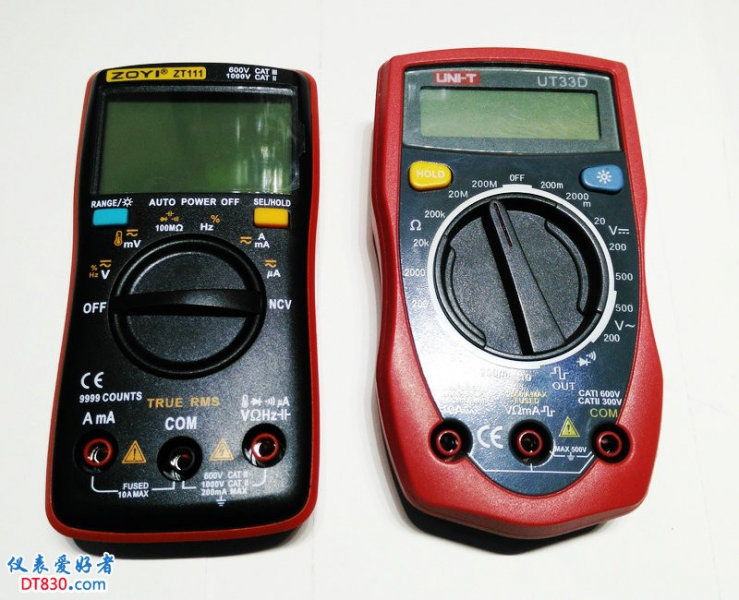

和UT33比一下，小了一圈。而且比UT33更薄一些。

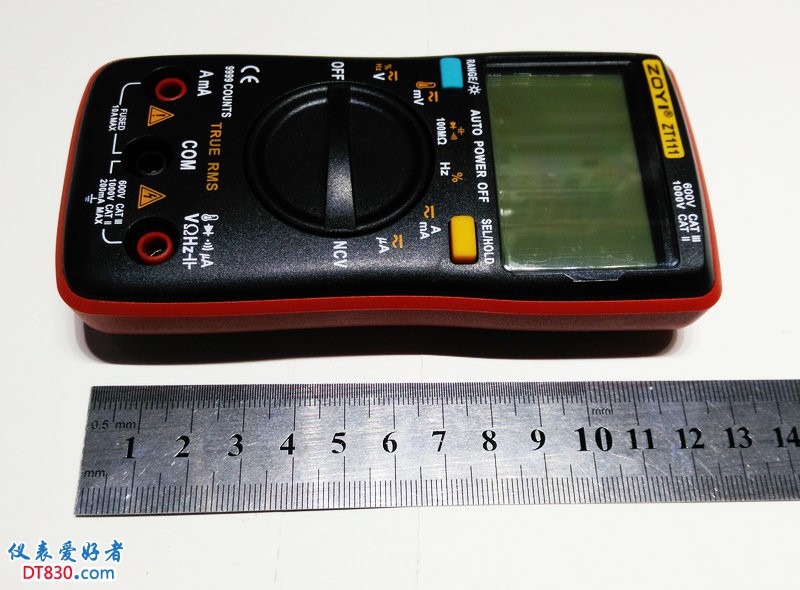

三围，长度大概13cm

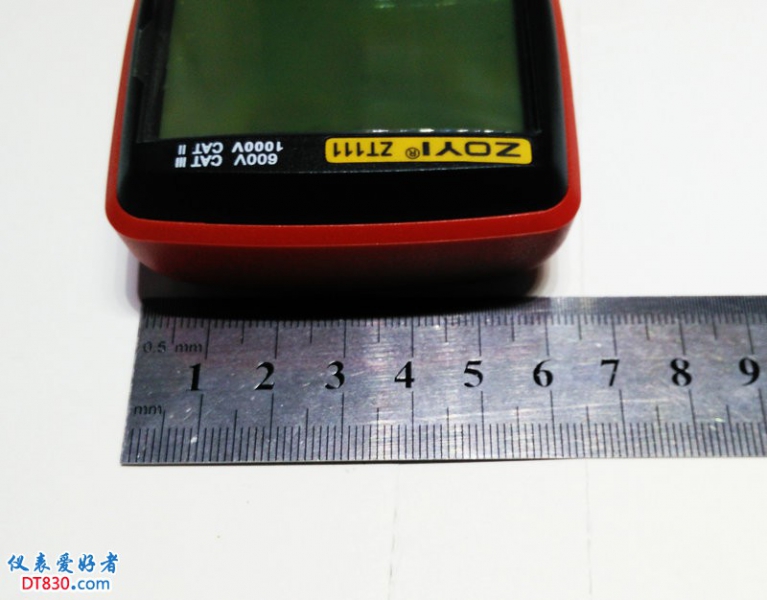

上方最宽的部位大概6.5cm

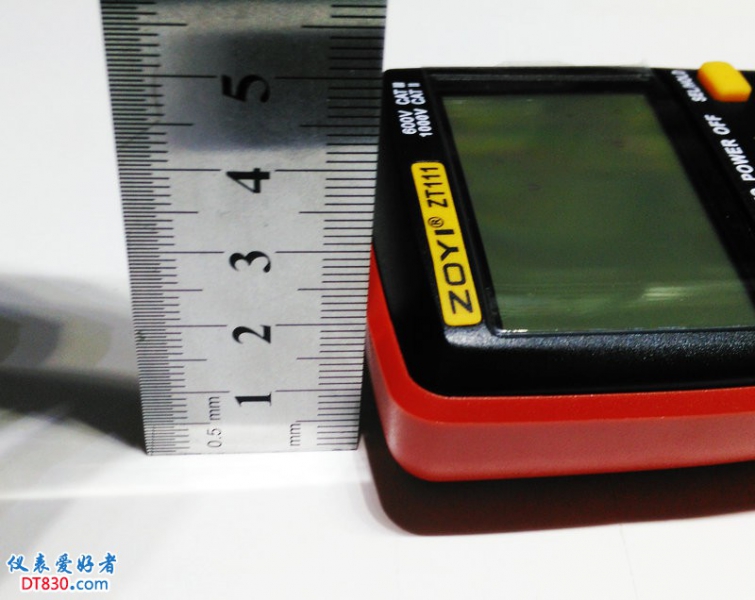

最厚的地方大约3.5cm。
这样的体积还是相当便携的。

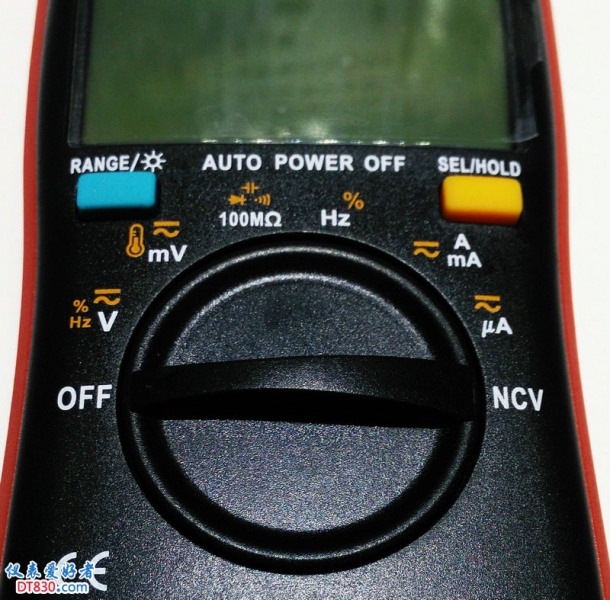

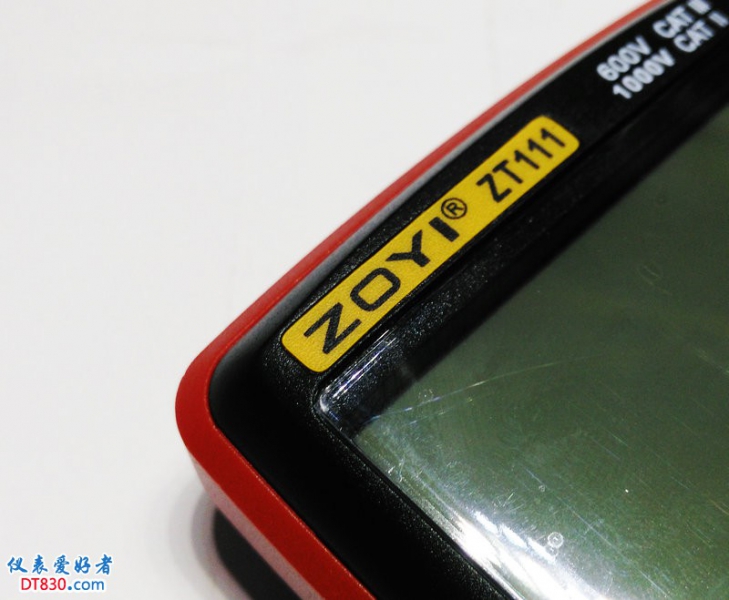

印刷部分，很清晰！

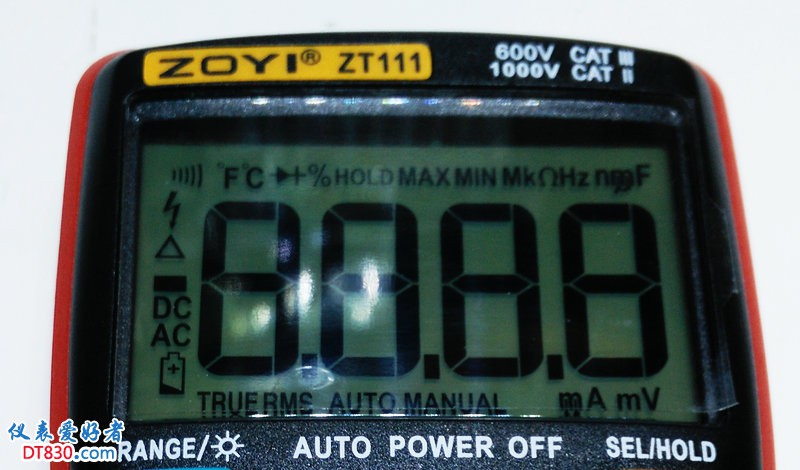

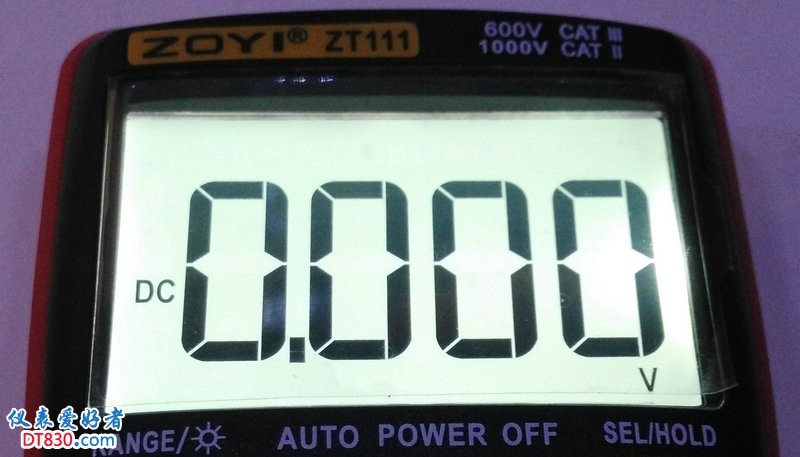

开机屏幕满显画面。

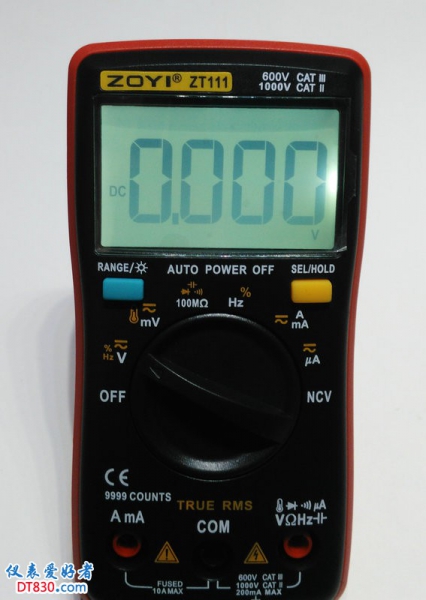

白色背光。
不过，这个背光时间好像有点太长了。差不多要1分钟才能熄。。。

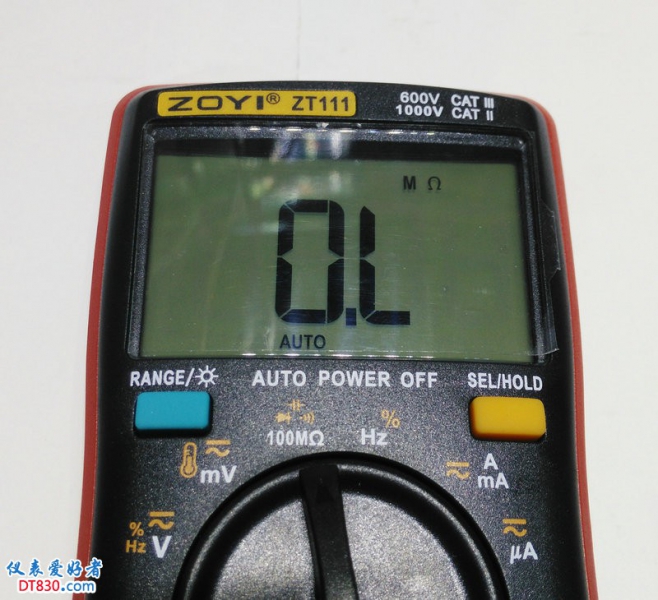

液晶屏的可视角度好像不太好。
万用表正常支撑状态下，液晶屏显示效果就变的差了不少。



开背光的话就更明显了。

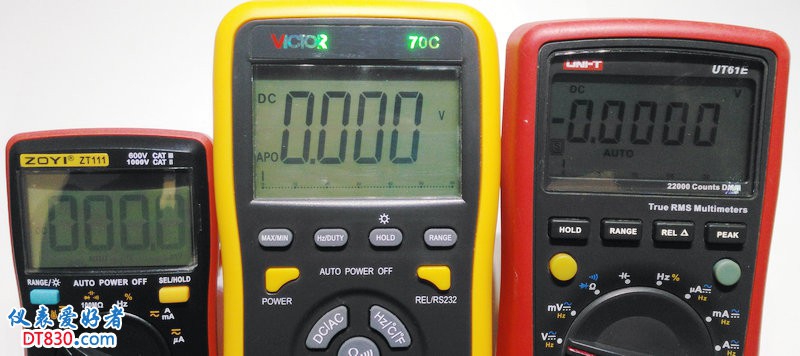

和手里另外两块表对比一下。
UT61E的可视角度最好。
70C 和ZT111的差了点。
有空试试看换个偏光片是否会好点？

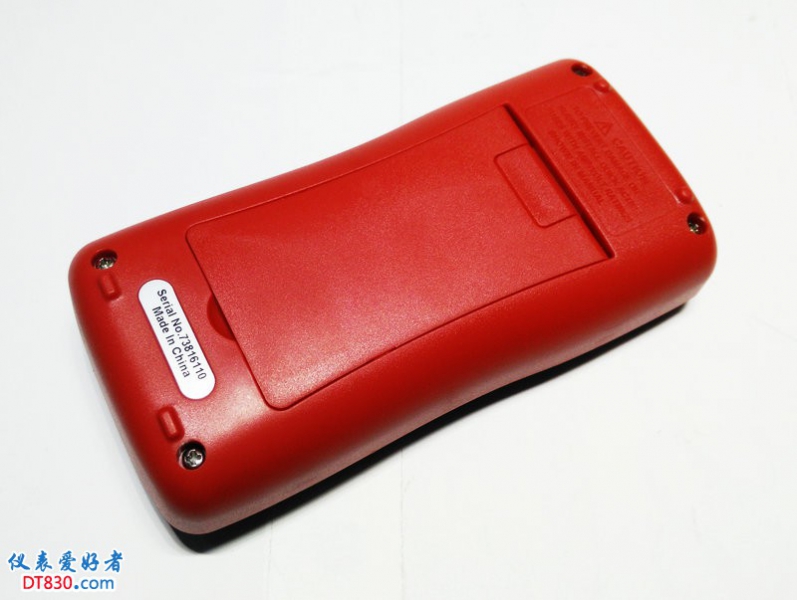

背面四颗螺丝固定外壳。



红色的部分，没见到实物的时候以为是保护胶套。
实际上红色部分是塑料的后壳。对于我这样爱惜设备的人来说，要是再加个软胶套就好了。

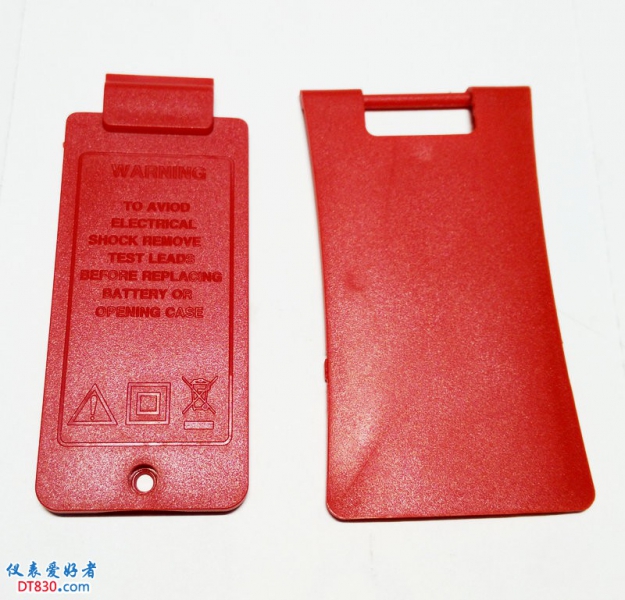

电池盖和支架。拆解后这两部分是分离的。

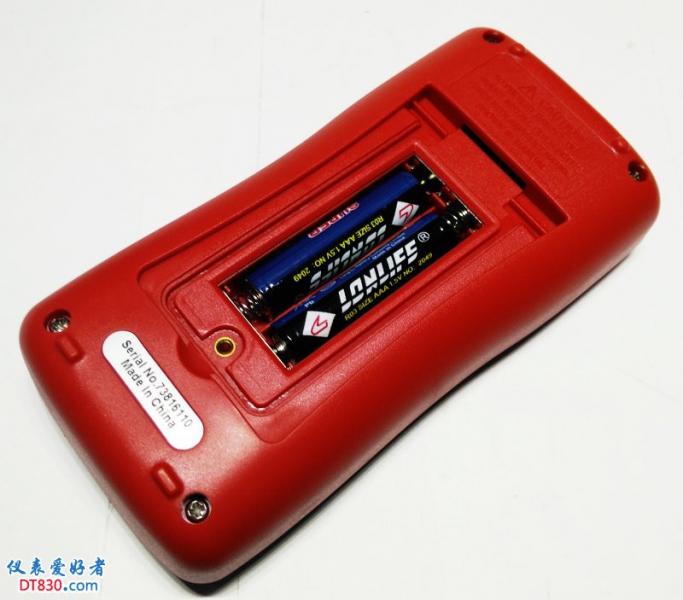

使用两节AAA电池供电，这个必须严重好评！
相比6F22来说，AAA实在是太方便了！

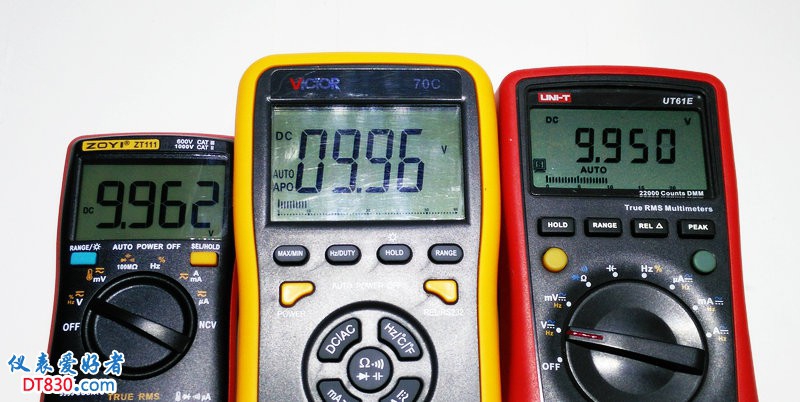

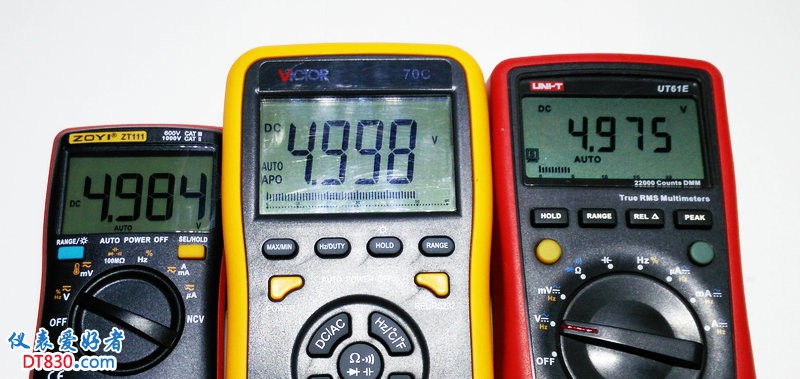

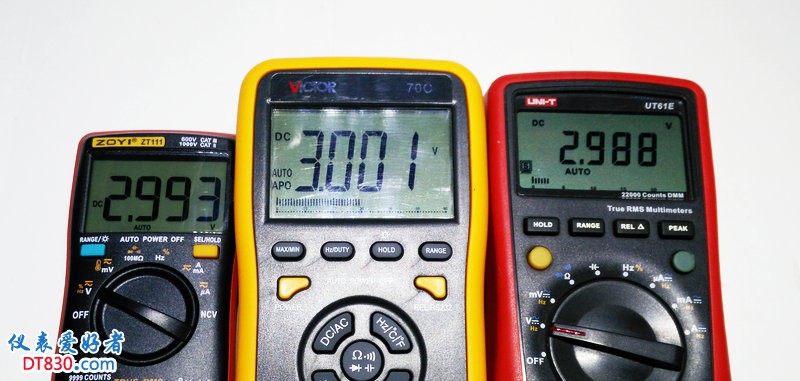

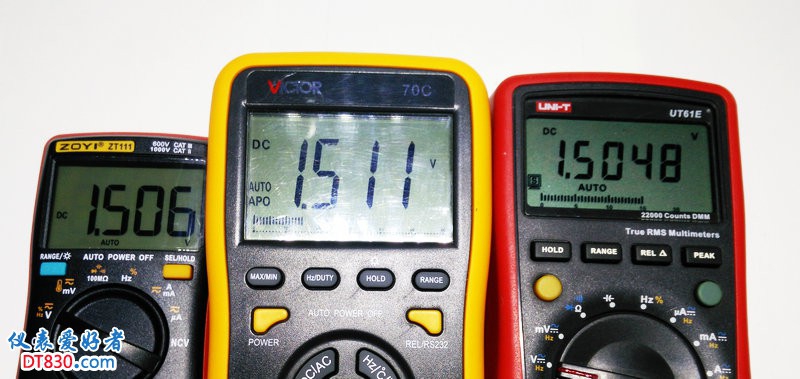

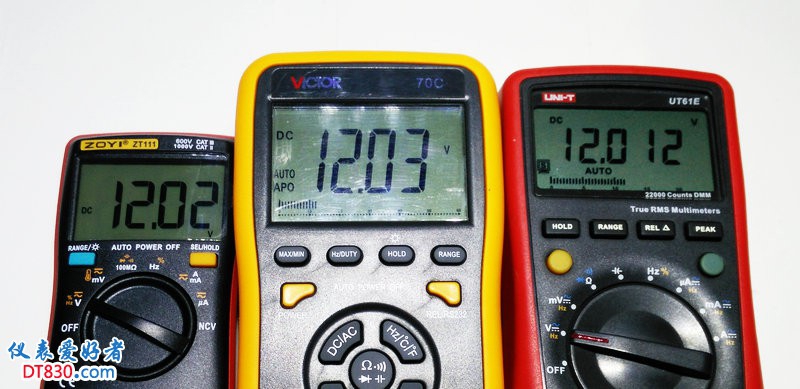

三个表一起对可调电源输出电压进行测试。
三个表都是出厂时状态，后期没有进行过调整。
可调电源输出精度不是很高。仅供参考吧。












表多了就是这样。。。这让强迫症有点。。。
不过，对我来说，小数点后两位意义不大了。



电阻档自动量程转换的有点慢。。。



开始拆~~~

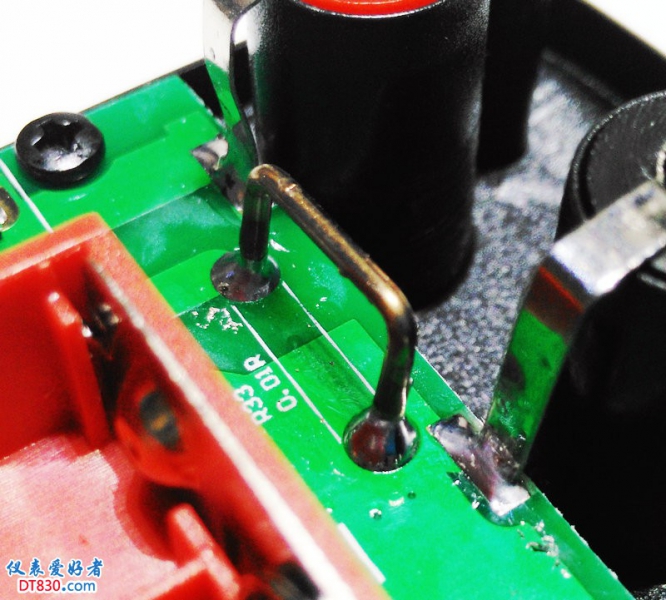

0.01欧取样电阻。

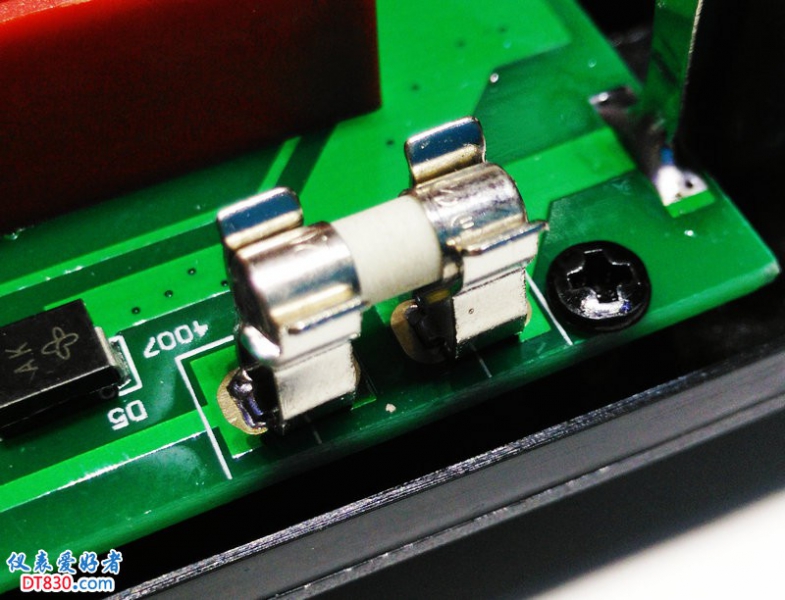

陶瓷保险管。

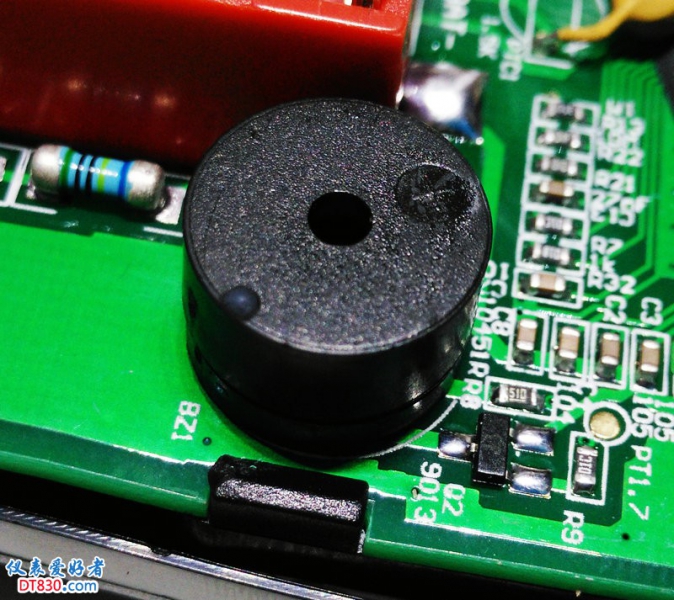

蜂鸣器。不得不说，在61E  70C  和ZT111里，ZT111的蜂鸣音量是最大的。
70C 的蜂鸣音量真心小。。。很容易听不到。。。

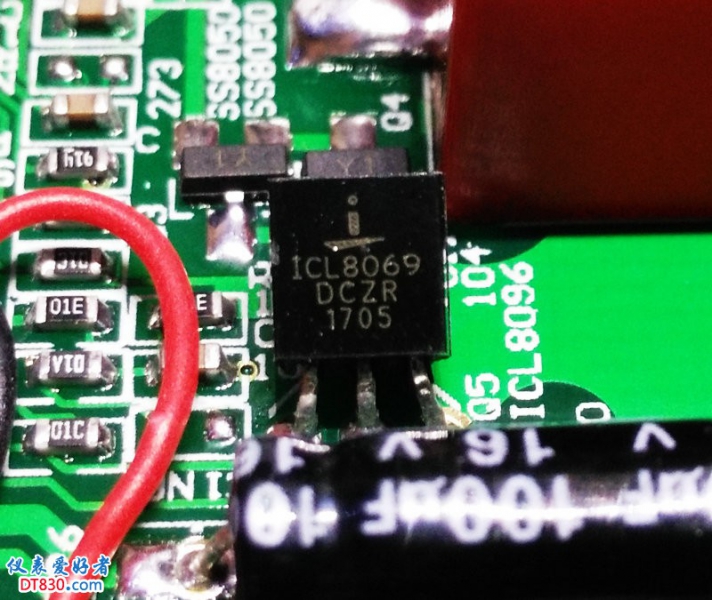

ICL8069电压基准。

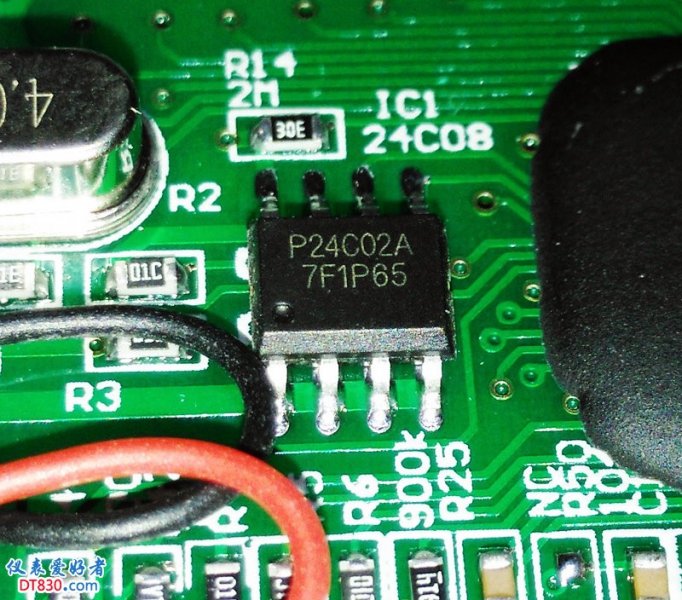

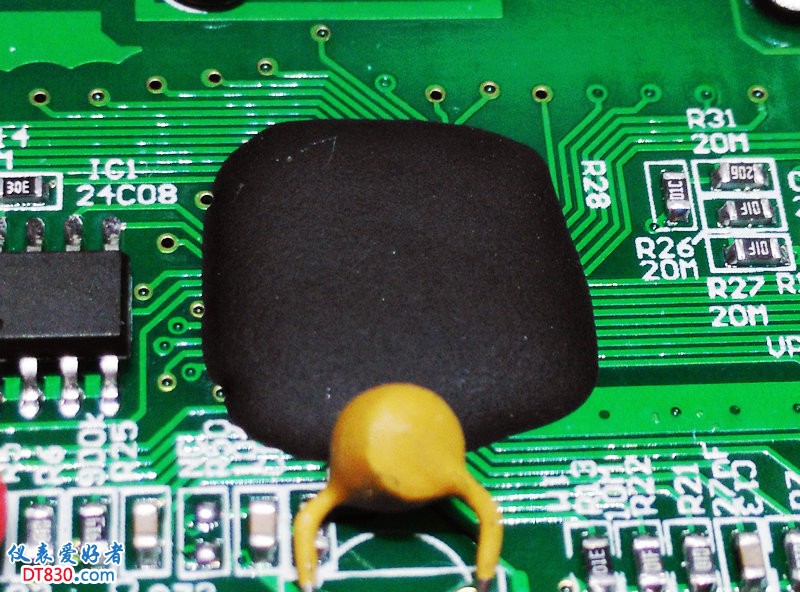

24C02的F。



牛屎单片机。

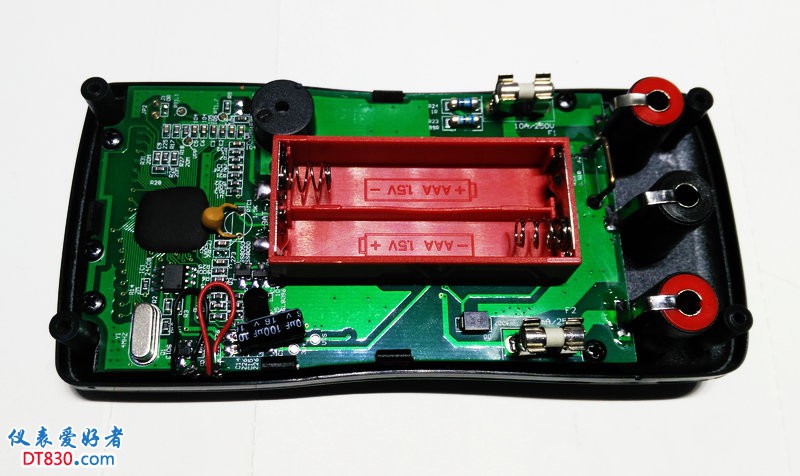

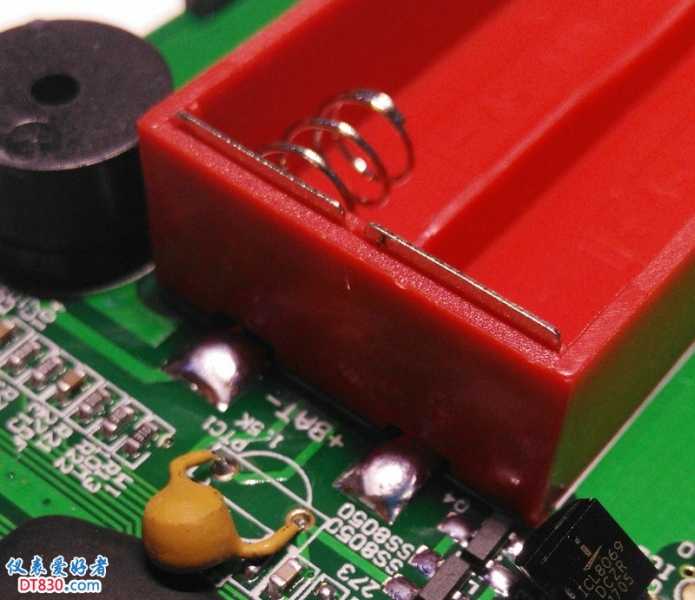

电池盒正负极触片直接焊在电路板上。

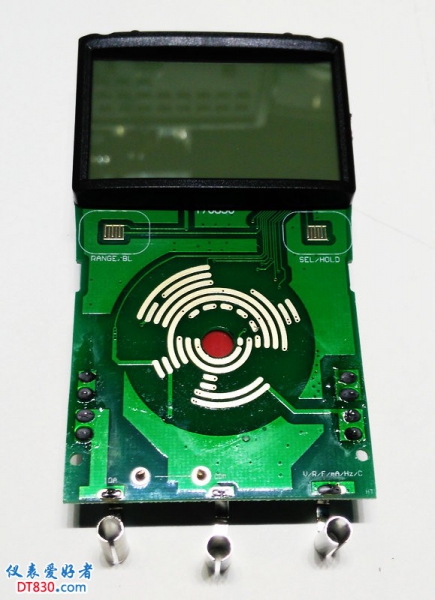

正面。

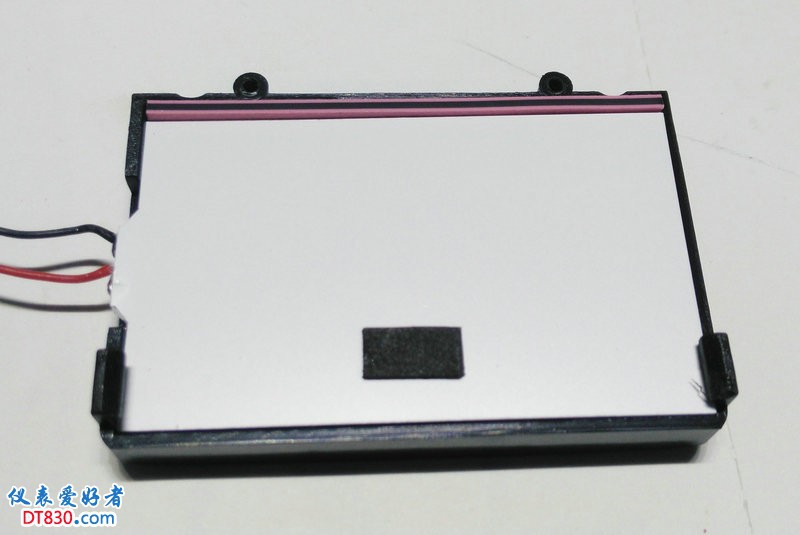

液晶屏。导电橡胶连接。

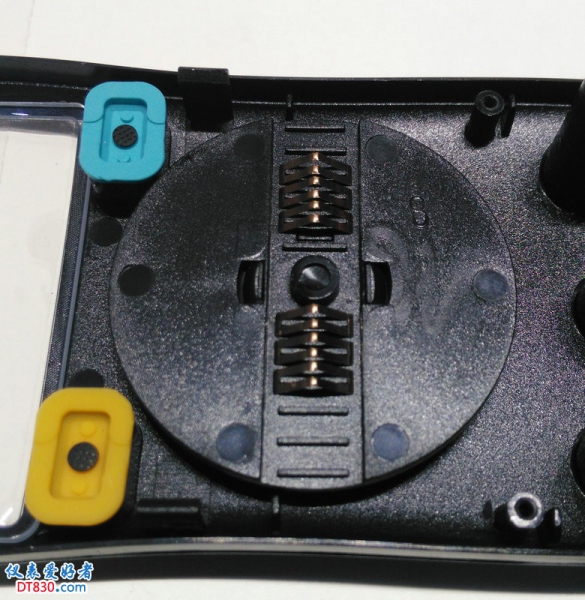

转盘。

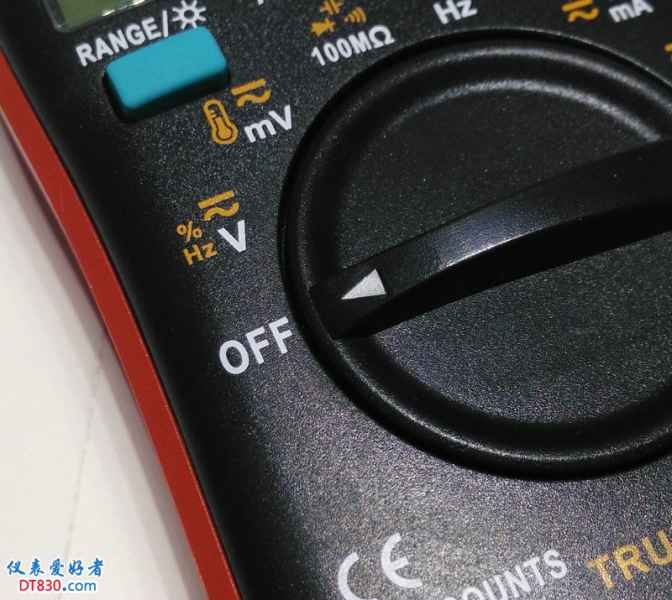

剪了一块白色不干胶膜贴在转盘上。
转盘位置一目了然。



强迫症，看到表的后盖没有屏蔽。于是打算自己加个屏蔽层。

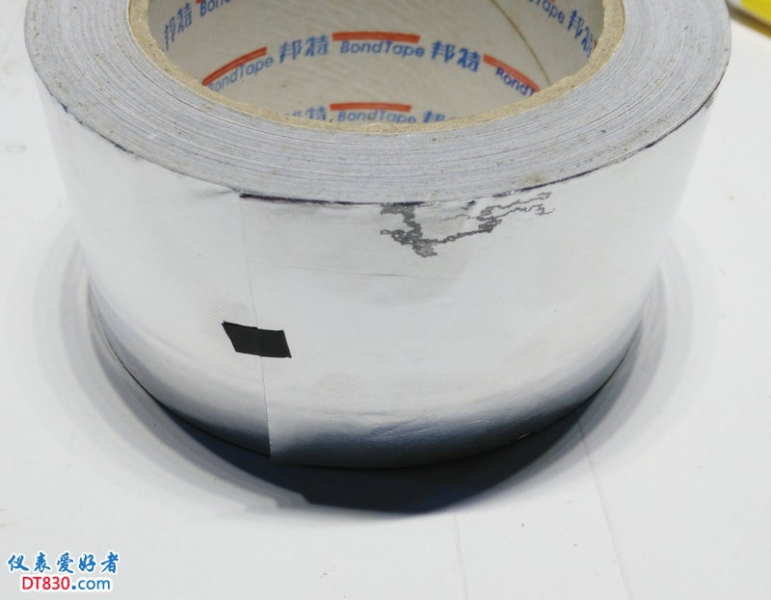

剪一片铝箔胶带，在铝箔面再贴一层透明胶布防止短路。

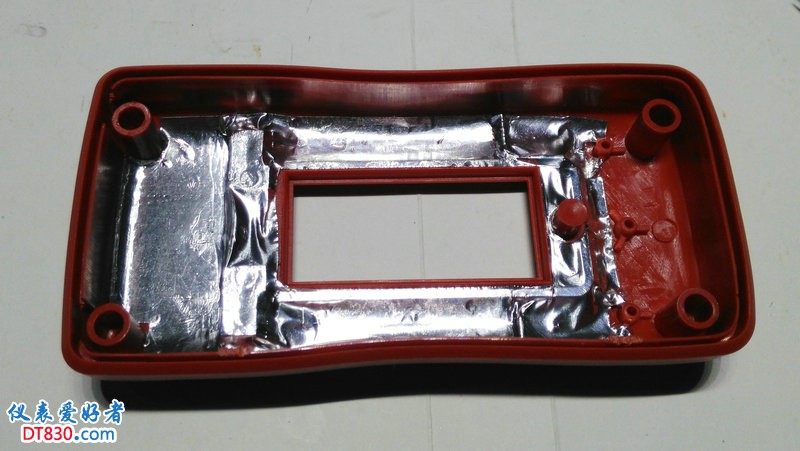

修好形状以后贴在万用表的后盖上。

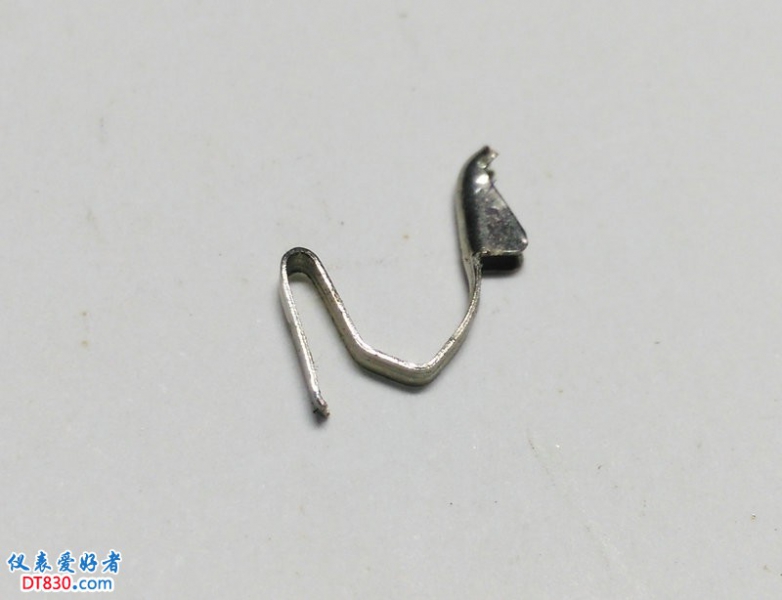

找了个旧充电器的电池触点，弯曲一下用来连接屏蔽层。

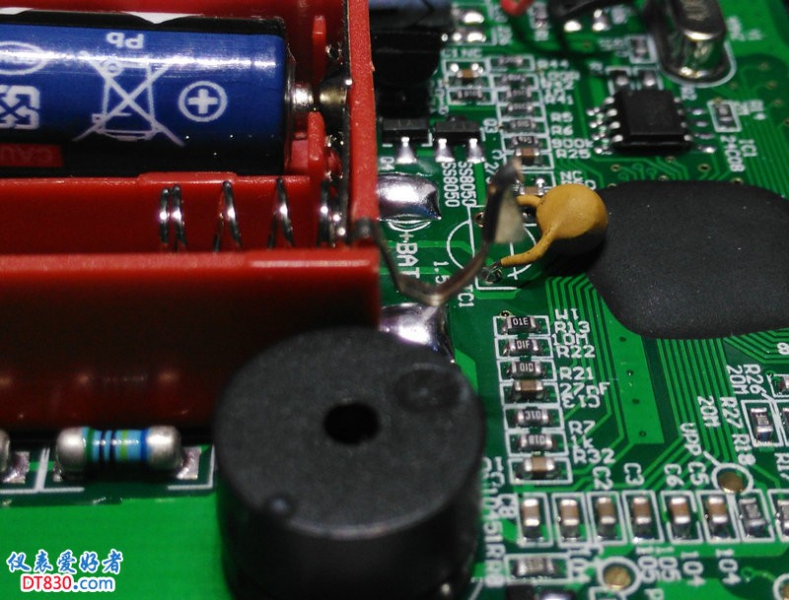

弯好的弹片直接插在电池盒负极弹片的缝隙里。
把滤波胶带上对应的位置的透明胶带切个小口。
这样装上后盖就接触上了。



总结：ZT111算是便携表里功能相当全面的一款，而且还是自动量程，用AAA电池供电。这些都是我想要的。
体积小，非常适合外出携带。
建议改进，液晶屏可视角度小，某些场合某些放置位置容易造成读取困难。希望会有所改进。
还有就是外壳，建议增加一层软套做保护。
