众仪ZT-5566蓝牙音箱万用表试玩。

今年DT830的小伙伴们最期待的，应该就是5566了。
台式万用表造型，又加入了蓝牙音箱，时钟，闹钟，温度显示这些功能。
在表界里，估计是头一份了。
有幸获得ZT5566的获赠资格，在此感谢DT830，感谢众仪。此台ZT-5566为工程样机。
废话不多说了，赶紧开箱吧。
5566的包装盒真是超级大！比ATX电源的包装盒都大了一圈。。。

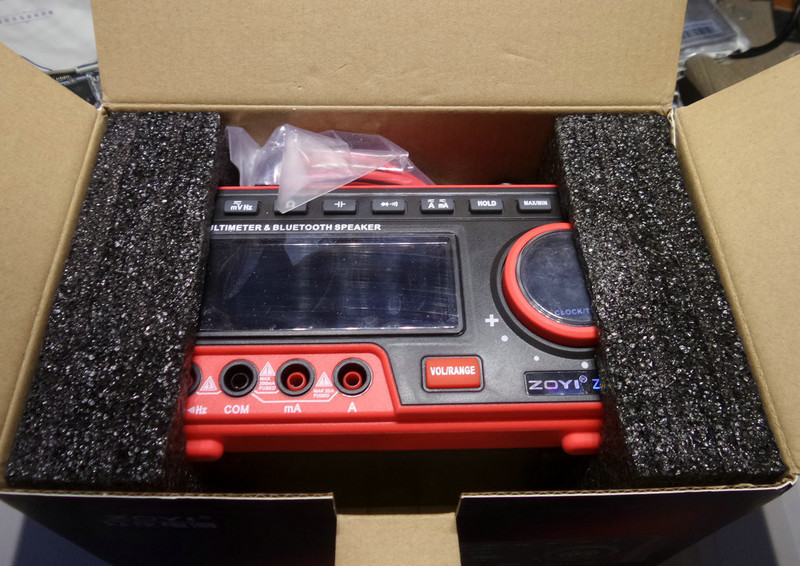

开盖就看见这大家伙了。
原来不只是盒子大，表也大啊！

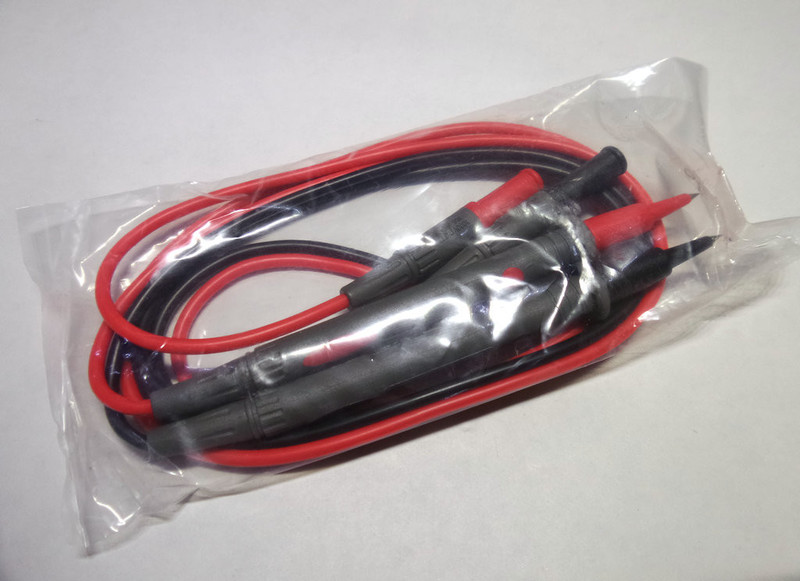

附赠的表笔。

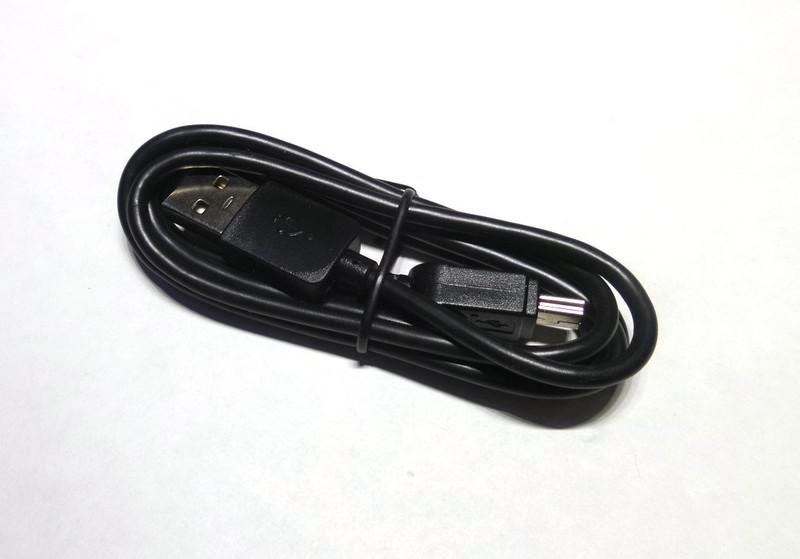

充电线。

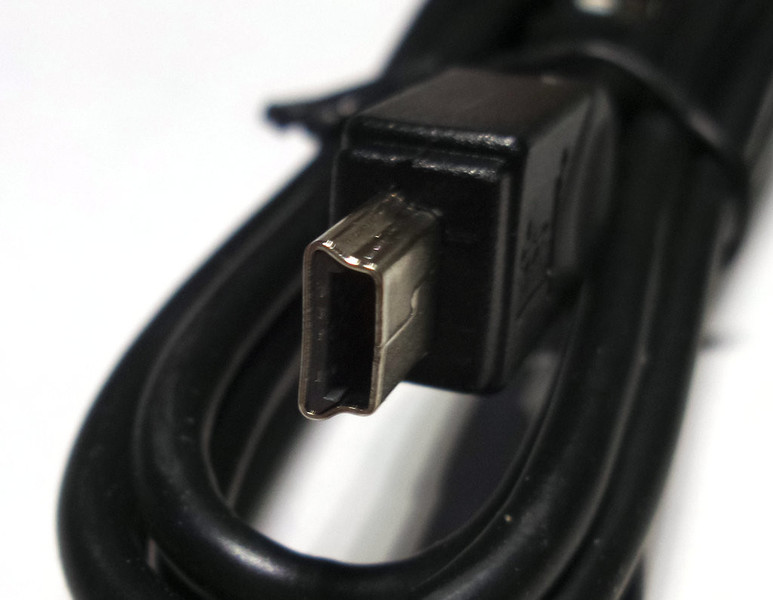

在这个TYPE-C横行的年代，还在用mini usb口是不是有点太落伍了。。。
用micro usb口也行啊。

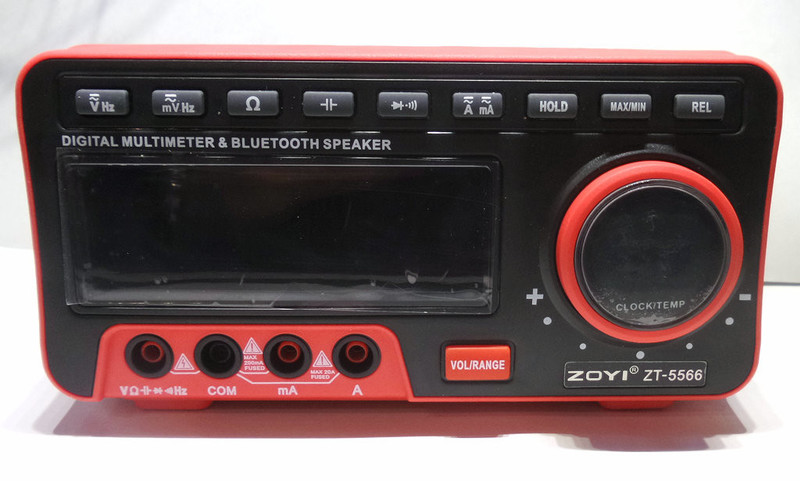

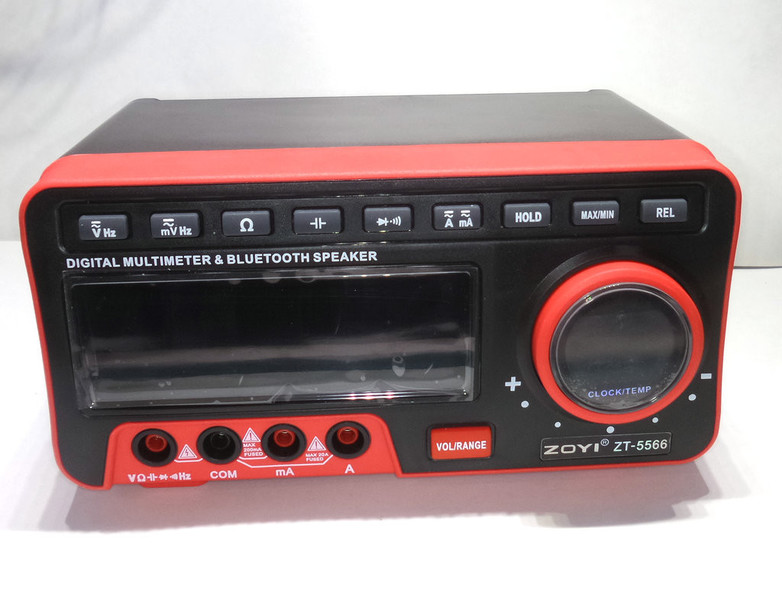

主机外观。看上去挺高级的。

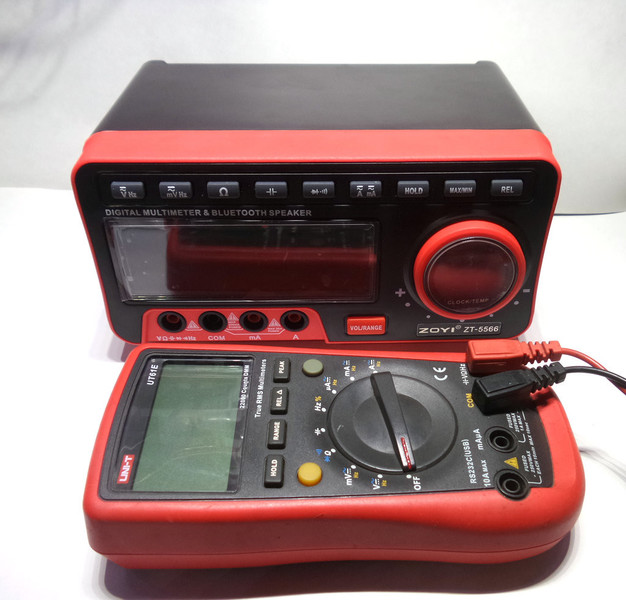

和UT61E放一起，比比个头。

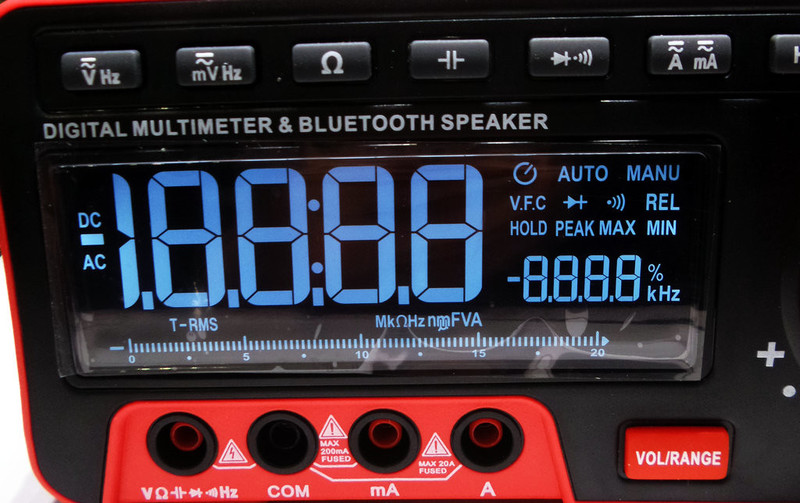

面板分两块液晶屏，左侧是万用表显示区域。右侧是时钟。

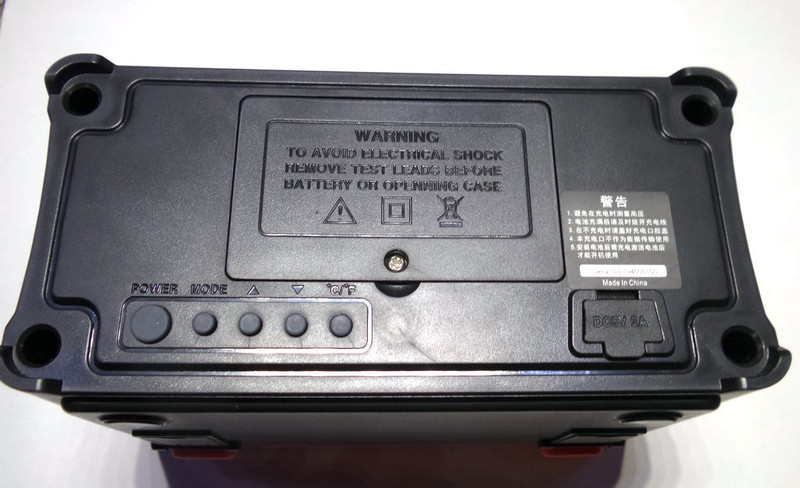

背面。

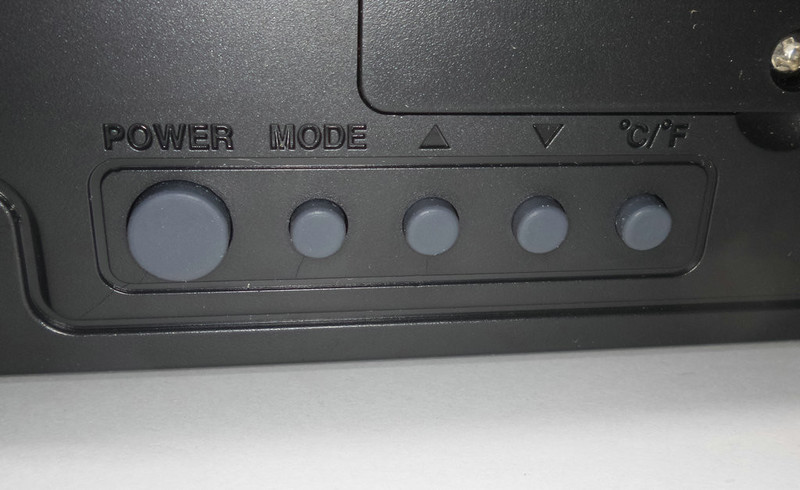

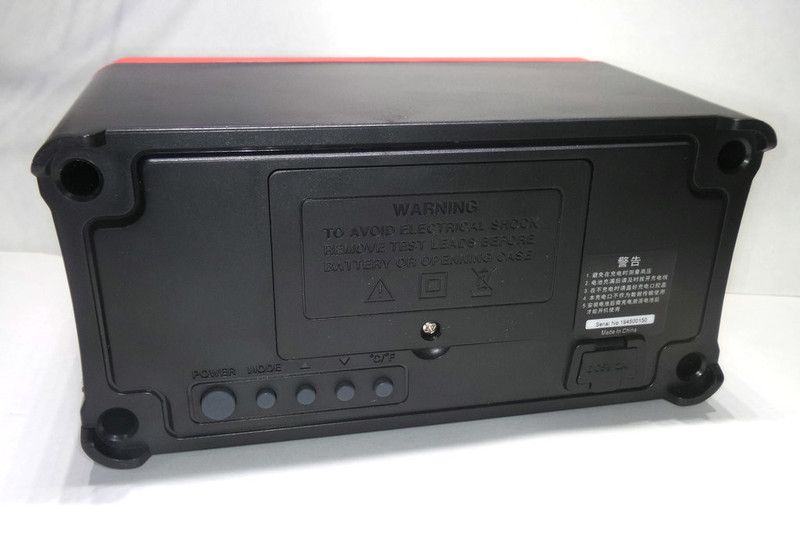

背面的按键。
除了电源开关外，剩下四个主要是设置时钟，闹钟什么的。
关键是，电源开关为什么不能放在正面啊？放在侧面也行啊！
放在背面实在不方便！

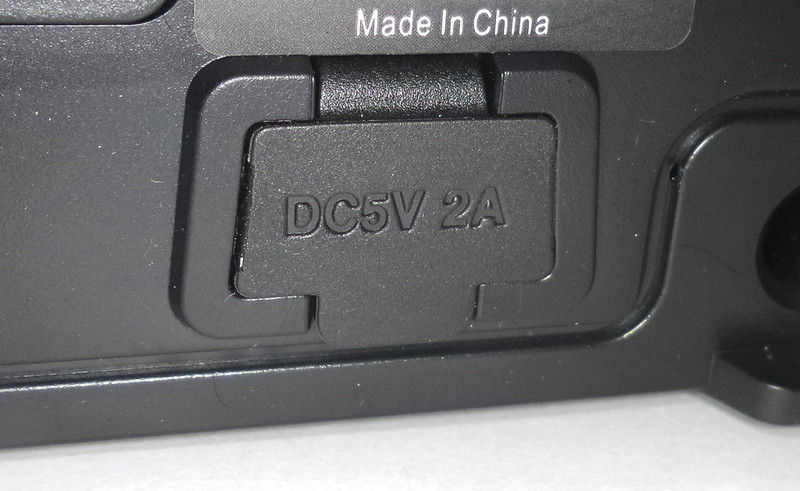

USB口，仅是充电功能。不过还配了个盖子。

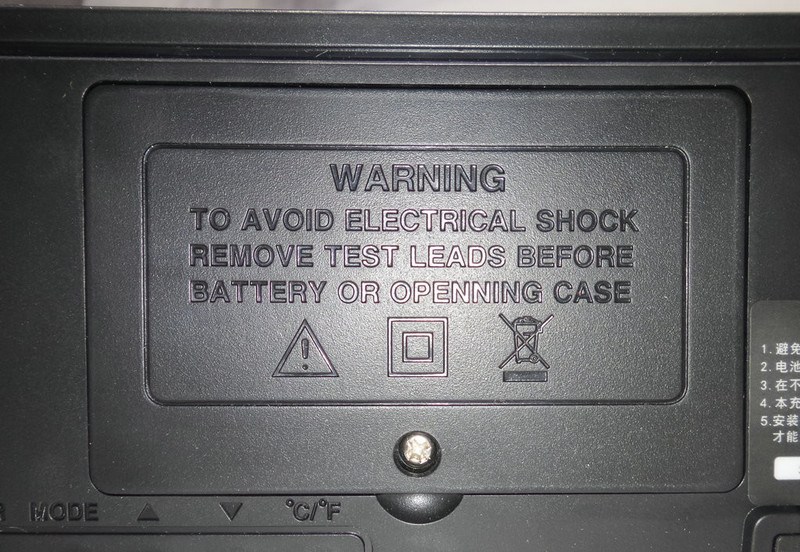

电池仓盖板。

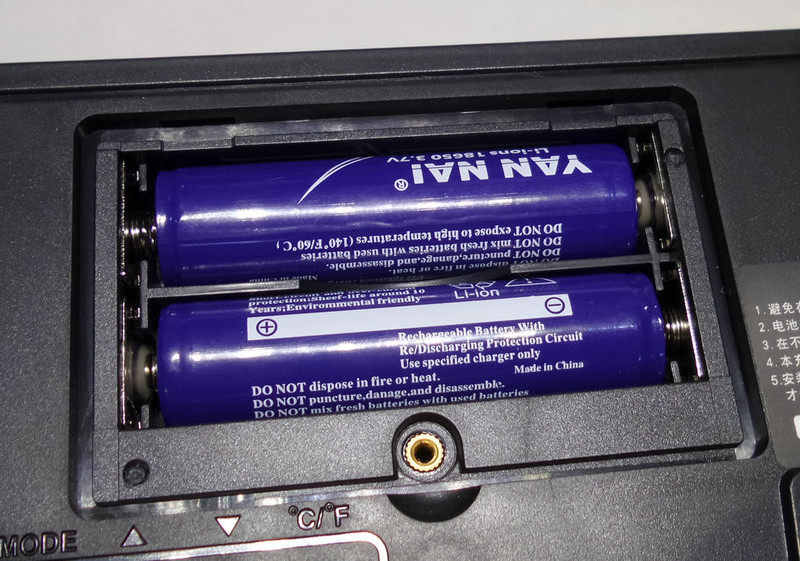

打开盖板看看，里面装了两节18650电池。

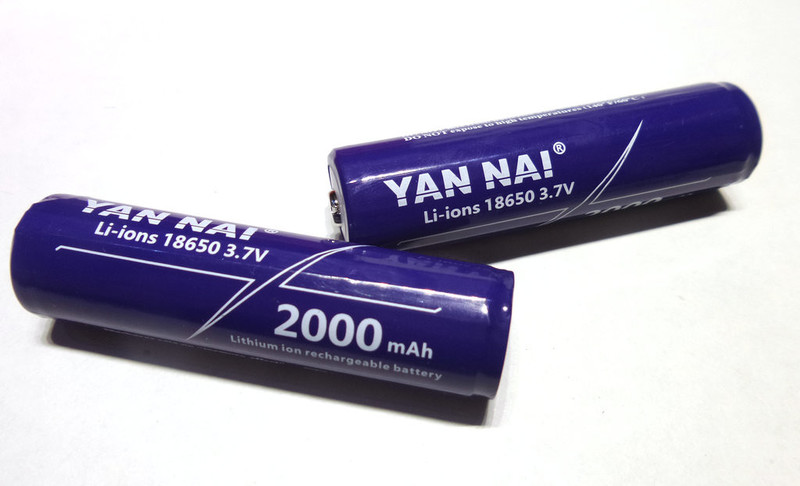

电池品牌为YANNAI。标称2000mah。

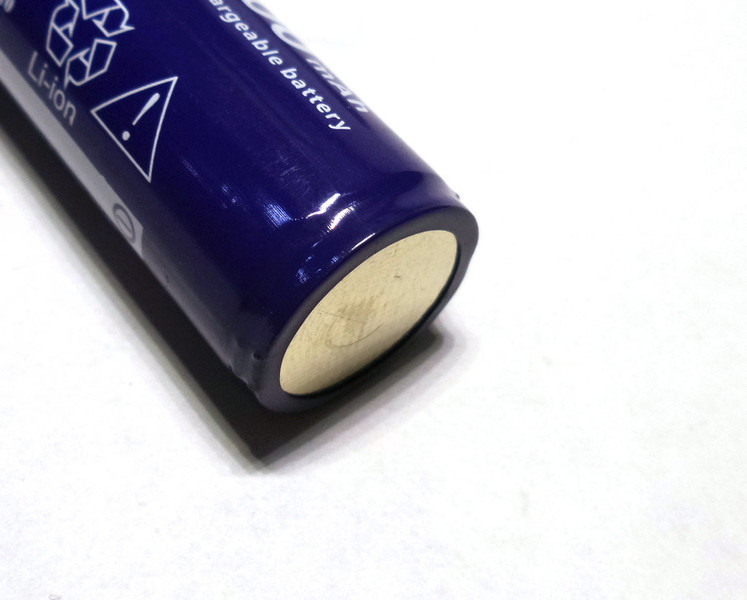

看电池尾部还是有保护板的。

拍完电池再装回的时候发现无法开机了。。。吓一跳啊！
赶紧再打开电池仓看看，确认电池没有装反。可就是不开机呢？
无意中看见那USB充电线了。插一下试试。
开机了。。。
看来除了18650电池带有保护板以外，内部一定还有锂电池保护电路。
所以拆下电池，再装上电池的时候才需要外接充电激活一下。

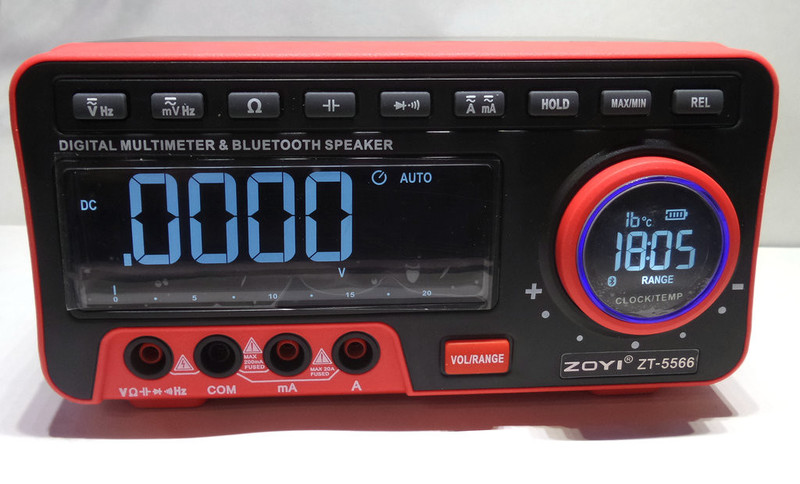

开机满显画面。

上点默认电压档。

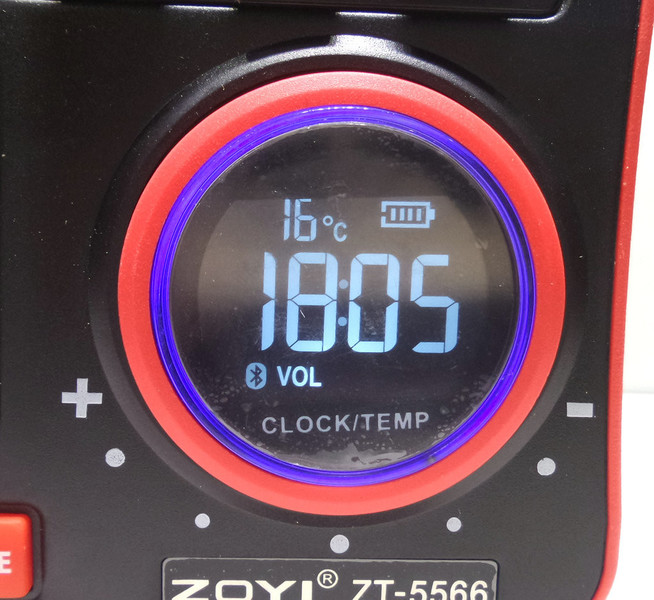

右侧的小屏幕主要显示时钟，温度，电量。
不过我这个小屏幕里面的贴纸贴歪了。。。看着很别扭。。。连上手机，蓝牙放个歌听听。
初听的感觉音质不错，而且居然有低音。音质比小米，天猫，京东那些音箱要好。
但是，这音箱居然有底噪！两首歌曲中间间隔可明显听到底噪！不是其他5566是否有同样的问题？
还有就是，这音箱最大音量为30，充电时最大音量为15。手机蓝牙音量开到最大，音箱音量大于12的时候就会有共振破音的问题。
不知这个问题是不是个例？刚刚和众仪的攻城狮反馈了一下底噪的问题。原来是背光驱动电路引起的。
背光关闭，或背光调到最大，底噪就消失了。

在听歌的时候，如果万用表长时间没有操作，会进入待机模式。

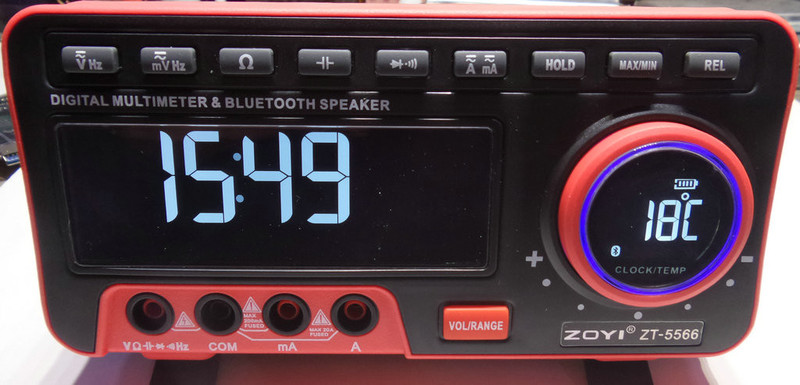

这时候万用表屏幕显示时间。原来的时间屏幕显示温度。又变身成一个桌面台钟。
可以通过面板任意按键唤醒万用表。

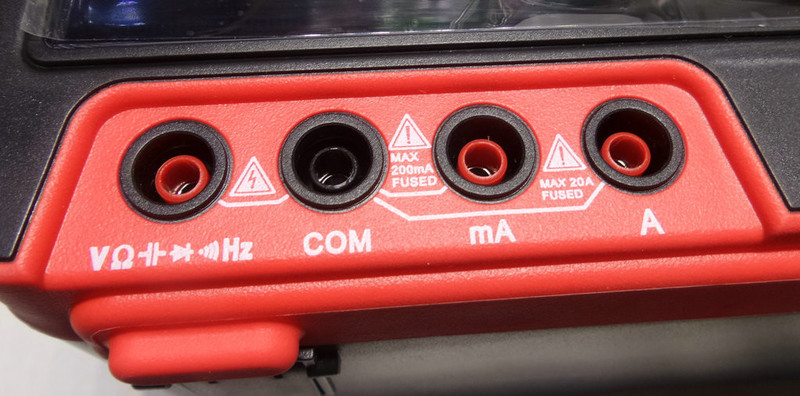

表笔插孔。

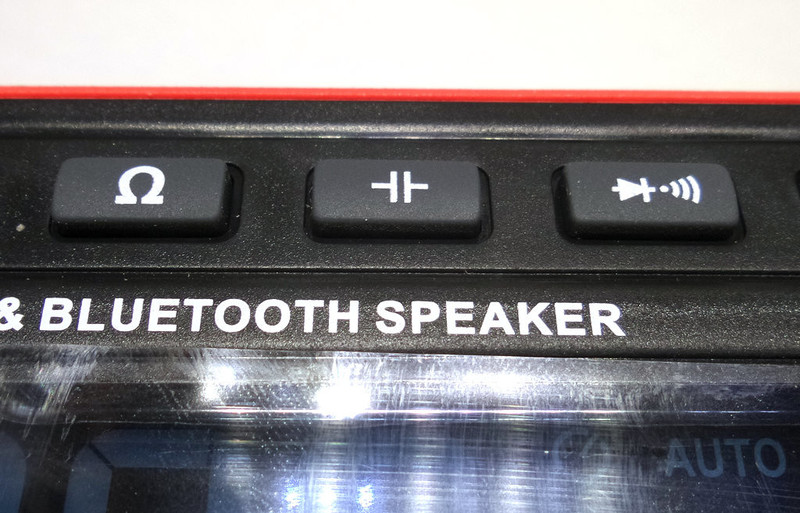

按键标识直接印在按键上了。用时间长了，估计会掉的。
拆之前先简单测试一下。

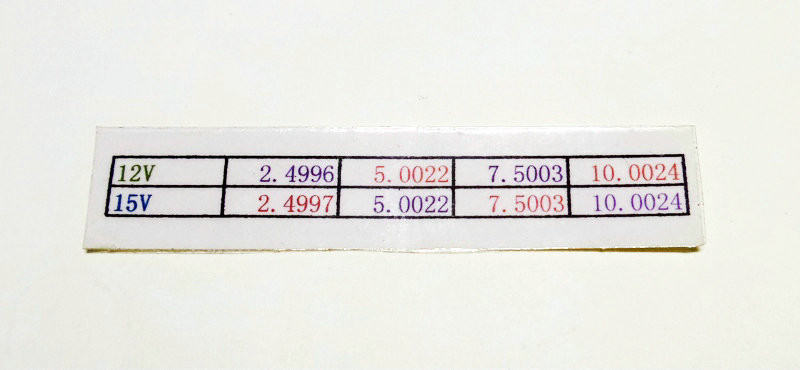

这个是我这块AD584的标定电压。

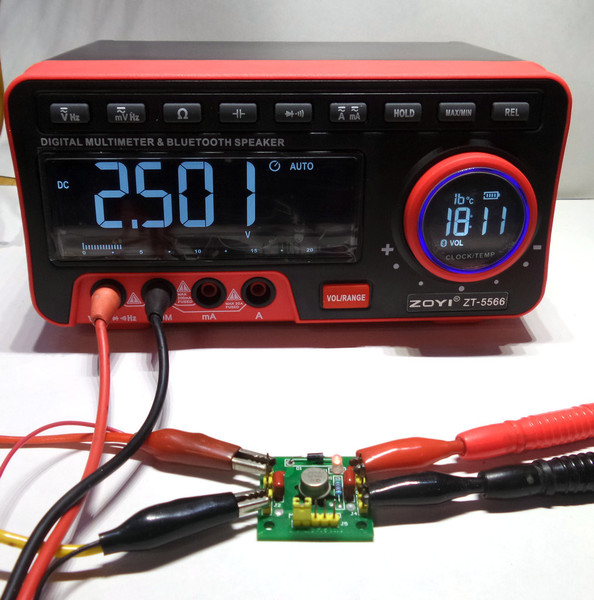

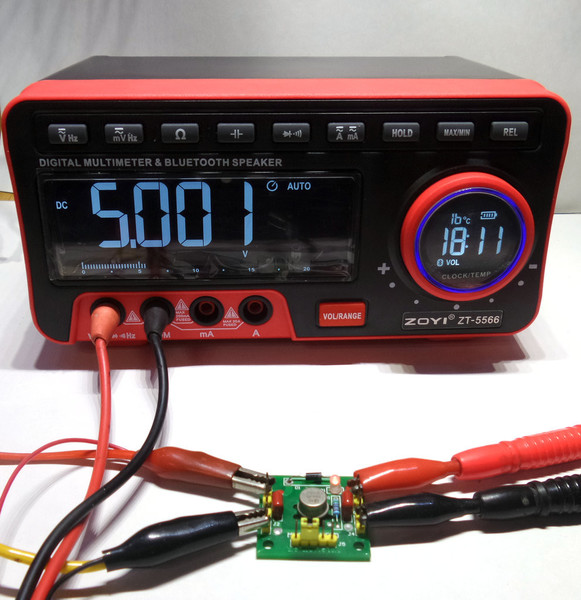

标定2.4996V，测量结果为2.501V。

标定5.0022V，测量结果为5.001V

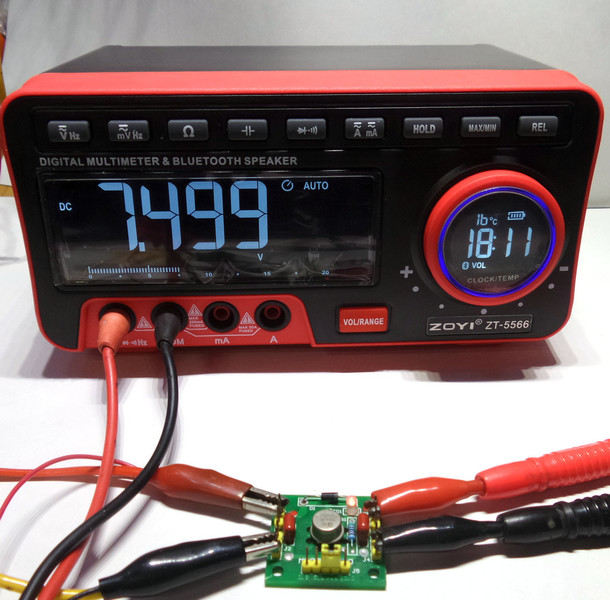

标定7.5003V，测量结果为7.499V。

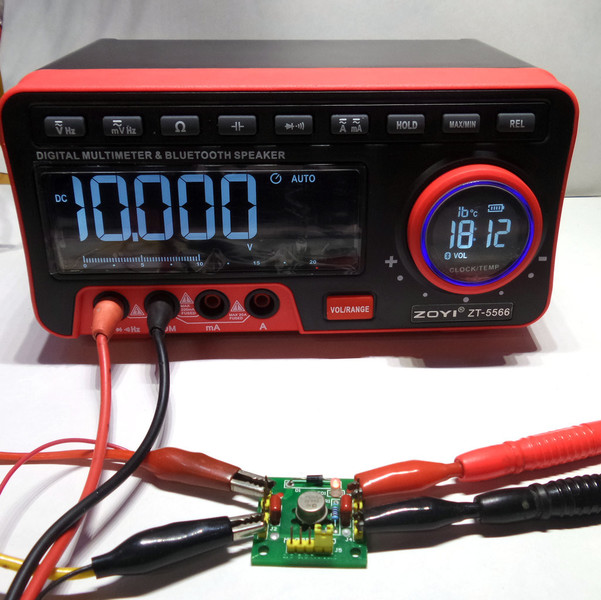

标定10.0024V，测量结果为10.000V。

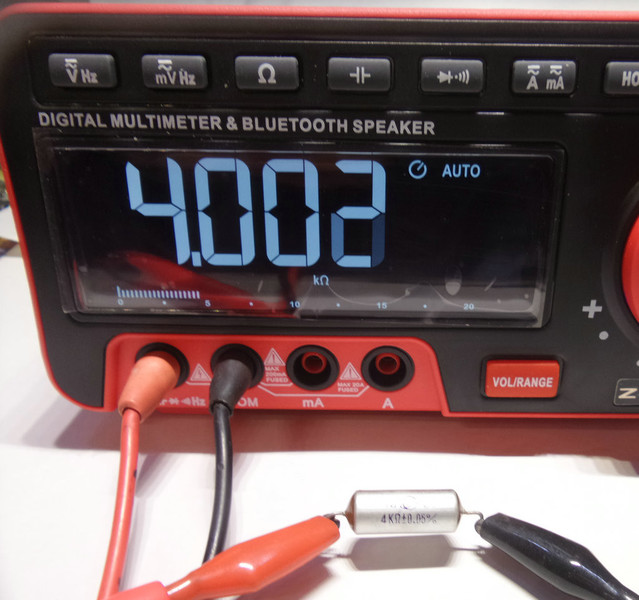

4K 0.05%电阻测量结果为4.002K。

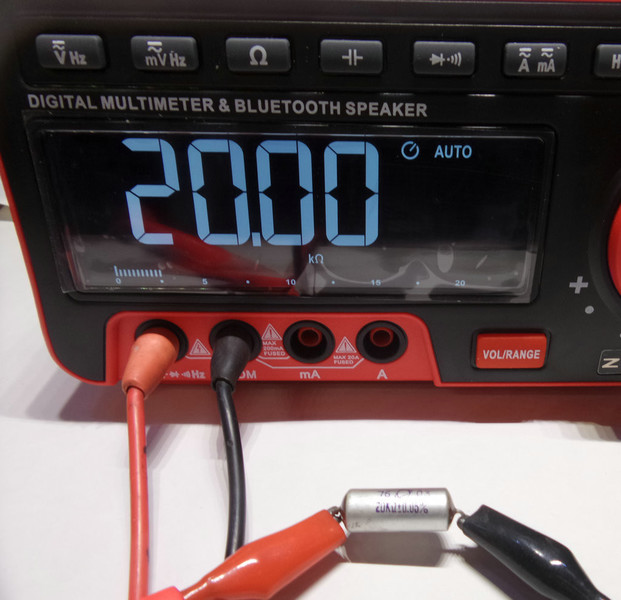

20K 0.05%电阻测量结果为20.00K。

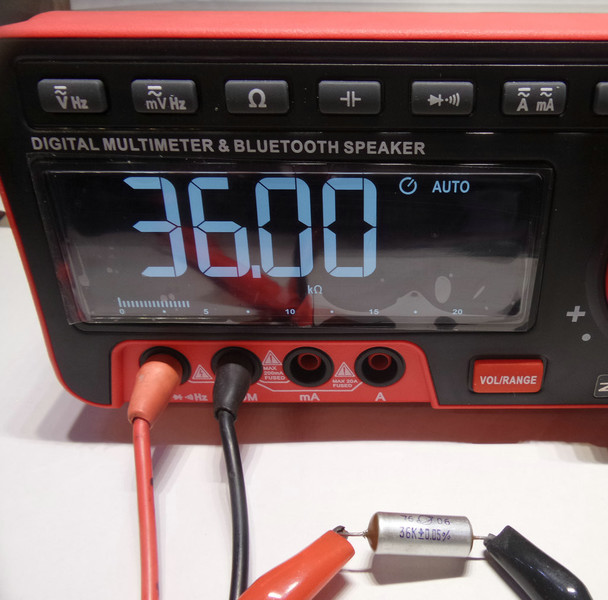

36K 0.05%电阻测量结果为36.00K。

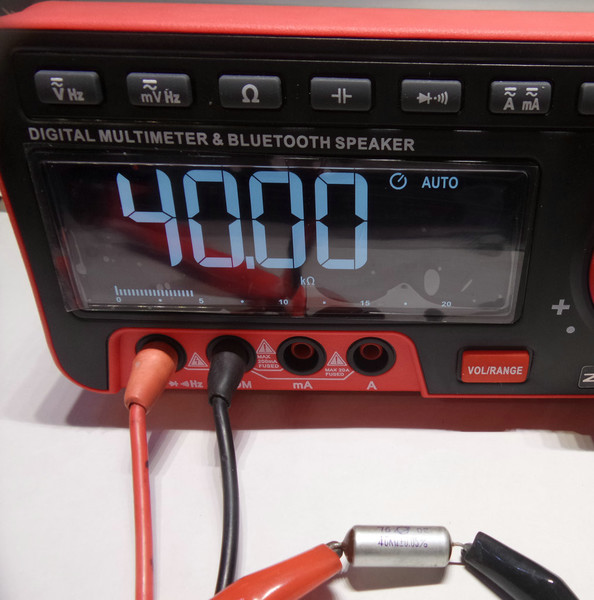

40K 0.05%电阻测量结果为40.00K。

楼下开始拆解。

背面四角有四个深孔，里面有四颗螺丝。
拆掉螺丝，前后即可分离。

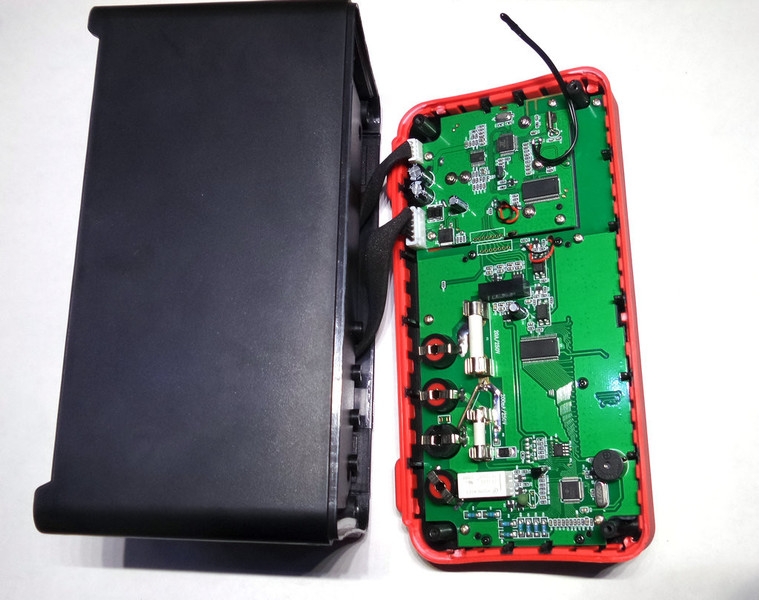

分离后面板有两条线连着。

后壳主要就是音箱部分了。个头相当大。

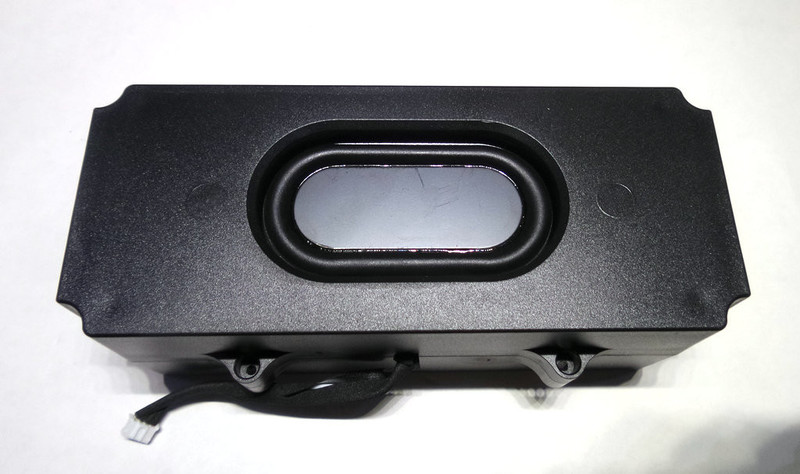

音箱为独立箱体，有四个螺丝固定在后壳上。

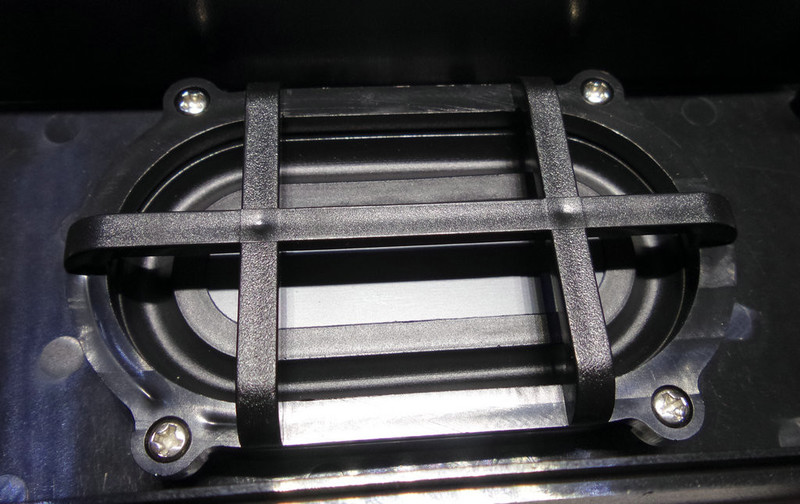

低音辅助器，小口径喇叭要想出低音，全靠它。

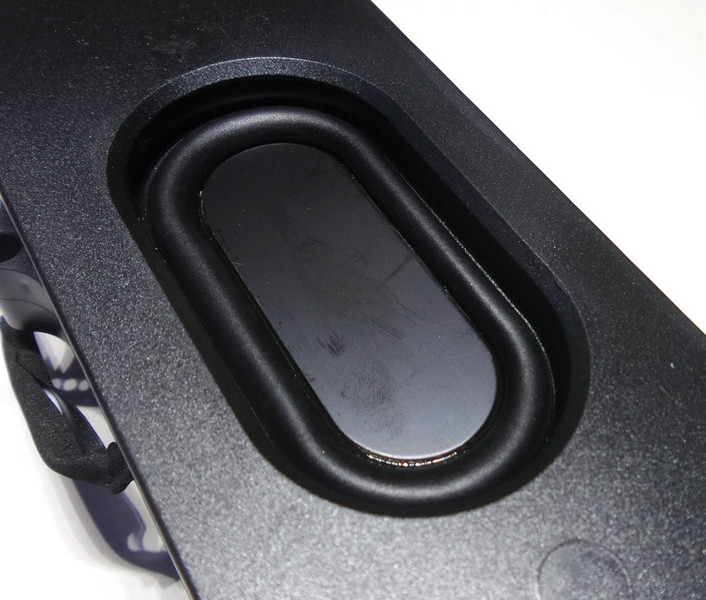

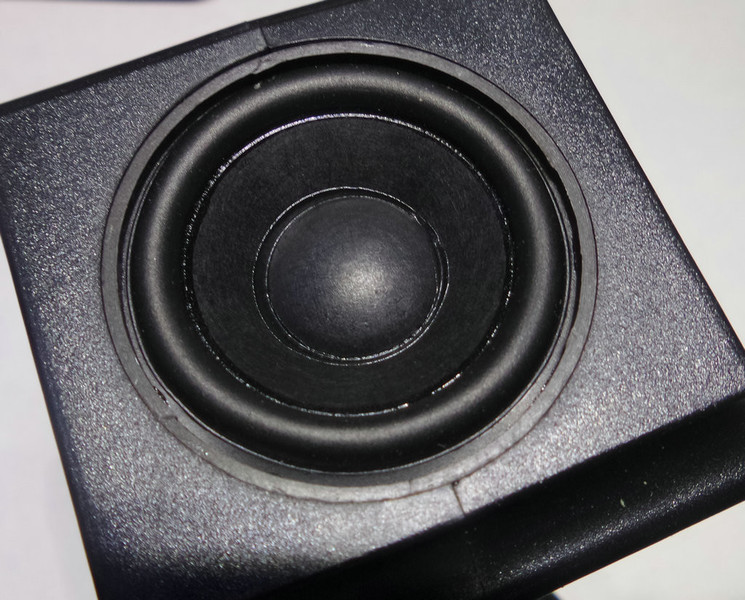

喇叭看上去做工还可以。
整个箱体气密做的还可以。按下低音辅助器后松手会发现回弹的很慢。

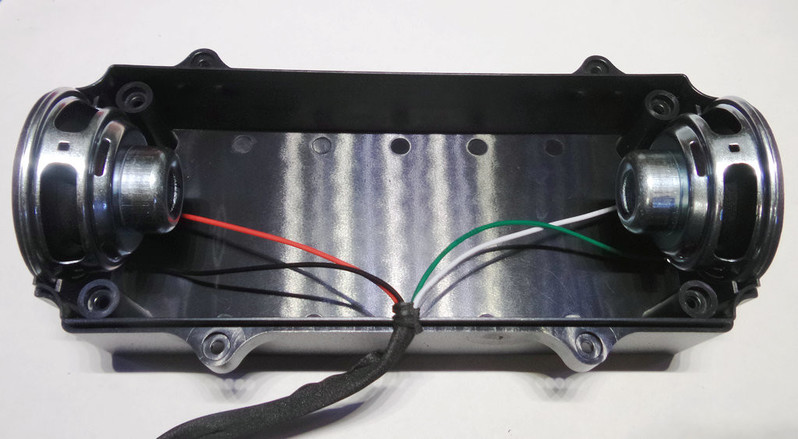

拆开音箱，两侧各一个小喇叭。

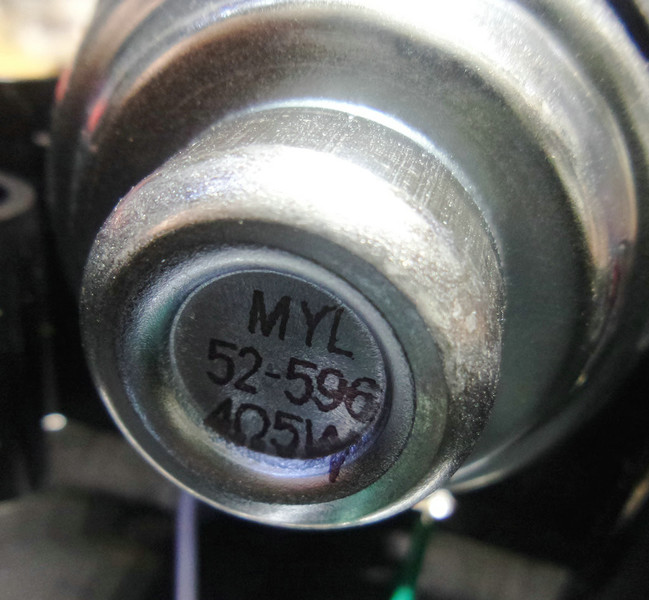

喇叭4欧5W。

低音辅助器。

箱体的做工还是很不错的。

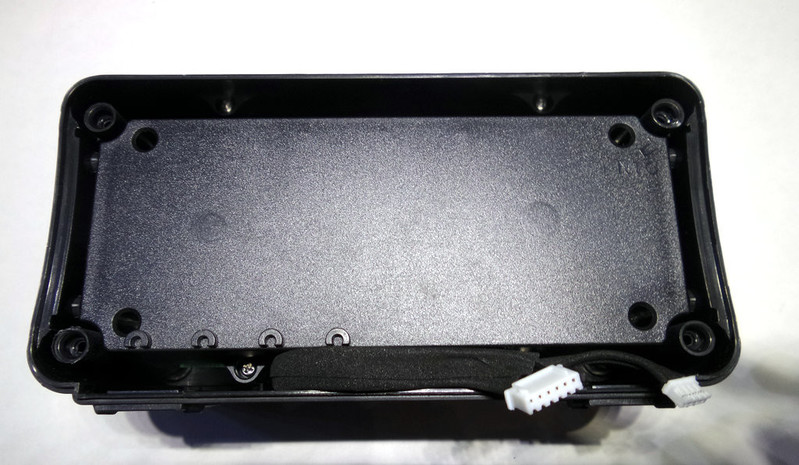

但是外壳感觉设计的不是很合理。主要就是低音辅助器开口朝向后壳，而后壳又没有为低音辐射器设计开口。
虽然箱体四周都有一定的空隙，但后壳无开口会导部分气流通过后壳反射回低音辐射器。
把箱体独立拆出来连到主板上，不装后壳再听，你会发现音质和装了后壳有点差距。主要就在于低音上。
不过，即使不装后壳，破音也是依然存在的。至于底噪，虽然大音量下不明显，但是听人声肯定是不爽的！
跑题了。。。跑题了。。。
心中默念，这是万用表。。。这是万用表。。。这是万用表。。。音箱是赠品。。。音箱是赠品。。。音箱是赠品。。。

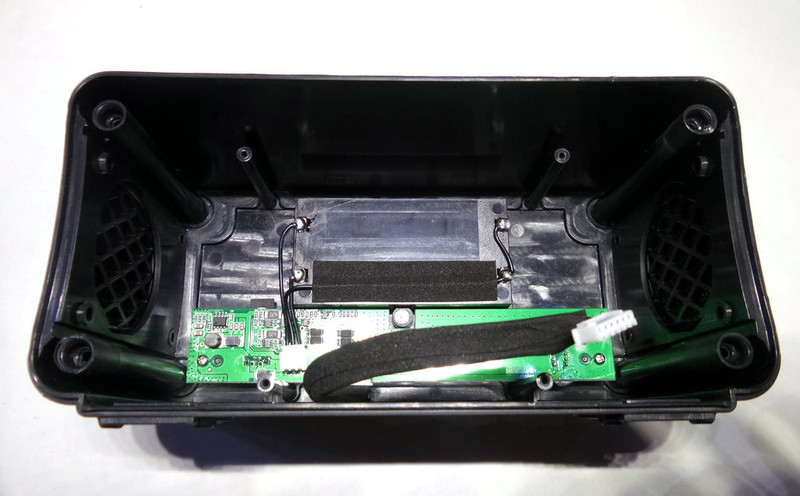

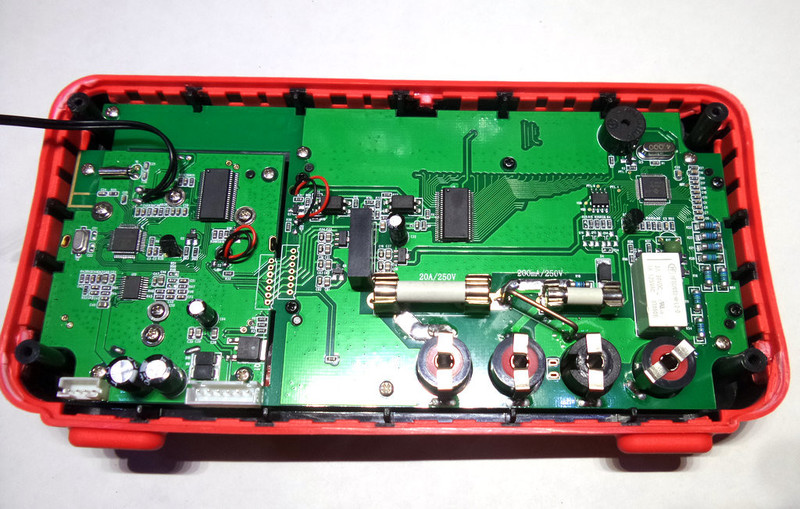

拆掉箱体以后，后壳里还有一块电路板。

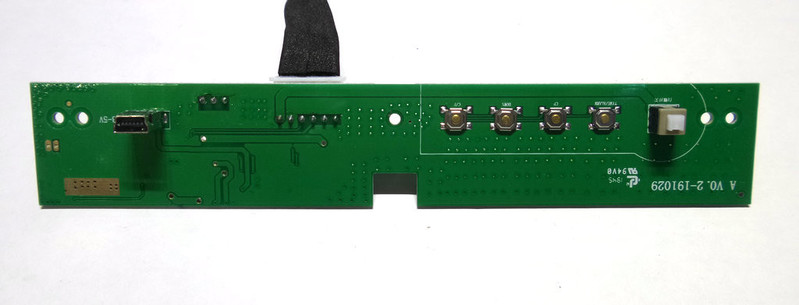

电路板这一面主要是按键和USB口。
我还是想说。。。这电源开关设计到后面，真心不方便。。。

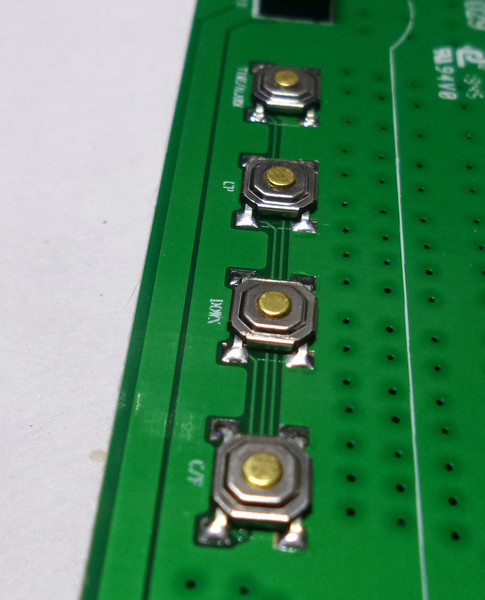

四个轻触开关。通过外壳的橡胶按键联动。
其实这四个轻触开关，建议直接印刷在电路板上，用导电胶方式按动。
毕竟外壳里还有那么大一个音箱，用这种轻触开关会增加产生共振的几率。
不好意思。。。又跑题了。。。

电路板另一面。

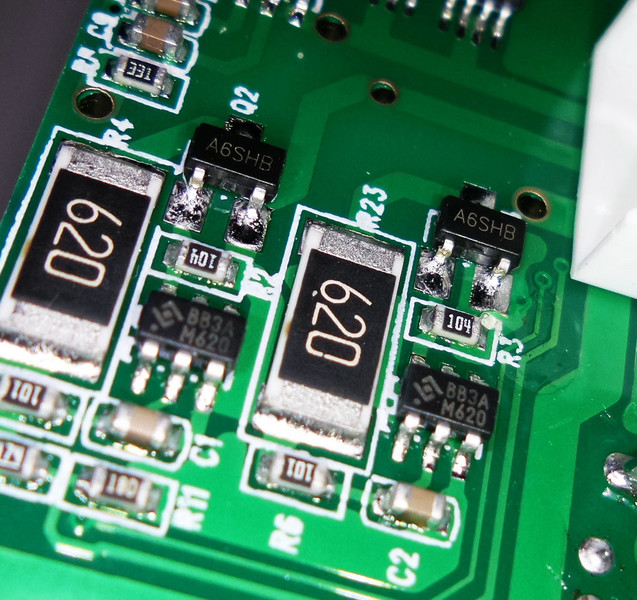

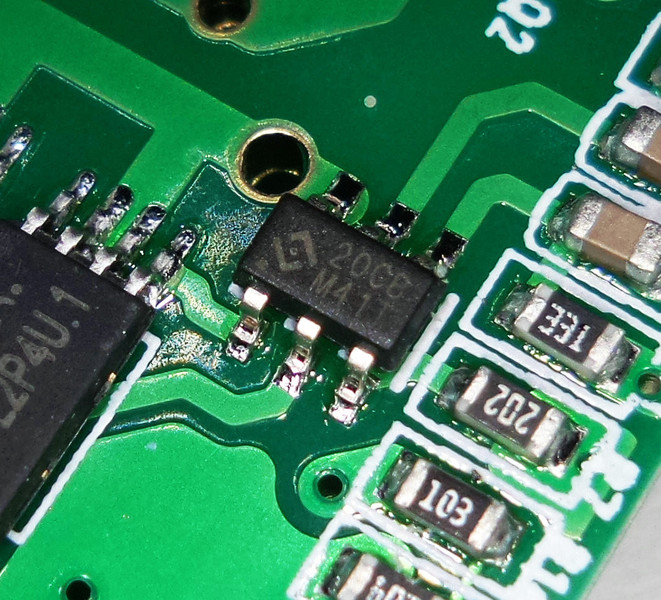

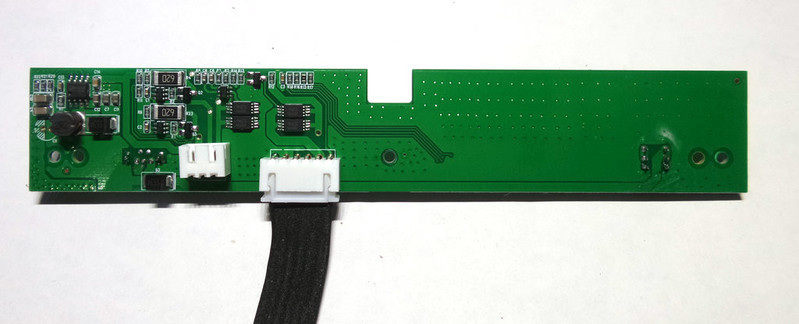

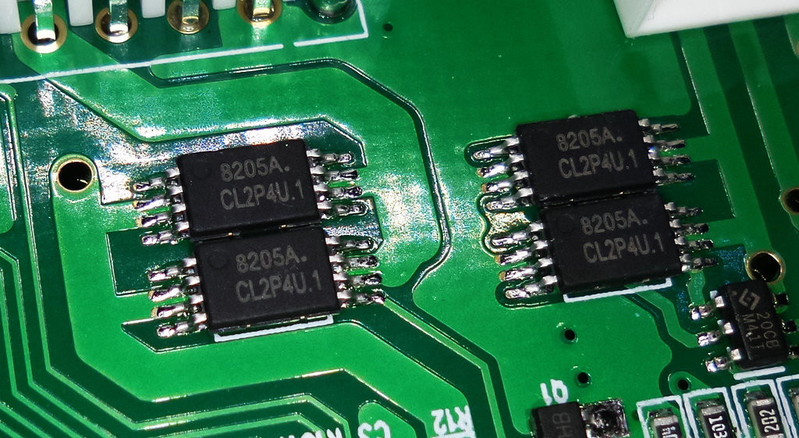

4个8205A和两个BB3A组成的锂电池保护电路。
因为内部集成了锂电池保护电路，所以拆了锂电池后，必须外部供电激活一下。

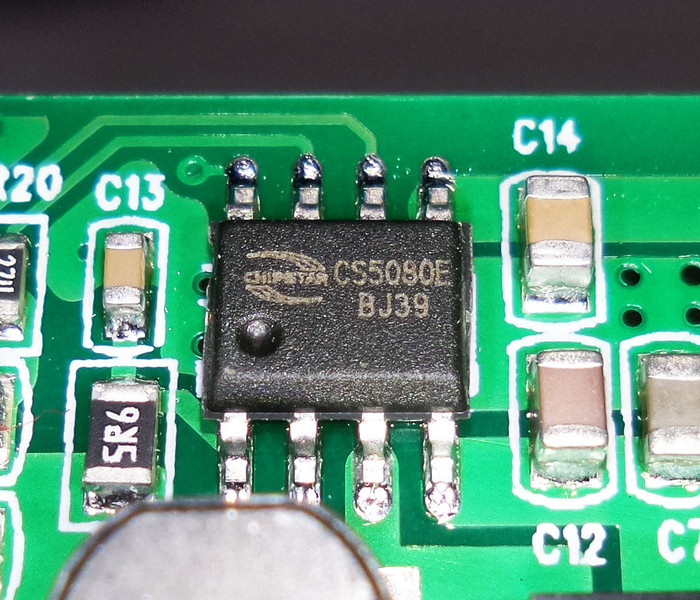

CS5080 5V USB输入、双节锂电池串联应用、升压充电管理IC

面板部分。主要分两部分，左侧为蓝牙音箱部分。
右侧为万用表部分。

先来看看万用表部分。

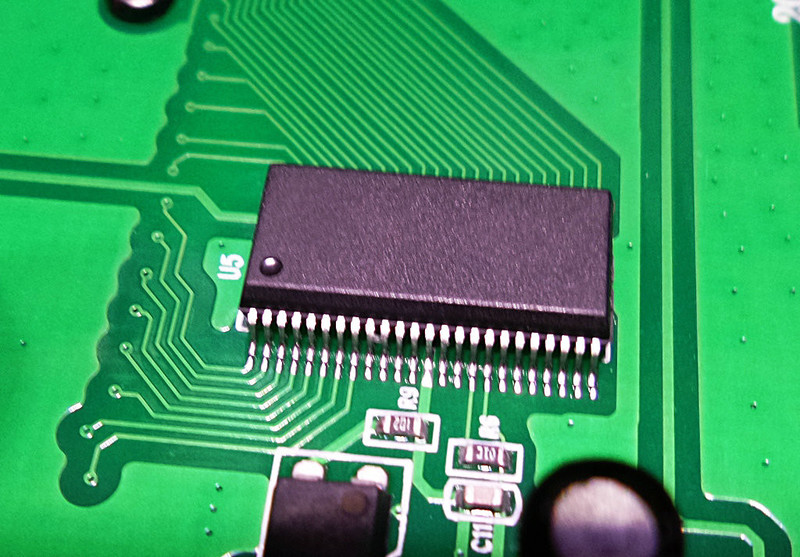

一个无标的液晶屏驱动IC。

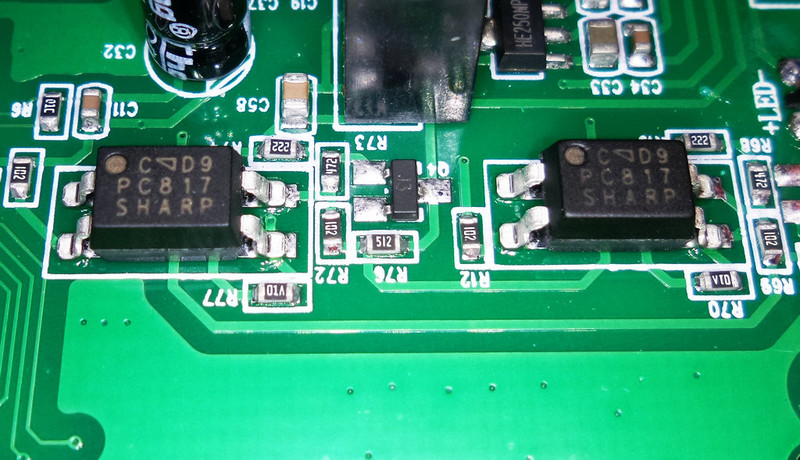

两个夏普的光耦。

这个F0505S并不是继电器。

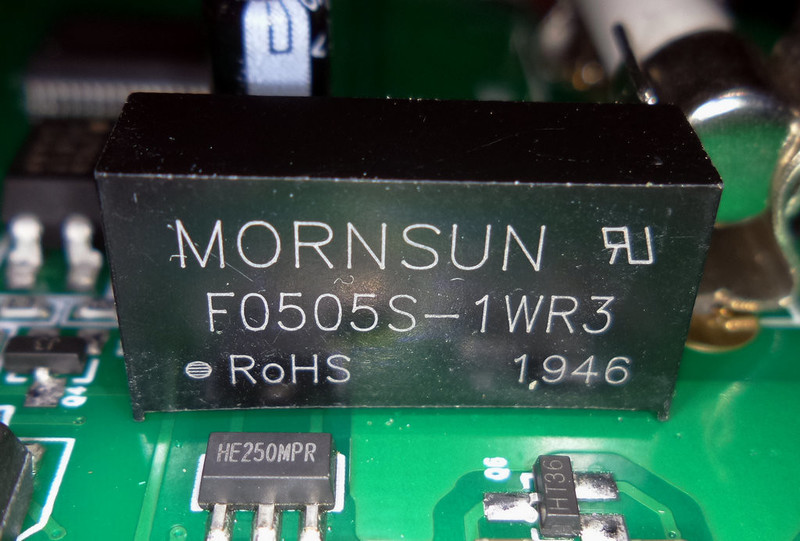

而是个DC-DC的隔离电源模块。1W功率。

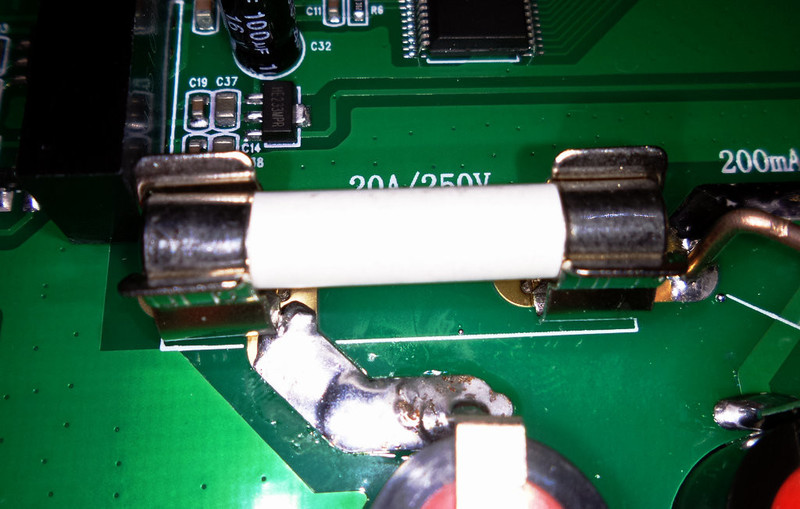

20A陶瓷保险管。

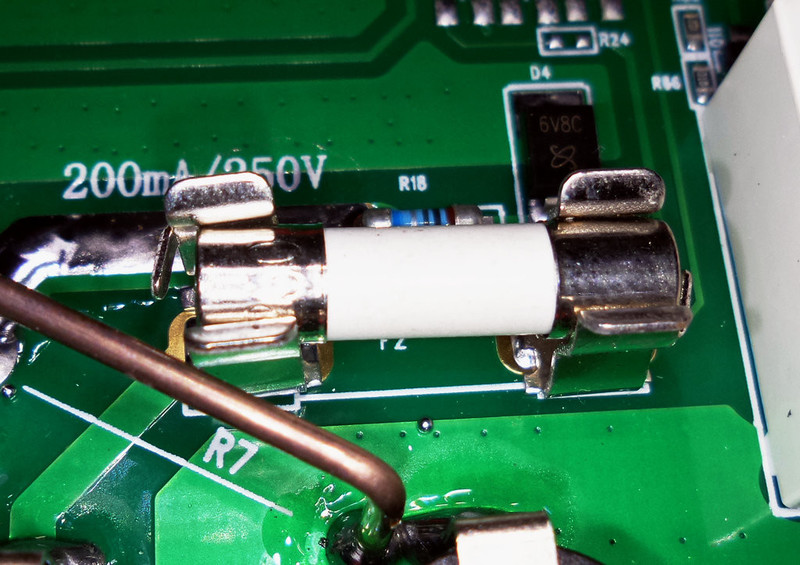

200ma陶瓷保险管。

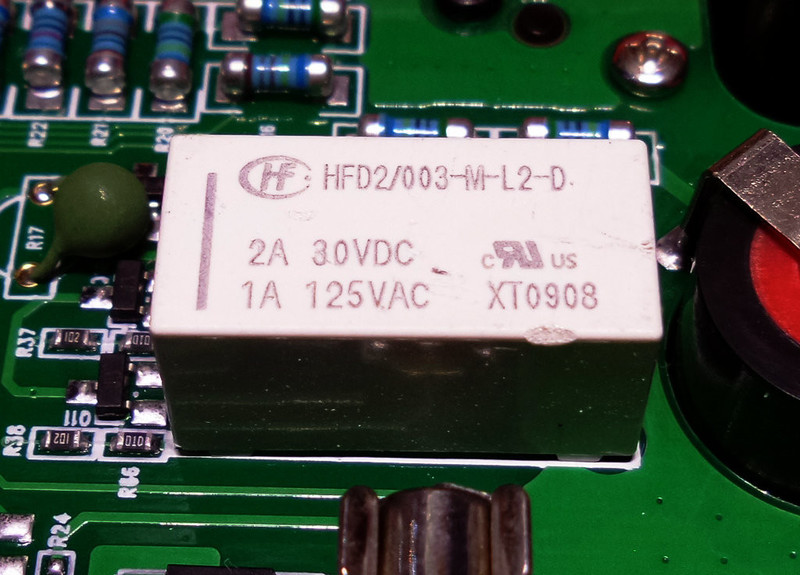

继电器。

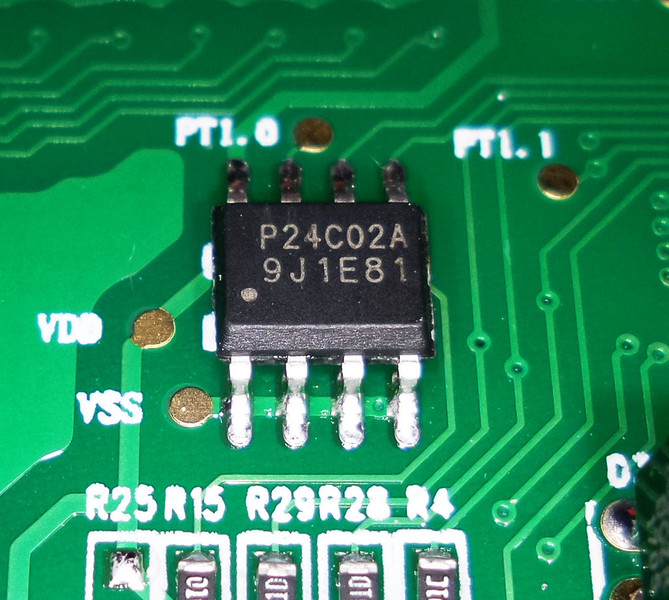

24C02存储器

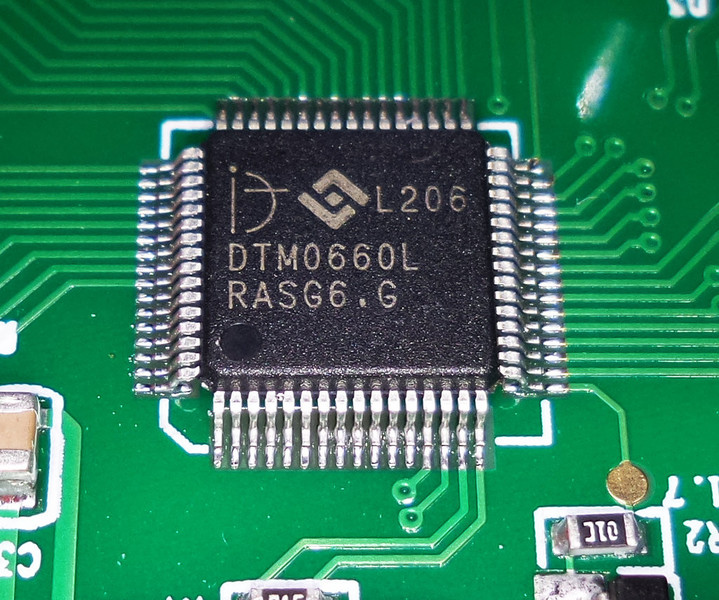

DTM0660L单片机。

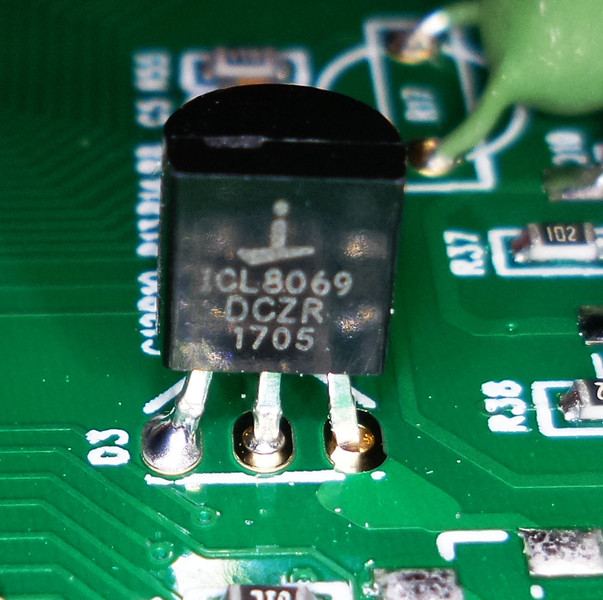

ICL8069基准。

再来看看蓝牙音箱部分。

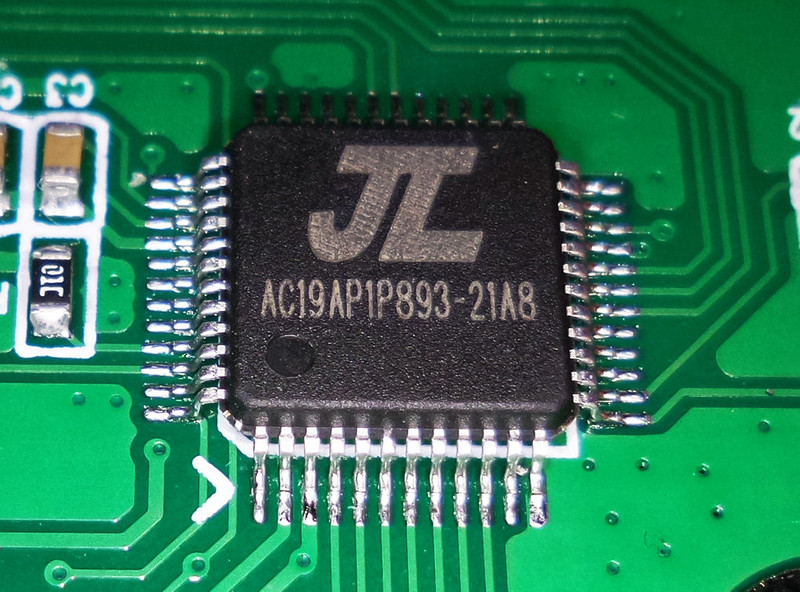

主控为杰理的AC19APIP893。
现在各种大大小小的MP3，蓝牙音箱都是杰理的主控。

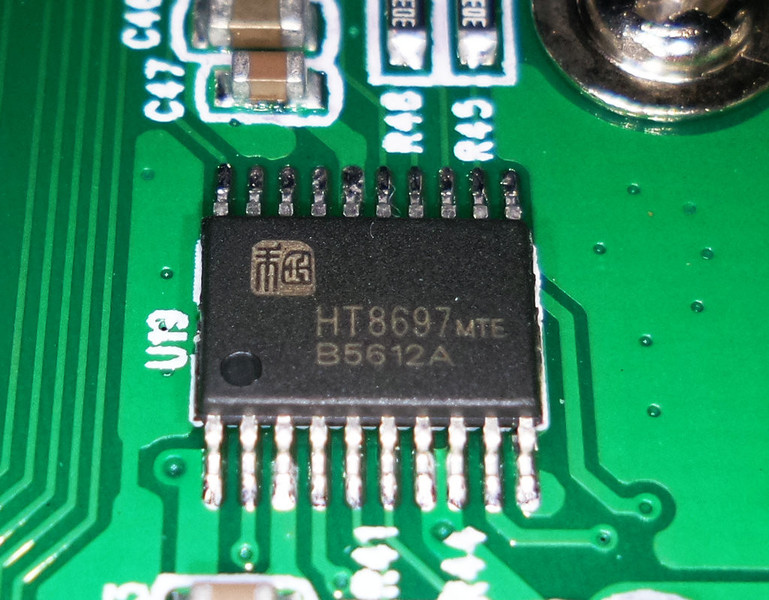

HT8697 双声道D类音频功放IC。最大功率2X9.5W。

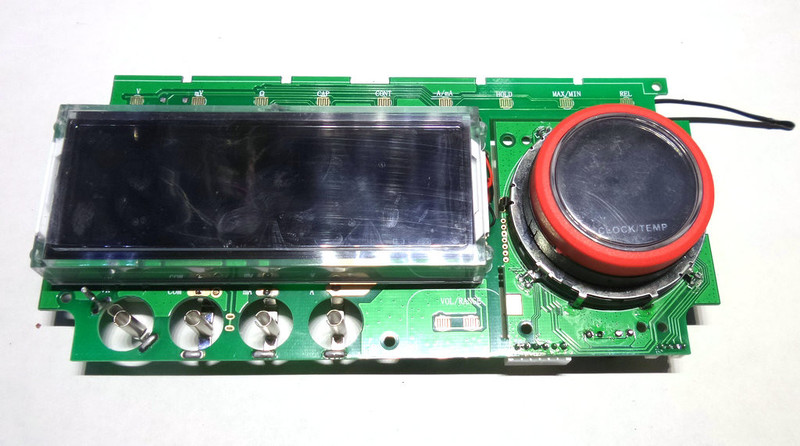

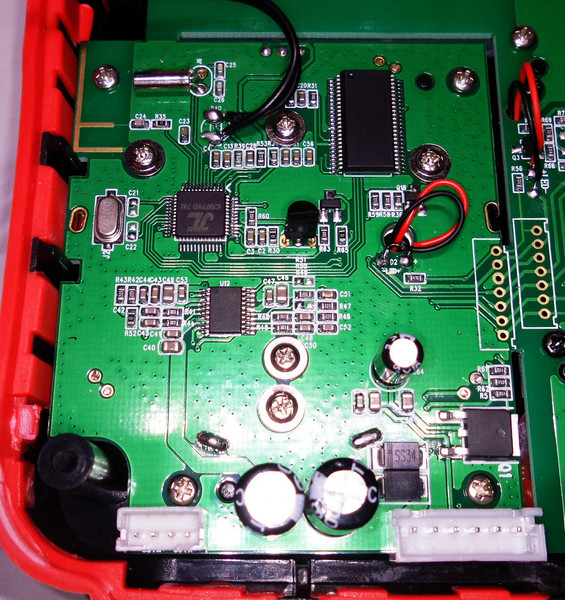

从面板外壳上取下的电路板。

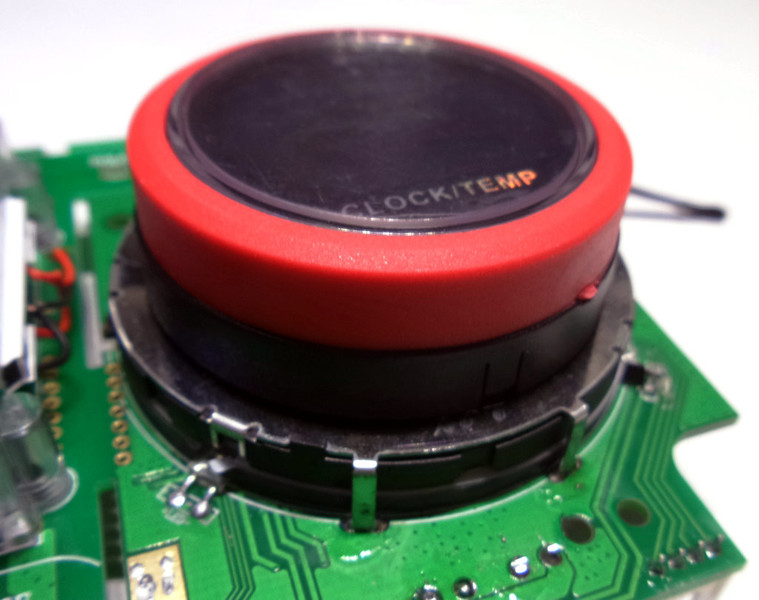

时钟的液晶屏被装在的编码开关的内圈里。
这个设计很巧妙，效果也很好。
不过外圈的编码开关转动起来阻尼感很差，比较松散。

咿？送了一条焊锡？

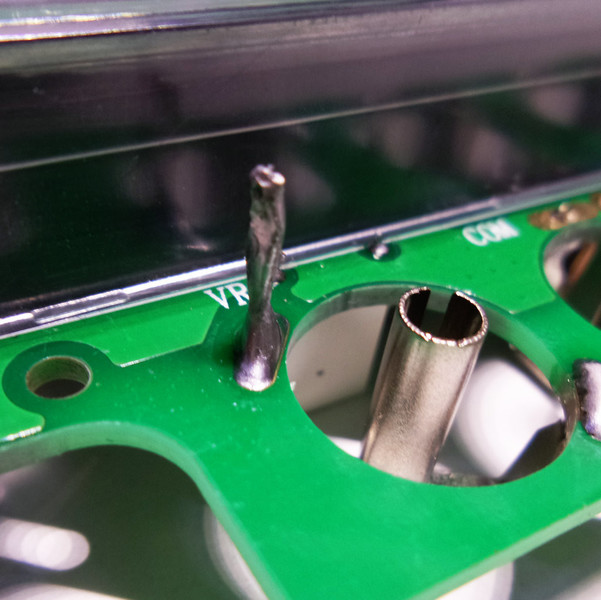

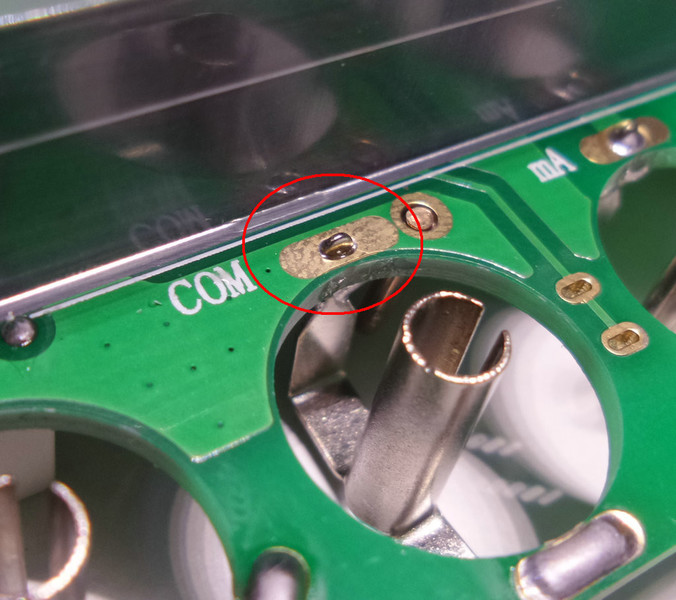

边上的插孔有一面居然没焊。。。
正好用送的这条焊锡。。。

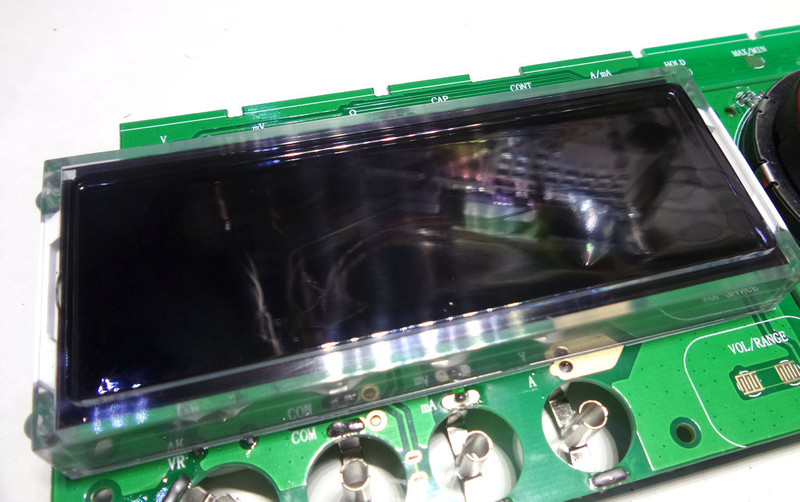

液晶屏框架和保护罩一体的。
撕膜后很容易划伤。就算用抹布擦也会花。
所以，撕了膜，还是赶紧贴一层好一点的保护膜吧。

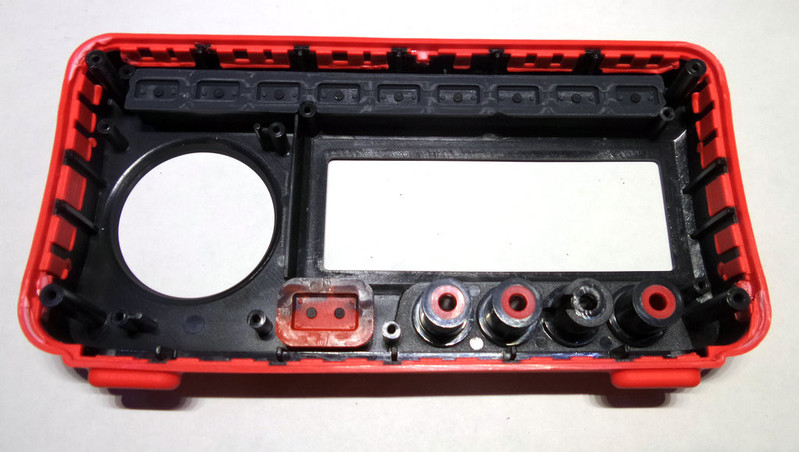

面板外壳。红黑双色，双料注塑。红色部分为软质材料。



简单总结一下ZT 5566。作用万用表来讲，绝对是个合格的产品。
但是作为音箱来讲，还是有点欠缺，主要是底噪和破音的问题。
（刚刚和众仪的攻城狮反馈了一下底噪的问题。原来是背光驱动电路引起的。背光关闭，或背光调到最大，底噪就消失了。）
音质真心比市面常见的百元小音箱好。

再说一点个人的小建议，后期的产品，蓝牙音箱部分建议添加TF卡，或USB功能。
如果再加上蓝牙电话功能，这样在维修测量时，来电话就可以不用拿手机了
蓝牙部分如果可以和手机APP通信，在手机上显示，采集测量数据就更完美了。
