ZMAX便携式电烙铁拆解与试用。

[复制链接]
发表在  2020-6-18 03:03:41  | 显示全部楼层 | 阅读模式
电子产品
行为类别: 点评_拆机_测试
电子品牌: 其它
产品类别: 焊台_风枪_电烙铁
电子产品型号: ZMAX
是否拆机: 有拆机
T12焊台,936焊台做了好几个了。应该做个移动的T12了。。。
最开始打算直接用5个18650串联。后来想想5串的话,充电麻烦,而且保护板也贵!
后来又想到用PD的充电宝+诱骗电路直接给白菜T12供电,但是我还没有PD的充电宝。。。
计划搁浅。。。
直到前几天发现了这玩意。只用一节18650的便携式电烙铁!
看介绍功率只有15W。不过想想焊个线头啥的,15W也应该没问题。

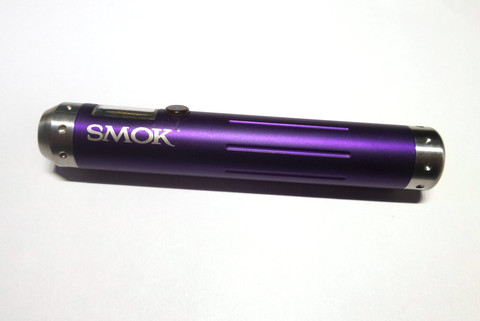

看这外壳像不像一个激光笔?手电筒?
即使不装电池,外壳也很有份量!

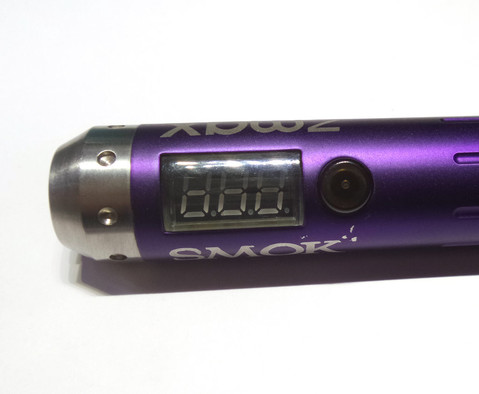

外壳上一个开关,一个数码管。真高级,还带个数码管?

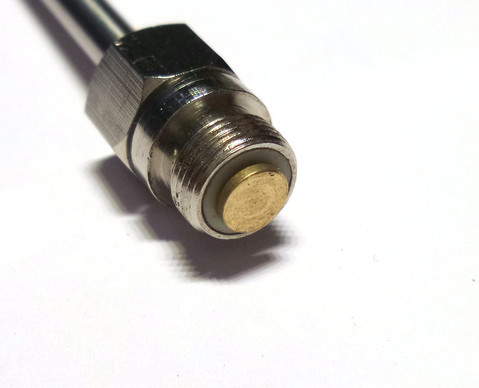

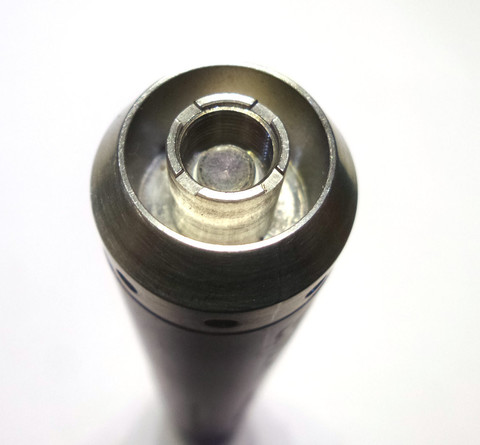

这头是插烙铁头的地方,外壳和中心两个触点。

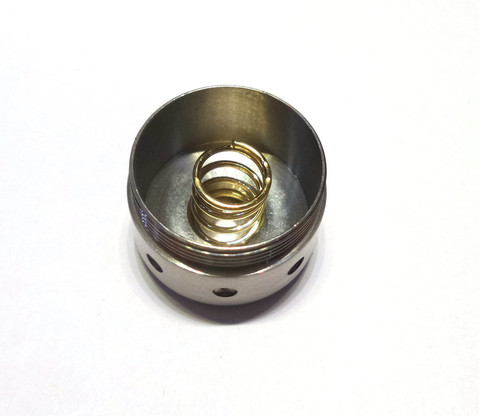

电池盖和上面插烙铁头的地方都是白钢的。201还是304就不知道了。

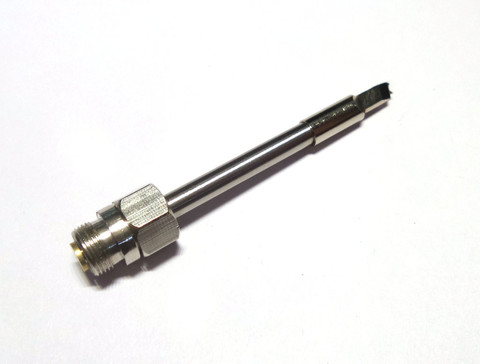

烙铁头很小,看上去很像90年代注射器的针头。
烙铁头的触点。

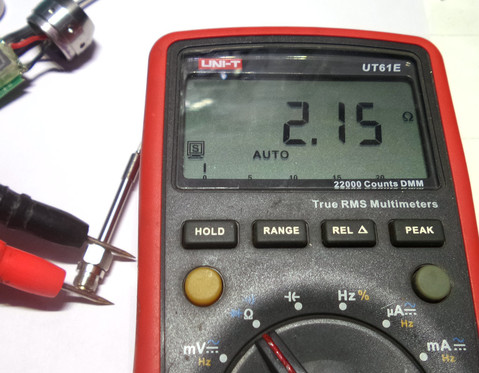

加热芯电阻大概2欧。

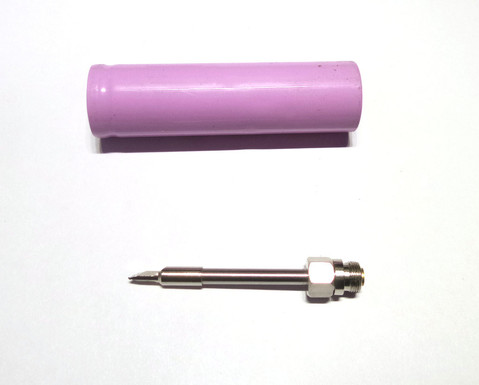

找个18650电池对比一下。

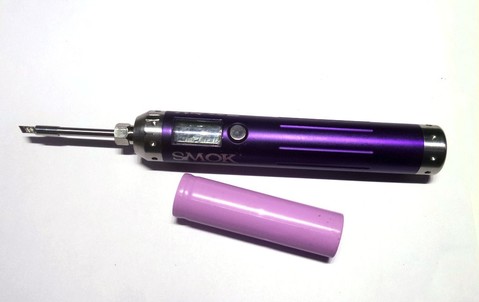

组装好个头也不是很大。

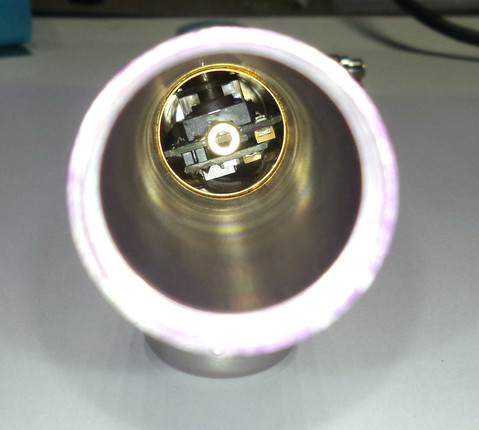

电池仓往里面看,能看到电路板。
琢磨了一下,应该先拆掉头部。
但是怎么拧也拧不动。
没有台钳,只好上大力钳夹住头部,然后来回晃动手柄。

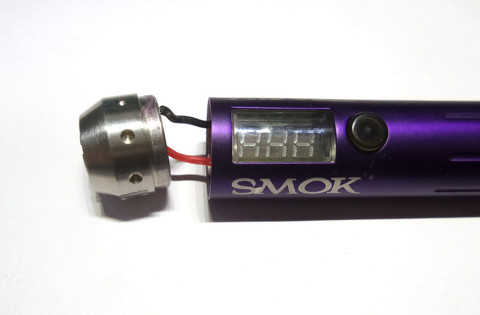

搞了半天才拆开,拆开以后发现根本就没有胶,也没有卡口,完全靠过盈配合涨紧。

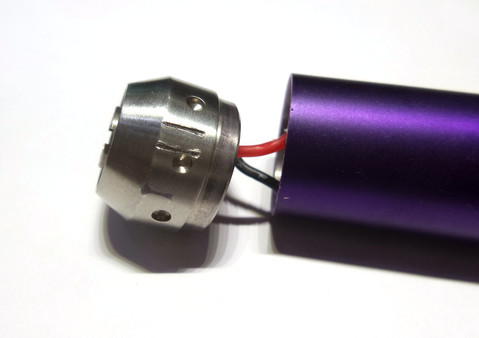

松掉钳子傻眼了。。。直接破相了:sweat:
拆掉头部以后发现电路板还是推不出来。

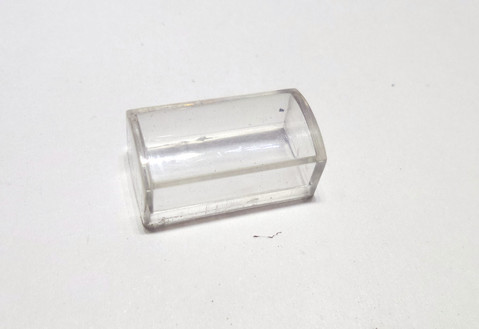

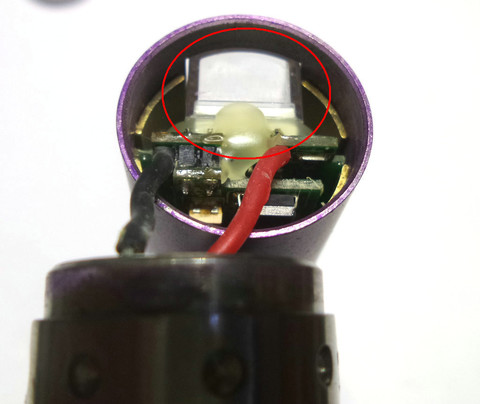

看了一下,原来数码管还有个保护壳,正好卡在数码管和桶身的开孔处。
用小螺丝刀把这数码管的外壳像外撬,然后通过桶身的开口取下来。

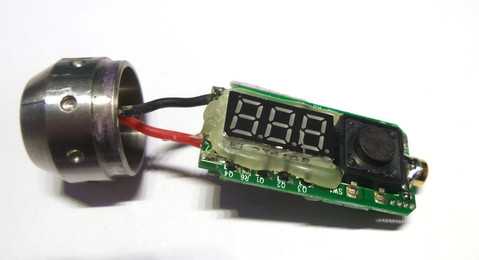

这样就可以抽出电路板了。

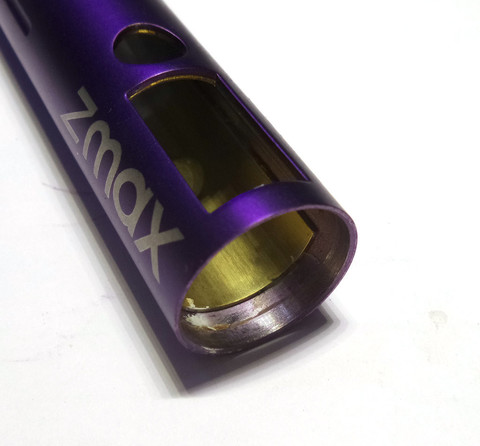

抽出电路板后,桶身内部还有一层铜皮。

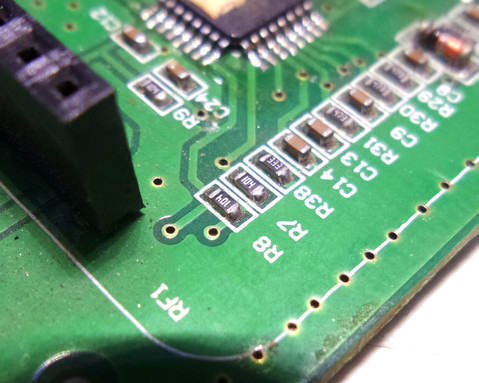

电路板反过来,有黄豆!不错啊!
这一面是两个完全一样的升压电路。

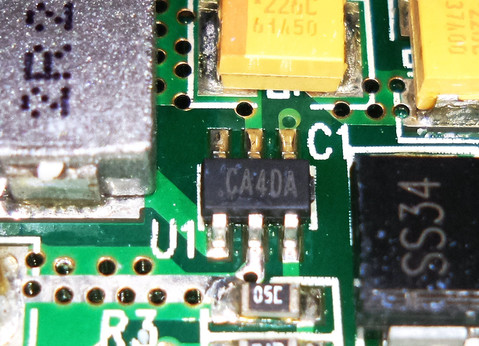

升压IC

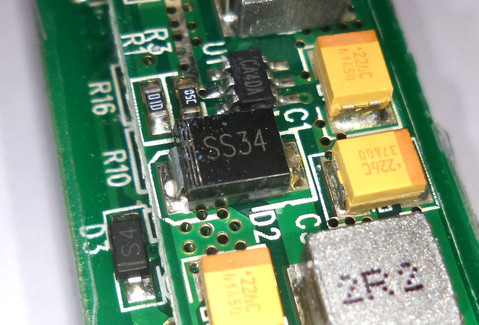

SS34肖特基。

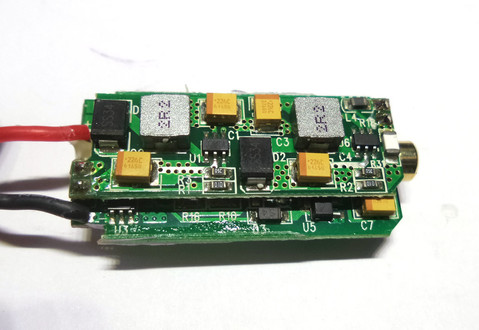

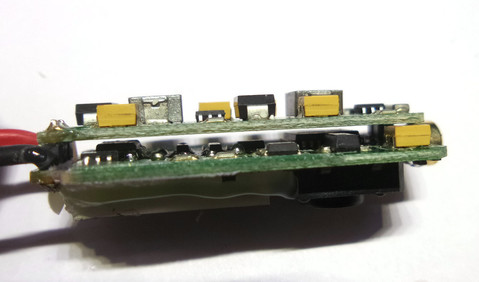

整机电路部分为上下双层板结构。

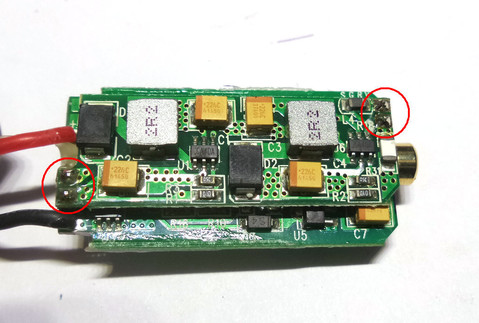

上面这层要拆下来得拆掉两组排针,排针是直接焊上去的。

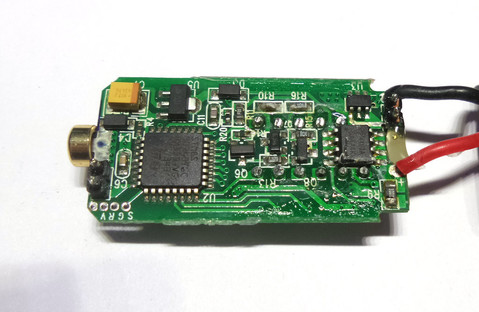

分离后的下层电路板。

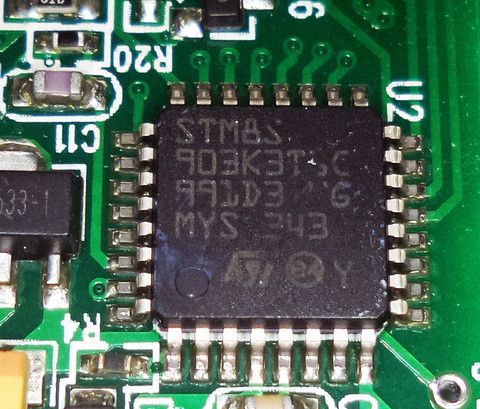

STM8单片机。

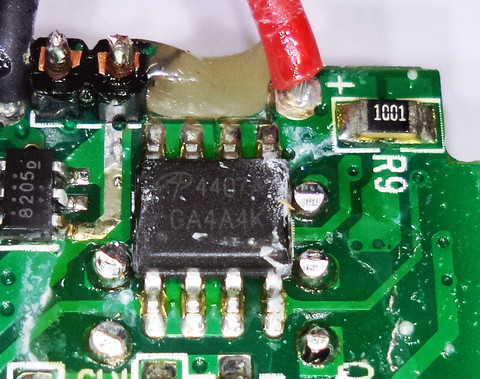

4407mos

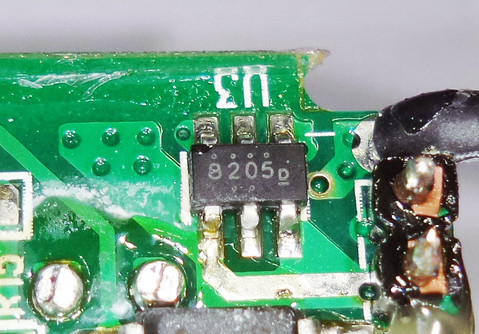

8205锂电池保护IC

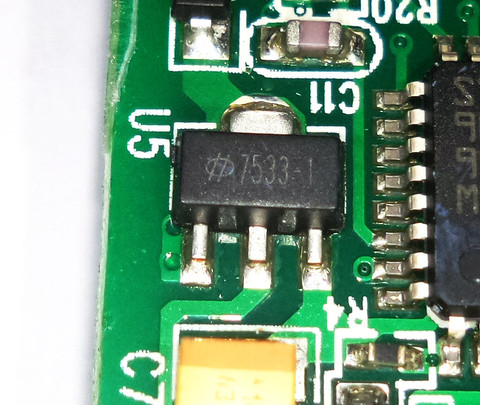

20200617_234012.jpg 7533 LDO

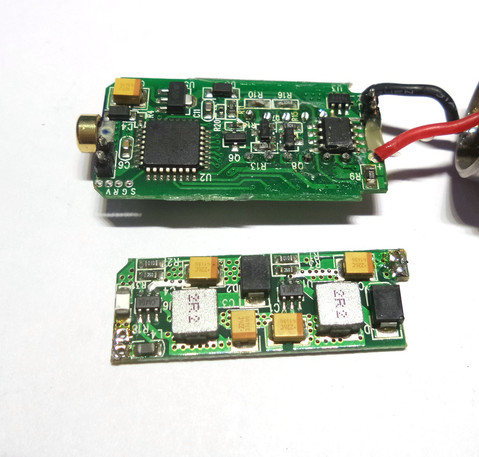

两块电路板合影。

发表于 2020-6-18 03:04:40  | 显示全部楼层
本帖最后由 snowrose2000 于 2020-6-18 03:05 编辑

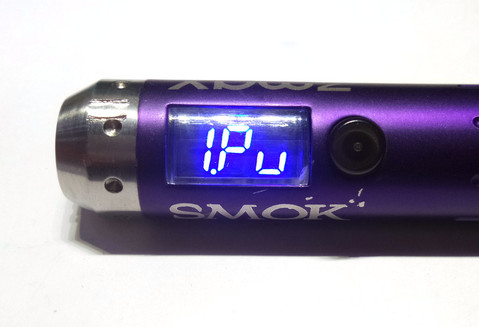

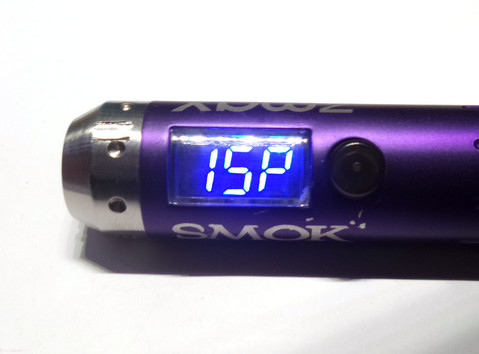

重新装好烙铁开始玩玩看。通电瞬间,数码管上会显示个15P。是15W的意思?

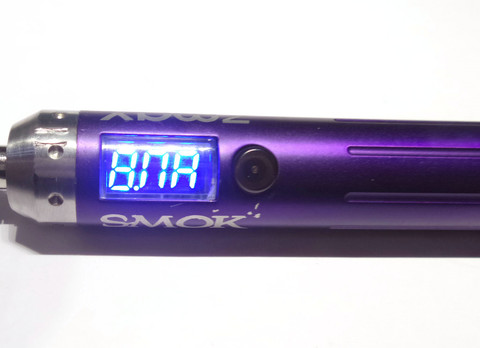

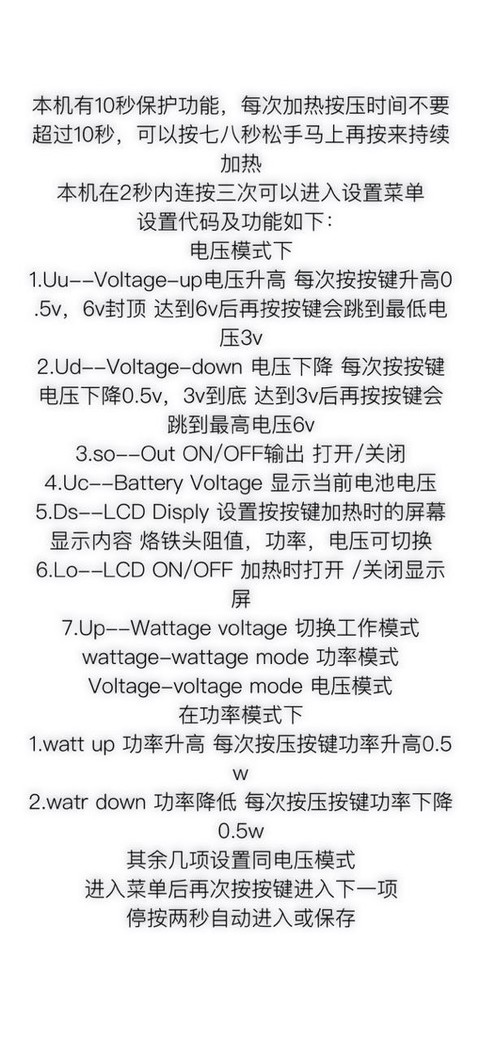

两秒内快速按下按键三次可以进入设置菜单。
而且这设置菜单居然高达8项!
单键,三位数码管,两位显示代码,这还真是记不住这么多设置项啊!
无所谓了,能加热就行。。。

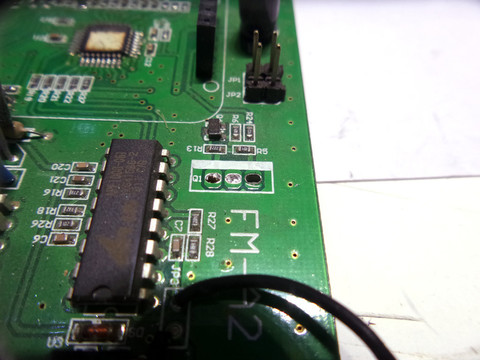

找了块料板,试试这烙铁。

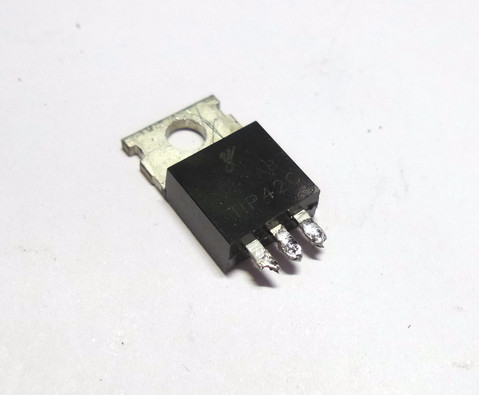

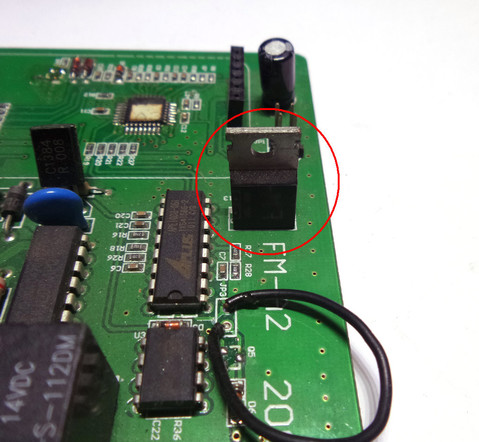

就拿这TO220的管子开刀吧!
加热的时候要一直按住按键,多少有点不方便。
不过倒是比较省电,不用担心不使用的时候忘记关机。

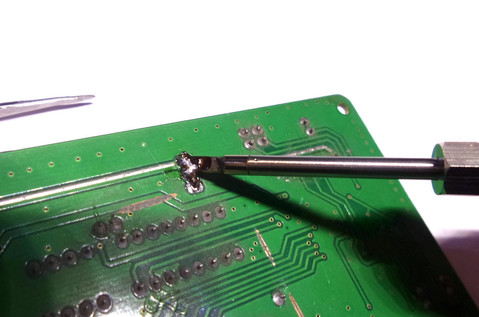

没用吸锡器,直接堆锡拆。
毕竟只有15W的功率,而且烙铁头热容又小,再加上双面+过孔的电路板,所以多少还是有点费劲的。
最终还是成功拆下。

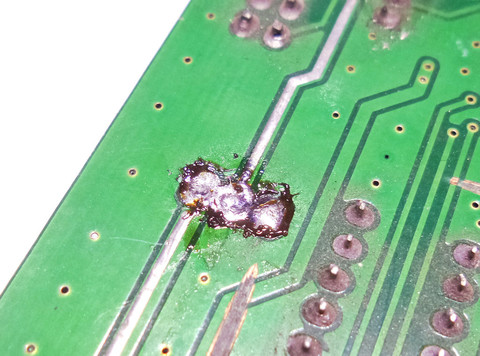

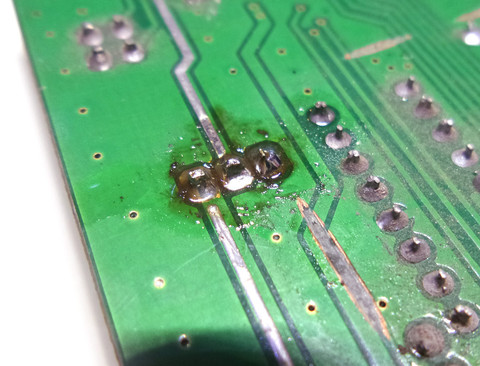

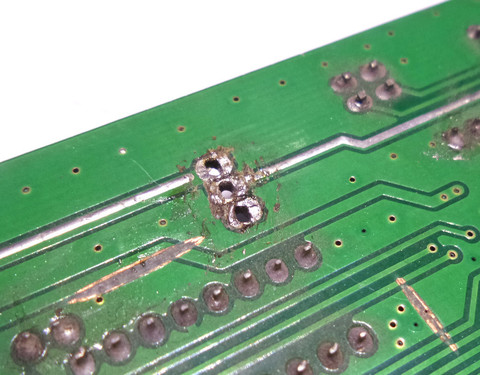

拆下来后的焊盘。
手动吸锡器清理焊盘。
再把管子重新焊回去,还可以哦!

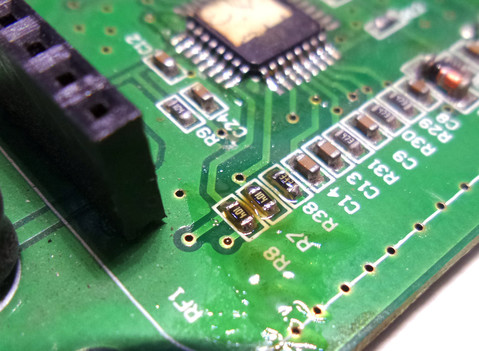

再来拆个0806的贴片电阻。

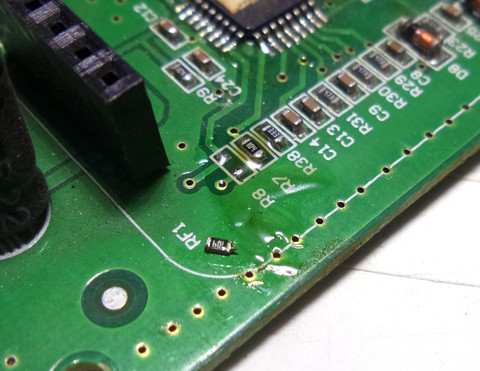

很轻松就拆下来了。
再焊回去!
虽然功率只有15W,不过拿来应急还是很方便的。
毕竟无线无电池包,一节18650就可以了!
发表于 2020-6-18 05:52:34  来自手机  | 显示全部楼层
小姐姐 不睡觉吗?
发表于 2020-6-18 06:19:19  来自手机  | 显示全部楼层
很精致,做的很用心了
发表于 2020-6-18 06:53:33  | 显示全部楼层
烙铁芯和头做在了一起,类似T12头,也算是创新的电烙铁。
发表于 2020-6-18 06:53:57  | 显示全部楼层
做工不错。拆的过程也详细。点赞。
发表于 2020-6-18 07:07:26  | 显示全部楼层
外出或登高现场很不错的
发表于 2020-6-18 07:19:16  来自手机  | 显示全部楼层
看起来不错
发表于 2020-6-18 07:57:17  | 显示全部楼层
看起来不错
发表于 2020-6-18 10:40:11  | 显示全部楼层
电子烟遗产,玩动力电的,听说烙铁头损耗很快?
