QB4与5BQ硬核简单对比

wgsd · 发表于 2020-6-22 11:24:09

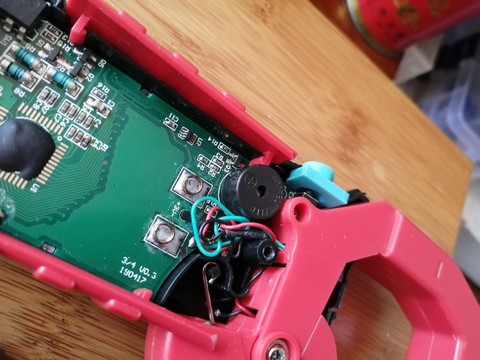

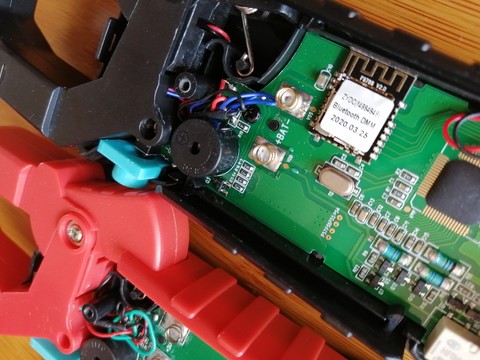

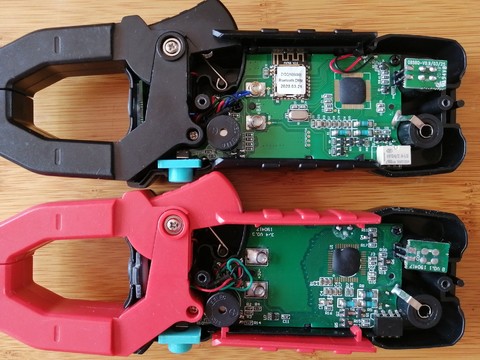

小钳表5BQ对比QB4内核变化还是挺大的，因为有了蓝牙功能，软封芯片也增至64脚封装，采用了外时钟8MHz晶振，光耦也换成了继电器。但感觉核心还是一样的，
1，功能基本一样。
2，测试了一下关机电流，QB4是约3.6uA，插入表笔关机电流约0.36uA。5BQ是约12uA，插入表笔关机电流约8.5uA。电流都有同一方向约3uA的减幅。
3，QB4测量频率最高达16.5MHz，而5BQ也很巧合，也是16.5MHz，怎样调解输入幅度也没能越过16.5MHz。哈哈，1Hz都显示0.998Hz。

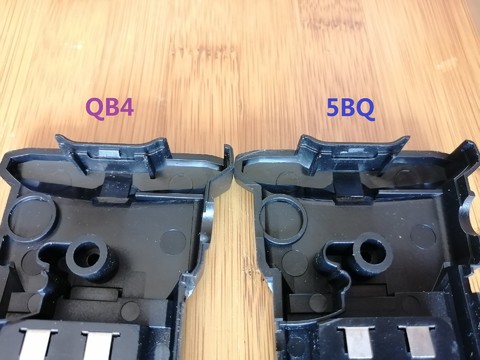

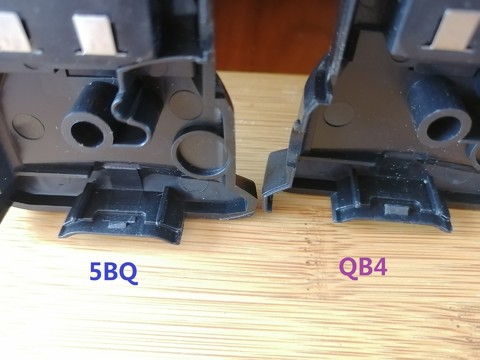

5BQ的后壳挂钩有所改变，比QB4小了很多，凸出的也小了，开壳比较方便，不会有QB4那样损坏的问题。还有一个发现，QB4的电池弹簧不是镀的真金吧？现在已经锈了。
看图

人艰不拆 · 发表于 2020-6-22 11:38:43

哈哈，都是牛屎！

kyhwhb · 发表于 2020-6-22 12:01:30

原来QB4主控外部没有晶振呢

wgsd · 发表于 2020-6-22 12:40:04

人艰不拆发表于 2020-6-22 11:38
哈哈，都是牛屎！

也得分是黄牛、牦牛、水牛、野牛...

你有犀牛屎吗

wgsd · 发表于 2020-6-22 12:43:23

巍巍兴安发表于 2020-6-22 12:01
原来QB4主控外部没有晶振呢

我的没发现，你的QB4里有吗？

tntzpq · 发表于 2020-6-22 12:59:07

蓝牙牛市封的还算用心

勇闯沙滩 · 发表于 2020-6-22 13:38:00

芯片升级了，8MHz晶振速度应该快多了。

chen131578 · 发表于 2020-6-22 14:28:29

我仪币不够，要的Zt5B.，看仪友测试电流档有BUG。

散淡021 · 发表于 2020-6-23 10:29:44

谢谢分享
老的一开壳就崩掉了。
