众仪ZT 5B全自动蓝牙万用表拆解。

snowrose2000

618拍的第二块表，ZT5B

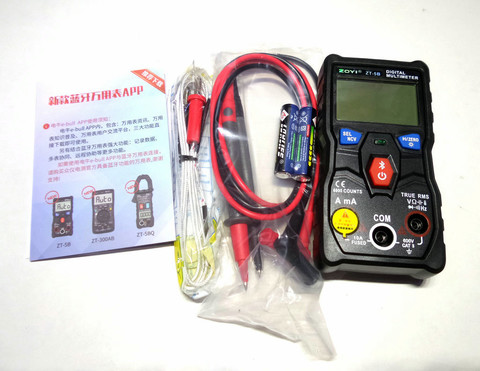

说明书，表，表笔，电池，温度探头。

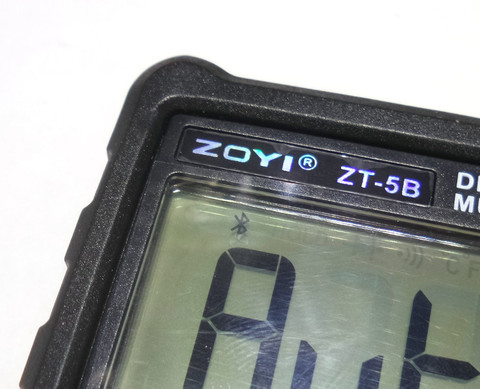

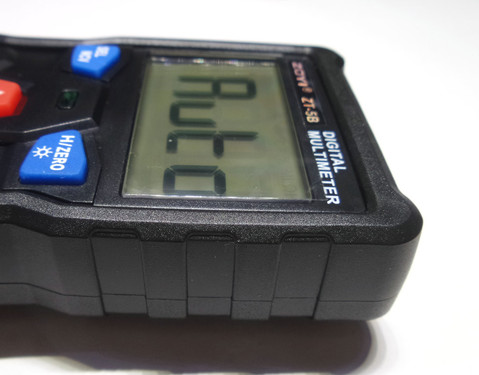

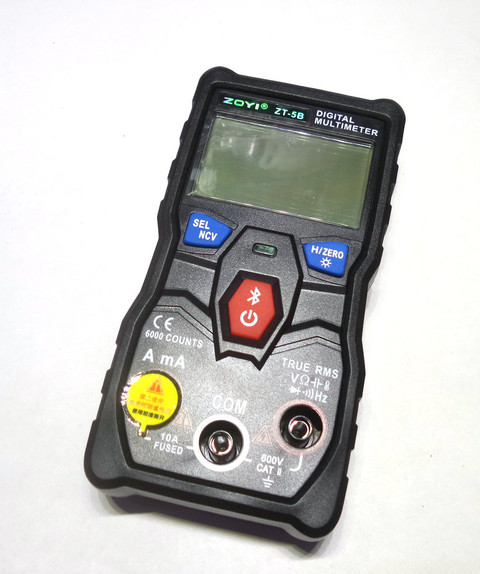

很小的表，外形和之前的S1可以说是基本一样。

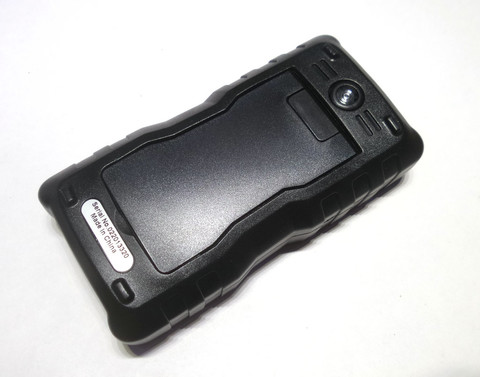

背面的样子。使用两节7号电池，很方便。

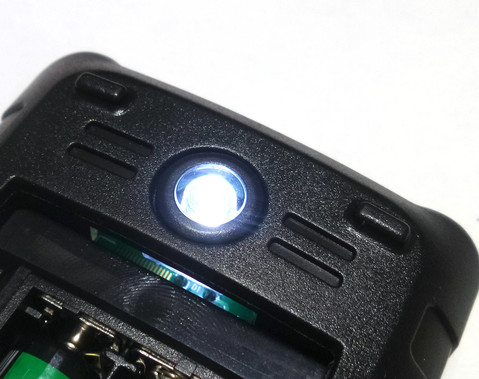

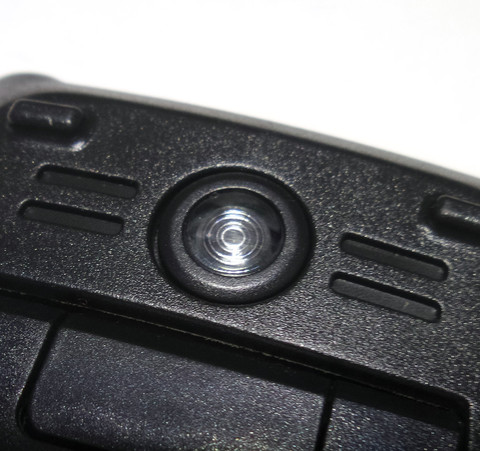

照明的LED。

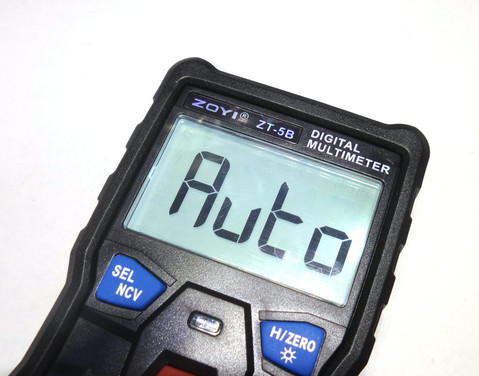

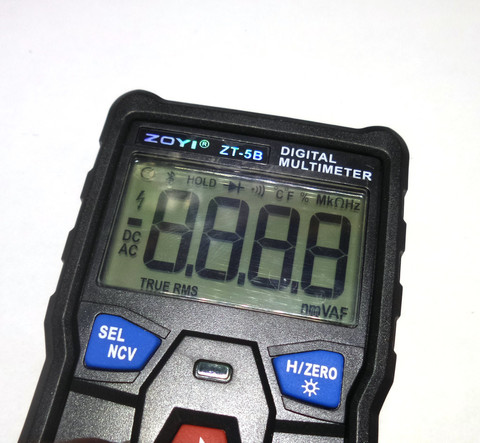

开机满显。

液晶屏的可视角度比之前的219要好多了。




白色背光。

按亮背光后面的LED也一同点亮。

按SEL键可以切换到其他自动挡不支持的档位。

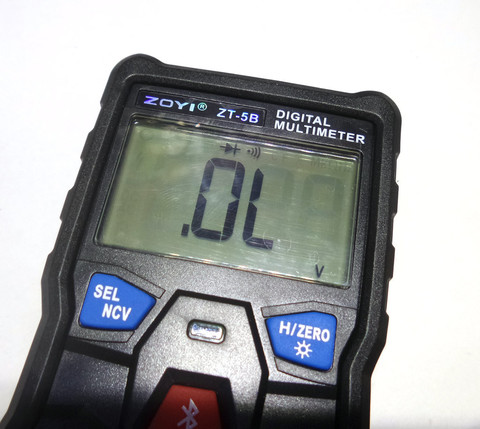

二极管，通断档响应很快。
如果用自动挡的话，通断测试相应非常慢。

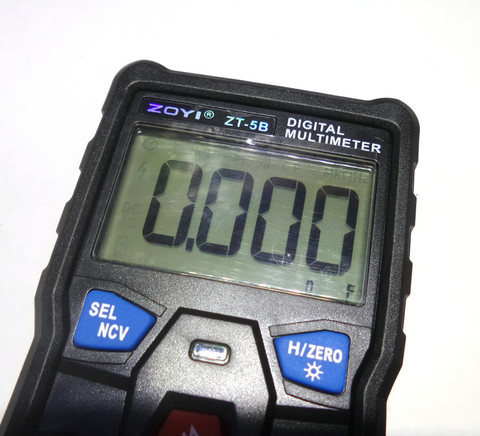

电容档

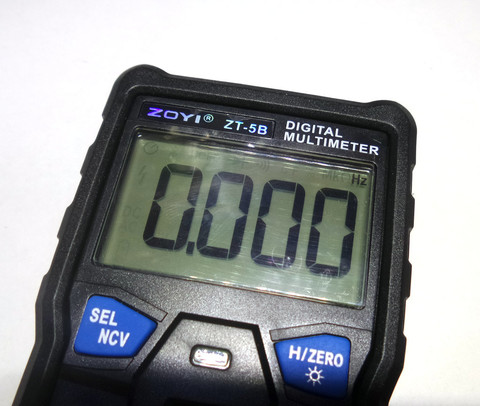

频率档

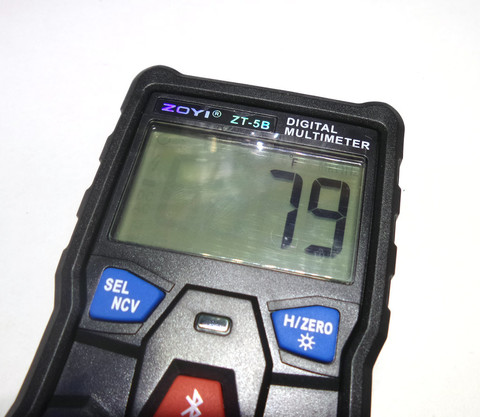

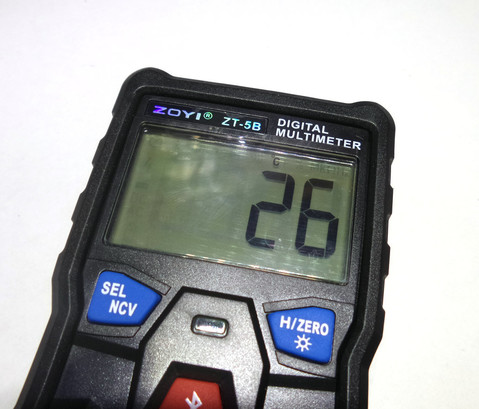

摄氏温度。

华氏温度。

短按红色开关机按钮可开启，关闭蓝牙。

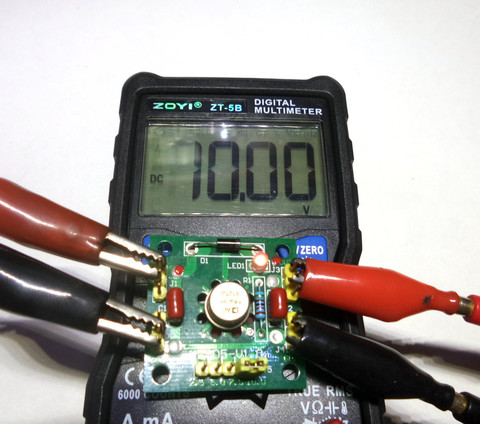

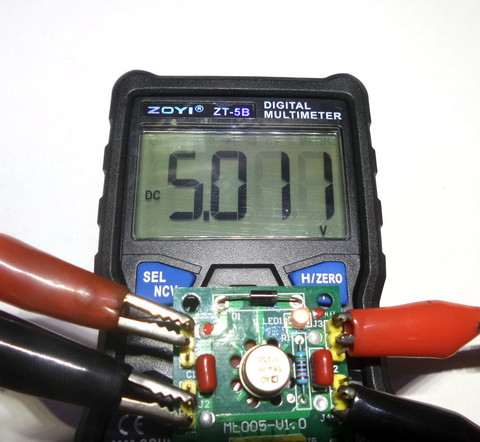

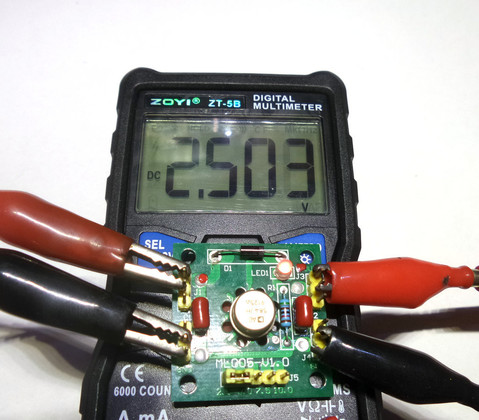

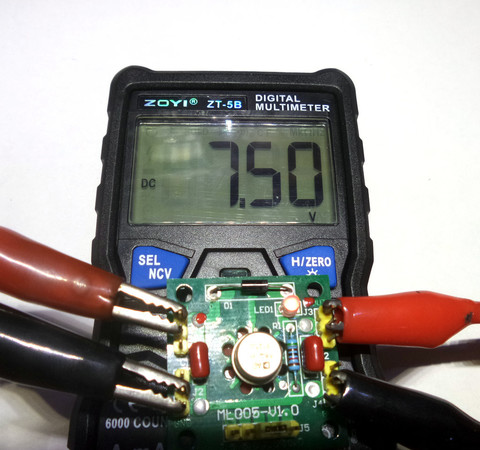

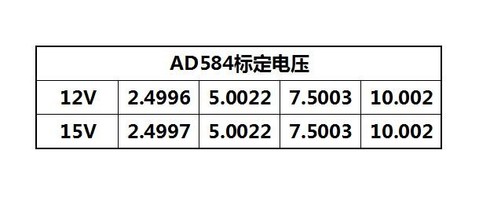

上584测一下。

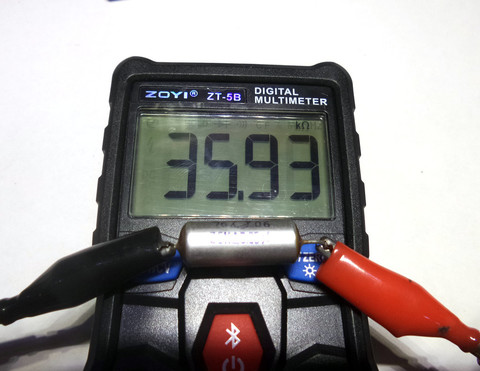

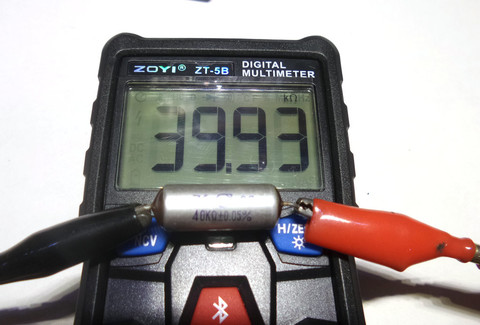

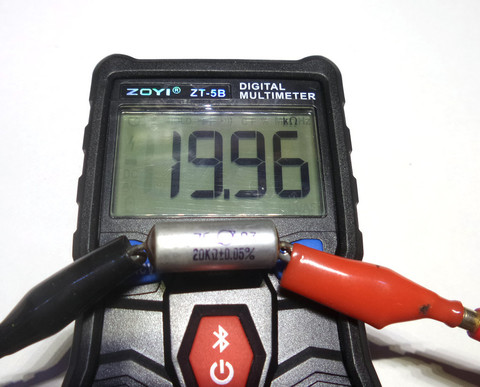

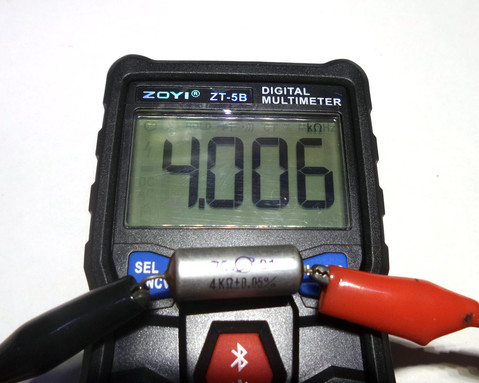

电阻测试。

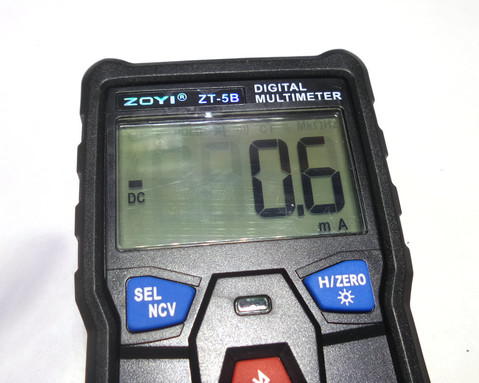

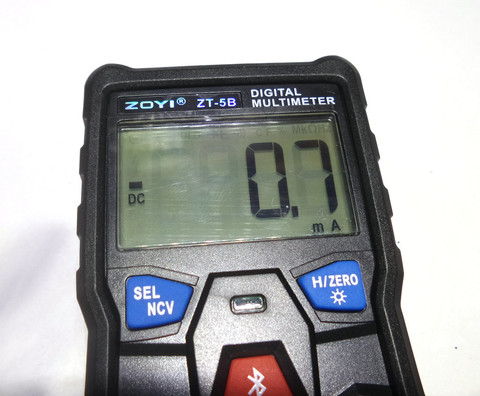

电流档插入表笔后自动切换。
不过总是在0.6,0.7,0.0之间来回跳。

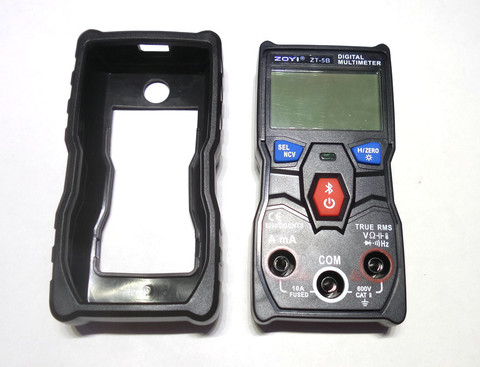

开拆，先脱外套。

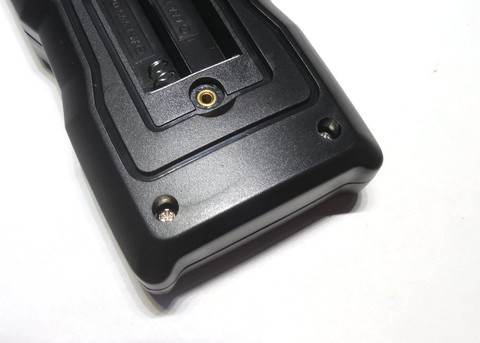

背面两颗螺丝。

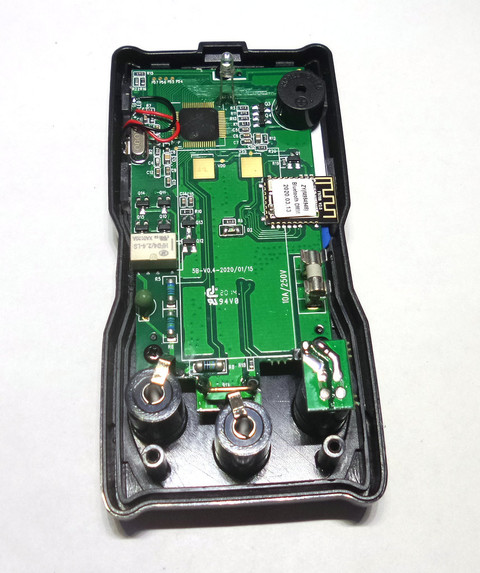

开盖。

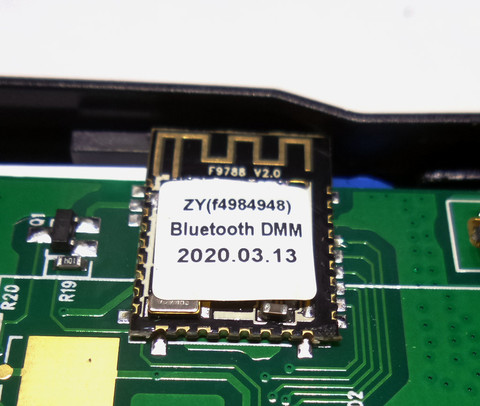

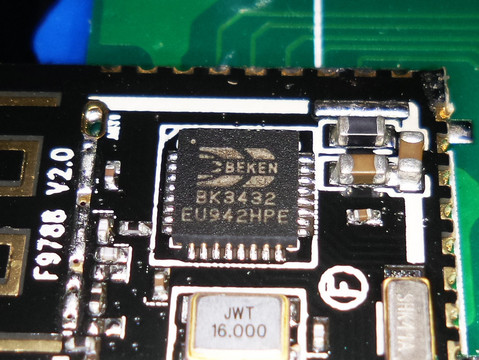

蓝牙模块。

BK3432

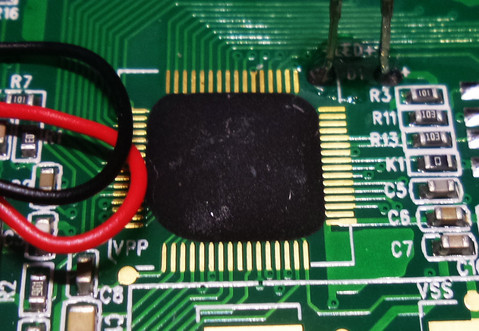

牛屎，要是表面再平整点，乍一看还以为是硬封。。。

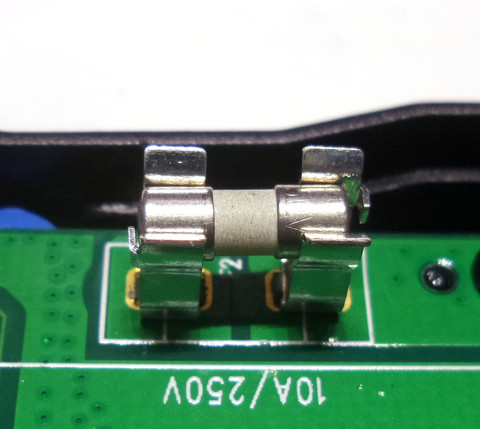

10A陶瓷保险管。

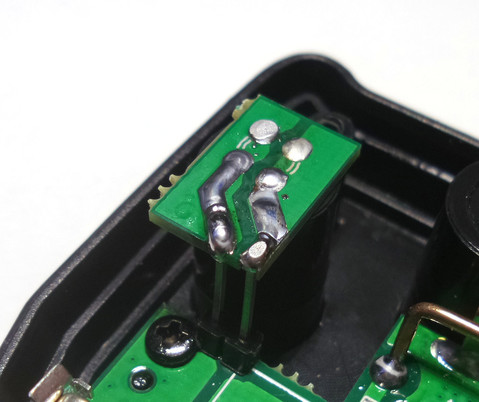

电流档表笔插孔。

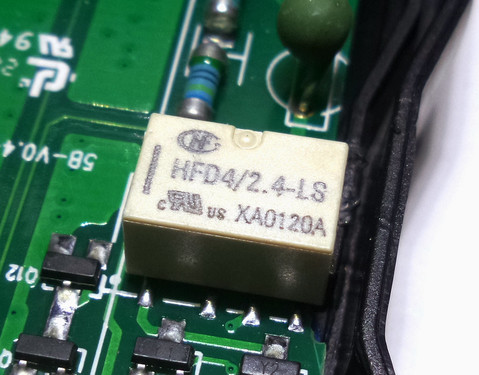

继电器。

电路板正面啥也没有。

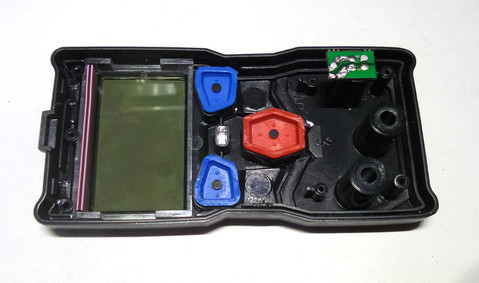

前机壳。
