                                   ZT-2---ZTS1变脸版
    收到ZT-A2已有几天，前面有坛友首发拆机并评测，相同部分不在复述（个人认为其评价还是客观的），下面说下本人使用的一些体会：
    优点：
   小巧玲珑，外观近似明星ZTX，显示屏也算清晰。用校过的VC9806+测试比对，作为一个便携表误差可以接受，并且肯定在说明书标示的误差范围内。电压档显示偏高点点，电阻档电流档均偏低点点。
   反应速度如前面坛友所说，电压档确实较慢，220交流测试，刚接触插座显示初步电压，2秒后跳到实际电压；直流电压3V以上反应稍快点，但是也要1秒多；0.8V以下肯定显示不出来，产品说明书已经明示了。电阻档反应快一点，通断反应在1秒内，其他电阻测试基本是立马显示；不插传感器温度显示正确，插传感器显示室内温度相同。
   小结下：精度作为备表日常使用没有问题，反应速度稍慢，这对年龄大的用者来说不方便，连续稳定按压接触2个测试点需要一点定力。0.8V以下不能测试是最大的短板，这在日常维修和装机检测会带来不便，装机检测需要经常判断高低电平，晶体管三态也需要测试，这个表就很勉强使用了。但作为电工用应该没有多大问题。

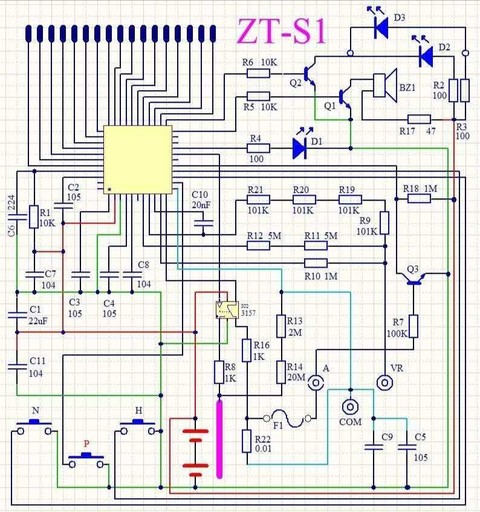

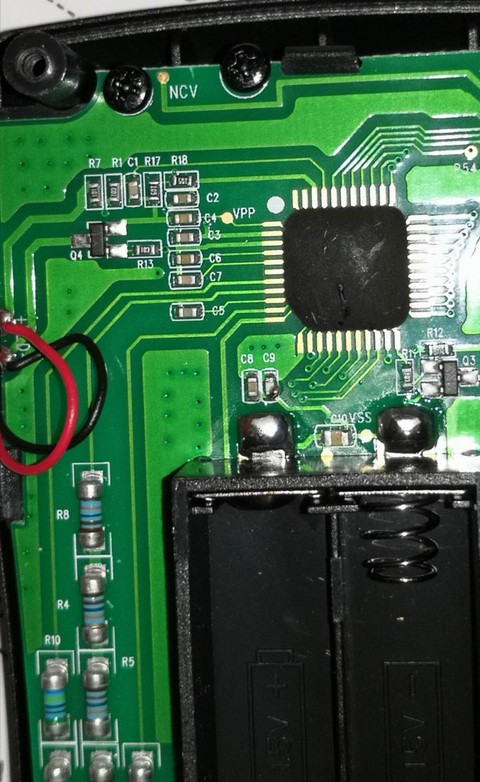

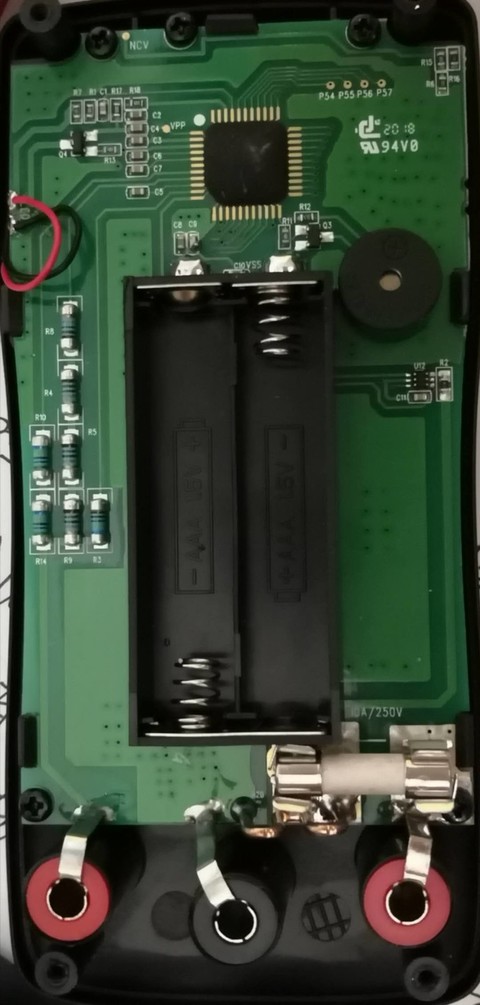

   后面上的几张图，对比了下，这个表电路估计有七八成近似ZTS1，应该说是变脸版了。下图可以看出，从IC1-11,23-44走线图几乎相同，12-22由于功能键多了有些差别。输入端电路与后者是一样的，对比原理图可以看出。

duron_ff202006

F:\TEMP\2

人艰不拆

  ZT-2---ZTS1变脸版

chen131578

应该采用的是相同的方案。根据要求不同，重写代码，重新打板。
单片机万用表，只看硬件多是大同小异的。
