迟来的爱,ZT-5B测电容惊艳记
[复制链接]
jltzmy
当前离线
积分
4061
jltzmy
发表在 2020-7-6 11:42:34
|
显示全部楼层
|
阅读模式
万用表评测
评测类型:
精度评测
仪表品牌:
众仪(ZOYI)
评测技术项:
其它
仪表型号:
ZT-5B
显示字数:
6000字
体积分类:
袖珍式
坛主福利送表,于是在6.18活动期间购得众仪ZT-5B袖珍万用表一块,万用表早就收到了,只是前一段时间杂事忙,才有时间进行一些测试,其他坛友已经做过一些拆机和电压、电阻、电流等相关项目的测试,这里我就不做重复测试了,此次仅对电容精度情况做个测试,参照标准为同惠TH2822E手持电桥,1uf以下瓷片电容和独石电容采用10Mhz频率,1uf以上电解电容采用100Hz频率。
说到ZT-5B,不得不说一下本人2019年曾经自费购入的一款ZT-S4万用表,当时也对这款S4表做过测试,其中,电容测试情况也比较理想,因此印象十分深刻,此次ZT-5B新产品推出,仅从外观和功能上判断,感觉应该是ZT-S4改进增强版,因此,对ZT-5B电容测试还是充满了期待,经过与同惠TH2822E对比测试,结果非常惊喜,至少这是我见到的所有众仪万用表中,测试电容最“靠谱”的万用表,而且可以说是独一无二,没有之一,在我见到的几十款其他品牌和型号的万用表中,除了优利德UT61E,也没有一款能和ZT-5B相媲美,虽然还有一款华普HP890CN电容测试情况也比较不错,但该表最小电容只能测到5P,而ZT-5B最小电容可以测试到2P,仅从电容测试情况来说,ZT-5B可以说真的是一份迟来的爱,令人惊艳,实际测试情况如下:
ZT-5B电容档没有底数,测试夹采用同惠TH2822E附带的二线测试夹

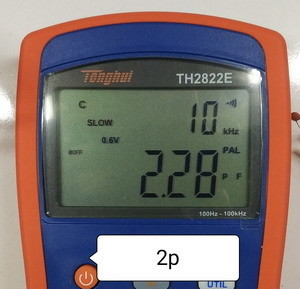

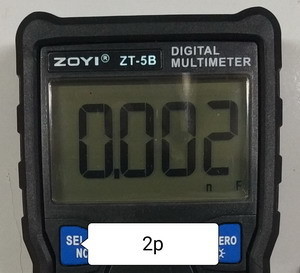

1、2p

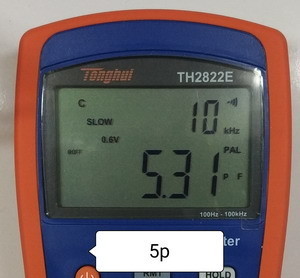

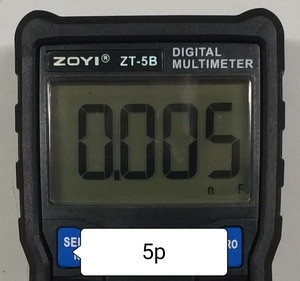

2、5p

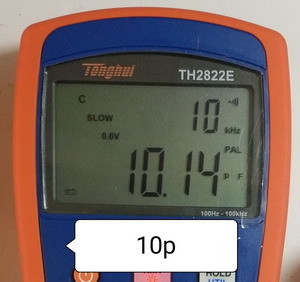

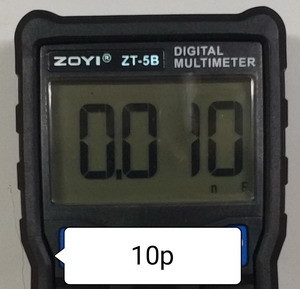

3、10p

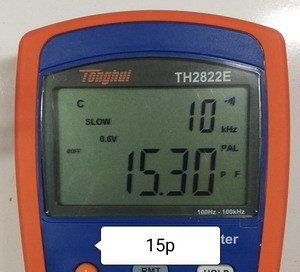

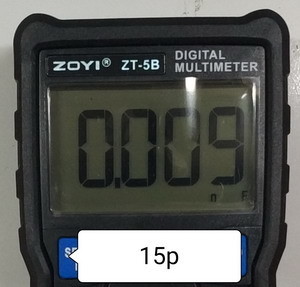

4、15p 这个测试很奇怪,下面22p也误差稍大,原因不明

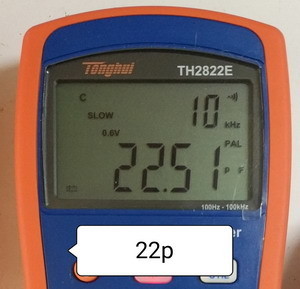

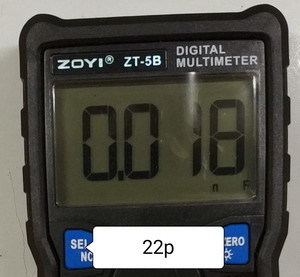

5、22p

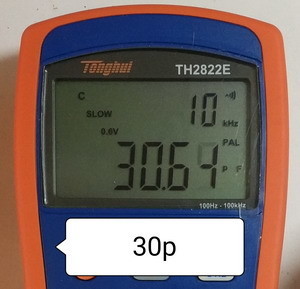

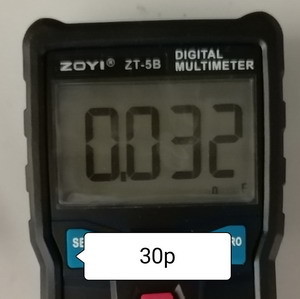

6、30p

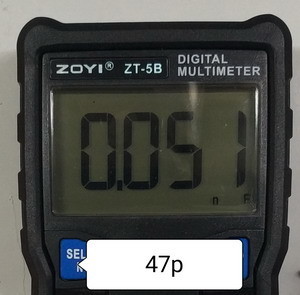

7、47p

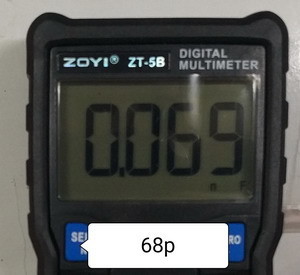

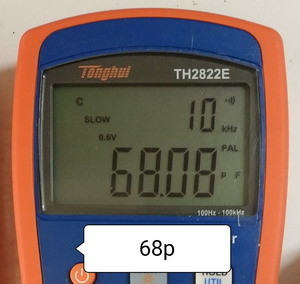

8、68p

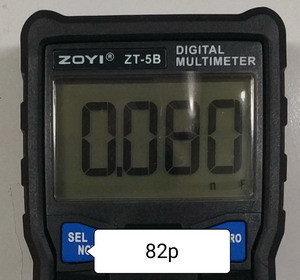

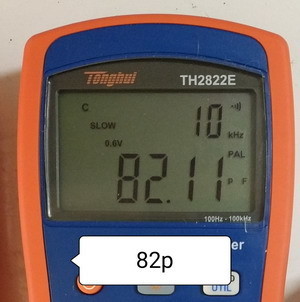

9、82p

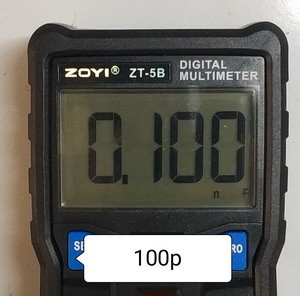

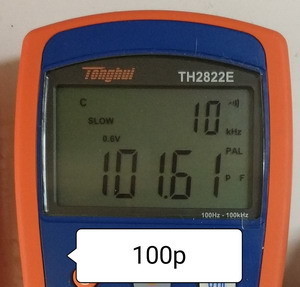

10、100p

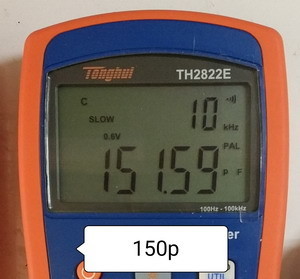

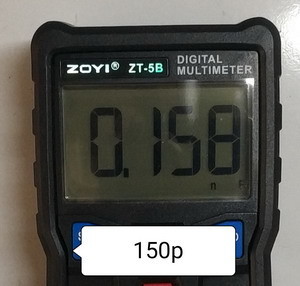

11、150p

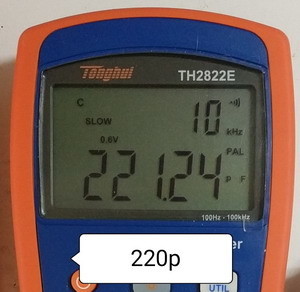

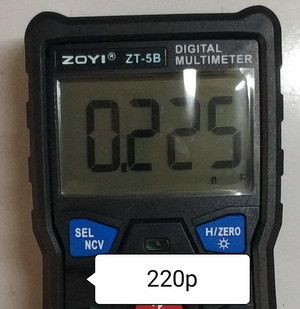

12、220p

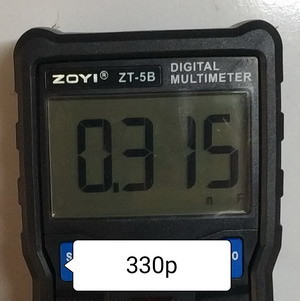

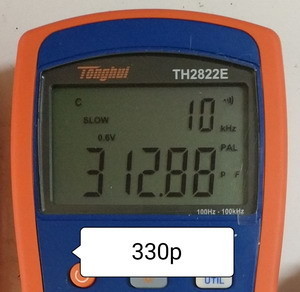

13、330p

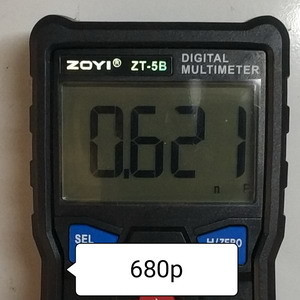

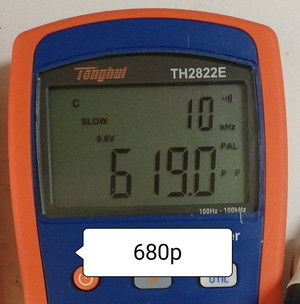

14、680p

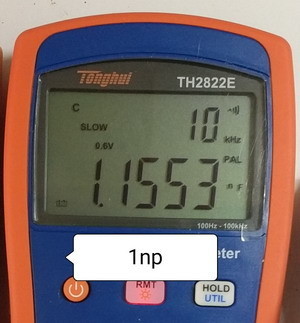

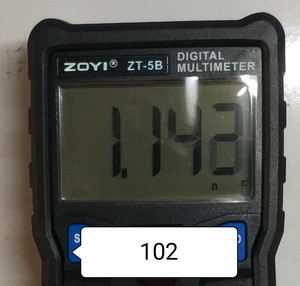

15、1np

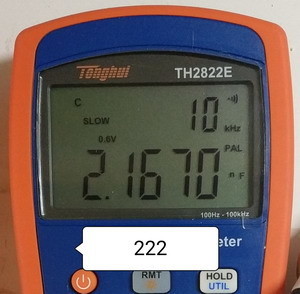

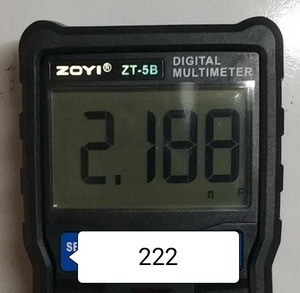

16、2.2np

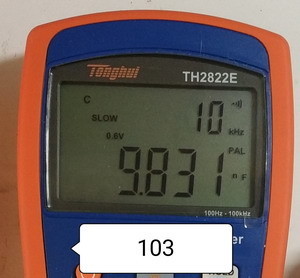

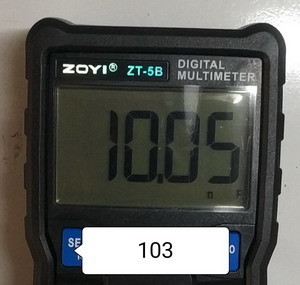

17、10np

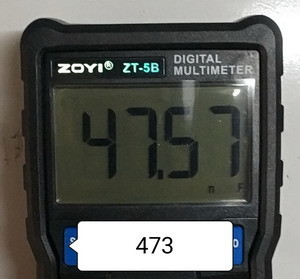

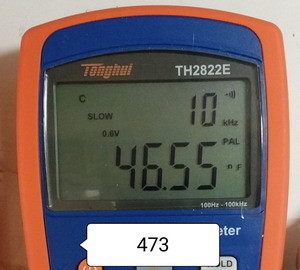

18、47np

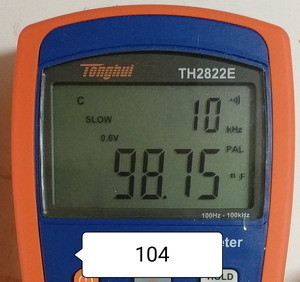

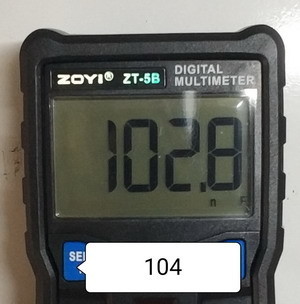

19、100np

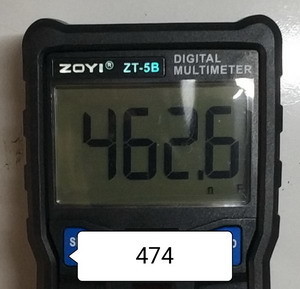

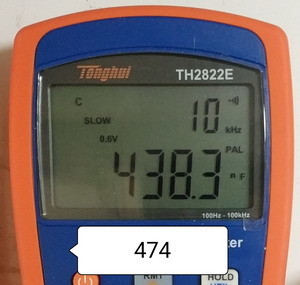

20、470np

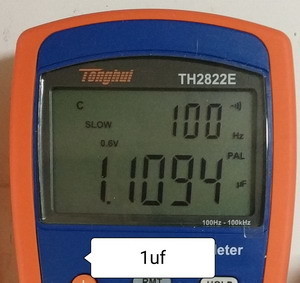

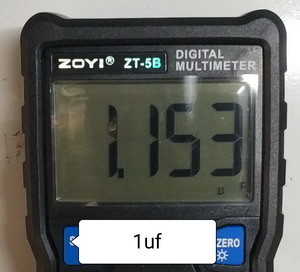

21、1uf

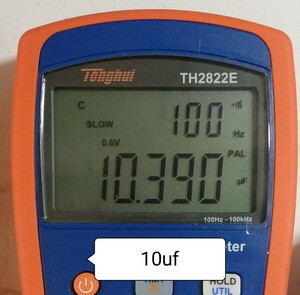

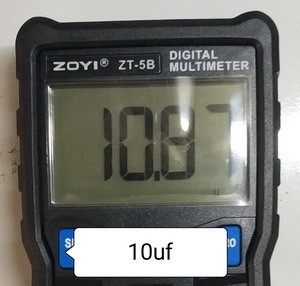

22、10uf

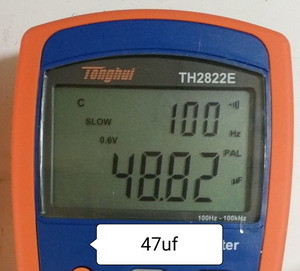

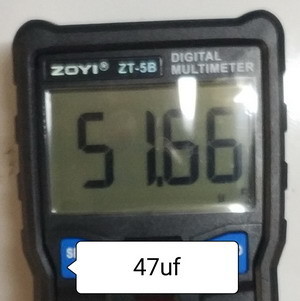

23、47uf

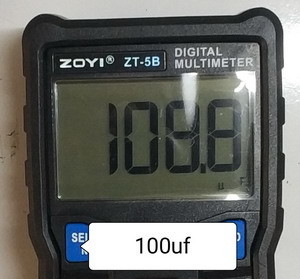

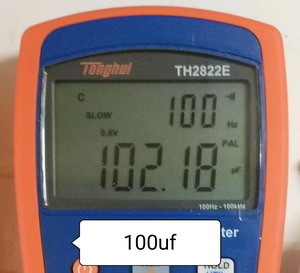

24、100uf

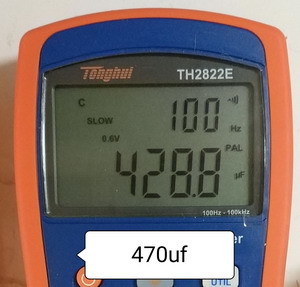

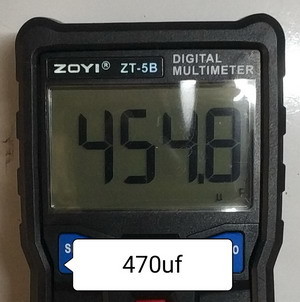

25、470uf

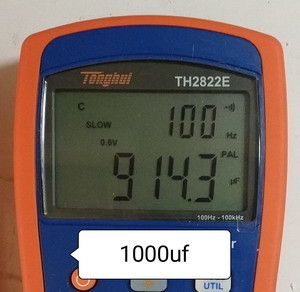

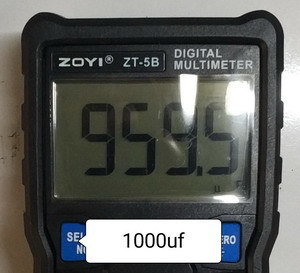

26、1000uf

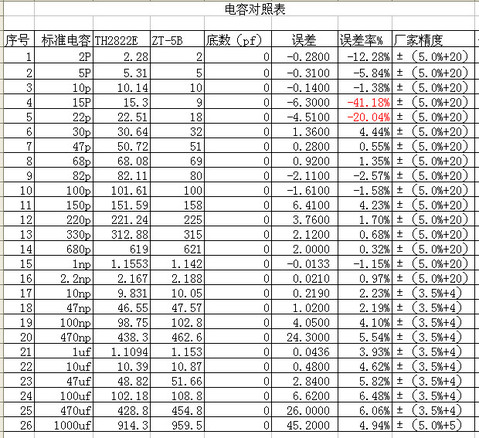

27、电容对照表
从对照表中,我们可以看到,除了红线标注的15p与22p以外,2P、5p由于显示分辨率原因略高,其他误差均小于或接近厂家误差范围,考虑到电容测试与很多因素相关,这个结果还是令人满意的,至于15p与22p,我重复做了几次测试,结果都误差较大,原因不明,这里之所以保留这两个数字,也是想请其他网友能做个相关测试,答疑解惑。
回复
举报
chen131578
当前离线
积分
4761
chen131578
发表于 2020-7-6 11:52:58
|
显示全部楼层
我测了下速度可以,感觉还行。看楼主评测5B测电容原来真行。
找个ESR值大了的电解电容测下试试,准确不?
回复
举报
人艰不拆
当前离线
积分
7750
人艰不拆
发表于 2020-7-6 12:10:40
|
显示全部楼层
光看见惊了
回复
举报
表述
当前离线
积分
3688
表述
发表于 2020-7-6 13:51:25
|
显示全部楼层
找个ESR增大的电解电容测一下,可能会有不同的结论。
回复
举报
巍巍兴安
当前离线
积分
10351
巍巍兴安
发表于 2020-7-6 15:47:42
|
显示全部楼层
表现不俗,15p与22p的奇怪,谜底待查
回复
举报
wgsd
当前离线
积分
16223
wgsd
发表于 2020-7-6 18:46:57
|
显示全部楼层
电解还是超标了
回复
举报
wgh1027
当前离线
积分
25513
wgh1027
发表于 2020-7-7 06:49:02
来自手机
|
显示全部楼层
石破天惊
回复
举报
shoucun
当前离线
积分
379
shoucun
发表于
3 天前
|
显示全部楼层
测试到位,谢谢分享
