吉米家居高精度数字万用表--拆解、评测

tps12369

        吉米家居-------最早是在“小米有品”看到一个小众品牌，这次在某猫旗舰店购买螺丝刀套件时，看到有一款“荣获2020年德国红点设计奖”的万用表，看到主机、表笔、收纳盒一体设计，感觉有些新颖，就下单购买了回来。拆解、评测分做三部分：宣传与外观、实机拆解、性能测试。
--------------------------------------------------------------------------------------------------------------------------------
一、宣传与外观：
     看中此款表的唯一理由就是对扣磁吸收纳盒的设计，但是我怀疑评奖的人是不是脑壳被门“夹”了。

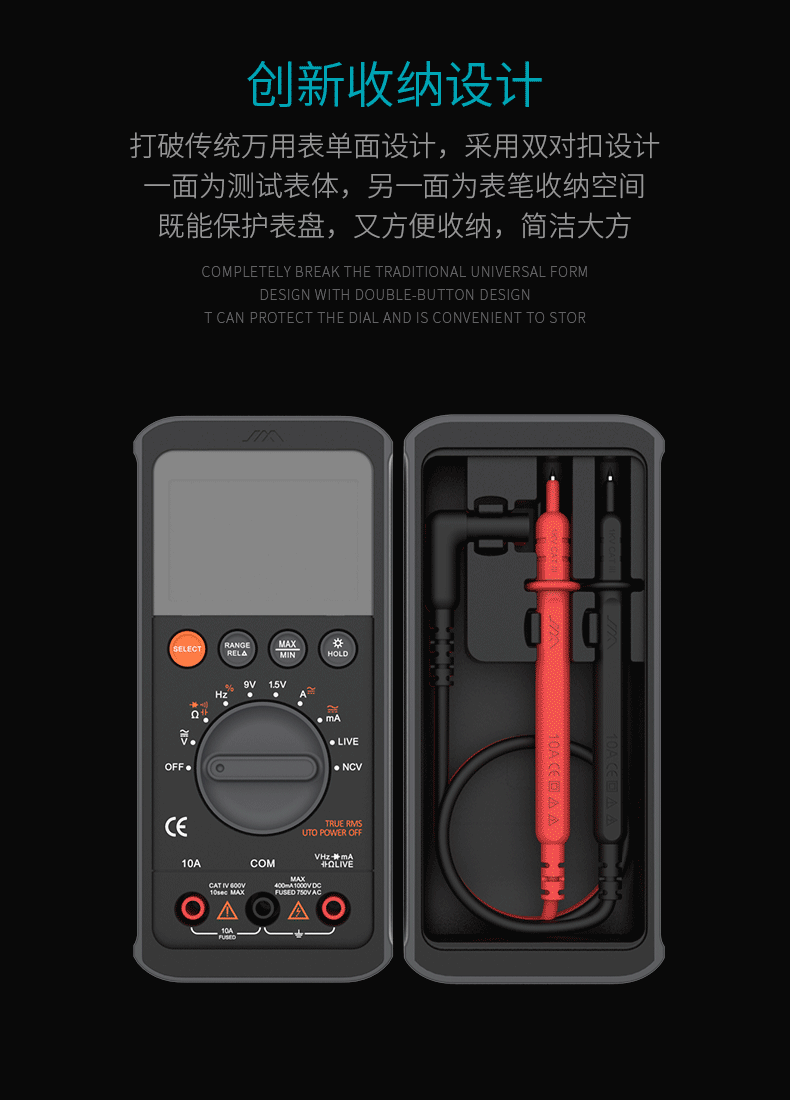

1、先看看宣传图：

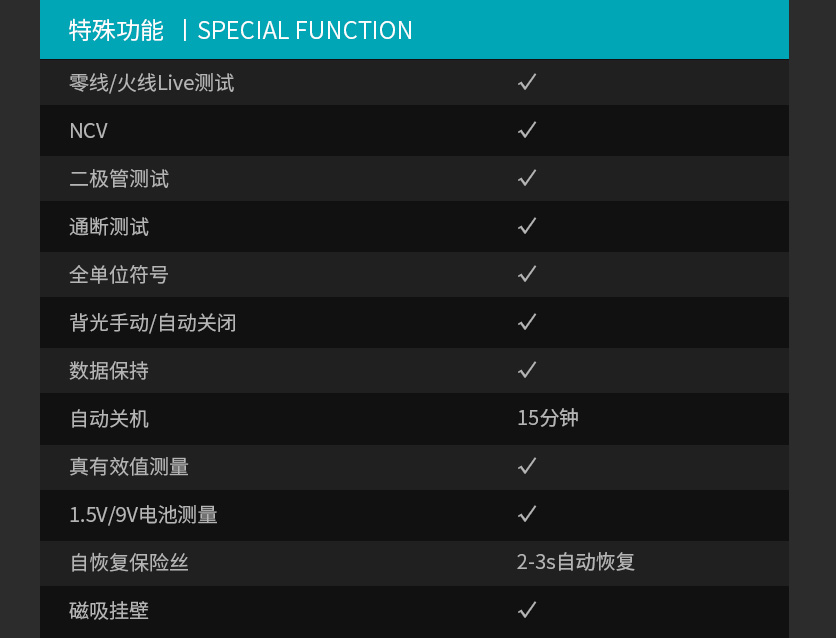

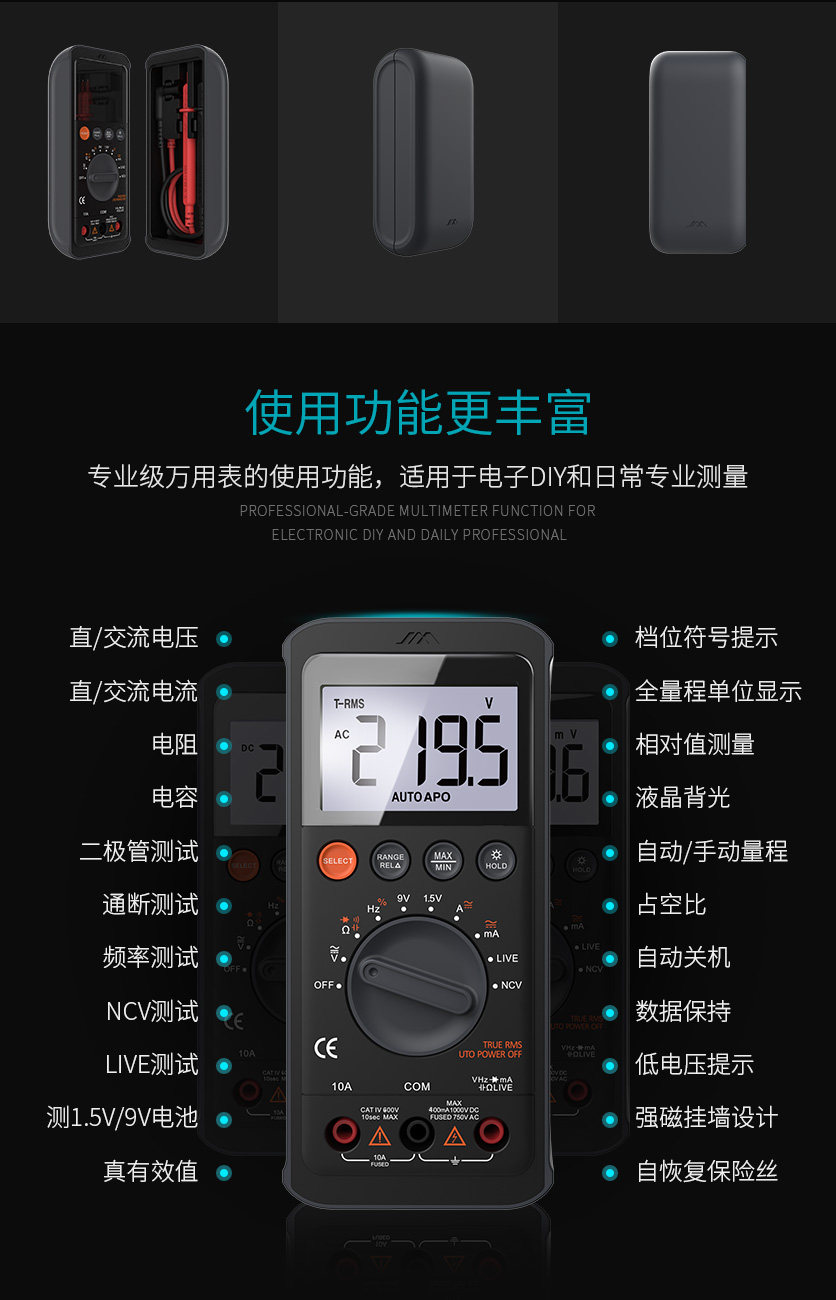

2、功能说明（半弧角度透明表盘，这个设计不错）

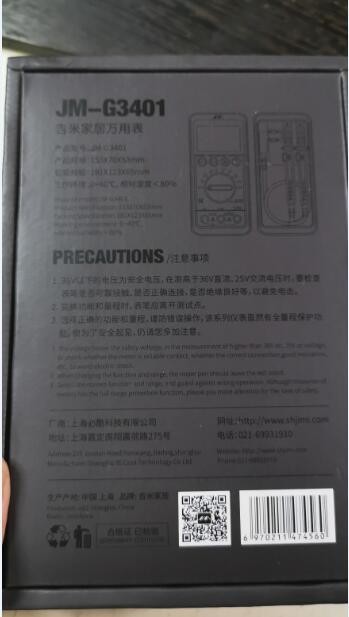

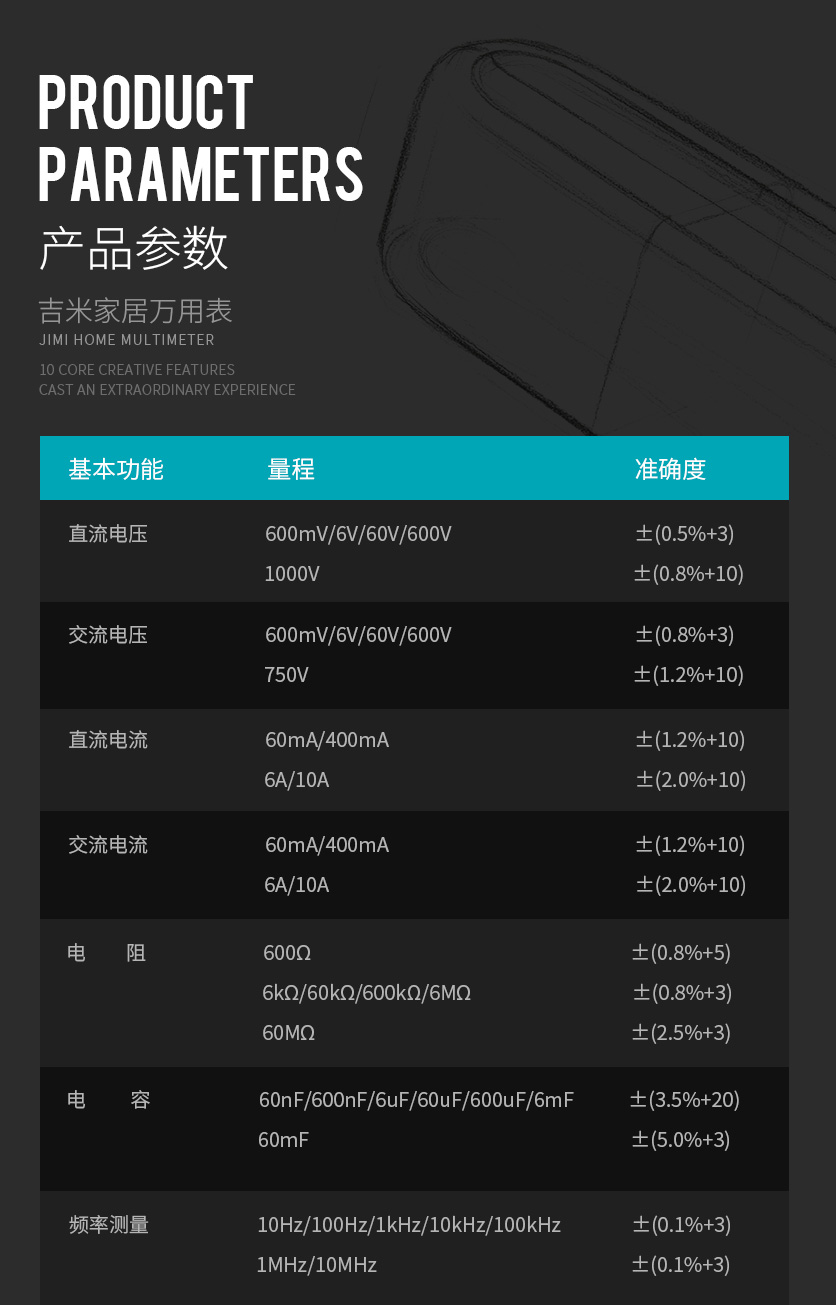

3、万用表参数

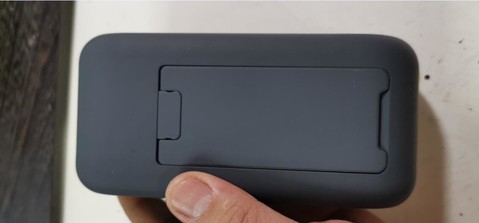

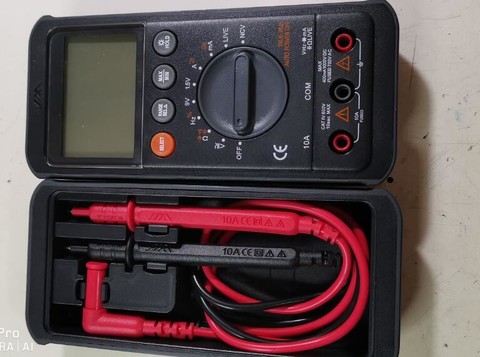

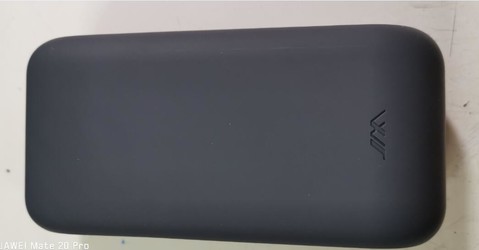

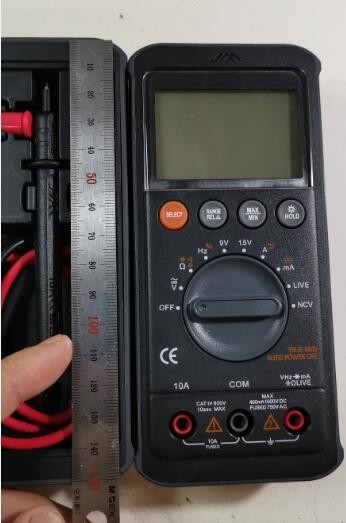

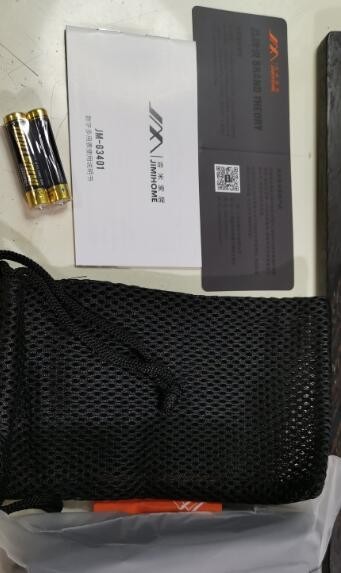

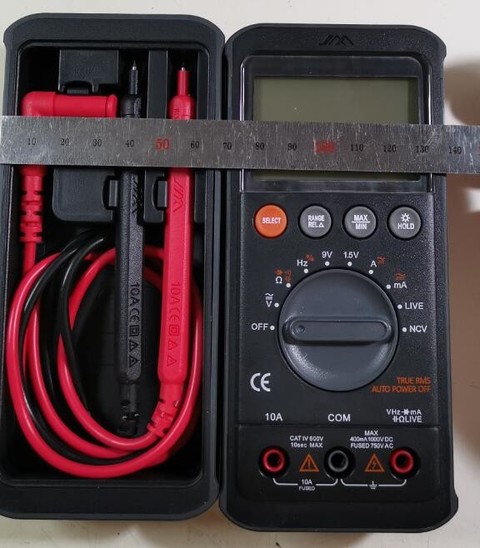

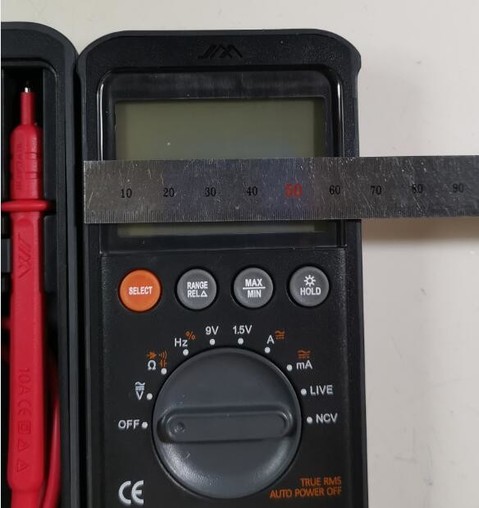

4、实物外观






















二、实机拆解

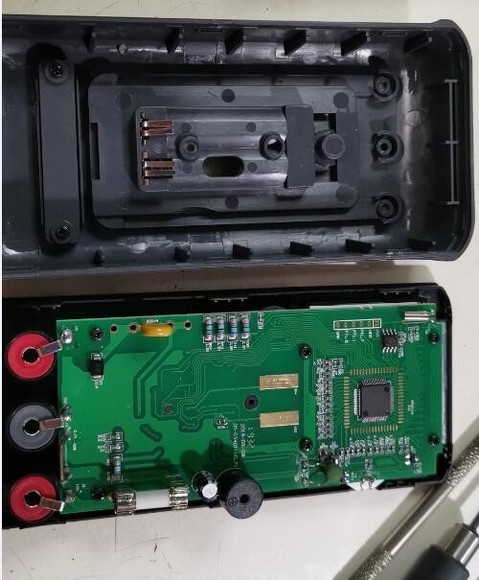

1、凸型A面与凹型B面是依靠周边卡扣咬合，缝隙非常小，但有预留开合口：


此处要说明两点：1、B面壳没有屏蔽措施，非常简陋；2、A壳下面各一长条强磁粘在边沿上，以便于与另一半吸合。
这部分图片后面补上-----特此标记。

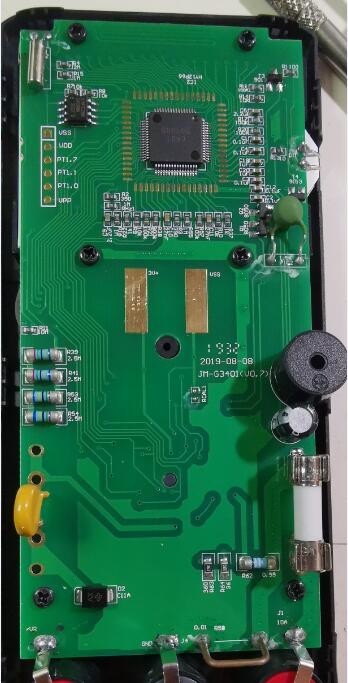

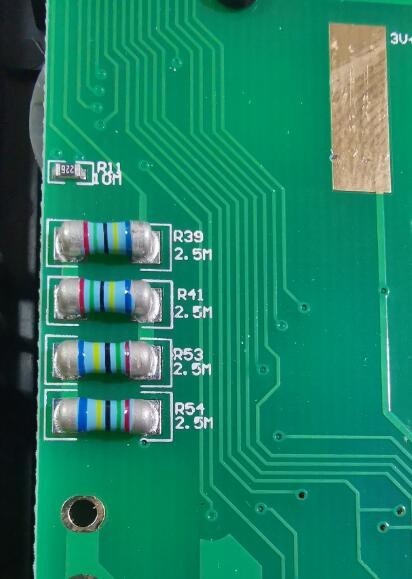

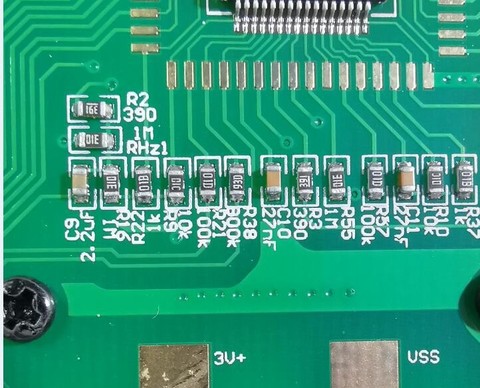

2、PCB板背面

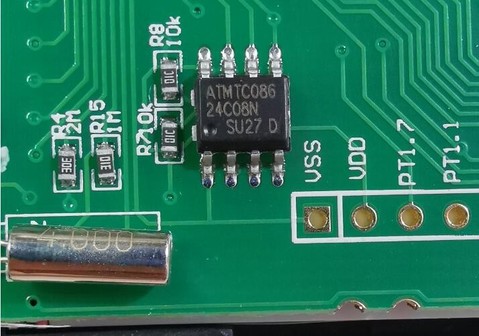

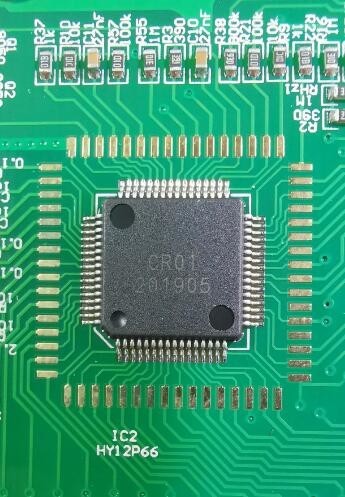

这个芯片没见过。







很明显手工焊接，没洗板水吗？







残留物明显，对面背面更多。

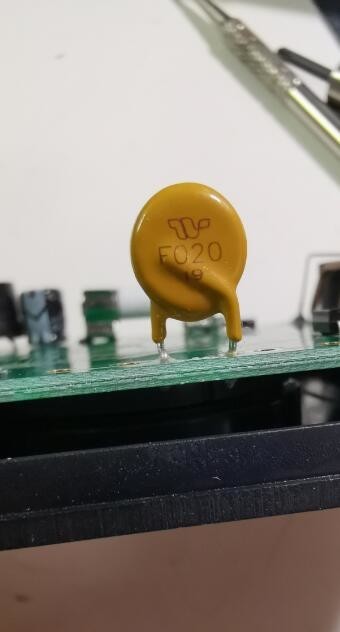

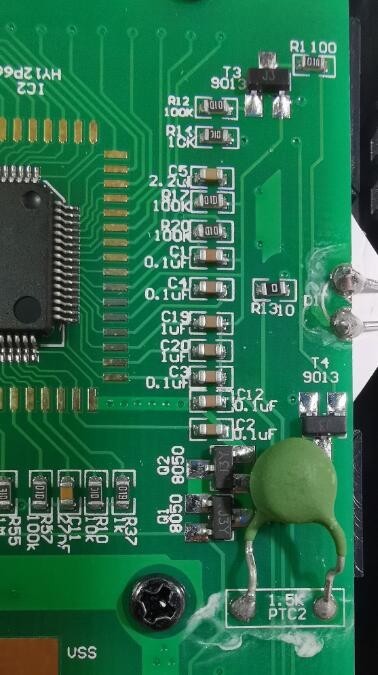

第一次见到有自恢复保险的表，好像OW18B也是这样设计的。

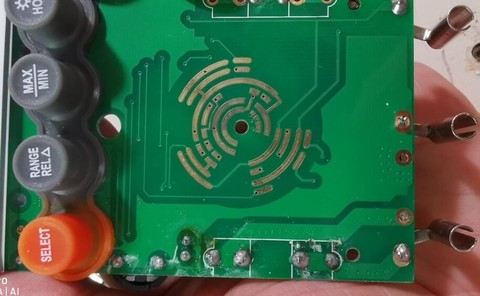

3、PCB板背面

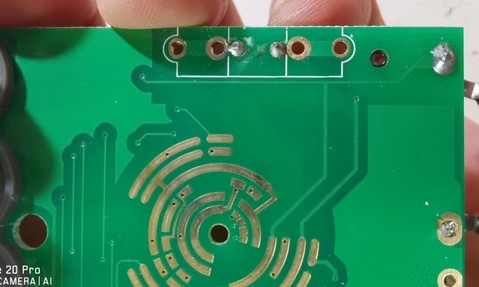

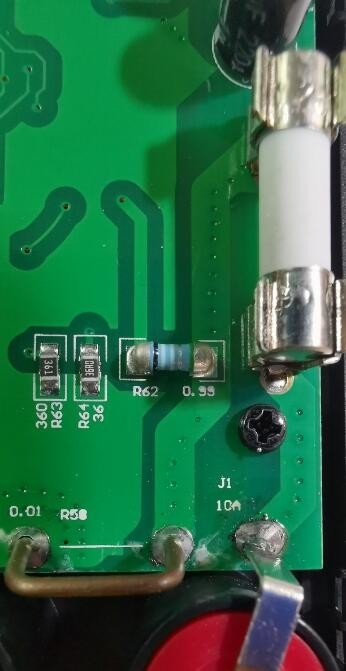

10A保险管插座焊接残留物，注意看还有锡渣---球球



mA档自恢复保险脚，也是有残留物。

总体来讲，外观新颖，内部比较工整，缺点明显：1、手工焊接后各种残留物：松香、锡渣等，而且还在关键保险管插座背面的两条铜箔之间，安全隐患极大；2、表笔座、显示屏上方各有一长条强磁条，估计对表的影响不小，而且未作任何固定处理，掉出来后烧表是一定的；3、PCB板背壳没有屏蔽，好像大多数100元及以下的表都没有做这个屏蔽措施。


（续待）

人艰不拆

也以为吉野家呢

hc061218

这芯片就是HY12P66（0660）吧  哈哈

wgsd

这也获奖。

勇闯沙滩

150元都没有性价比。

星星123

这个表能够获奖，个人认为 主要是创新思路打动的评委

duron_ff202006

楼主测试结果如何？自动档反应快不？

闻雨听风

勇闯沙滩 发表于 2020-7-6 20:20
150元都没有性价比。

这个表现在领券加返集分宝是89元，略偏高，同类6000字的优仪高、特安斯等大约是40-60元，性价比感觉一般。

chen131578

多了项零线和火线判断功能。电工使用不用带电笔了。

5free

设计只看外形？
