电动车48V2A锂电池充电器拆测

kyhwhb · 发表于 2020-7-27 17:14:13

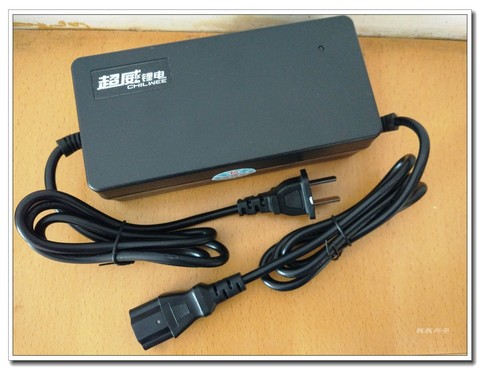

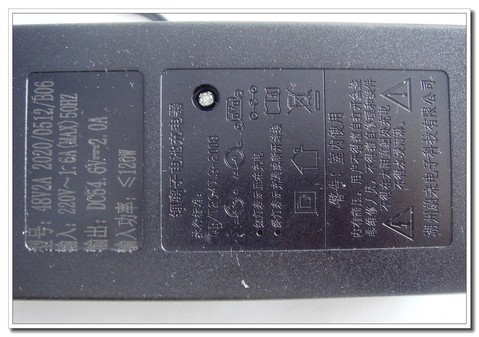

电动车48V2A锂电充电器是电动三轮车----老年代步车（http://www.dt830.com/forum.php?mod=viewthread&tid=4629）附带的：

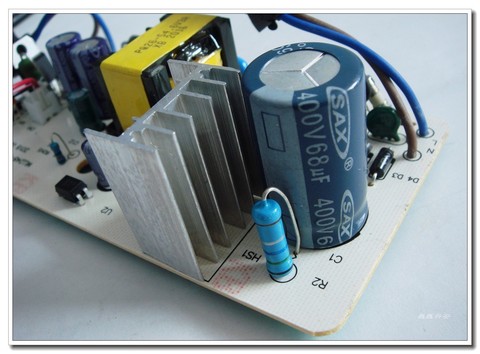

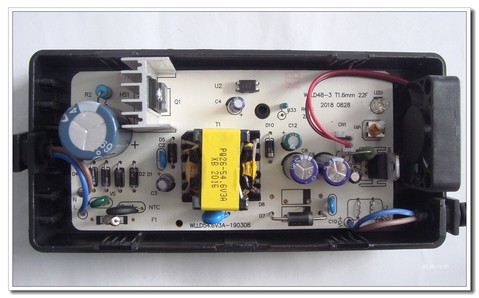

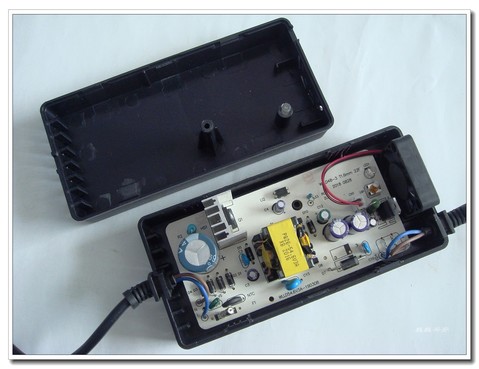

螺丝及卡扣结合

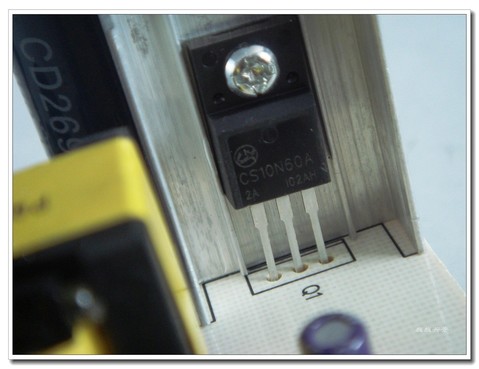

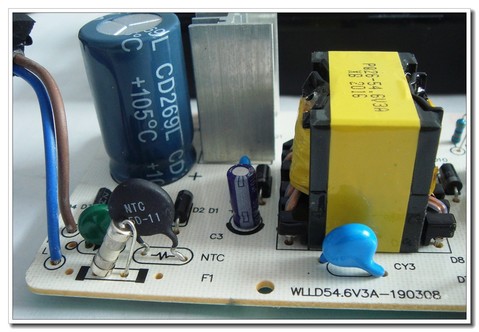

10N60A MOS管

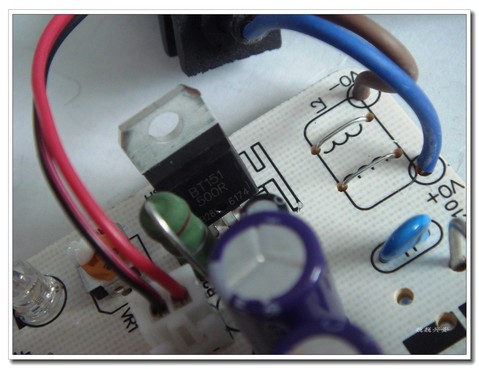

BT151 可控硅

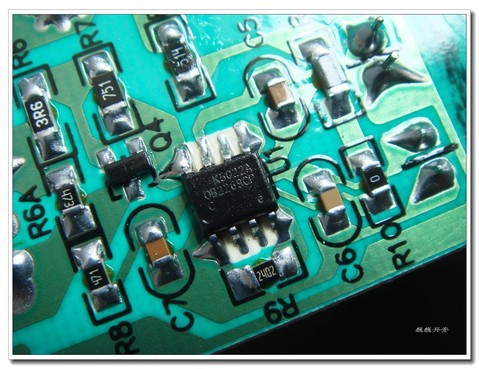

OB2269CP----PWM控制集成电路

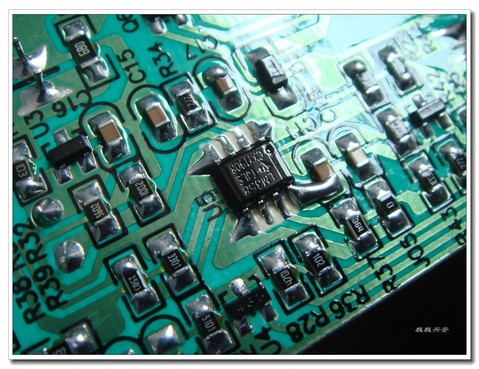

LM358运放芯片

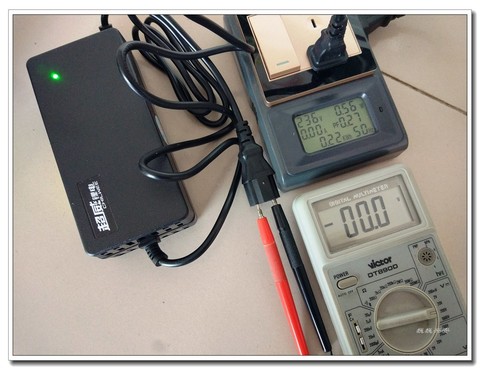

空载0.6W左右，输出电压0V，应该是可控硅未触发导通

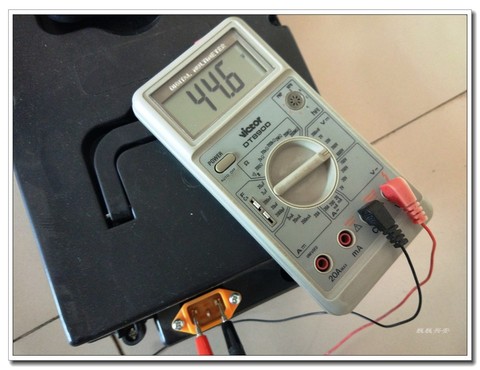

48V12A锂电池初始电压

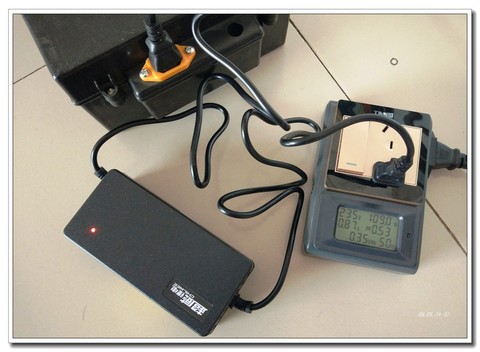

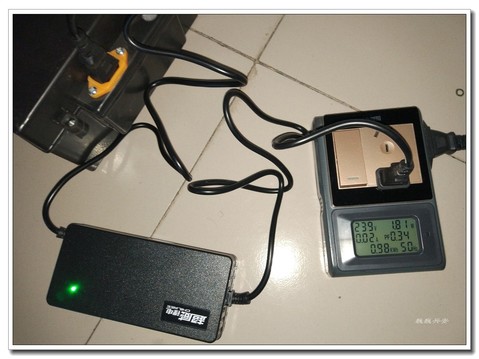

充电开始

最大电流0.9A左右

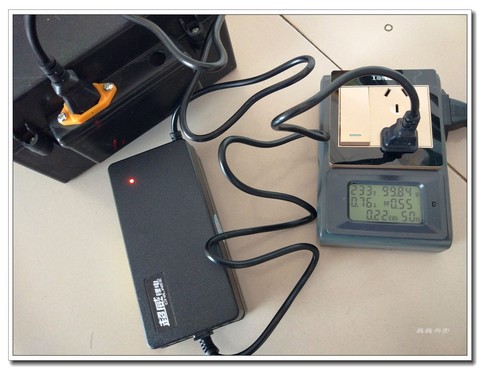

六小时后绿灯亮，电流降为0.22A左右，继续充电两小时电流降为0.02A

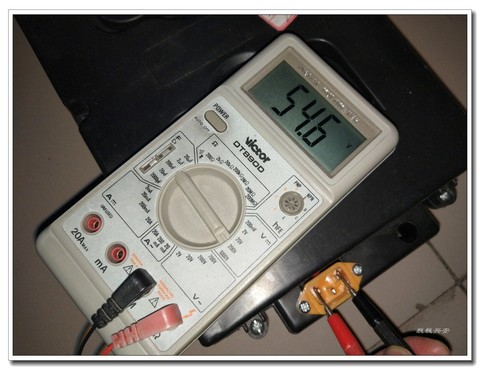

锂电池电压为54.6V

chen131578 · 发表于 2020-7-27 18:25:27

比我特价版上12元买的要好，我那是铅蓄电池充电器48V 20 AH的。

chen131578 · 发表于 2020-7-27 18:27:11

空载电压55.6V吧。

勇闯沙滩 · 发表于 2020-7-27 18:43:11

4820铅酸电池充电器都是用3842控制器的，锂电充电器没接触过。

人艰不拆 · 发表于 2020-7-27 18:54:37

要好

表述 · 发表于 2020-7-27 19:13:56

电压控制的不错，54.6v，13串

wgh1027 · 发表于 2020-7-27 19:22:46

54.6V是13串吧

kyhwhb · 发表于 2020-7-27 19:31:51

wgh1027 发表于 2020-7-27 19:22
54.6V是13串吧

4.2V×13＝54.6V

wgh1027 · 发表于 2020-7-27 20:33:21

不错，很精准。
