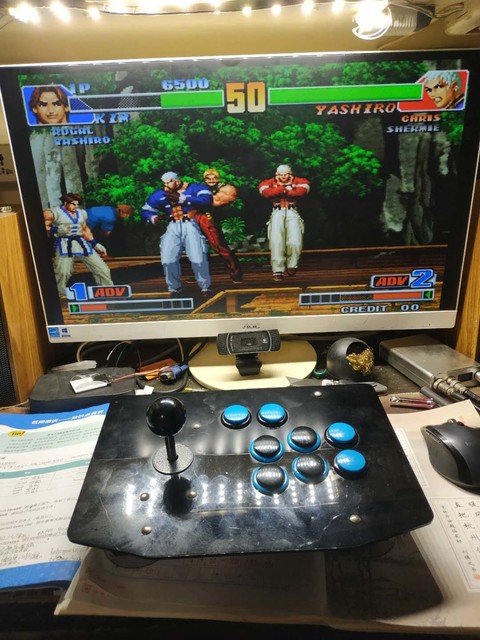

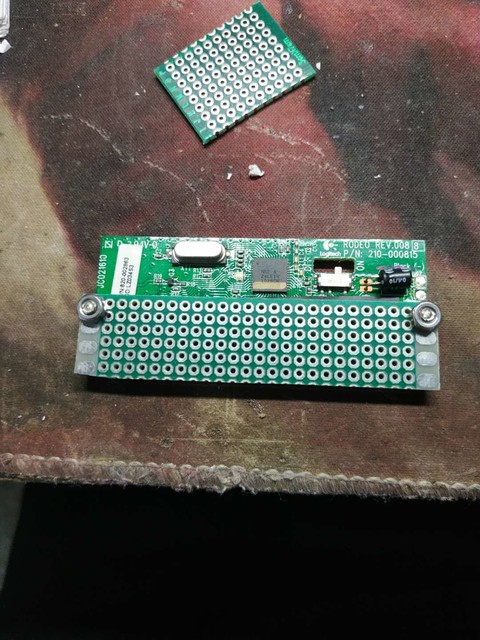

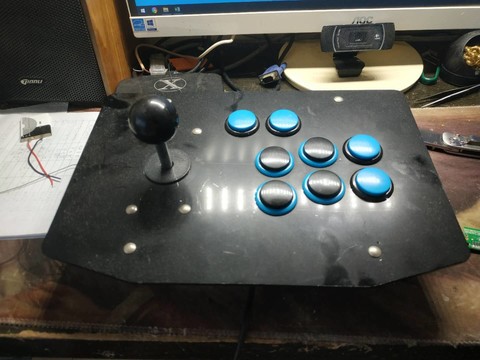

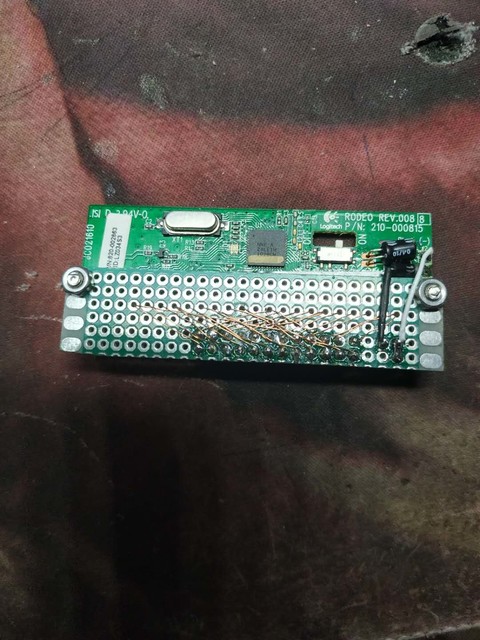

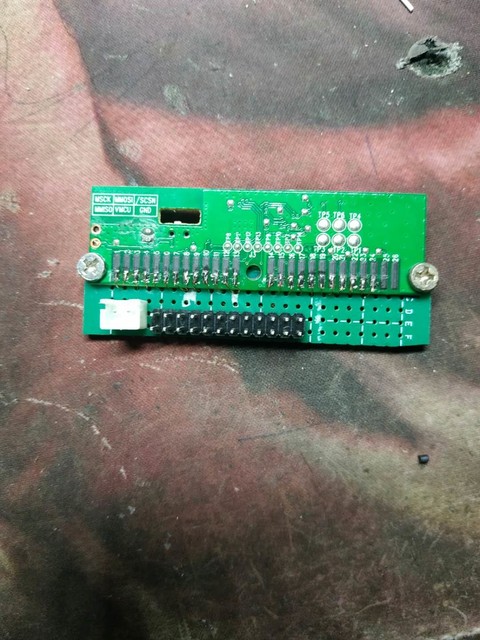

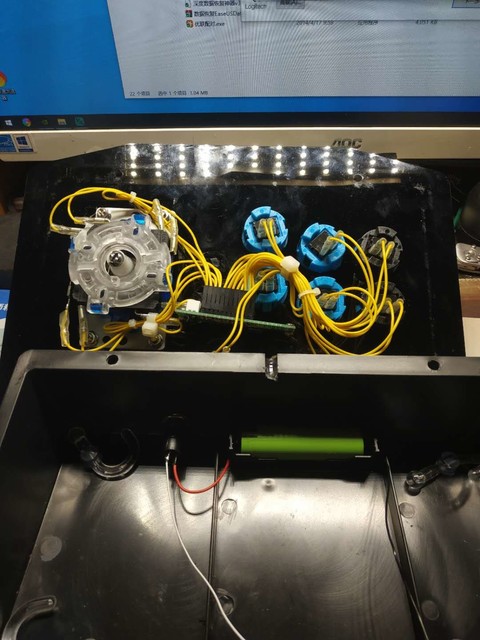

年初在矿坛看到有卖家卖街机摇杆，标价才16元，说是没有测试不包好，加运费13元合计29元拿下，心想即便是坏的也损失不大，到手后测试效果令人惊喜，摇杆8个方向十分灵敏，玩格斗游戏搓招非常好，买来玩过一两次吃灰放一边了。近一年来我DIY了几十把优联键盘，突发奇想把优联芯片安装到摇杆中应该不错，说干就干！ 为什么用优联技术呢？1、特别省电，一节锂电池估计能用几年，避免经常充电。2、可以和鼠标键盘共用一个接收器，因为优联接收器支持同时连接6个设备。3、价格便宜，比单独买一个无线手柄来改装更划算。家里还有K270，K520，K375S的优联主控，找了一片K520的主控来用，价格二三十元，当然这个价格不含接收器哈。 家里其中一个型号的洞洞板开孔和k520主控板的开孔一模一样，截取洞洞板的一部分，直接拿螺丝装上即可。 关于线怎么焊接就有讲究了，首先要知道罗技优联无线主控是不防冲的，虽然表面上看起来大多数时候同时按多个按钮都能识别，但有部分按钮同时按下3个都不可以的，这个可以通过主控的矩阵图得知，所以通过研究K520的矩阵图，把上面24根信号线全部利用起来输出12个按钮，任意按钮同时按下都不会影响到其他的按钮，但优联的输出上限是同时6个按钮，所以焊接后的结果是摇杆任意6键防冲，我想任何游戏也不需要同时按下超过7键吧。按钮分组焊接方法：1-24 2-13 3-14 4-15 5-16 6-17 7-18 8-19 9-20 10-21 11-22 12-23 焊接就简单了，2.54间距的双排针，焊点不多就直接飞线了，然后加一个1N4007二极管给主控板降压，再焊接一个电源连接座，大功告成！ 摇杆4方向+8个按钮的线都是杜邦插口，很方便的插入2.54排针，这个随便插就行了，不分插哪个按键，到时候在MAME模拟器或其他游戏中修改游戏按钮定义就可以了。由于优联实在太省电了，一对7号电池就能用1-2年，对于不经常用的摇杆，一节18650电池岂不是用到天荒地老，耗费的电估计都是电池自放电，所以充电功能都完全不用做了，双面胶粘一个18650座，盒子上安装一个开关，焊接连接上就搞定了，没有技术含量。这个摇杆好拆，隔几年把他拆开换一节冲好电的电池即可。 来一局KOF98，虽然喜欢玩，但技术还是比较菜，会的连招不多，不过会的连招都能发出，延迟应该比较低，摇杆底部有吸盘，茶几或凳子上一放就吸稳了，拳皇，走起！！！
|
