准备再做个ED小变压器

[复制链接]
发表于 2020-8-25 14:23:03 | 显示全部楼层 |阅读模式
上次做了个ED小变压器,效果不错,因一起购了两套铁芯,剩下这一套这次准备给数控基准用,因为成品变压器没有啊,这个基准需要15V X 2、11V~12V、7V这几种电源,定做吧成本太高,合适的铁芯也难找。不过这个铁芯也太小了,窗口只有7.4mmX19mm,不知线圈能否放下,估计有点难。上次那个是13V X 2加10V,每伏14.5匝。这回用每伏12.5匝看看,但愿能放下。上次静电隔离用的是漆皮线,这回有了铜箔,会少占点点地方。

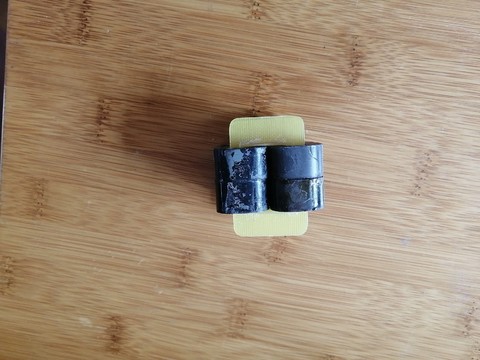

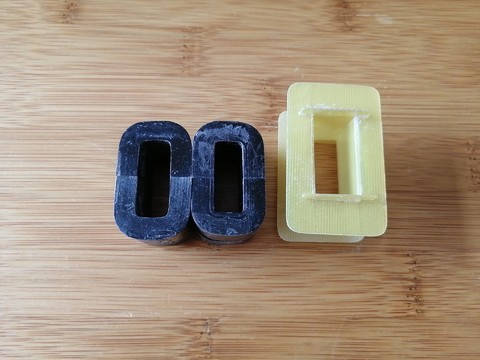

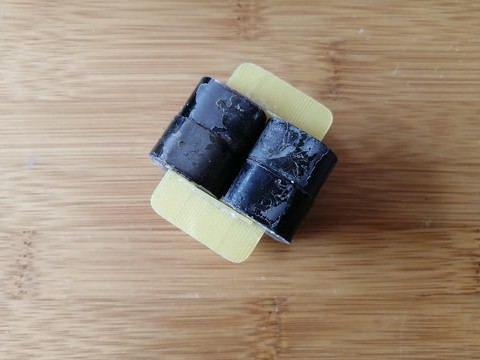

哈哈,要知道这回用,当时买铁芯带套大点的就好了,买的是长33mm的,还有36mm和43mm的。不说了,上几张PCB板做的变压器骨架图。


本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

×
发表于 2020-8-25 15:16:16 | 显示全部楼层
骨架看着不错。
发表于 2020-8-25 15:42:16 | 显示全部楼层
ED变压器----一个线圈两组铁芯;R型变压器-----两组线圈一个铁芯。两种变压器铁芯和线圈来了个变换,有趣!
发表于 2020-8-25 16:18:56 | 显示全部楼层
就羡慕这种专业的,这都懂,变压器已经让我懵逼了,我整天就能拿表瞎测点东西玩,别的只会焊接,原理上啥也不是
 楼主| 发表于 2020-8-25 19:58:12 | 显示全部楼层
巍巍兴安 发表于 2020-8-25 15:42
ED变压器----一个线圈两组铁芯;R型变压器-----两组线圈一个铁芯。两种变压器铁芯和线圈来了个变换,有趣! ...

过去的老仪器一般都用ED型的,铁芯包围线圈漏磁小,就是成本高。
 楼主| 发表于 2020-8-25 20:11:05 | 显示全部楼层

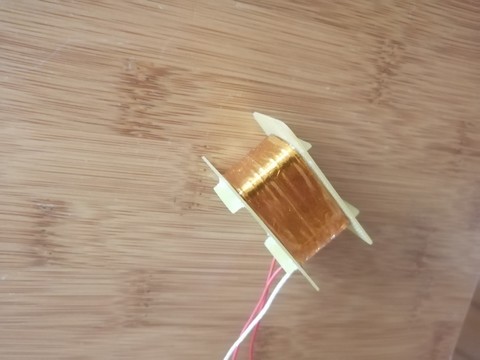

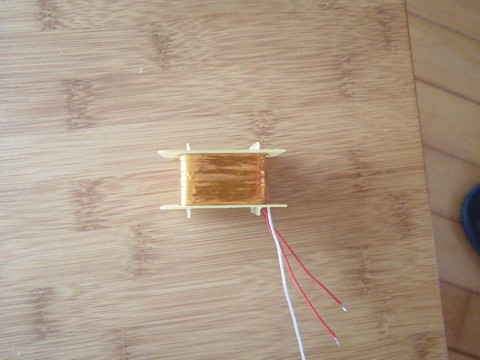

表妹成天在群里让大家薅羊毛,我也薅了个铜箔,这回正好用上了,很不错,比漆皮线省事,少占地方,效果更好。来张照片看看。

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

×
发表于 2020-8-25 20:48:47 | 显示全部楼层
动手能力真强,羡慕。
发表于 2020-8-26 00:07:04 来自手机 | 显示全部楼层
线框是关键
发表于 2022-10-6 15:13:11 | 显示全部楼层

动手能力真强,羡慕
发表于 2022-10-6 20:46:54 | 显示全部楼层
厉害了我的神!
