TP-LINK WDR4310 V1.0版拆解

snowrose2000

去年逛地摊的时候发现的。好像是10块钱吧？记不太清了。成色很一般，而且还少了根天线。不过看在双频，千兆的份儿上，还是买了。





缺少中间那根天线。

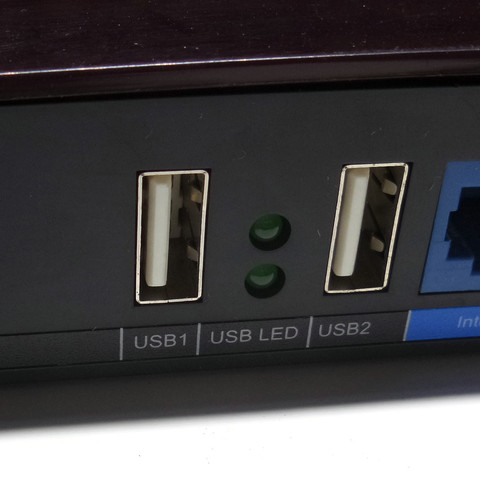

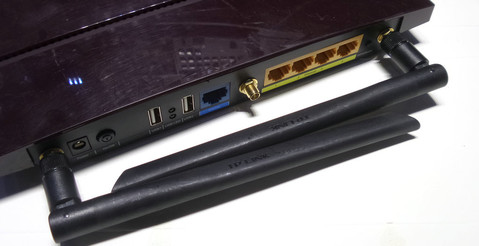

双USB口。

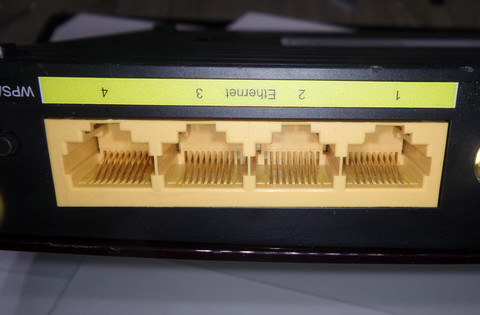

lan口。

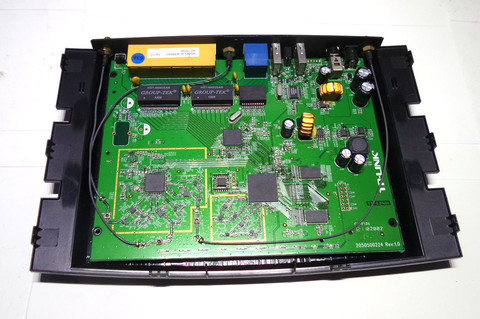

拆了看看里面。
咿，装这么满，这还是TP么？不像TP的风格啊！

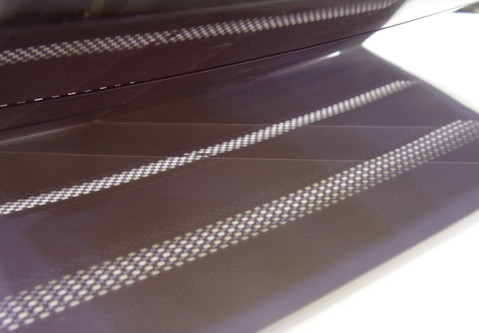

上盖的凹槽里全是散热孔。

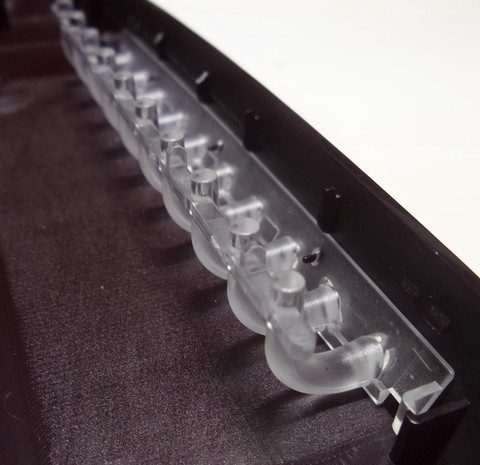

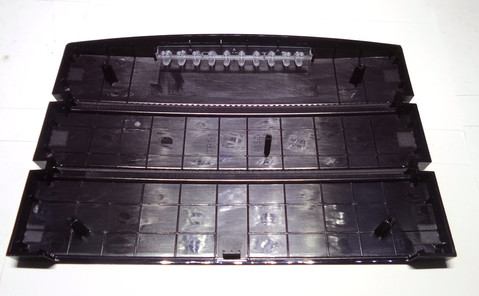

LED导光棒。

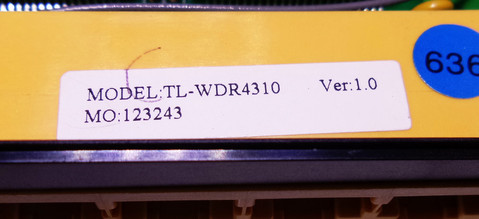

1.0版的。据说TP的东西，除了1.0后面就开始缩水。。。

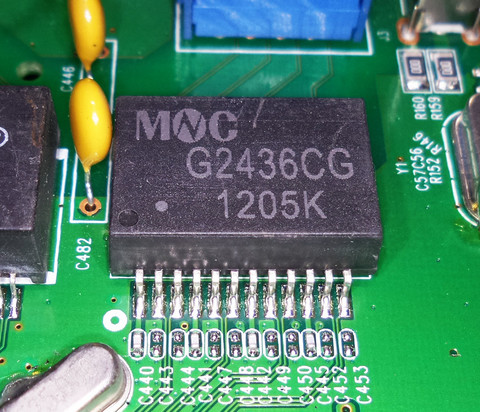

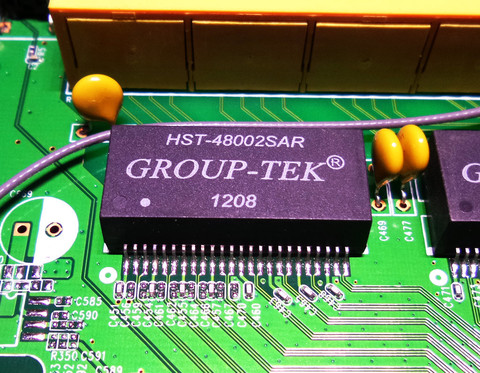

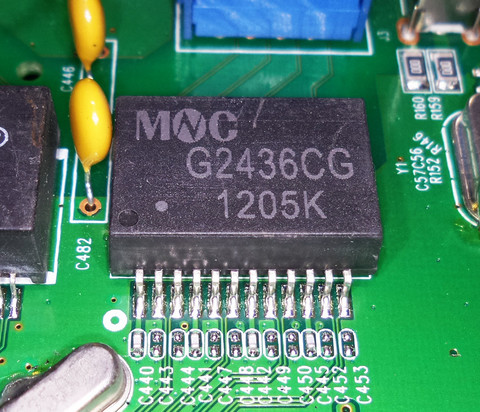

LAN口网变。

WAN口网变。

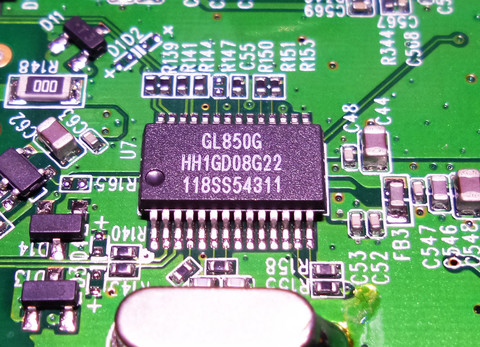

GL850G  这个大家都很熟悉了吧？USB HUB里很常见。

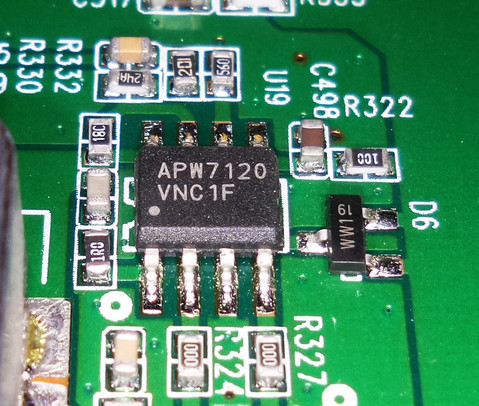

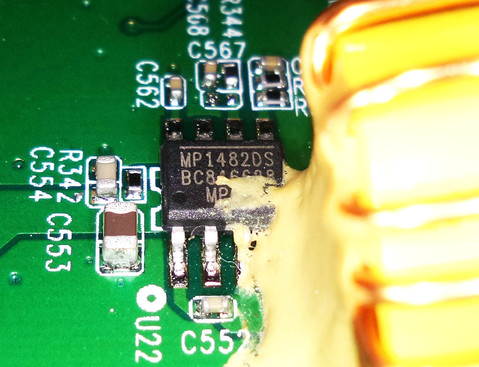

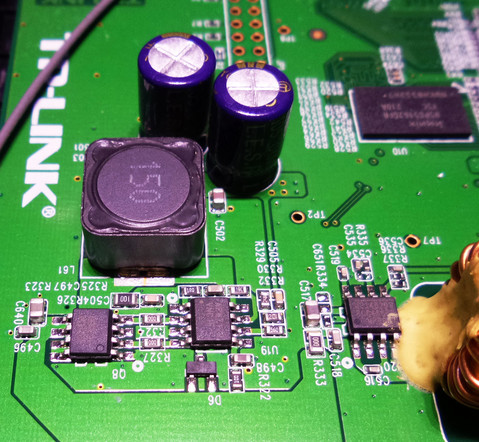

DC-DC 这路由器里好多路DC-DC。。。

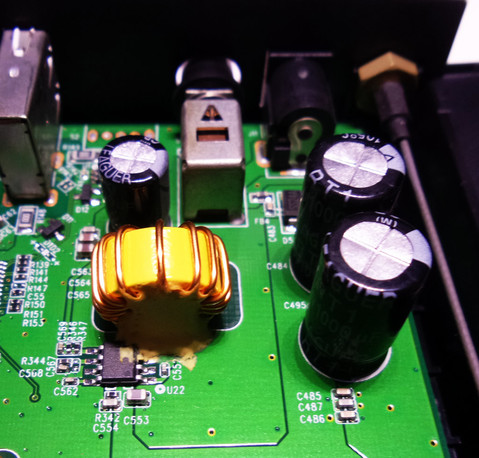

DC口附近还有。。。

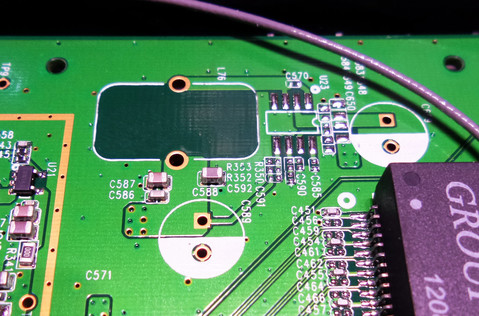

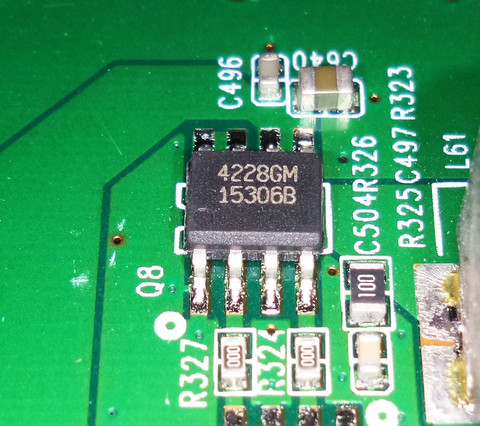

这还阉了一路。。。

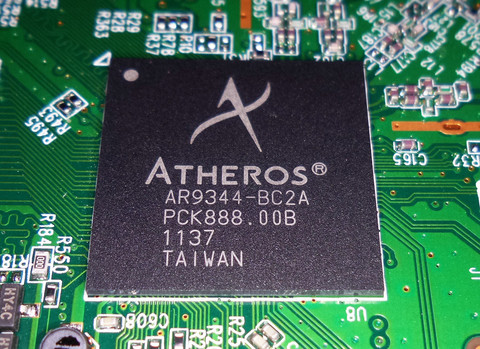

主控AR9344

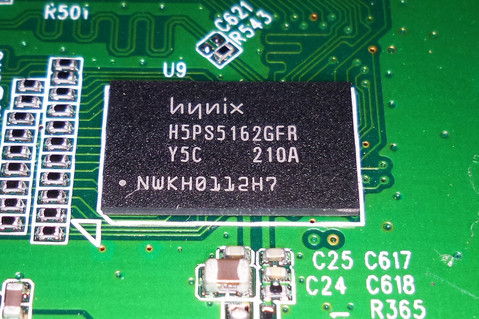

内存64X2  128M。

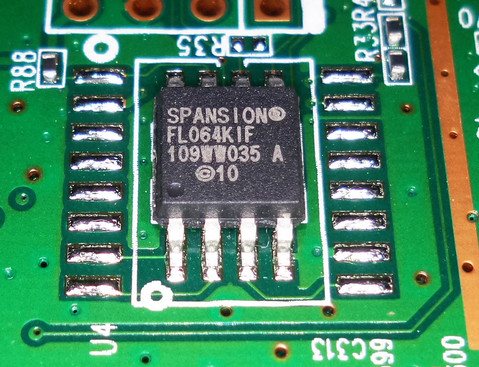

8M的FLASH

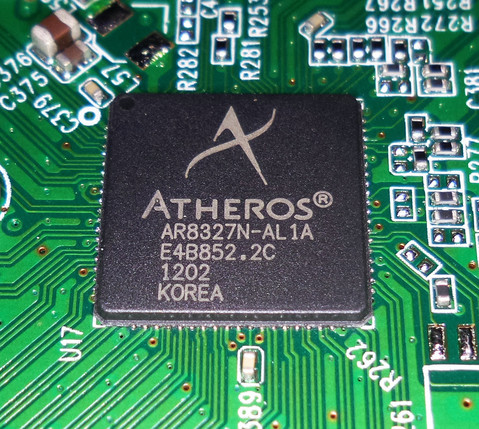

千兆交换芯片 AR8327N

屏蔽罩缩水了？

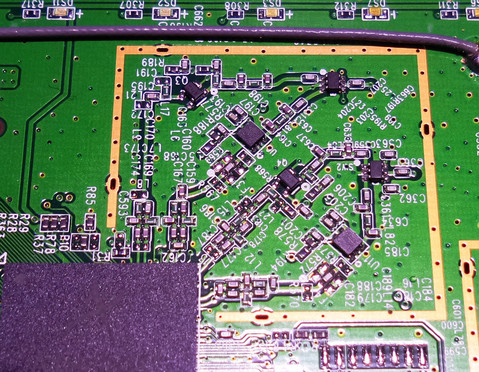

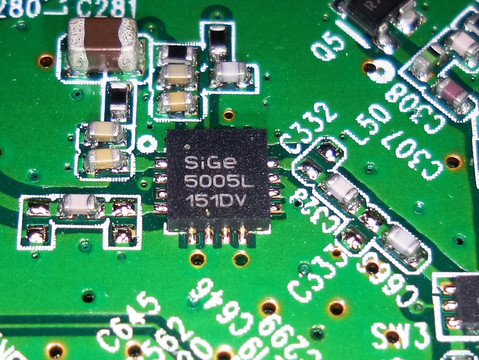

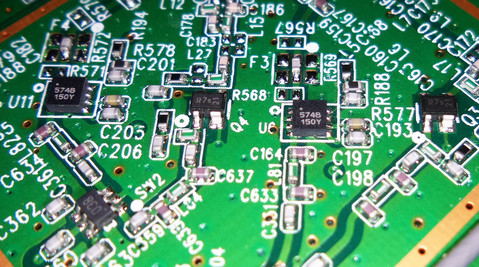

无线部分。

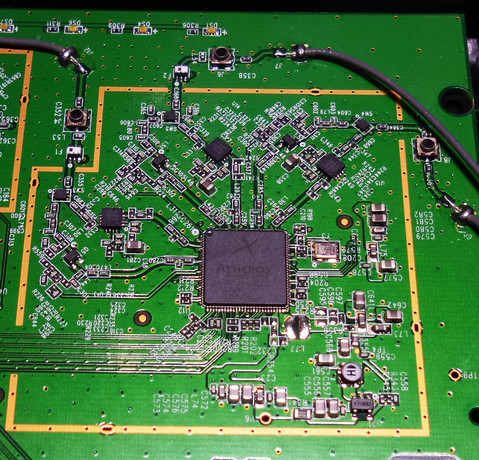

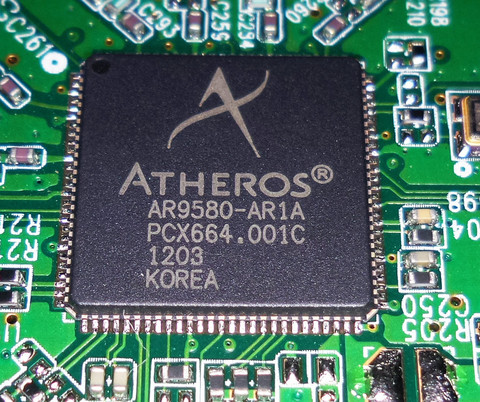

AR9580双频。
这路由器的天线也是2.4 &5G双频的。

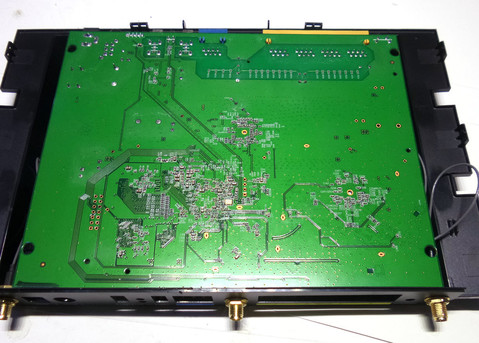

背面密密麻麻的阻容。

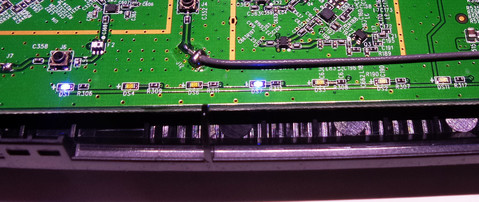

通电试试

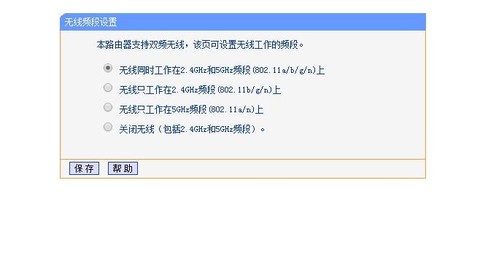

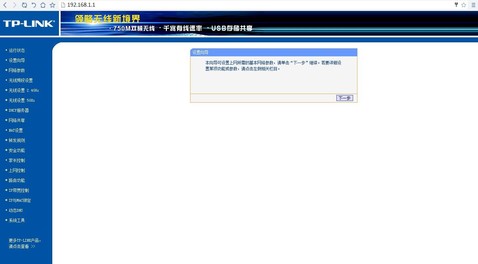

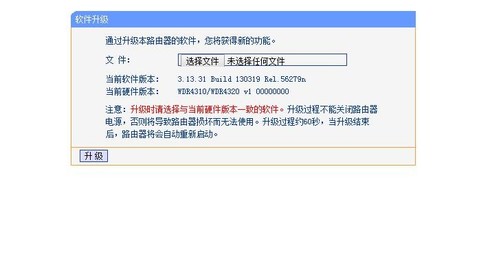

固件好老的。。。

10块钱，值不？

人艰不拆

拆拆拆，哈哈哈

jiangw

刚刚还在看你的其他帖子，这会儿又更新了

tiger20908

有地方用就好，10元值得！

勇闯沙滩

看看我这两个路由器，就是不知道好坏，金属盒的是插卡的。手机能收到信号，但是不能上网。

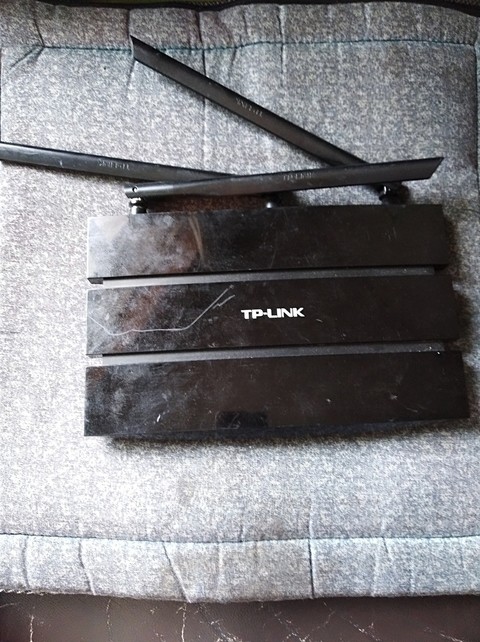

TP-LINK品牌。

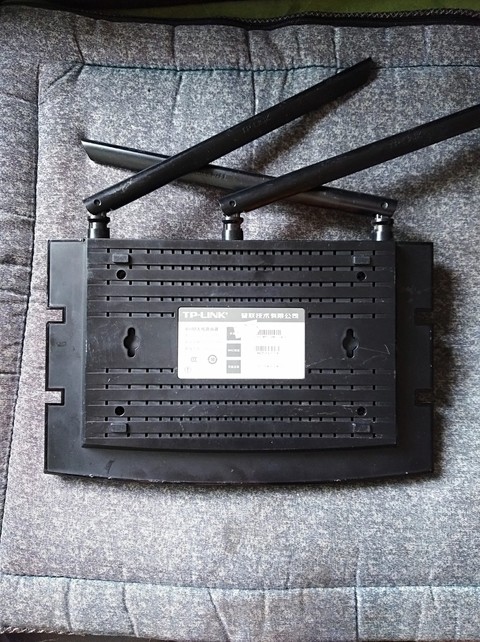

背面。

450M。

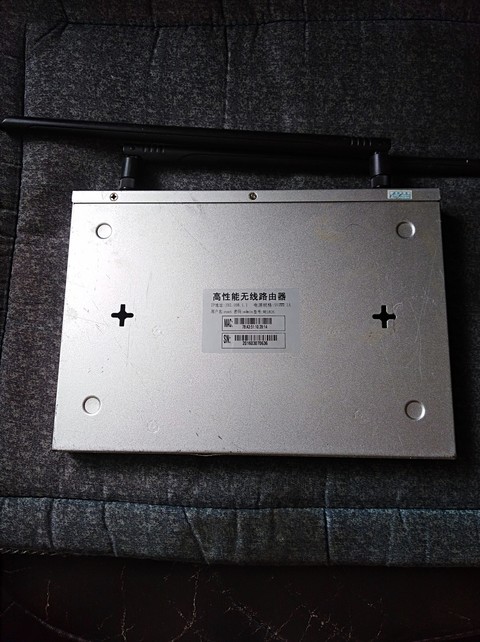

金属盒插卡的。

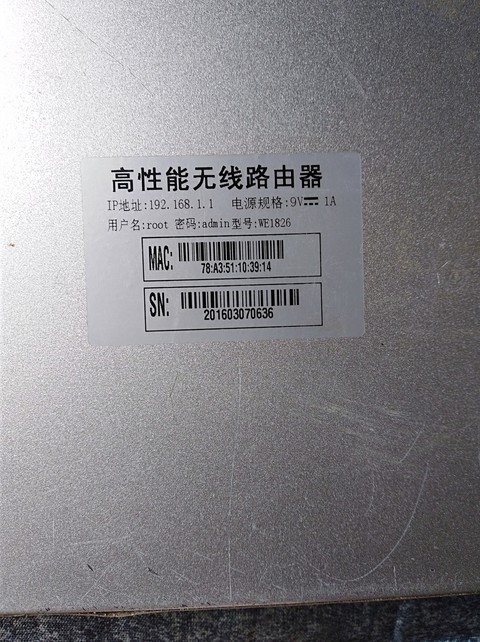

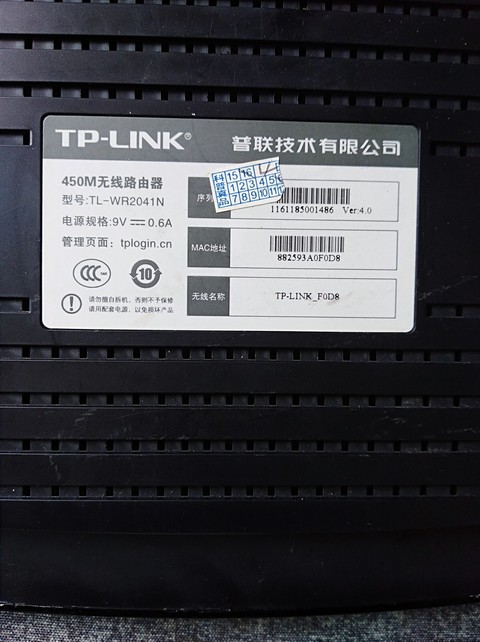

铭牌。

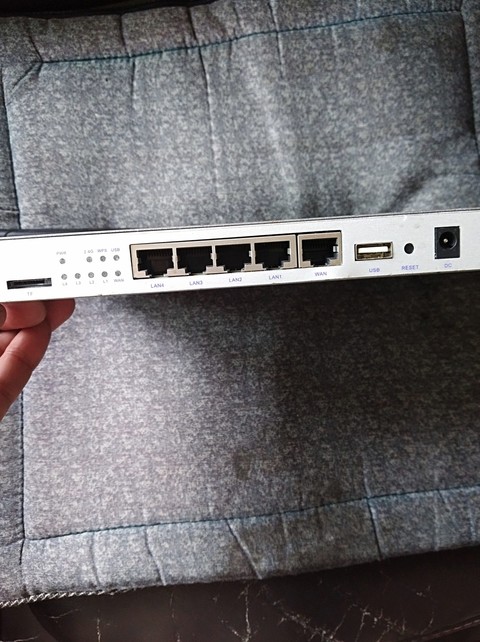

插口。

imjzd

这款路由器，明明有功放芯片，为什么信号还是那么差？如果把功放芯片跳过，是个什么信号强度？

250332472

和雪姨同款路由器  不过我是放在二楼做拓展用

atz123

感谢分享

qjf11

勇闯沙滩 发表于 2020-8-26 11:56
看看我这两个路由器，就是不知道好坏，金属盒的是插卡的。手机能收到信号，但是不能上网。
TP-LINK品牌。

可以登录路由器吗？wan口设置正确吗？接桥接猫选pppoe,接路由猫或者路由器的选dhcp或者动态IP，同时路由器的登录IP不能与上一级设备的登录IP相同。如相同，先改成不一样的。同时wan口也必须是好的。TP-LINK与铁壳的登录IP都是192.168.1.1，大多数的光猫和路由器也是这个，最好改一下。这个铁壳路由是ZBT的？商用广告路由器？

勇闯沙滩

qjf11 发表于 2022-11-5 20:53
可以登录路由器吗？wan口设置正确吗？接桥接猫选pppoe,接路由猫或者路由器的选dhcp或者动态IP，同时路由器 ...

对路由器不懂，经常能捡到有5个。
