368指针万用表测277霍尔元件

巍巍兴安 · 发表于 2020-8-27 09:07:41

本帖最后由巍巍兴安于 2020-8-27 09:10 编辑

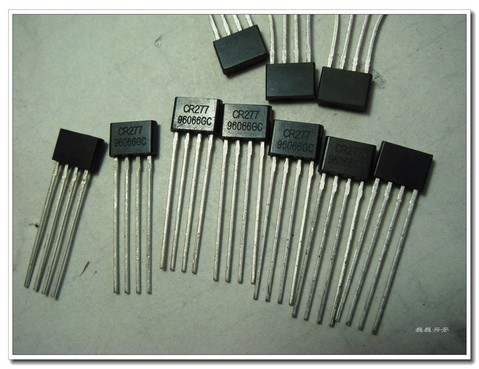

网购了几只277霍尔元件，也不知好坏，尝试检测一下：

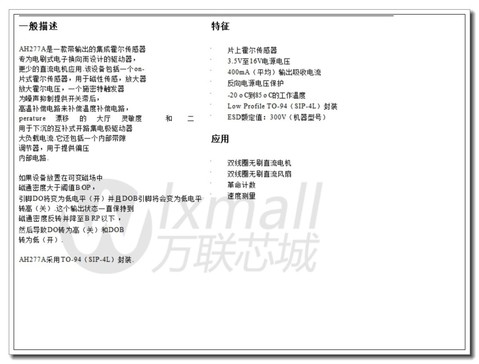

先查277霍尔元件的资料

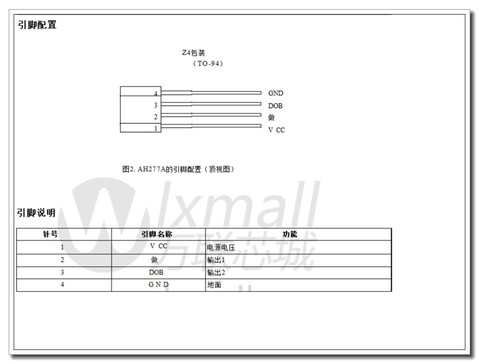

引脚定义

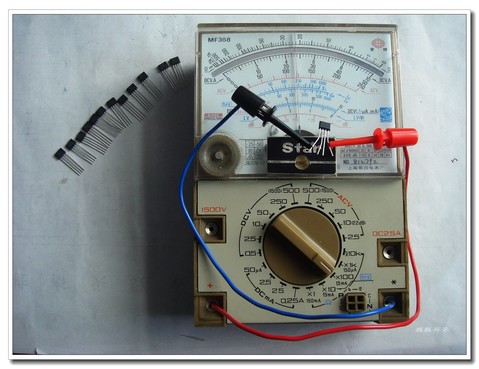

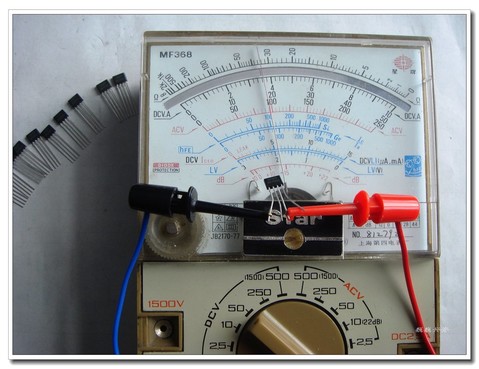

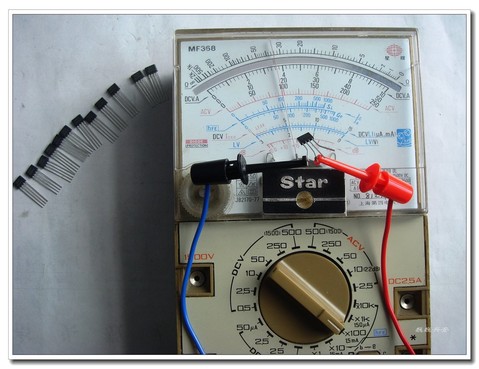

感觉用指针表电阻档测试比较直观，×100档测1脚和4脚有阻值

1脚和3脚阻值相对较大

1脚2脚阻值基本和1脚3脚阻值类似。而换其他引脚测试都是不通的

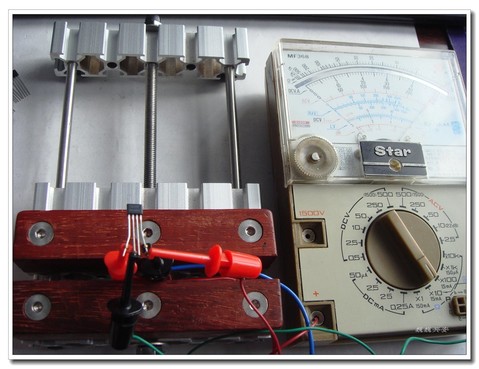

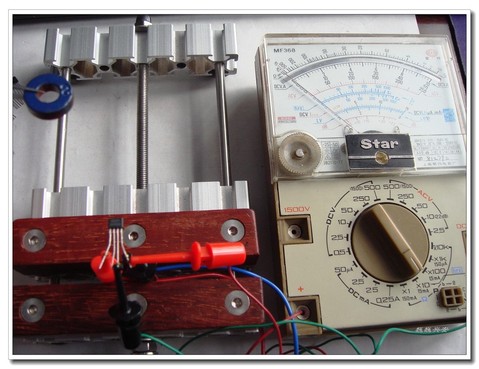

1脚和4脚加5V供电，3脚和4脚不通

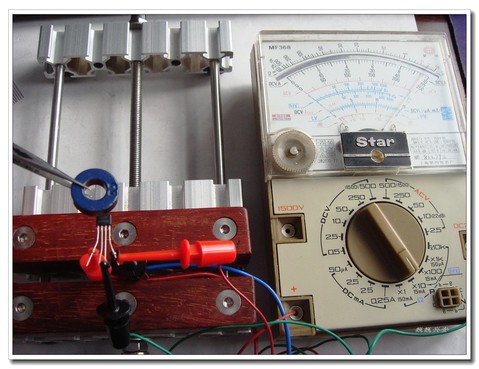

当用磁铁靠近时3脚和4脚导通，移开就截止

2脚和4脚常通，当用磁铁靠近时2脚和4脚截止（照片缺失）。与3脚4脚的情况恰好相反。

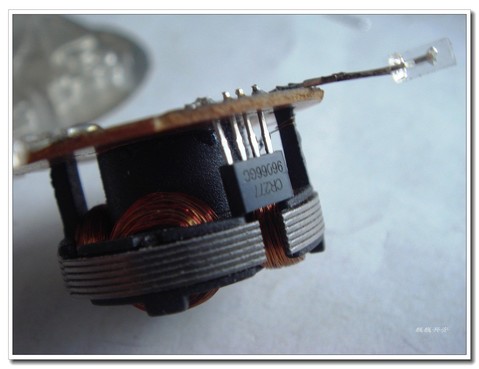

最终焊到风扇驱动板上验证吧（之前AH277霍尔拆件使用了）

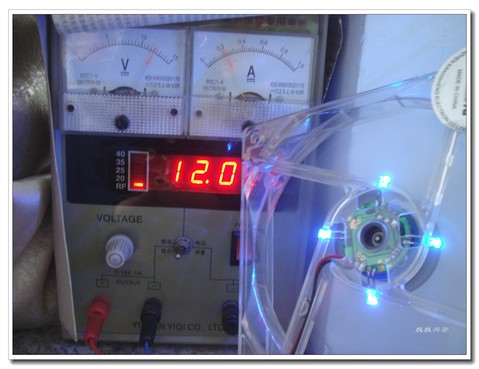

风扇正常旋转，12V时电流0.2A左右

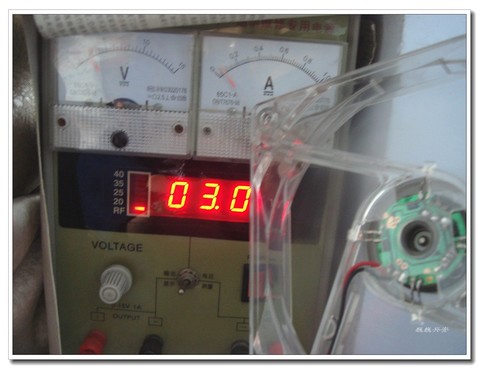

3V时电流0.05A左右，可见277霍尔元件能够正常使用

勇闯沙滩 · 发表于 2020-8-27 09:59:16

一般电动车上的转把和后轮电机上面都有霍尔元件的，而转把上的是线性霍尔，电机上的是开关霍尔，都是3个脚的，类似3极管。这东西最怕静电，非常爱烧。

chen131578 · 发表于 2020-8-27 10:25:59

长见识了，只知道霍尔元件，还真没注意霍尔元件的分类。

糊涂周 · 发表于 2020-8-27 10:30:43

3v指针表，测量的好工具

散淡021 · 发表于 2020-8-27 11:30:58

本帖最后由散淡021 于 2020-8-27 11:32 编辑

这东西没接触过，谢谢分享！
3V表能测，那楼主用3V玩具表（指二极档）试试，毕竟现在玩具表是主流。
想起来了，我的210E直流钳表应该有这玩意吧。

tiger20908 · 发表于 2020-8-27 11:45:04

又要制造什么好东西？

表述 · 发表于 2020-8-27 14:26:43

还真没有测量过霍尔元件，学习了。

人艰不拆 · 发表于 2020-8-28 08:32:08

长见识了，

wgh1027 · 发表于 2020-8-28 15:40:36

这个就是常说的磁敏开关吧

喜欢就好 · 发表于 2020-9-25 08:38:11

楼主的老指针表不错
