数控基准架构

wgsd · 发表于 2020-9-4 13:23:46

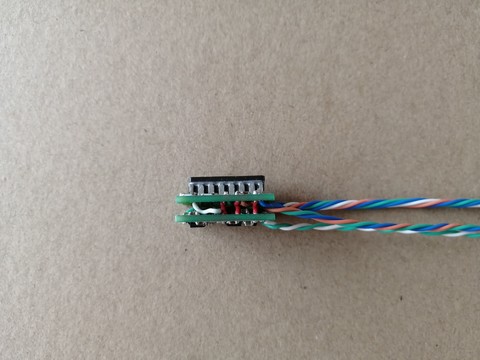

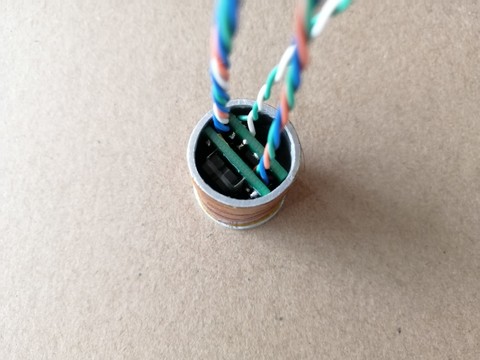

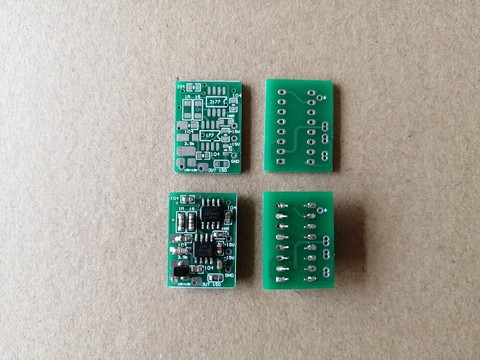

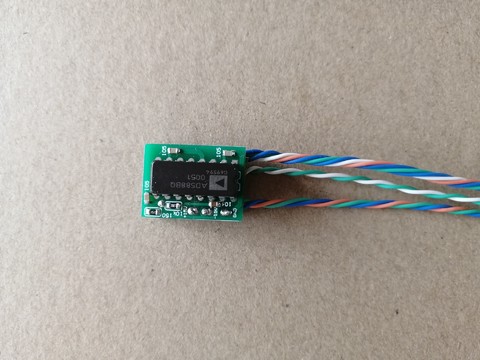

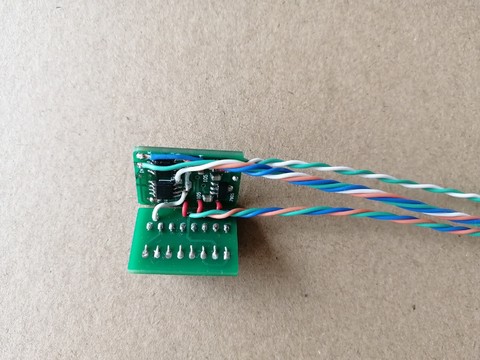

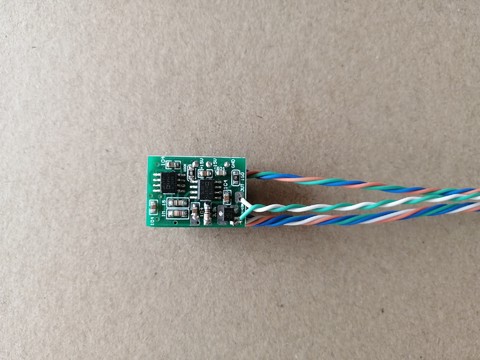

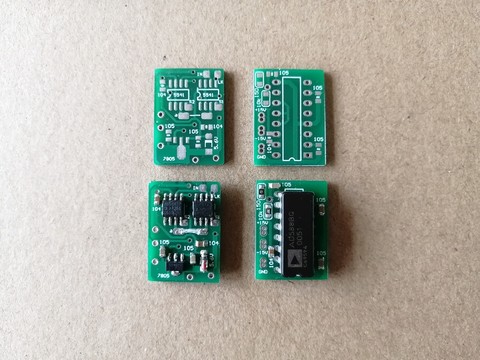

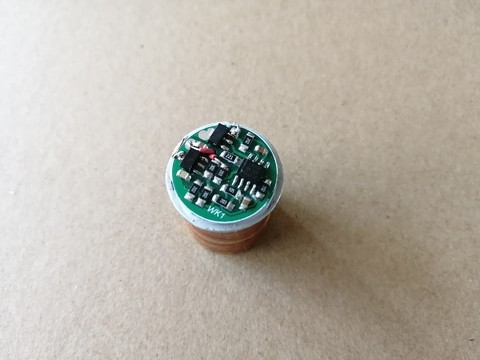

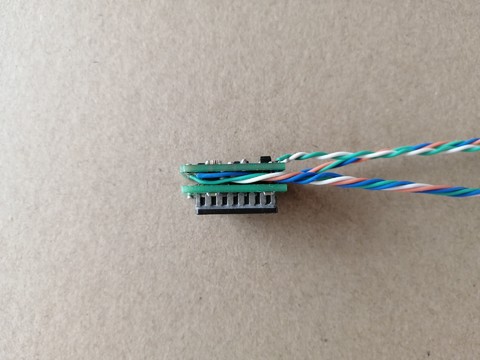

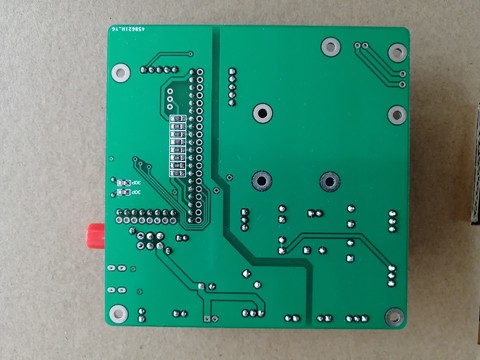

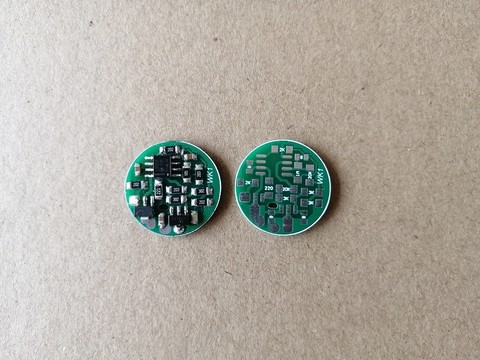

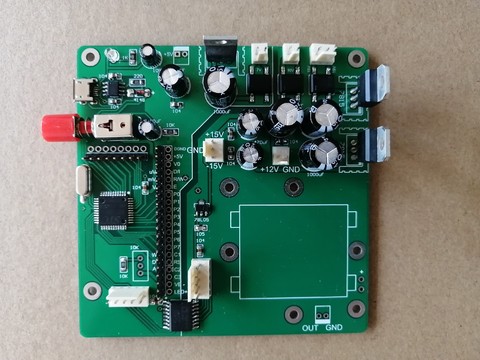

看看数控基准的架构，模拟部分全部在恒温槽内，分压电阻是金属箔孪生电阻，还有几只25ppm的晶元电阻。














西林迷 · 发表于 2020-9-4 16:08:36

虽然看不懂，但是我知道肯定很厉害！

wgh1027 · 发表于 2020-9-4 17:04:38

不明觉厉

hc061218 · 发表于 2020-9-4 17:31:52

这个小不点孪生金属箔是什么指标？

wgsd · 发表于 2020-9-4 17:59:59

西林迷发表于 2020-9-4 16:08
虽然看不懂，但是我知道肯定很厉害！

间接的测试了一个月，性能不错。

wgsd · 发表于 2020-9-4 18:04:16

本帖最后由 wgsd 于 2020-9-4 18:28 编辑

hc061218 发表于 2020-9-4 17:31
这个小不点孪生金属箔是什么指标？

我单独放恒温箱测试，温度变化十几度，电阻总阻值变化1ppm/C°左右，相对阻值没测，应该小于总阻值1ppm。

chen131578 · 发表于 2020-9-4 19:57:52

我是来欣赏的。

散淡021 · 发表于 2020-9-4 22:00:45

手上都是玩具表，有了好表也得与楼主学习玩这些。

谢谢分享！

勇闯沙滩 · 发表于 2020-9-5 06:12:43

各种基准真多，并且很高端很规范。

巍巍兴安 · 发表于 2020-9-5 08:46:30

欣赏了，谢谢分享！
