DT830B加蜂鸣功能

发表于：2020-10-12 19:05:22 4593
万用表
主题类别: 制作_改装
仪表品牌: 其它品牌
显示方式: 三位半
型号或关键字: DT830B

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
4.9元购买的DT830B万用表增加短路蜂鸣声功能值得注意的是R2中的4.7K要再并多个100K电阻
改装后一切正常，测量二极管没有蜂鸣只有表笔短路时才响

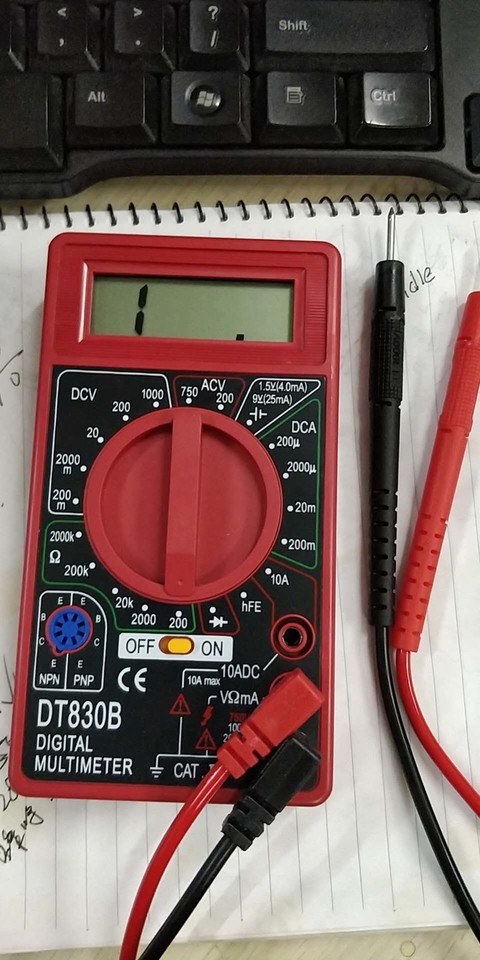

1.仪表：

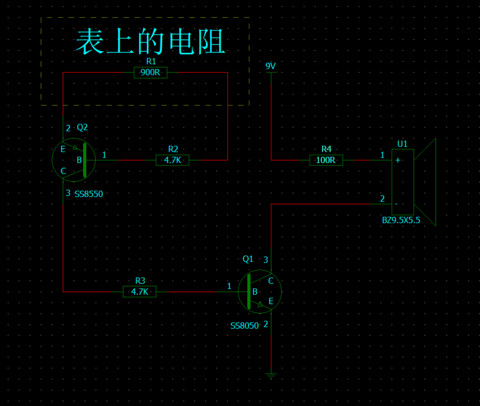

2.原理图：

3.改装后细节图

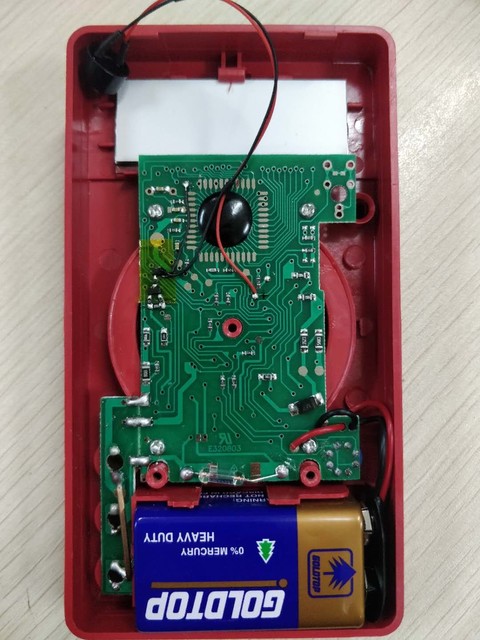

4.改装后全图

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（12）

zhengdali 楼主     数字奇才 2020-10-12 19:12:46

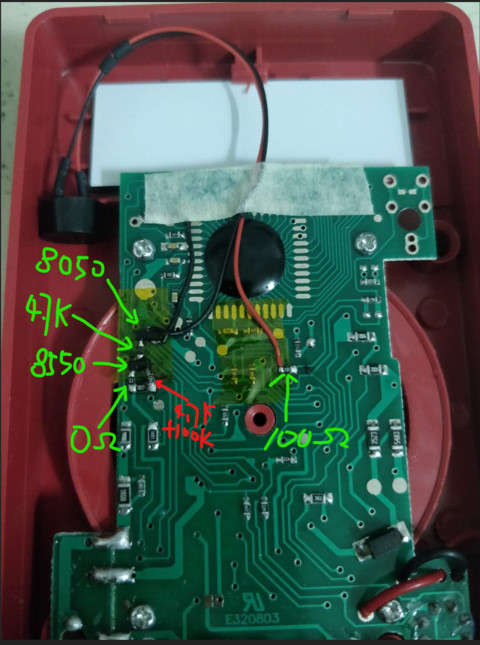

补上一张详细元件图：

2020-10-12 19:12:46 回复
勇闯沙滩 数字大神 2020-10-12 19:38:27
厉害了，这种万用表加了这么多元件。原来预留位置了。
2020-10-12 19:38:27 回复
zhengdali 楼主     数字奇才 2020-10-12 19:42:31
勇闯沙滩 发表于 2020-10-12 19:38
厉害了，这种万用表加了这么多元件。原来预留位置了。

这些位置不是预留的，PCB上没有焊盘位，我是在PCB上贴了一层高温胶再将元件焊上去的，焊时有细心点，不是很好焊
2020-10-12 19:42:31 回复
hc061218 数字王者 2020-10-13 06:45:47
必须顶！技术贴！
2020-10-13 06:45:47 回复
kyhwhb 数字大神 2020-10-13 08:20:59
也拍了这个表，吃灰中。。。 112.jpg
2020-10-13 08:20:59 回复
喜欢就好 数字精灵 2020-10-13 12:30:52
楼主好手艺！
2020-10-13 12:30:52 回复
wgh1027 数字大神 2020-10-13 20:52:33
谢谢分享
2020-10-13 20:52:33 回复
wgh1027 数字大神 2020-10-13 20:54:05
增加的零件比表还贵吧
2020-10-13 20:54:05 回复
zhengdali 楼主     数字奇才 2020-10-13 22:14:52
还好零件不值什么钱，边角料
2020-10-13 22:14:52 回复
fslichong 数字王者 2020-10-14 00:03:06
果然厉害，大大的好
2020-10-14 00:03:06 回复
喜欢就好 数字精灵 2020-10-23 20:52:55
学习学习，谢谢分享
2020-10-23 20:52:55 回复
wq1057 数字探长 2020-11-26 17:07:26
我也有一个，在伊莱科白嫖的，可惜没那些小玩儿
