众仪219小拆，取样电阻与众不同

慢牛 · 发表于 2020-10-19 22:25:09

因为合格证是空白的，想打开看看板子号，判断一下何时出厂。

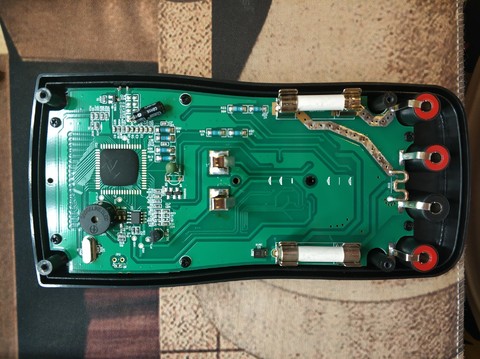

后盖很好开。首先发现牛屎有划痕，郁闷，好在不深。接着发现取样电阻与众不同。

慢牛 · 发表于 2020-10-19 22:38:02

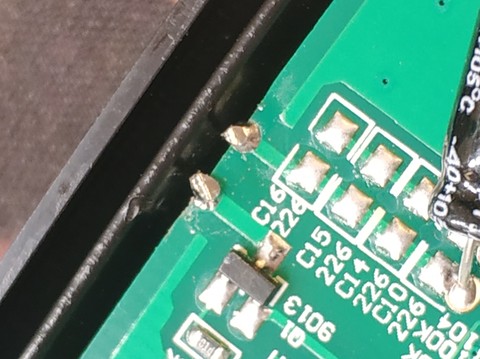

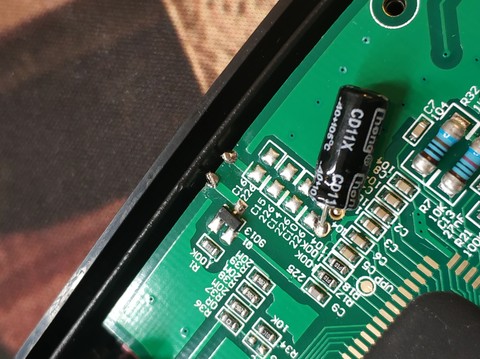

板子由6粒螺丝固定，顶端正中有个空位，似乎少安了一粒。拧下螺丝，尝试拿出板子，未成功。图中的这两个焊脚位置太紧，不知道下面的元件结构，放弃。板子的左侧可以轻松的打开一条缝，借助手电放大镜，看清楚了190109印字。之后小心恢复原状。

勇闯沙滩 · 发表于 2020-10-20 09:19:22

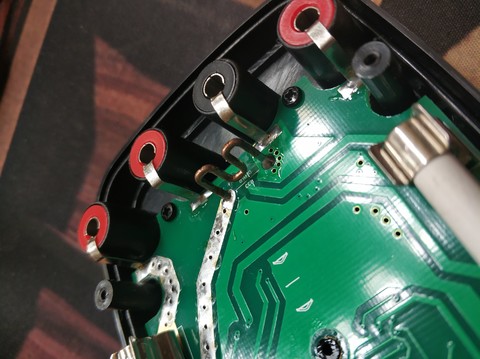

第一批的是0.01欧取样电阻n字型，你这m型长了些是多少欧的。

kyhwhb · 发表于 2020-10-20 09:46:34

勇闯沙滩发表于 2020-10-20 09:19
第一批的是0.01欧取样电阻n字型，你这m型长了些是多少欧的。

看板上有标记还是0.01欧

wanwenhao1 · 发表于 2020-10-20 11:45:51

"图中的两个焊脚位置太紧"的地方，是背光LED的引脚。如果要拿起来，需要和显示屏一起取下。显示屏被前壳的扣脚扣住的，需要将主板往仪表顶部移动2mm才能取出。

慢牛 · 发表于 2020-10-20 14:39:35

巍巍兴安发表于 2020-10-20 09:46
看板上有标记还是0.01欧

嗯，是0.01Ω

慢牛 · 发表于 2020-10-20 14:40:20

wanwenhao1 发表于 2020-10-20 11:45
"图中的两个焊脚位置太紧"的地方，是背光LED的引脚。如果要拿起来，需要和显示屏一起取下。显示屏被前壳的 ...

谢谢指点

喜欢就好 · 发表于 2020-10-20 21:06:08

学习了，谢谢楼主分享！

wgh1027 · 发表于 2020-10-22 20:49:08

谢谢分享

wgh1027 · 发表于 2020-10-22 20:49:39
