钳形电流表改造成毫安表，能分辨微安级交流小电流，电工串小电容查漏电安全多了

如题，我把网上十几元的买的数字钳形表，只更换了一只2.7欧的电阻，便能使原本只能测（分辨）10毫安以上电流的仪表，变成能分辨微安级交流小电流的电表，这样对测量小于10毫安以下的一些小电流（如漏电）变得容易，如在串安规电容查漏电中，使电流小于10毫安，相对来说更加安全一些。

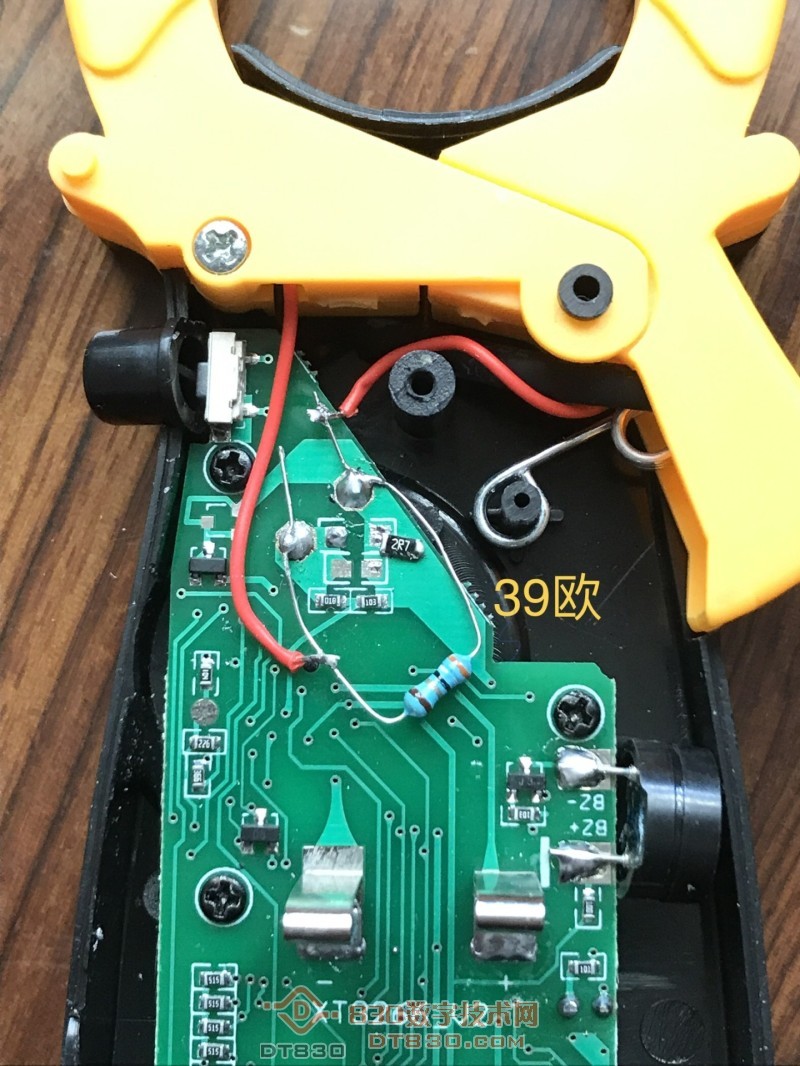

如下图，把2.7欧贴片电阻更换成39欧（经多次试验测算得到），实际就是把2A档变成了0.2A量程，20A档变成2A，600A变成60A。注意，此表不是真有效值测量，所以纯阻性负载较准确，而容性和感性负载误差有点，但作为我们定性测量还是不错的。网上那款网红小电流钳形表对于我们普通人来说还是有点肉疼。




注意，这样改造了，电流各档读数均要除以10，比如2A档下，表显0.022A,实际值为0.0022A，即2.2毫安。

请多提宝贵意见。

高人啊！佩服

学以致用，白底黑字的贴纸是重点，之前还看过制作恒流电路用于普通万用表精确测毫欧电阻的，和这个类似，通过简单计算就可以了

如效果好还是值得改的。

要是能把软件改一下，直接读数就完美了

fslichong 发表于 2025-12-7 07:51
要是能把软件改一下，直接读数就完美了

找不到相关资料，如果知道软件，就不需要硬改了

勇闯沙滩 发表于 2025-12-7 06:37
如效果好还是值得改的。

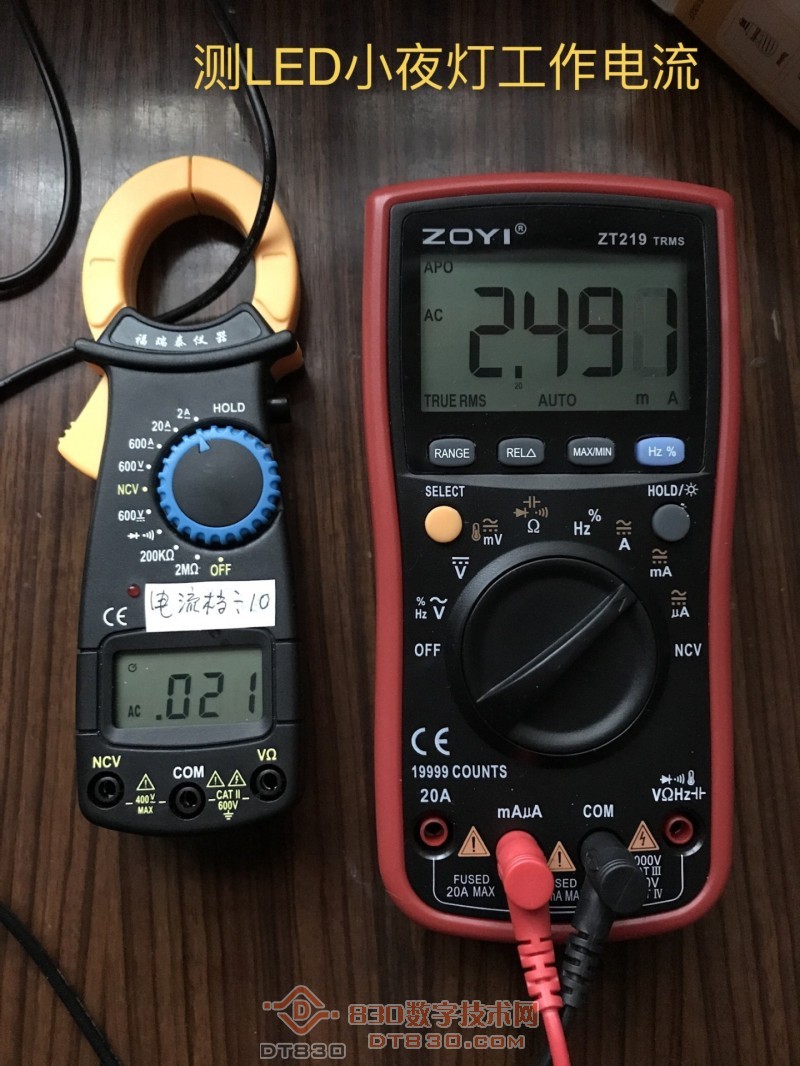

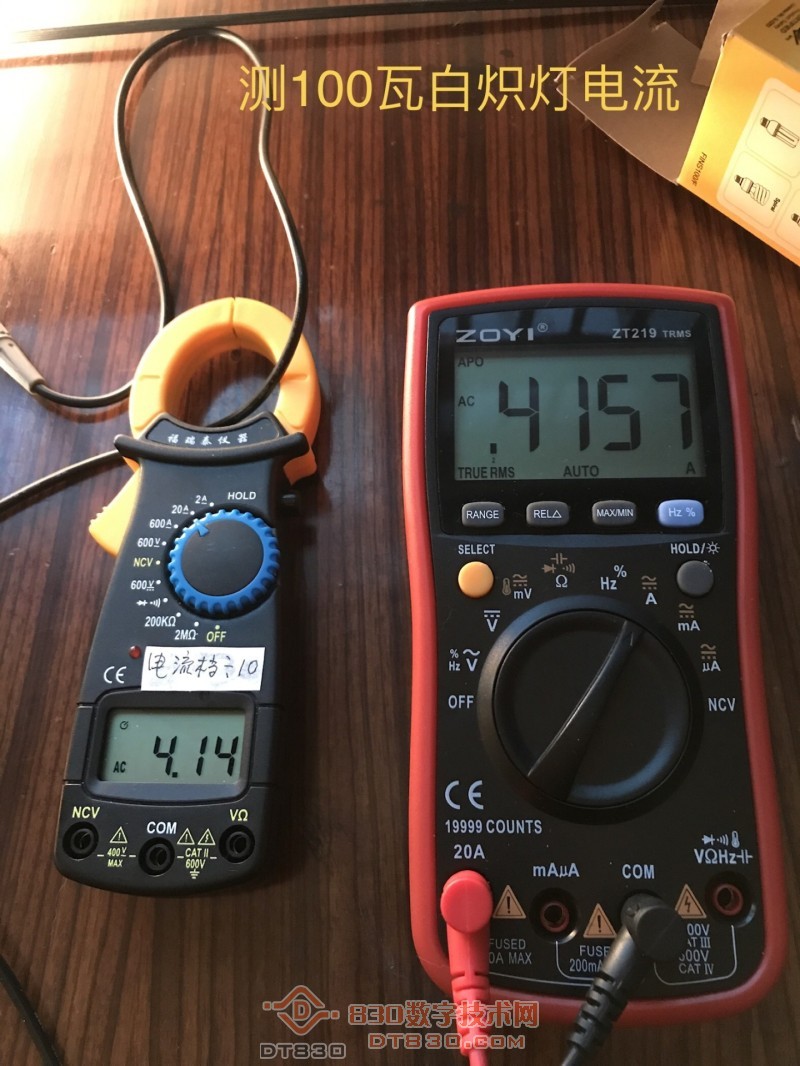

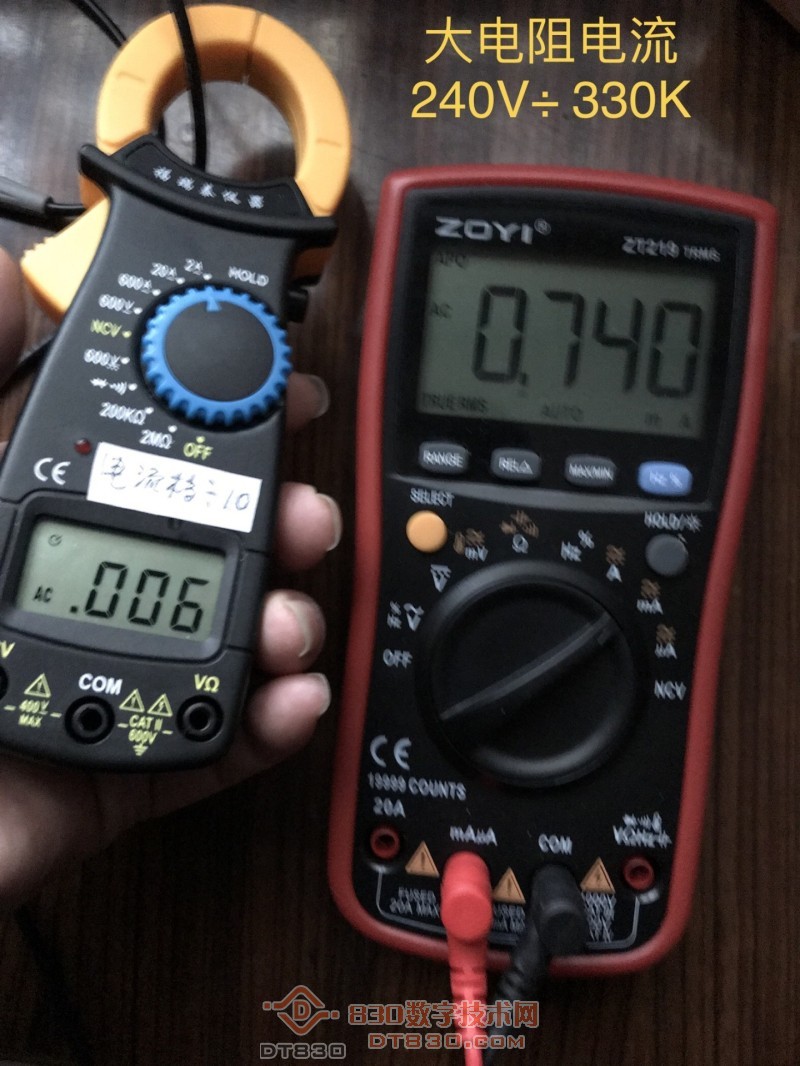

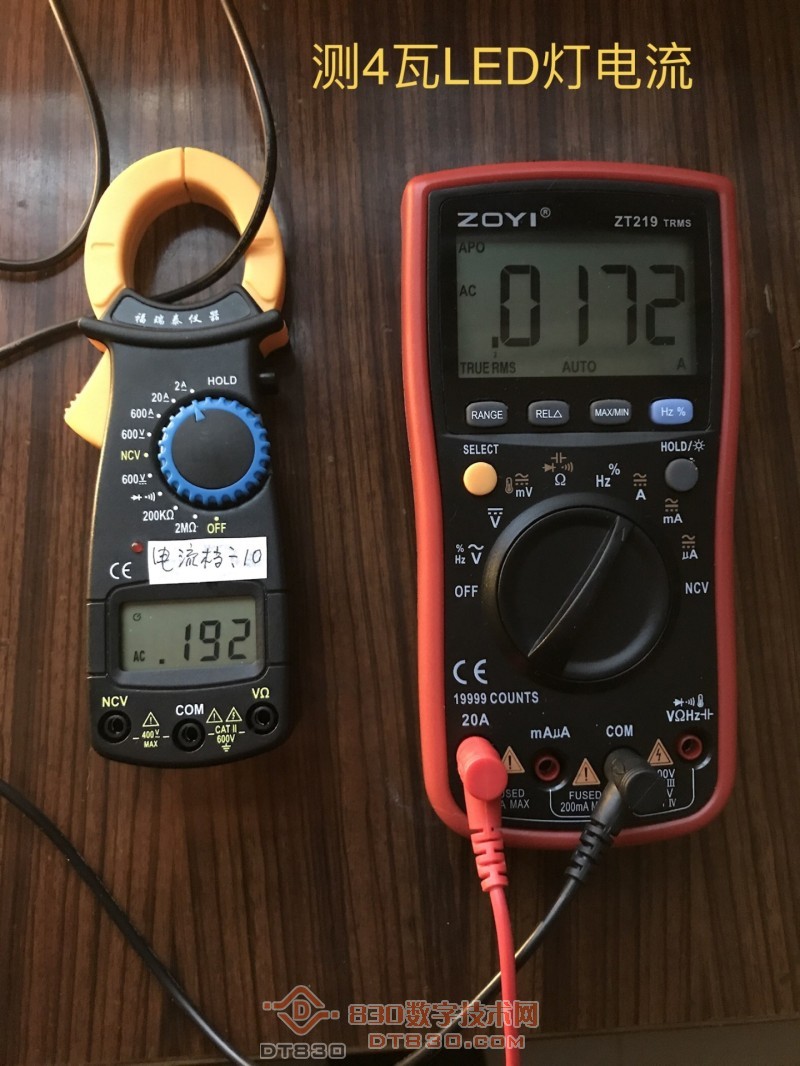

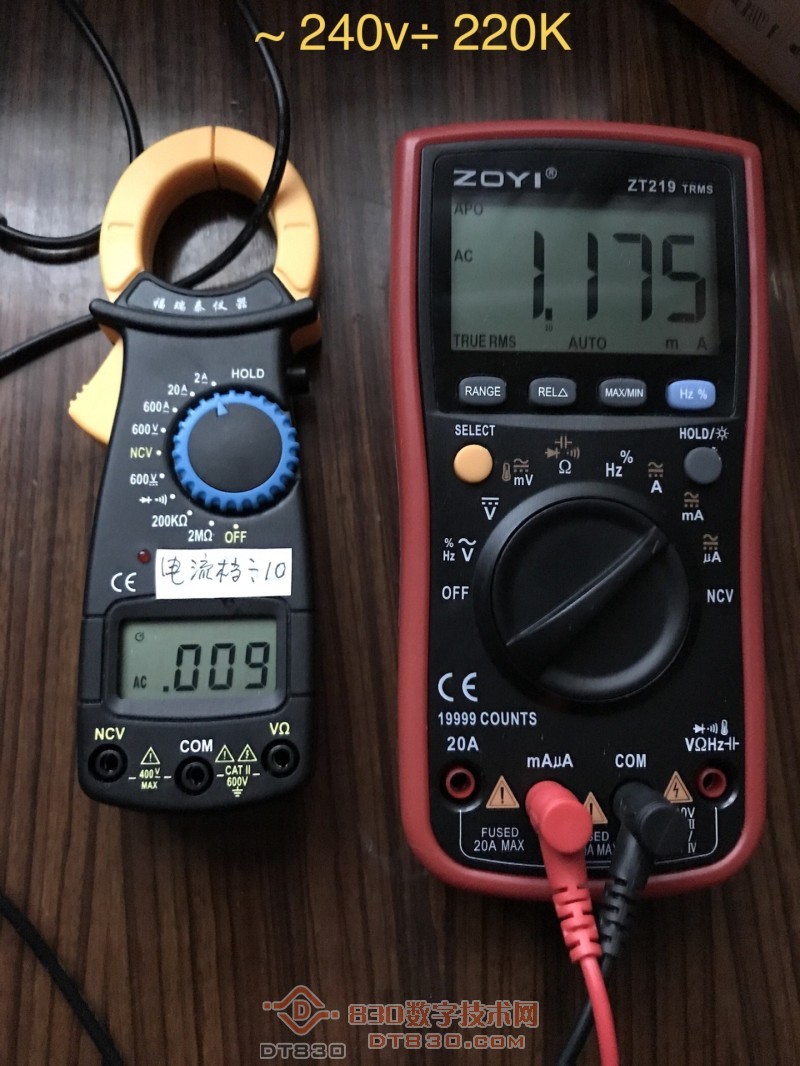

我认为效果还是很好的，经对比测试，几百毫安以下，误差在5%以内，几安培以上大电流误差在10%，再往上大电流没有试验条件，猜测在10%以上，但作为我们定性测量居民线路故障还是有重大意义的。

用个转换开关，这样不还能保留原表的功能？

wren 发表于 2025-12-8 06:52
用个转换开关，这样不还能保留原表的功能？

当然可以，不过有点费事，我发贴子是想抛转引玉，大家交流，期待大家的创意。

平时维修时候测量小电流确实很需要，有使用价值。。。改了之后有点误差也不是个大问题，因为钳形表本身的误差就是很大，测量时候，一根被测量的电线穿过钳形表时候， 中心位置与偏中心位置，数值就差很多。

yhg 发表于 2025-12-8 12:20
平时维修时候测量小电流确实很需要，有使用价值。。。改了之后有点误差也不是个大问题，因为钳形表本身的误 ...

哈哈，电阻脚都不舍得剪。

wgh1027 发表于 2025-12-9 18:32
哈哈，电阻脚都不舍得剪。

哈哈，确实舍不得！看了你不少贴，受益匪浅，谢谢
