更换电阻调教众仪ZT-300AB精度！

hc061218 · 发表于 2020-11-5 22:25:50

众仪ZT-300AB出厂精度普遍不好！(按强迫症的标准)。
但是，这边自己目前没有发现校准方法！
今天忽然想到一个问题，这表毫伏档精度很好，虽然不知道这表的具体原理，但是，根据经验通常毫伏档代表核心精度，其它量程还取决于分压电阻精度。
那么其它档位精度不好，会不会是分压电阻精度差造成的呢？

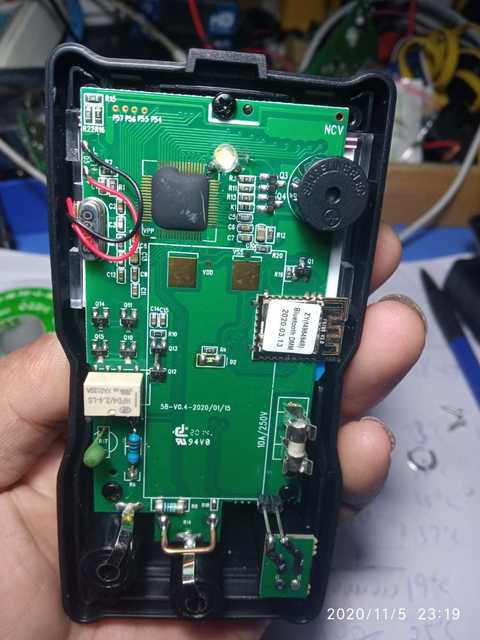

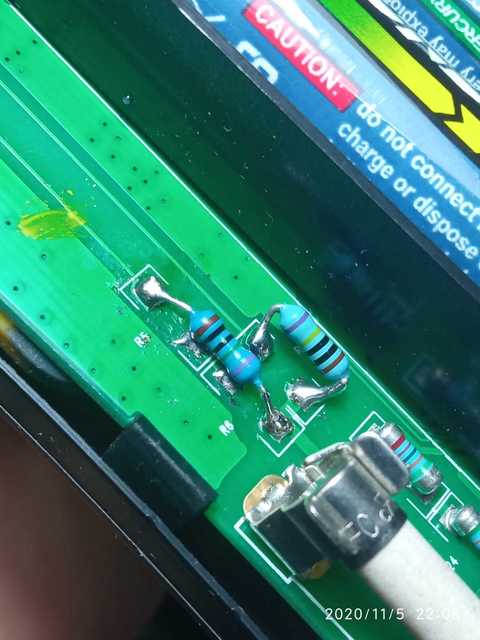

拆机，没有仔细研究电路！(其实是水平不够，分析电路头大)，猜测这几个电阻应该是分压电路的一部分电阻！找到一个1M 2个5M的，1M的应该是6V量程的！

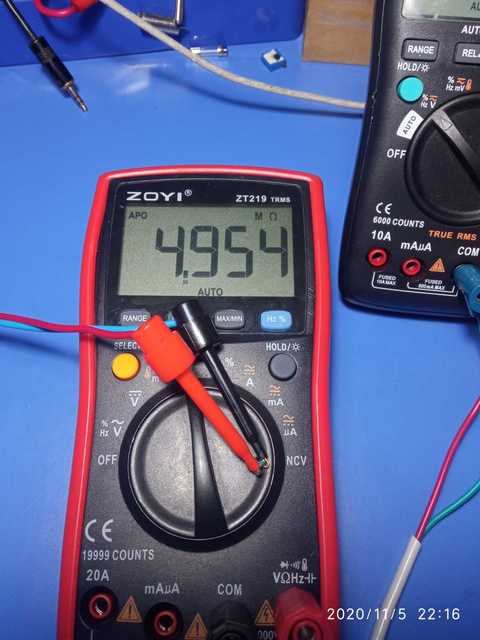

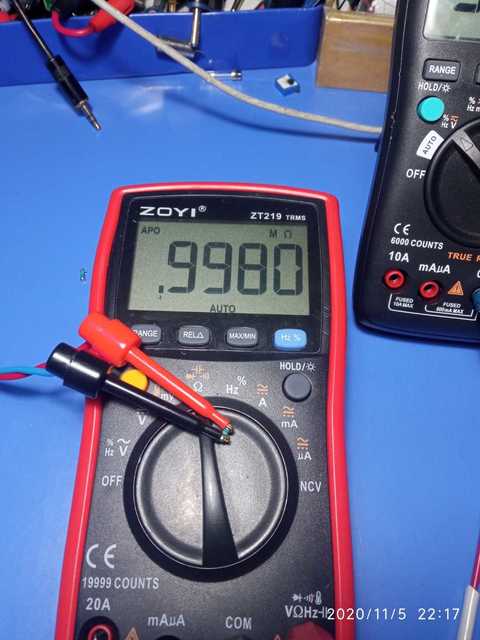

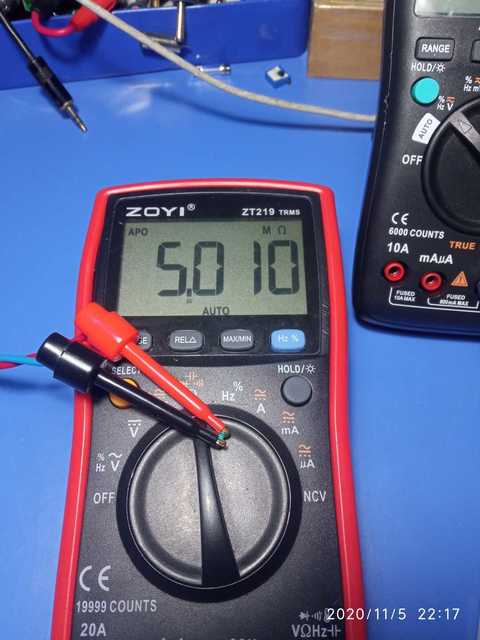

拆下这三个电阻测量，果然精度很差，找了一只10M 一只1M 0.1%精度 25ppm的低温漂色环换上，果然精度提高了很多！

hc061218 · 发表于 2020-11-5 22:28:08

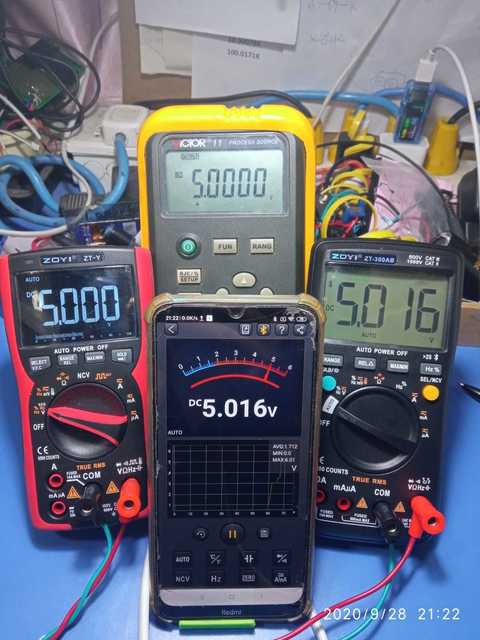

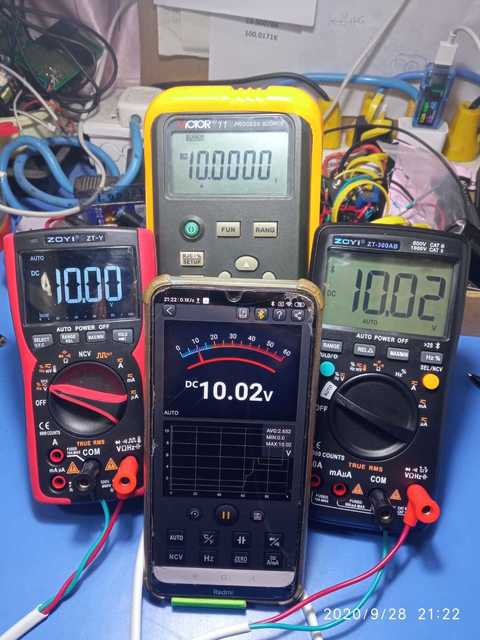

下面是表刚到手时测量电压的情况，可以看到误差很大，10V差了20mV，5V差了16mV

hc061218 · 发表于 2020-11-5 22:31:43

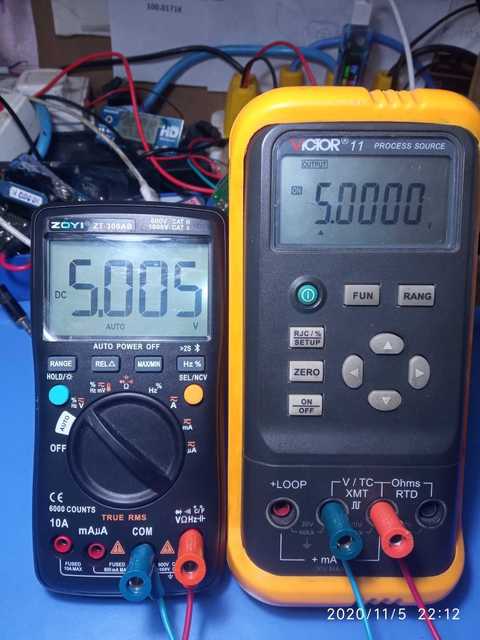

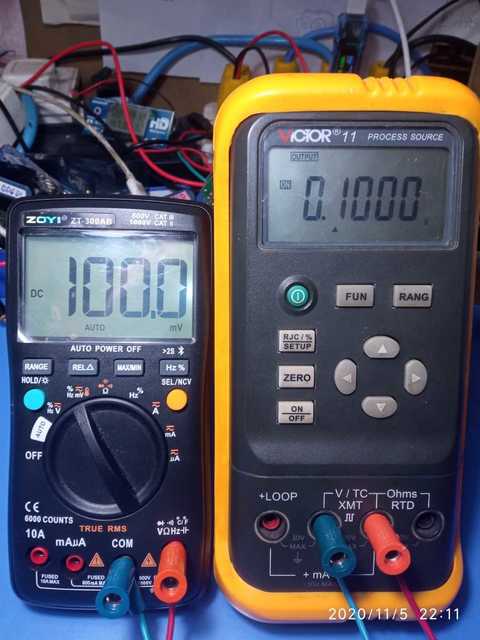

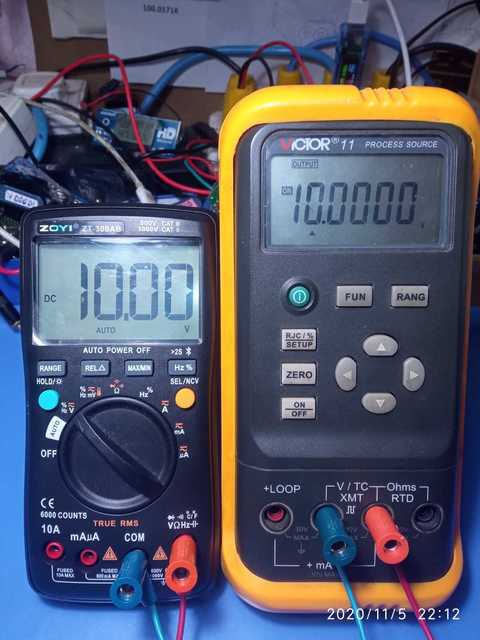

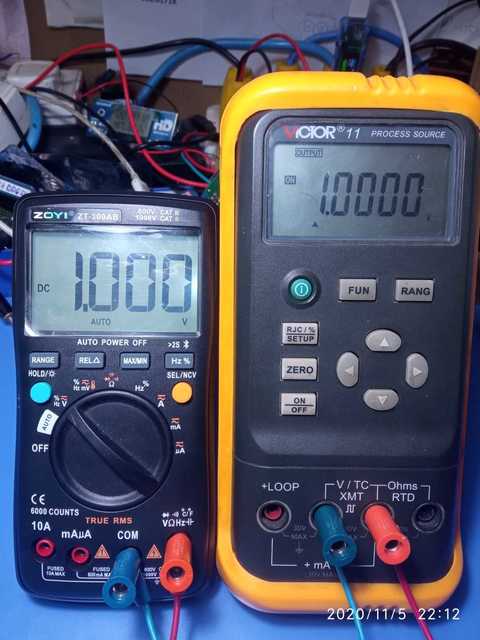

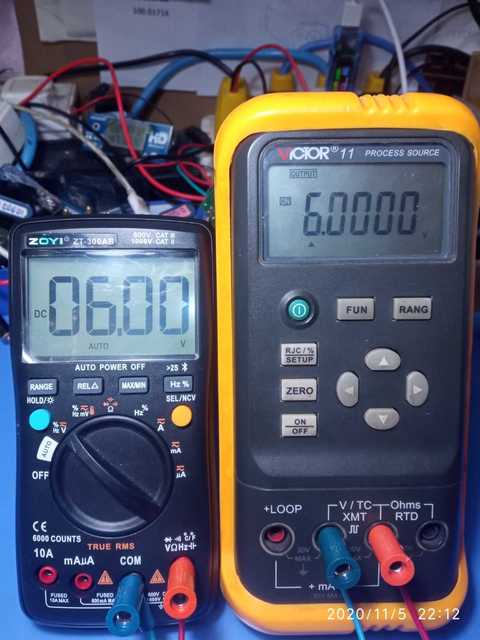

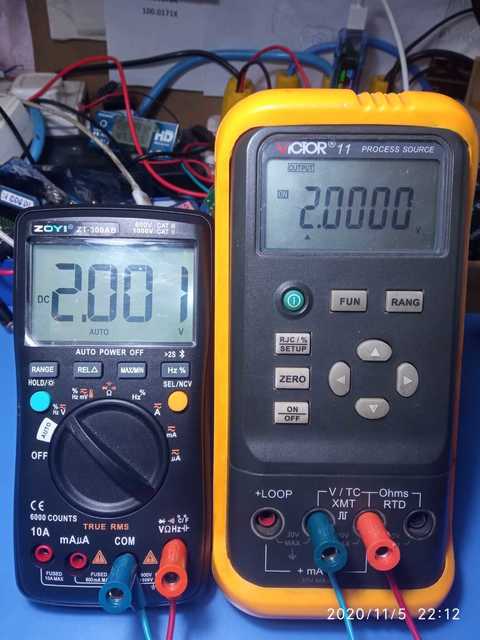

更换这几个电阻以后，精度提高明显，这几个电阻比较显眼，好找，其它电阻就懒得找了！不管了！其它量程用的也少！

1419633284 · 发表于 2020-11-5 22:52:39

听说这芯片是一次性的，程序/数据后期无法再更改/清除

hc061218 · 发表于 2020-11-5 23:27:20

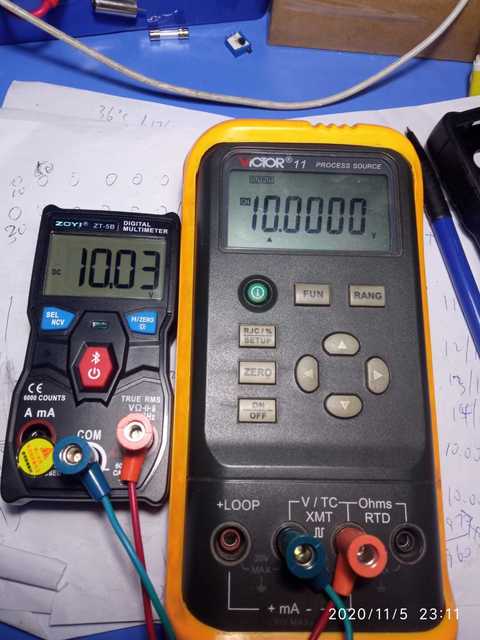

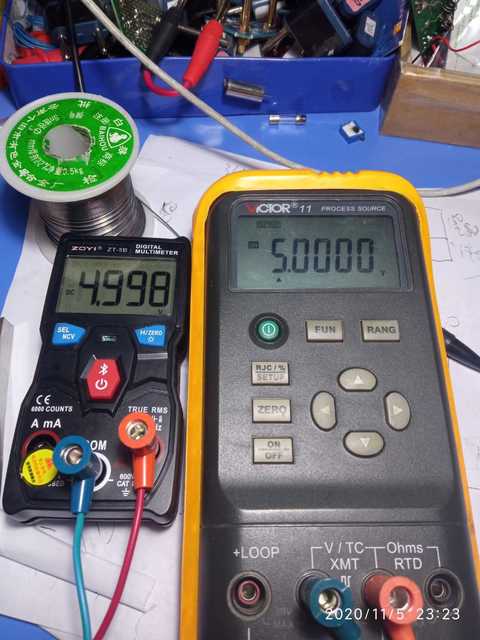

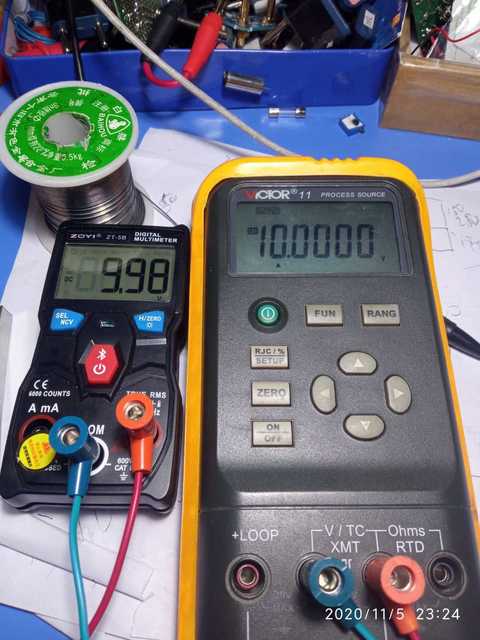

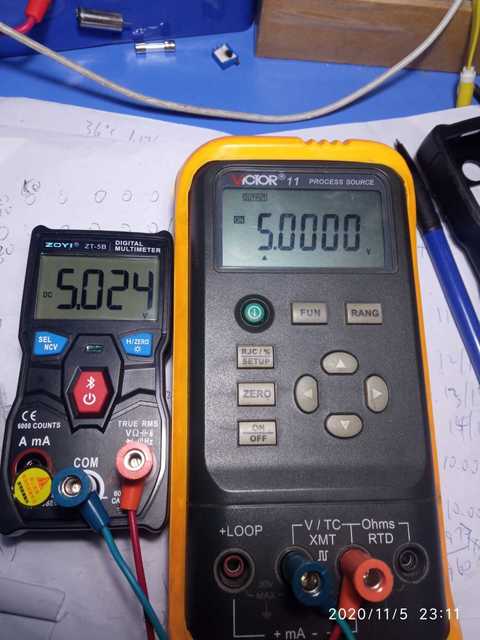

尝到甜头了，顺手又把ZT-5B的2个5M电阻换了！立竿见影，不过稍稍有点过头！对比如下！

kyhwhb · 发表于 2020-11-6 09:07:53

干的漂亮！

西林迷 · 发表于 2020-11-6 10:32:36

可以是可以，但是直接校准不香吗？

hc061218 · 发表于 2020-11-6 11:24:28

西林迷发表于 2020-11-6 10:32
可以是可以，但是直接校准不香吗？

我倒想校准，没人告诉我方法呜呜

wgh1027 · 发表于 2020-11-6 16:09:59

你换的那个10M电阻实际阻值是多大的呢？

wgh1027 · 发表于 2020-11-6 16:11:18

其实那个1M电阻对电压档精度没有影响
