0660芯片电阻档调校探讨

wgsd · 发表于 2020-11-6 21:02:03

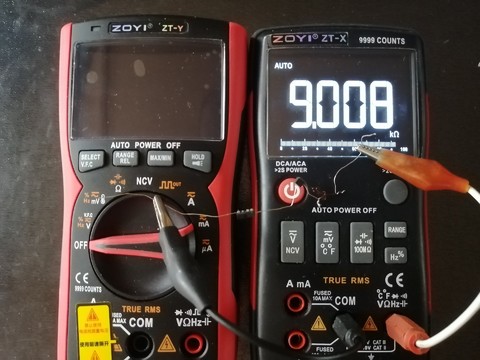

0660芯片表的调校比较方便，可对电压、电流逐档分别调校，但电阻档（包括电容档）从说明书和储存芯片的位置看，只有K档M档各一个调校位，为了确定是否能逐档调校，今天特意调试了一下。为了区分K档、欧档......是否各自独立，现组了一个9K电阻，准备用它来校10K档，这样10K档就校偏了，10K档跑偏后，测一下欧档，看看是否有改变。如果欧档没有改变，说明各档可独立调校，真是这样的话，就得查查各档的调校数据储存在那些位置（因为24C内没发现对应的位置）。如果欧档也发生了跑偏，那就说明不可能各档分别调校，要想各档都校的更精准些，只能通过更换提高各档电阻的精度来实现。先看准备的测试电阻图。

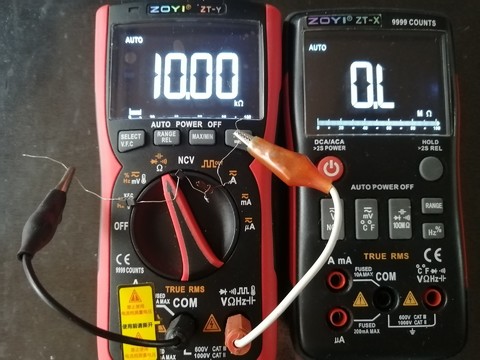

下面这张是用9K电阻调校的K档，图片已显示K档已跑偏了，9K显示10K了。

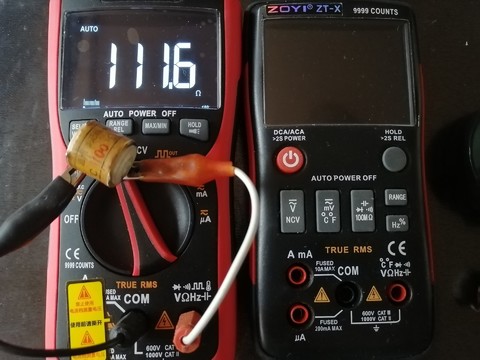

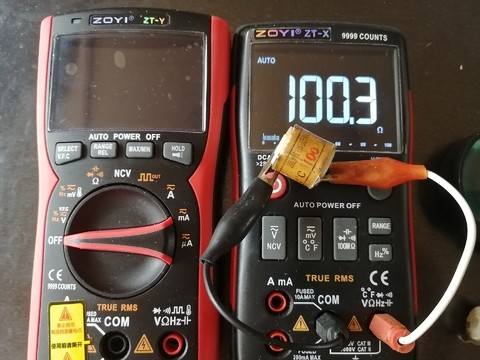

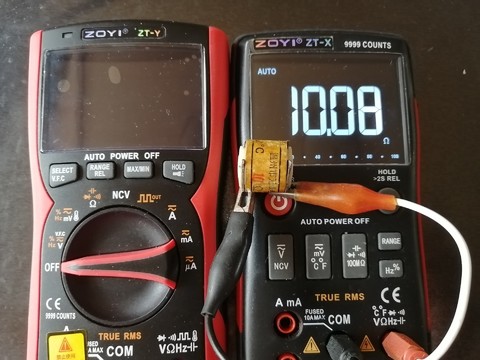

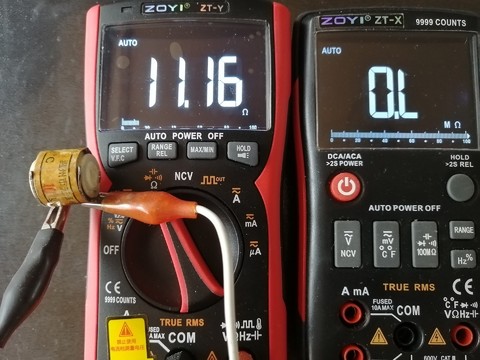

再测试一下欧档，看100欧和10欧档也跟着跑偏了，都增加了相同比例的误差。

因此，至少说明在ZT-Y的0660芯片不能各档单独校准。

西林迷 · 发表于 2020-11-6 21:04:47

也就是说，ztx这表，直接校准10k，然后校准10m档，就整个电阻档都准了？

hc061218 · 发表于 2020-11-6 21:16:02

应该再试试欧姆档会不会影响其他档位哈哈

hc061218 · 发表于 2020-11-6 21:50:34

我刚才用ZT219做了详细的校准测试！实测结果是这样的，如果20K量程校准用错误值校准，其它量程也都会是错的！
但是，20K以外的其它量程都可以单独校准，且不影响其它量程！
所以，每个量程单独校准是可以的！只校准20K并不能让其他量程也准确，但确实会影响其他量程。
你可以试试用错误的值去校准20K以外的量程，然后用标准10K去校准，你会发现并不能纠正前面那个错误的校准。依然是错误的，只是错的结果有所不同

hc061218 · 发表于 2020-11-6 22:05:22

本帖最后由 hc061218 于 2020-11-6 22:07 编辑

我说的可能有人看不懂，有点绕，举个实际数字的例子！
我用89R电阻去校准200R(标准应该用100R)，校准完了之后，测量100R电阻显示111R。
然后我用标准10K电阻去重新校准20K档，结果就是，确实对刚才的200R档产生了影响，现在200R量程测量100R电阻读数是89R！影响了200R但是并没有校准200R，测量结果还是不对，本来偏高11R，现在偏低了11R
感觉很有规律，但我想不出之间的关系。

hc061218 · 发表于 2020-11-6 22:12:10

给我的感觉就是，10K校准时，发现200R系数不对，测量偏高，然后就调低了系数，但不是基于现在200R的系数去调整。而是基于10K这个全局的系数去调整200R，结果就是又偏低了。

喜欢就好 · 发表于 2020-11-6 23:41:45

学习了，谢谢分享！

wgh1027 · 发表于 2020-11-7 00:51:59

谢谢分享

wgh1027 · 发表于 2020-11-7 00:52:31


wgh1027 · 发表于 2020-11-7 01:03:55

再用个9Ω电阻校一次，看看K档有没有变化
