无治DM20多功能电力监测仪拆解。

snowrose2000 · 发表于 2020-11-23 14:16:46

双11红包没地儿用，撸了个这玩意。留着给电源当表头用吧。环保包装盒

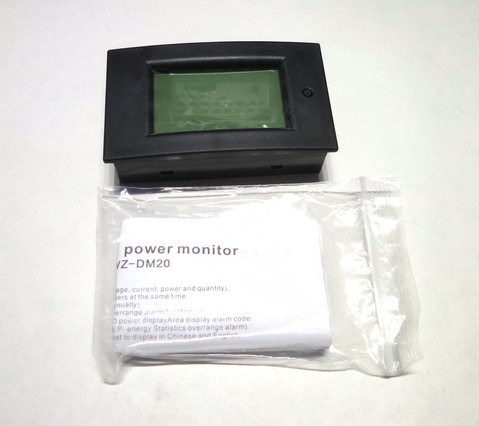

里面就一个表头，一个说明书。

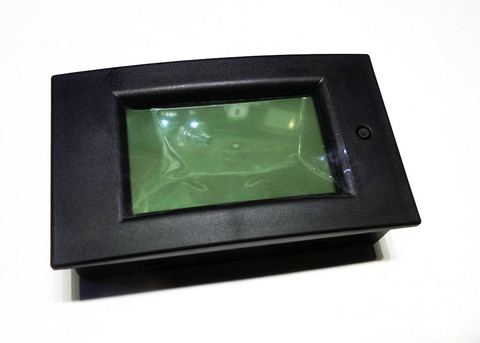

表头样式很简单。屏还不小。

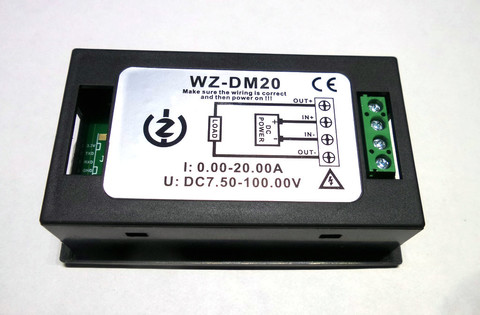

背面有接线图。

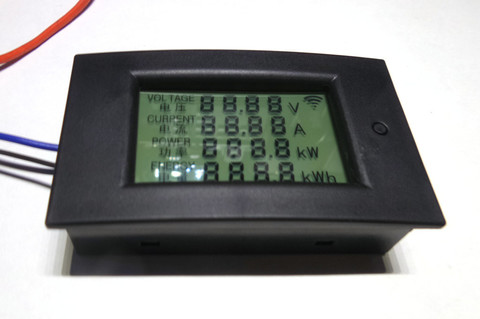

通电满显。右上角还有个wifi图标。看来还有wifi版本的？

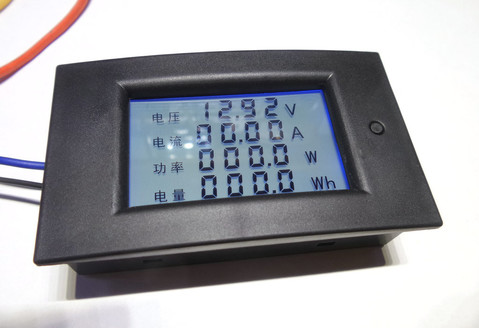

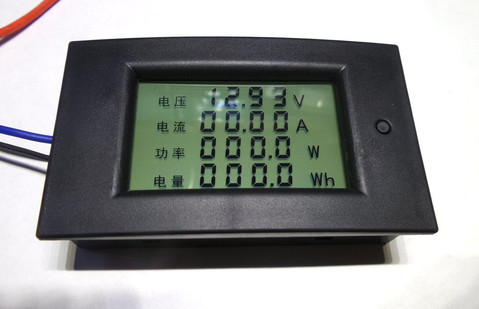

一屏可以显示四种参数。

短按下右边的开关，可以开启，关闭背光。

长按还会有设置项，不过按的时间要很长。。。

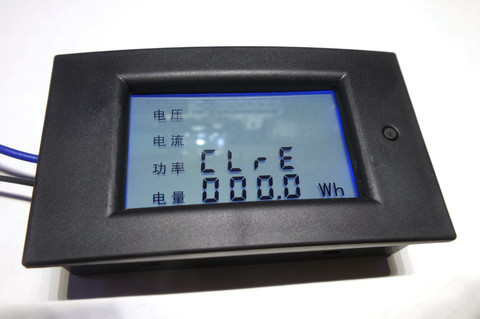

第一个是清零。

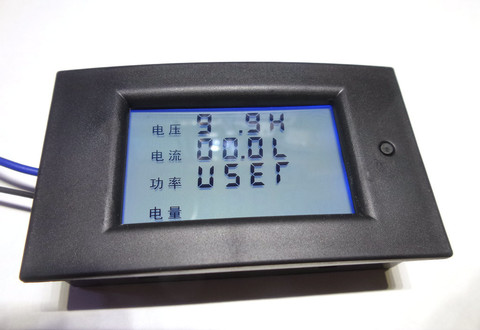

然后是设置电压，电流上下限？

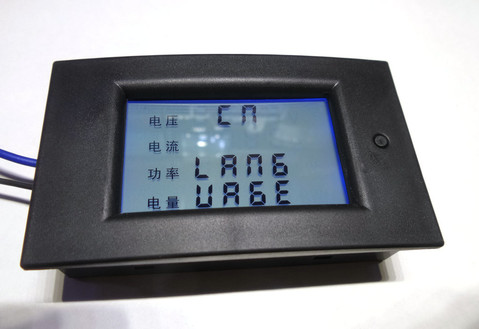

中英文选择。

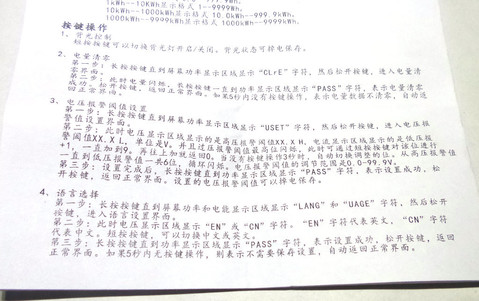

单键操作还是比较麻烦的。具体得看说明书。。。
不过这玩意估计很少去按它。。。

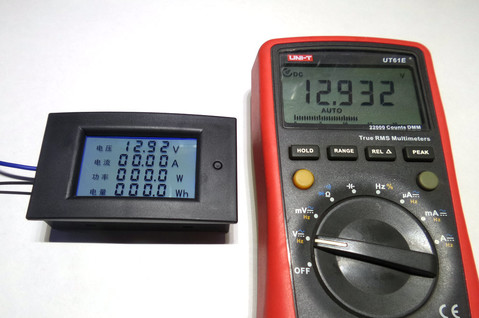

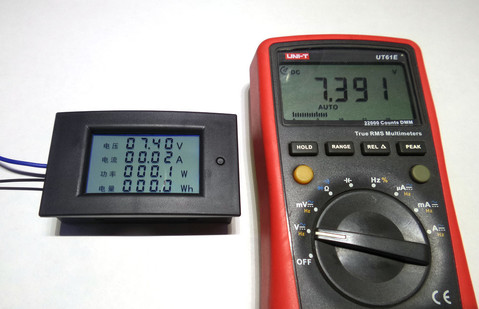

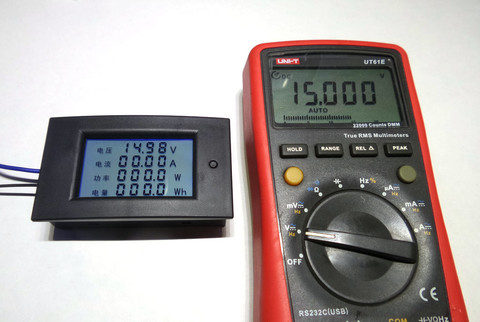

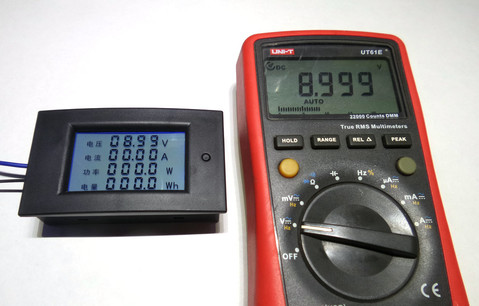

试一下电压显示精度。

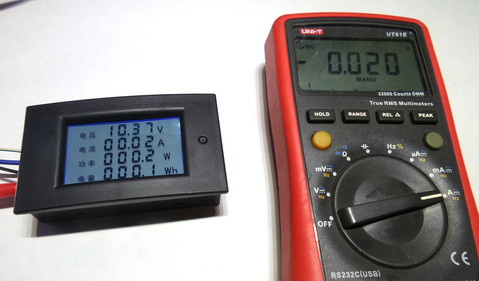

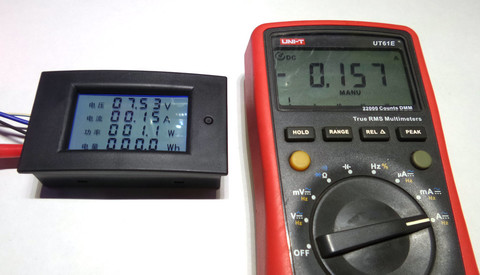

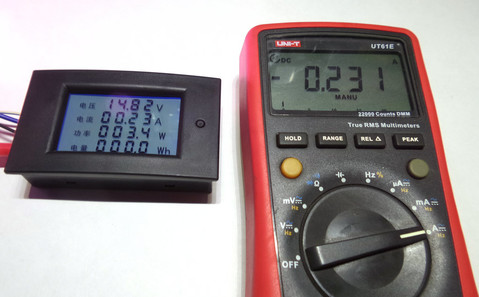

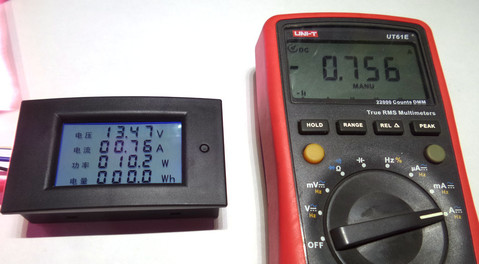

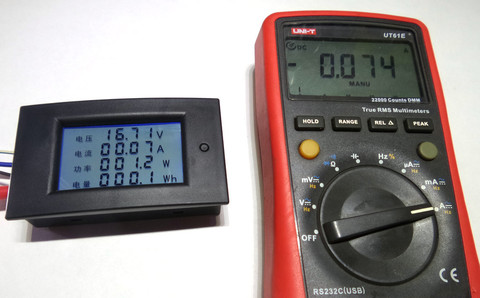

电流显示精度。

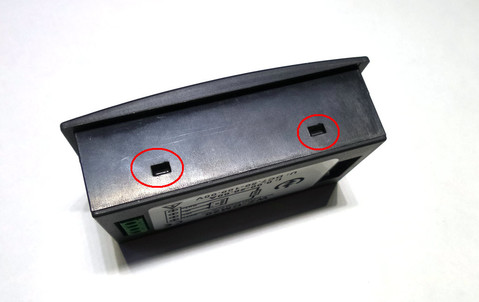

准备开拆！外壳几个卡子，撬一下就可以打开后盖了。

里面的电路板有四个螺丝在四角固定。

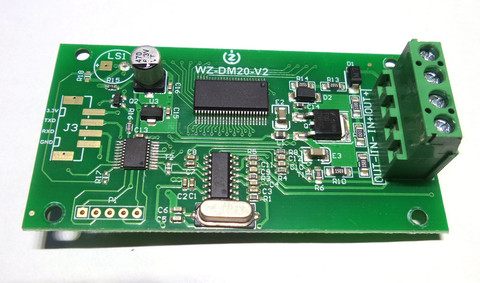

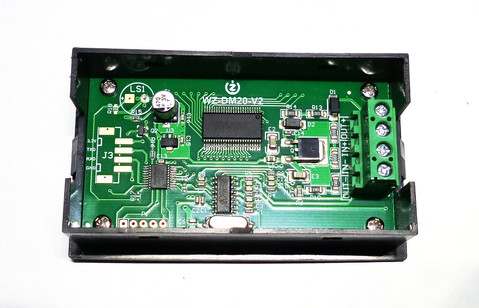

电路板全貌。

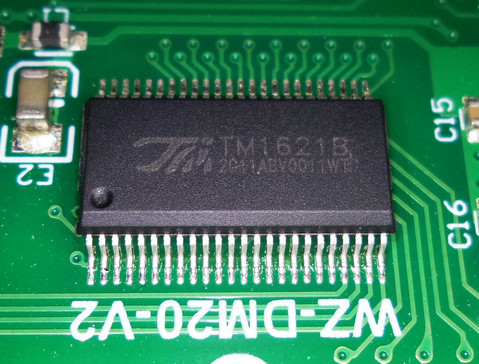

TM1621液晶屏驱动。

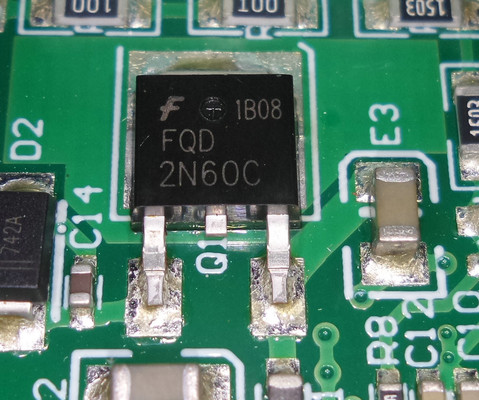

2N60场管。

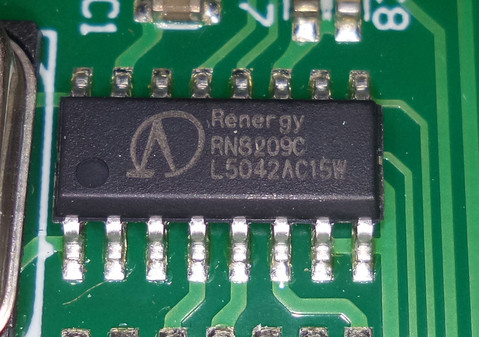

RN8209C 单相电量计量芯片

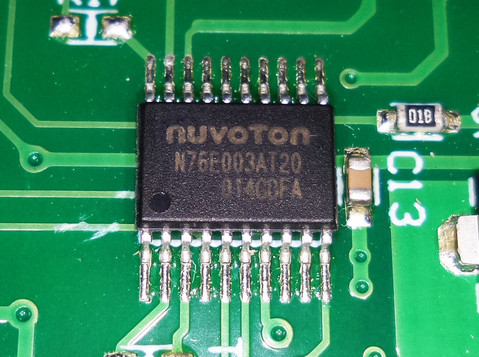

N76E003 新唐单片机。

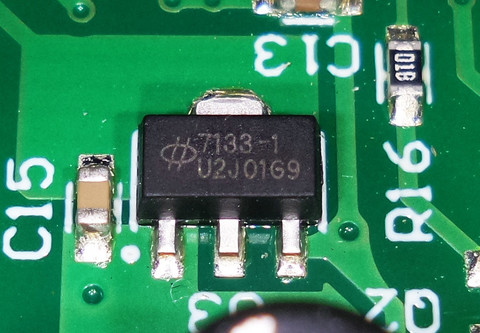

7133 线性LDO

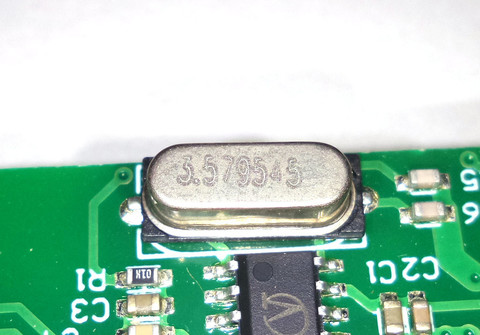

晶振。

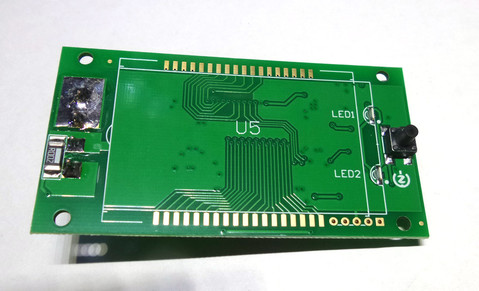

电路板另一面。

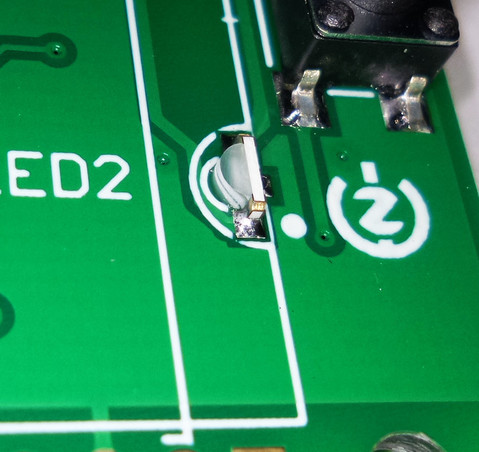

两个串联的背光LED。

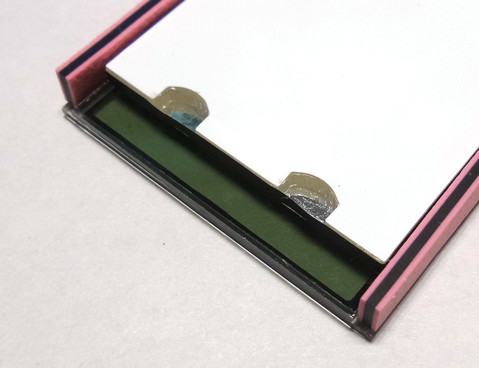

液晶屏通过两条导电胶条连接电路板。

勇闯沙滩 · 发表于 2020-11-23 14:53:48

功能挺多，可以安很多电器上使用。

hc061218 · 发表于 2020-11-23 15:40:47

木有功率因数？直接电压乘以电流？

海纳百川丶弎 · 发表于 2020-11-23 22:58:46

hc061218 发表于 2020-11-23 15:40
木有功率因数？直接电压乘以电流？

楼主的是直流表

wgh1027 · 发表于 2020-11-24 00:53:10

hc061218 发表于 2020-11-23 15:40
木有功率因数？直接电压乘以电流？

不是直流的吗？

hc061218 · 发表于 2020-11-24 07:04:06

原来是直流的哈哈{:9005:}

jiangw · 发表于 2020-12-2 15:00:10

交流的可以搞个玩玩

wgh1027 · 发表于 2021-7-7 20:46:27

确实是交流的才好玩

yejunan · 发表于 2022-10-15 11:37:26

有这种交流的表

atz123 · 发表于 2022-10-15 21:32:44

学习学习。
