自制测试电阻（附高精度电阻购买心得）

ikevinchen

因为手里的过程表电阻输出时，在10kΩ以上档位用万用表测试时，不是很准确，所以准备自制几个标准电阻。
因为手里只有手持式万用表，所以电阻也不用上很精密的，目标采用0.1%精度25ppm或以下的电阻就可以了。

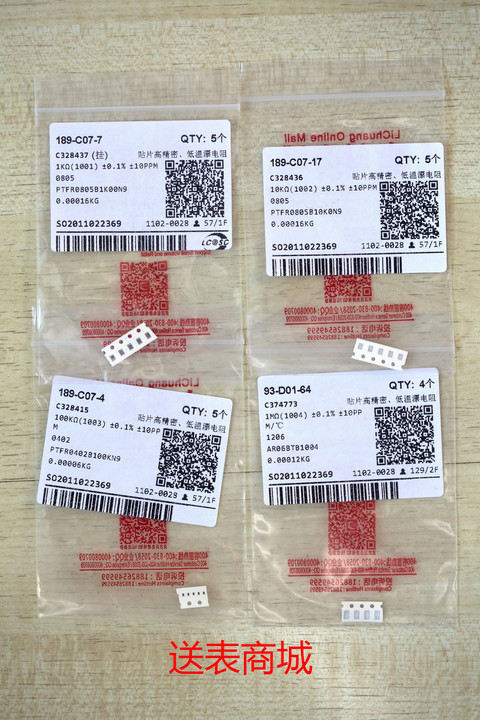

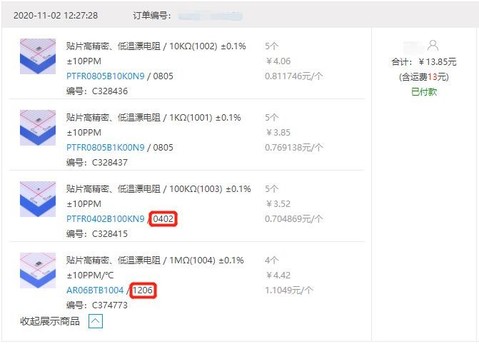

正好那个“送表商城”搞活动，送了电阻券，就选了1kΩ、10kΩ、100kΩ和1MΩ四种0.1%精度10ppm0805的，大概1块左右一个，总共不到￥15，下单时有个小告知，大致意思是“某规格元件没货时，有权更换为相近规格的元件”，当时也没当回事，就开始结账，这时发现同时送的快递券不能同时使用。。。就当花快递费买的吧。然后，没当回事的我立刻就被教育了。。。

1206的对做标准电阻影响不大，多少还占点便宜，那也不能立刻把另外一种换0402找补回去啊！如果1206还能凑合用的话，0402的对于没有显微镜的我，简直要瞎的节奏。。。

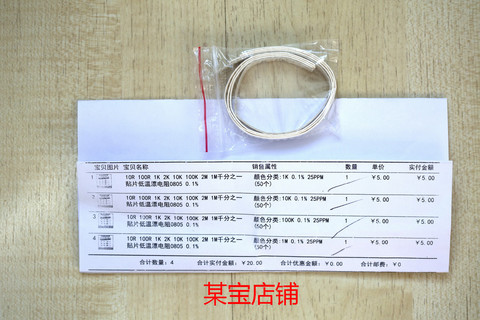

没办法，又从某宝店铺买了0.1%25ppm0805规格的电阻，每种50个总共20元包邮。两家到货后的照片：

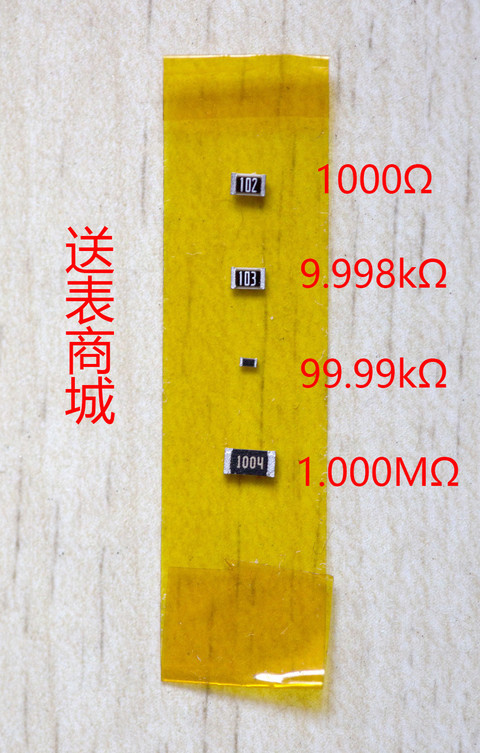

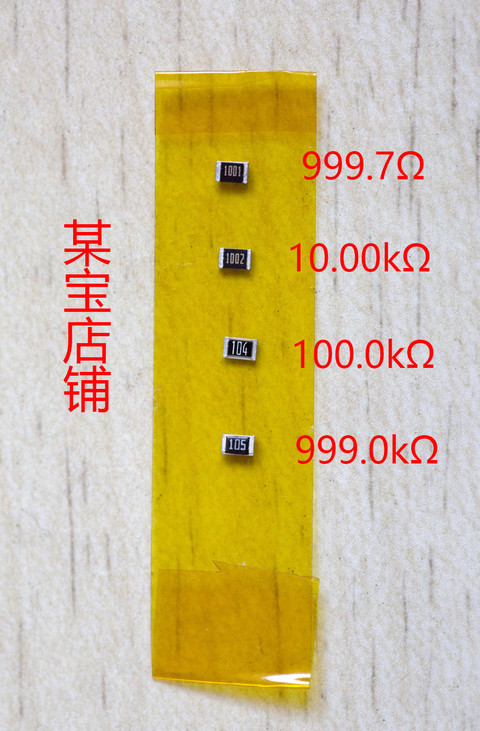

毕竟温漂不一样，哪个划算，请自行比较。下面用电桥两线法挑选一下电阻，都是从每条取下的第一个，因为都是从大盘里剪下，基本可以认为是随机抽样的。因为测量时实在不好拍照，就把数值记录下来标到照片上了。

精度完全达标，考虑到电桥的精度，不知道真正精度能否再上个数量级。

虽然有一个踩线，但精度应该也没有问题。

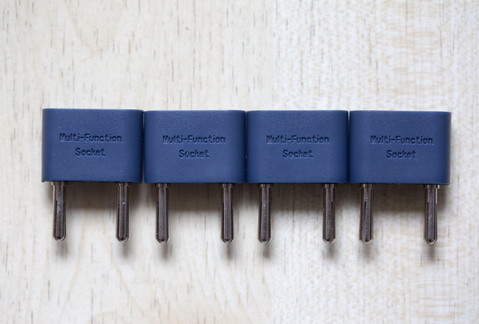

测试电阻的载体选用的双联4mm香蕉头测试座，可以很大程度上避免线阻问题。

到手后，用撬棒从香蕉头一侧中间撬开。

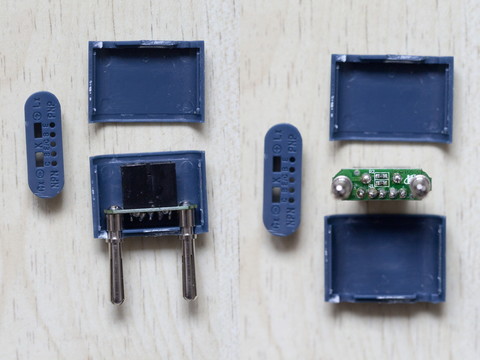

撬开的样子。在PCB下面，靠近香蕉头一侧焊接电阻就可以了。

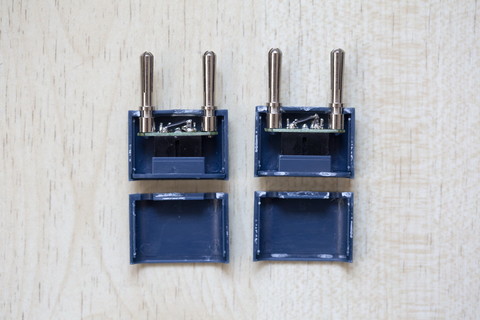

焊好后的半成品，中间用一根线飞了下，因为PCB上面有两颗电阻需要躲开。最后用B7000胶水粘上，当然也可以用胶条缠一圈。
最后附上测试图：

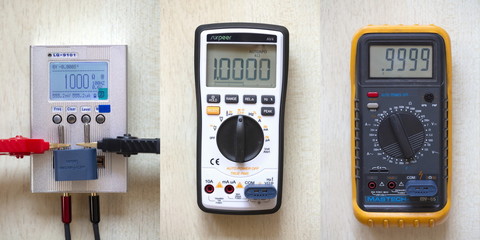

1kΩ测试

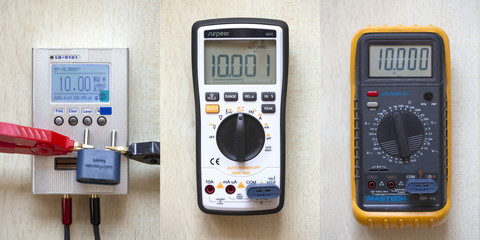

10kΩ测试

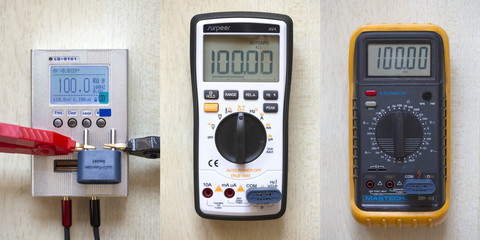

100kΩ测试

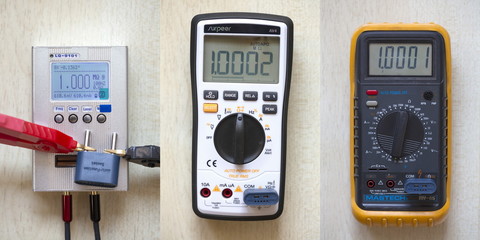

1MΩ测试
总结：这个电阻就是验证手持万用表电阻档的，因为没有标定，校准可能马马虎虎，当把尺子还可以。
如果要校准高位台表，请选用精密线绕或者金属箔低温漂电阻。

hc061218

好多人立创电阻都被掉包了  哈哈

勇闯沙滩

比我的简易测试电阻规范，注重温飘很实用。立创的运费套路很深谨慎购买。

ikevinchen

勇闯沙滩 发表于 2020-12-13 08:13
比我的简易测试电阻规范，注重温飘很实用。立创的运费套路很深谨慎购买。 ...

东西品质不错，贵点都能忍，随便换规格就有点奸商了。我只买了四种就给换了两种，更换率达到50%，为推SMT业务，这样做就有点太不厚道了。。。

wgsd

hc061218 发表于 2020-12-13 07:51
好多人立创电阻都被掉包了  哈哈

立创没买过，商家自己掉包？ 那谁还来。

wgsd

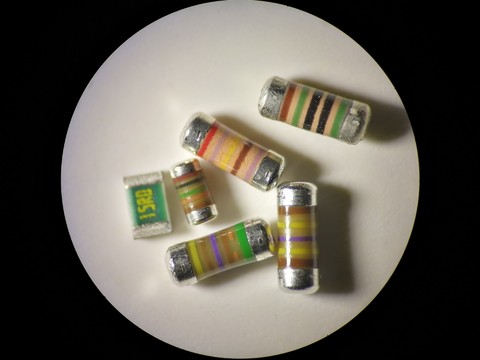

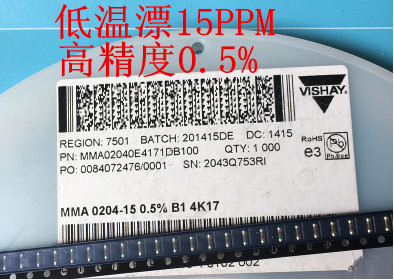

做标定电阻不用金属箔最好用压膜金属膜电阻，温漂小可靠。或者用低温漂的晶圆电阻，贴片的薄膜电阻稳定性不好。前几天刚买了些晶圆电阻，测了一下温漂，都比标称值小很多（基本在一半左右），哪款15ppm的测试了两个，一个在几个ppm，一个只有1~2ppm。明天还能到一些晶圆电阻。
贴片以前也买了一些，如图中那个，标称10ppm，0.38元一只，实测25ppm左右，关键是稳定性不好（产品性能资料有介绍）。一分钱一分货还是有道理的。

wgh1027

自制还得标定吧

无极

立创价格太贵了，除非有好券不然就是神坑

喜欢就好

学习了，涨知识

xuyp188

哈哈哈，一大一小平衡了
