万用表SMD贴片表笔

发表于 2020-12-16 10:13:08 | 显示全部楼层 |阅读模式

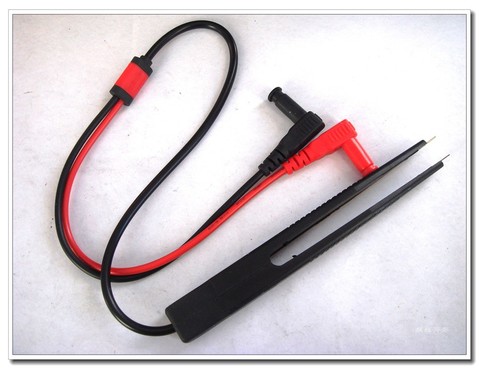

廉价的SMD贴片表笔线长50cm

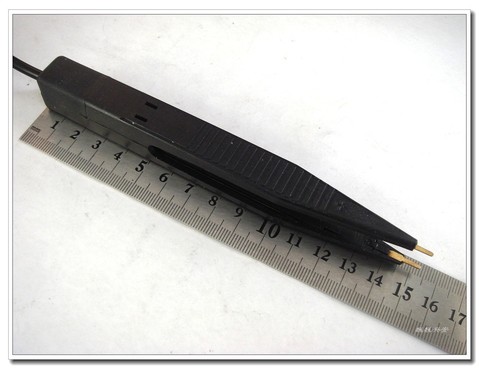

表笔长15.2cm

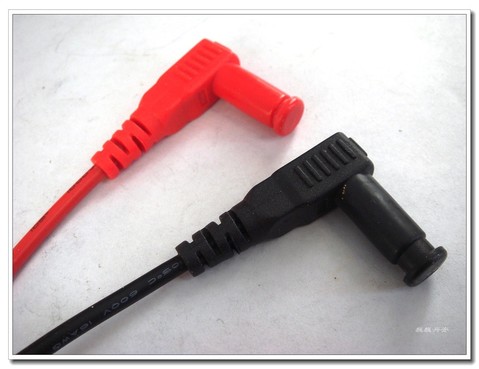

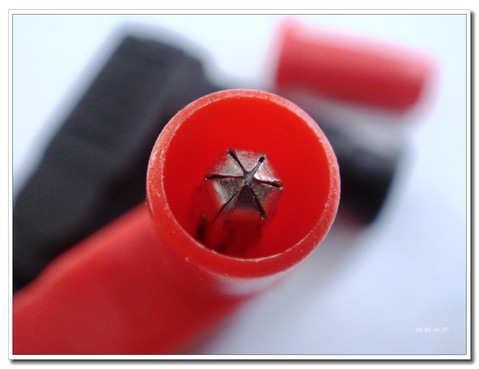

插头

貌似塑料芯金属包皮（磁铁不吸）

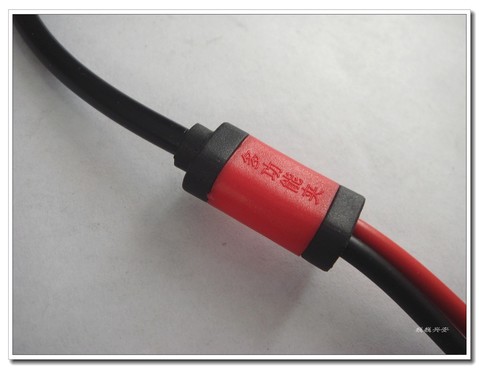

表笔线中节

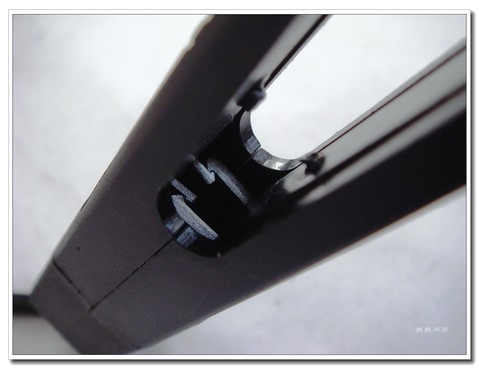

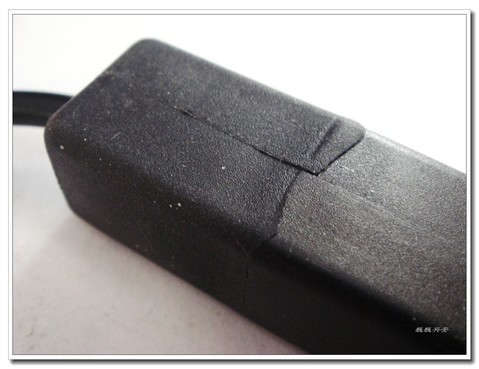

表笔尾端

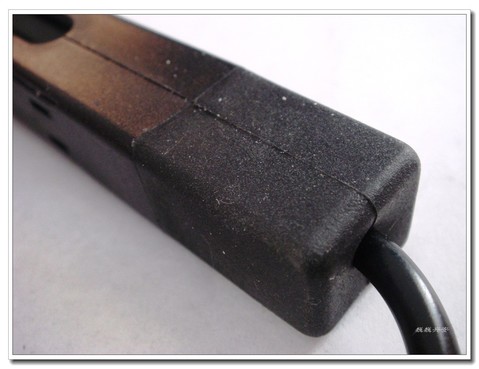

热压的套套吧

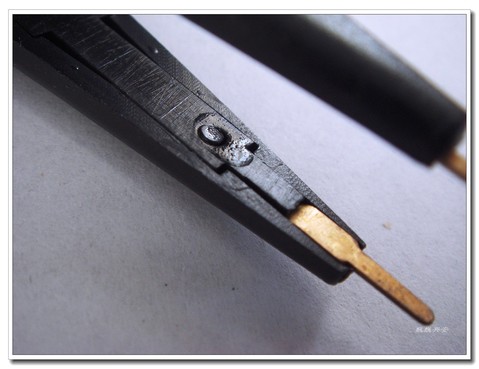

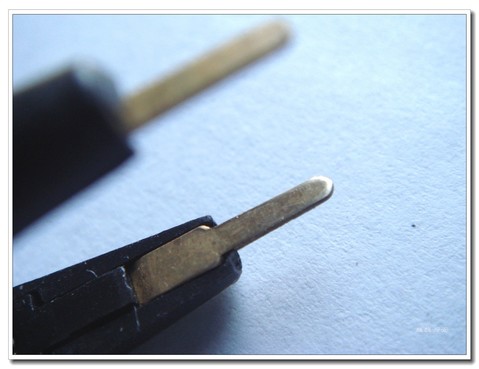

表笔尖端

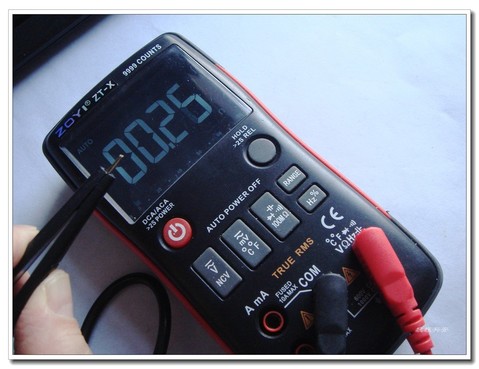

整体电阻0.25Ω

细砂纸打磨一下表笔尖

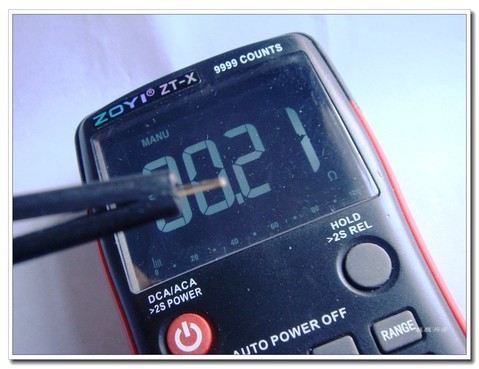

整体电阻降为0.21Ω

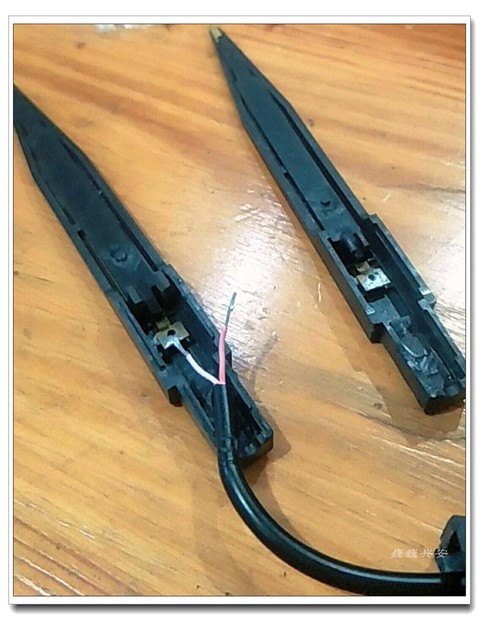

网上的表笔分解图

回复

楼主| 发表于 2020-12-16 10:15:12 | 显示全部楼层

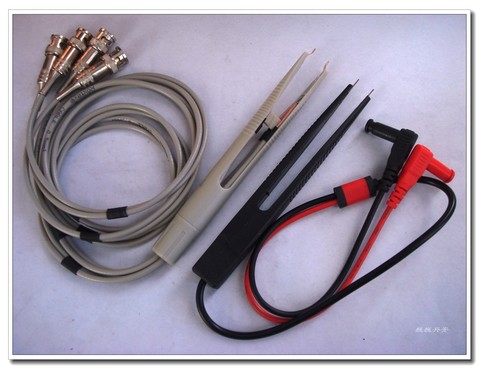

同XJW01许老师LCR数字电桥（http://www.dt830.com/forum.php?mod=viewthread&tid=4527）表笔对比一下

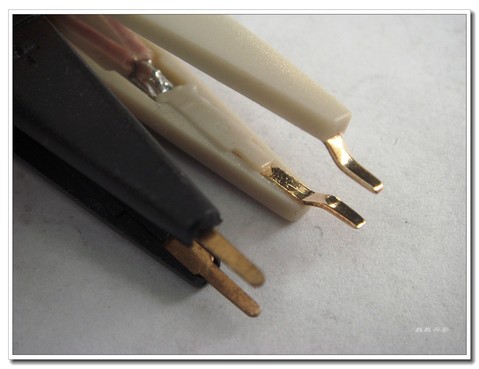

表笔尖差别较大，但1/6的价格也不能要求太高了

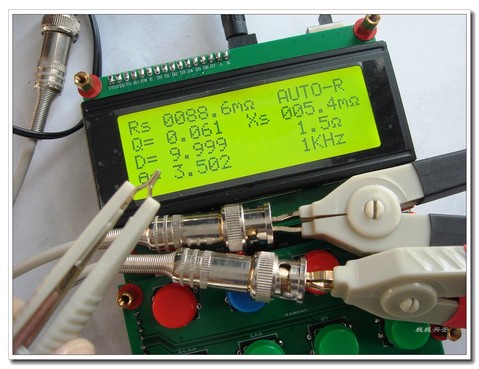

电桥表笔内阻88.6mΩ

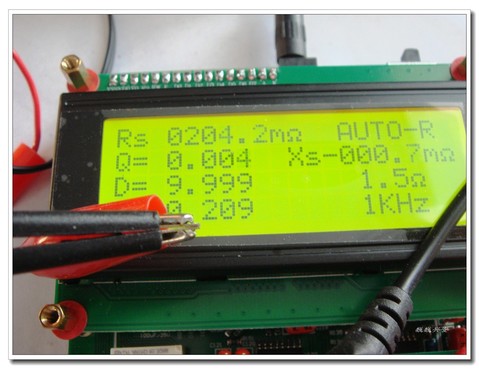

廉价SMD贴片表笔内阻204.2mΩ

回复

发表于 2020-12-16 12:24:35 | 显示全部楼层

不知道还有这种东西，确实方便不少

回复

楼主| 发表于 2020-12-16 14:24:30 | 显示全部楼层

ynqjzzh 发表于 2020-12-16 12:24
不知道还有这种东西，确实方便不少

偶然在pdd看到的，5.5包邮

回复

楼主| 发表于 2020-12-16 14:28:43 | 显示全部楼层

电桥那个表笔35左右

回复

发表于 2020-12-16 16:55:23 来自手机 | 显示全部楼层

我买过一个，不咋样，一直吃灰

回复

发表于 2020-12-16 18:32:06 | 显示全部楼层

这个表笔使用方便，谢谢分享！

回复

发表于 2020-12-16 19:28:48 来自手机 | 显示全部楼层

看来还不错

回复

发表于 2020-12-16 19:29:56 来自手机 | 显示全部楼层

谢谢分享

回复

楼主| 发表于 2020-12-17 09:44:43 | 显示全部楼层

hc061218 发表于 2020-12-16 16:55
我买过一个，不咋样，一直吃灰

表笔弹性较大，对手指手劲是个考验

回复
