文宇WY815P 高频烙铁,热风枪二合一焊台试玩。

[复制链接]
发表在  2020-12-16 20:41:03  | 显示全部楼层 | 阅读模式
电子产品
行为类别: 点评_拆机_测试
电子品牌: 其它
产品类别: 焊台_风枪_电烙铁
电子产品型号: 文宇WY815P
是否拆机: 有拆机
作为一枚爱折腾的电子,数码爱好者,像热风枪,电烙铁这样的工具一定是必不可少的。
而且有时候一把烙铁还不够用,需要两把。再加上万用表,各种零件盒。。。

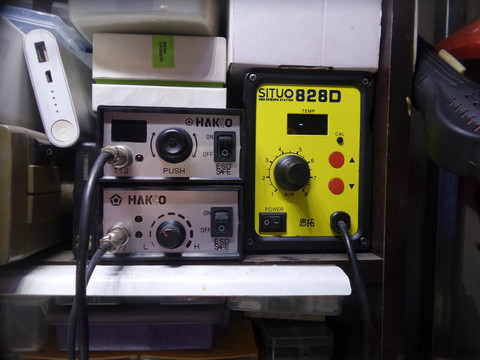

这是我工作台的一角,两个自己做的T12,加一个热风枪。。。
从上面堆着的零件盒,大家就应该能猜到有多乱吧。。。
废话结束。准备开箱。

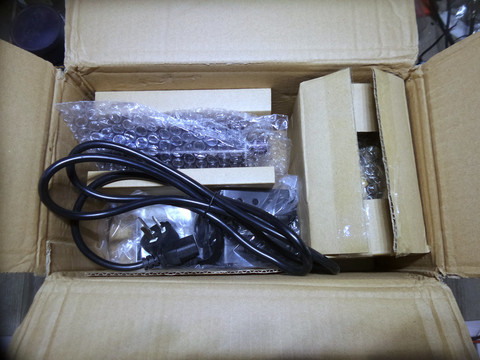

箱子很大的,打开后里面各种分隔和小纸箱,看着很舒服的说。

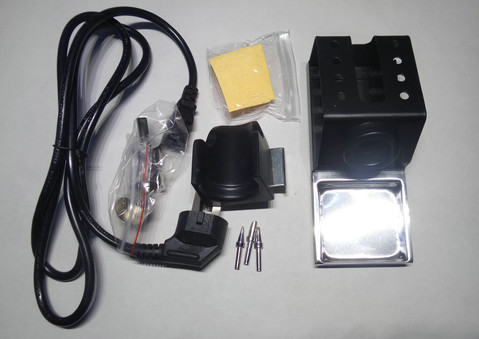

箱内的附件。

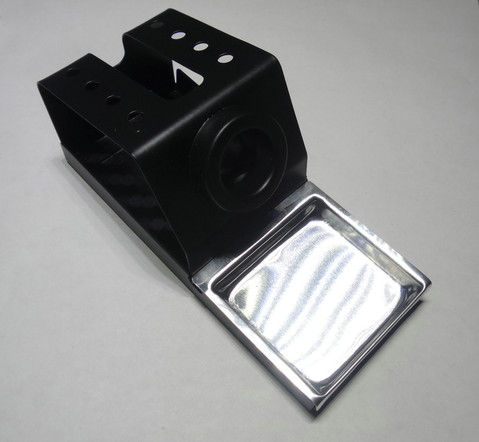

烙铁架一个。

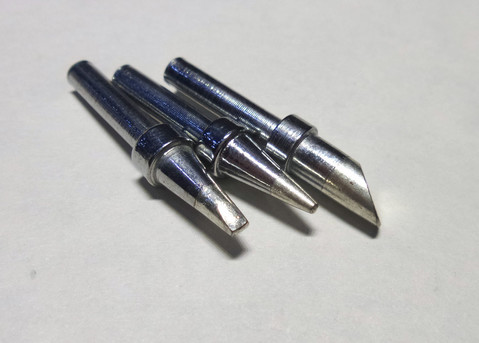

烙铁头三个,一个一字,一个并不算尖的尖头,一个大马蹄头。

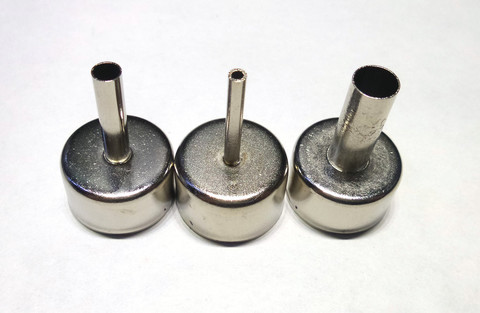

三个热风枪的风嘴。

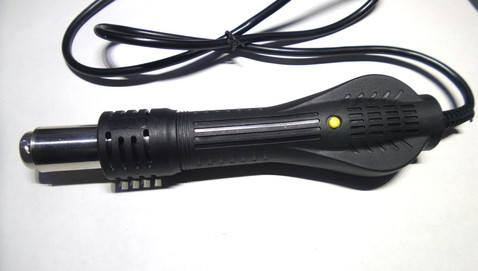

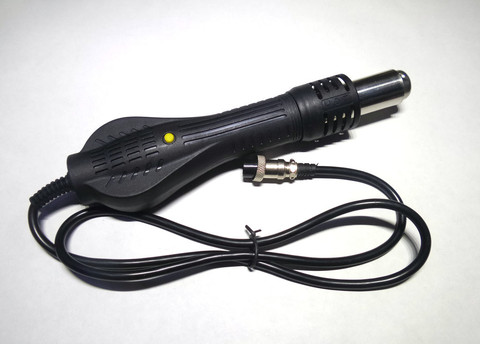

热风枪,和858的外形完全一样。不过上面多了个开关。

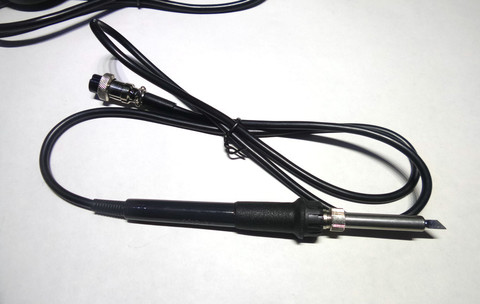

烙铁手柄,和936的外观也很相似。

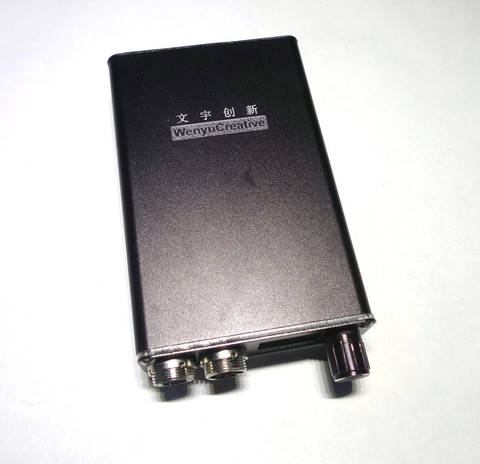

主角登场了!
到底是如何拯救你的桌面的呢?

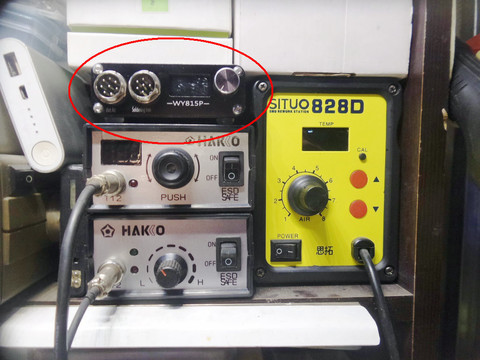

看这个对比图吧。是不是很小巧?而且电源都是直接内置在里面的。
对于一般折腾来说,桌面上有它就足够了!

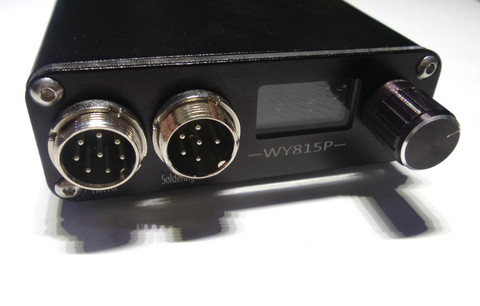

正面外观。
两个多芯航空插头,一个屏,一个旋钮。
屏幕上似乎有点划痕,不过仔细一看不是划痕,而是裂纹。。。

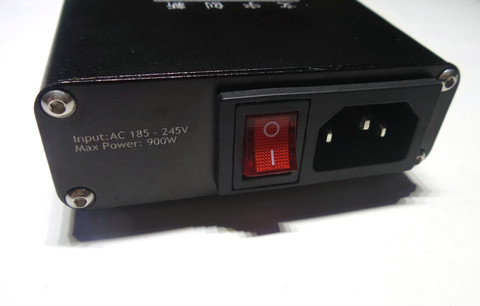

背面品字交流插头和电源开关。
个人感觉这个开关设计在背面实在有点不方便。
如果它的上下左右要是还堆放了其他东西的话,要按这开关还是比较麻烦的。
如果能设计在侧面就会方便很多。

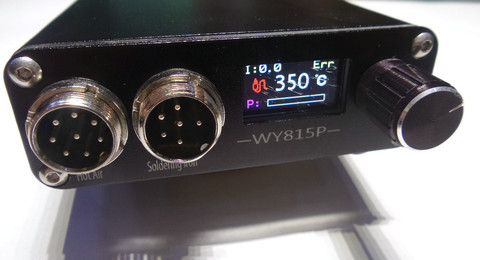

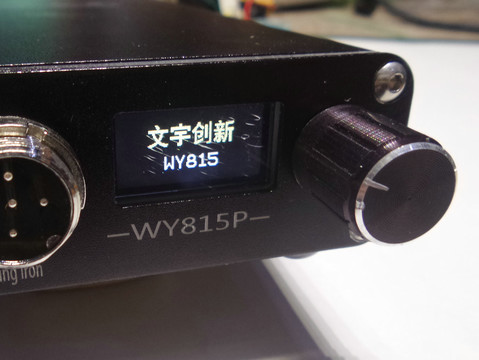

通电开机第一画面。
前面说的裂纹,不是液晶屏上,而是外面的保护面板上的。
没插入风枪和烙铁的情况下,会有滴滴的报警声。右上角会显示Err。
这个是高频烙铁的界面。高频烙铁理论功率150W 实际功率可达180W。
热风枪界面。风量8级可调。功率700W。

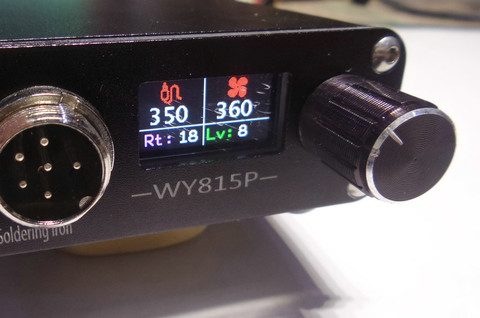

双界面显示状态。

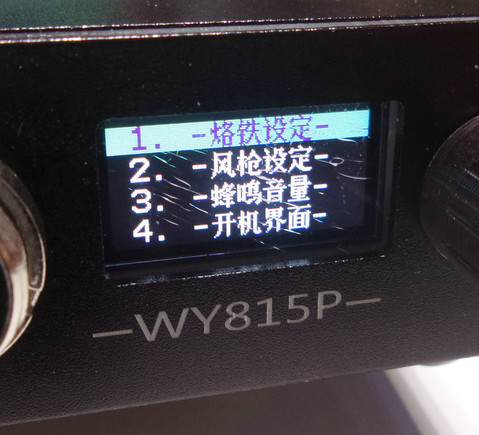

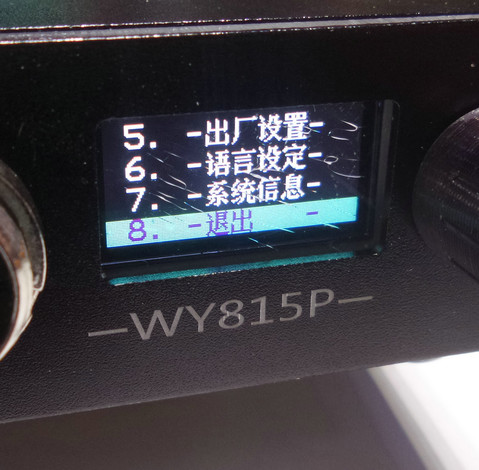

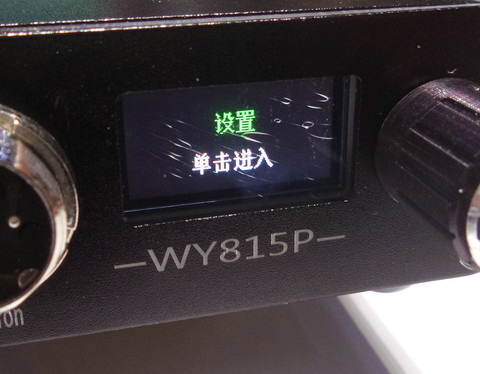

设置菜单。
可设置项目还是很多的。

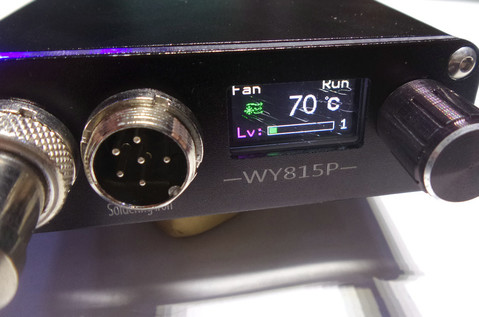

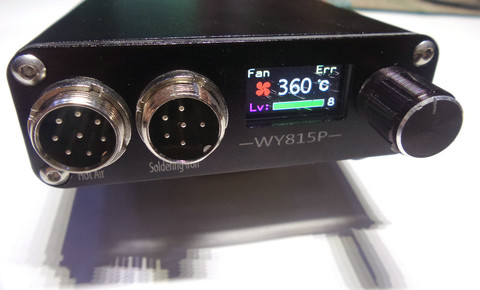

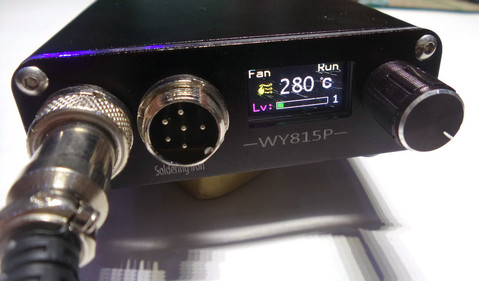

插入热风枪试了一下。
温度,风量设置相对比较简单。
风量8级可调。最大风量吹吹头发貌似也可以的。

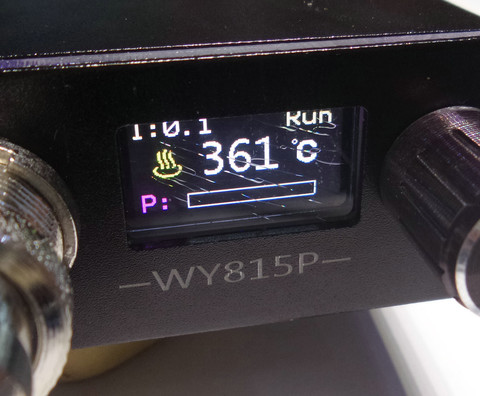

插入烙铁手柄后的工作界面。
高频烙铁标称功率150W,无论是升温还是回温都要好过T12的。

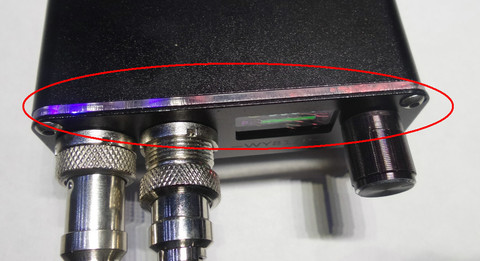

前面说道那有裂纹的保护面板是夹在金属面板和机壳之间的。
这个设计挺有意思的。除了起到液晶屏的保护作用以外,两边还设计了指示灯,用来指示热风枪和烙铁的工作状态。
发表于 2020-12-16 20:41:41  | 显示全部楼层
本帖最后由 snowrose2000 于 2020-12-16 20:45 编辑

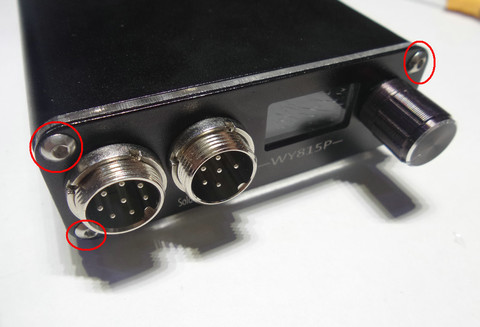

楼上基本体验完成。本楼开始拆解。前后面板都有四个内六角螺丝固定,拆解很方便。

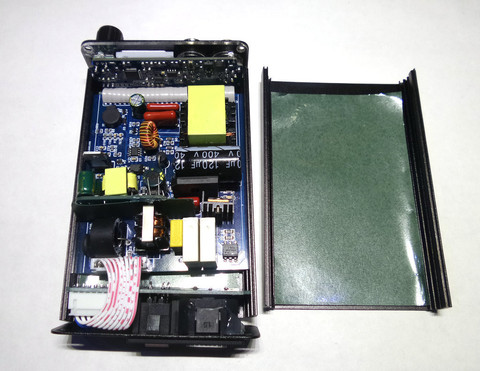

拆掉前后面板可以直接打开上盖。
上盖里有一片青稞纸用来绝缘。
后面的插座直接焊在一块独立的电路板上,通过排线连接到主电源板。

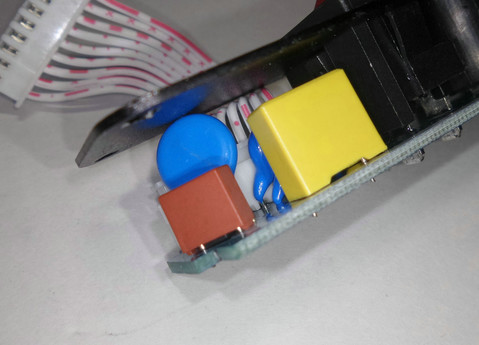

这一小块电路板上有压敏电阻,保险管以及安规电容。可以起到过压,过流保护以及滤波。

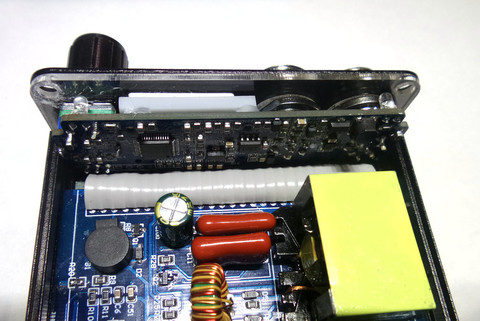

前面板主要是控制部分。通过排线直接和电源板连接在一起。

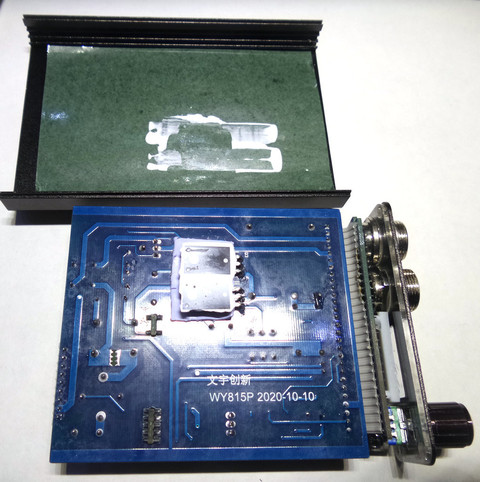

抽出电源板,下壳体也有青稞纸做绝缘保护。

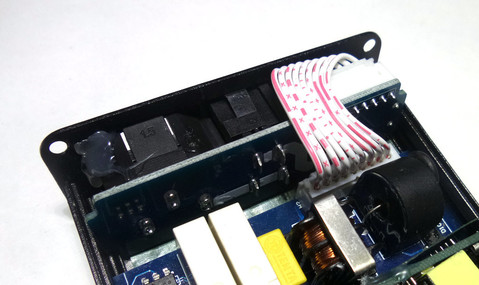

两个反装的TO220管子,上面用了导热硅胶?还是704?

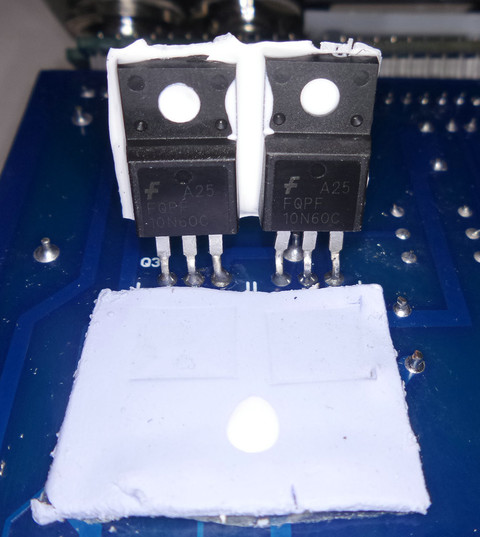

把管子立起来看,是两个10N60的场管。

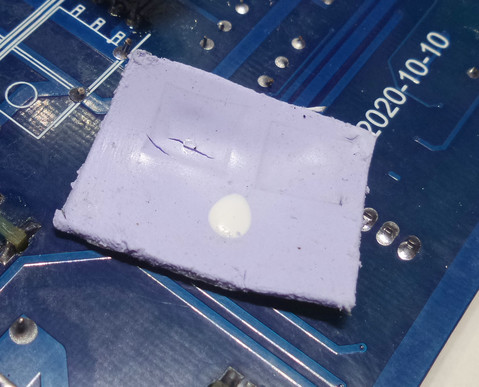

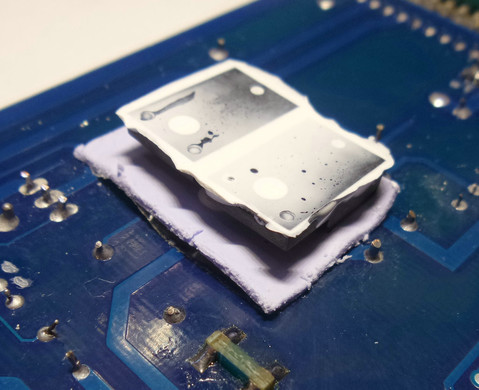

下面视乎有一块导热垫。我有点纳闷这导热垫是不是装反了呢?
如果需要绝缘的话,可以直接垫一块青稞纸或PVC啊!导热垫应该贴在管子背面才能更好的散热啊!
后来装回机壳的时候我才发现,原来这导热垫是没法贴在管子后面,并装入机壳的。
因为这电路板是通过抽拉的方式装入机壳的。如果把导热垫贴在管子后面,组装的时候推入机壳肯定会挤跑的。

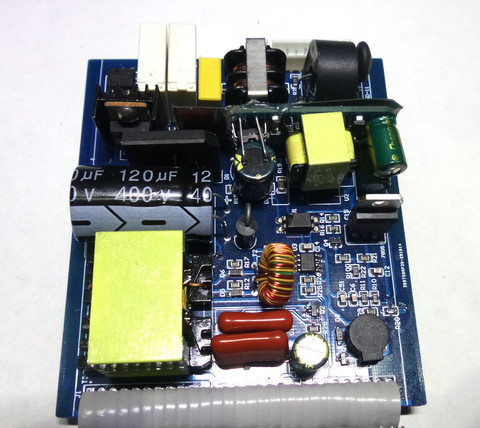

电路板全貌,这块电路板主要还是电源。

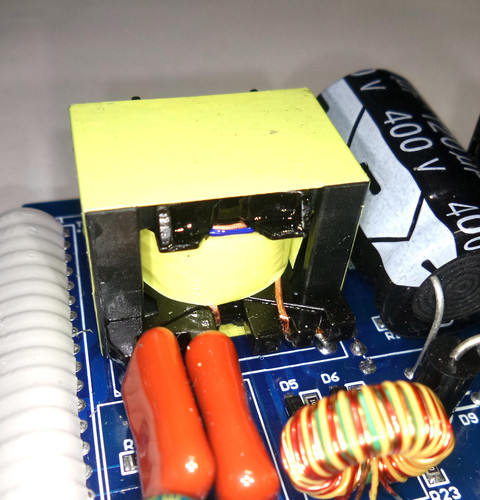

高频变压器。

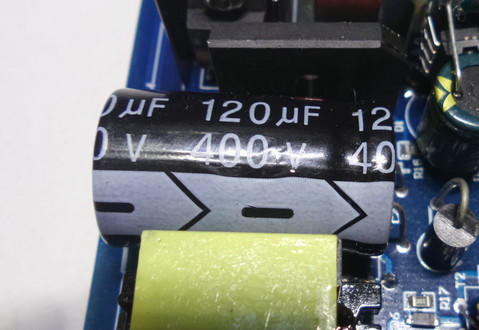

400V 120UF电容。

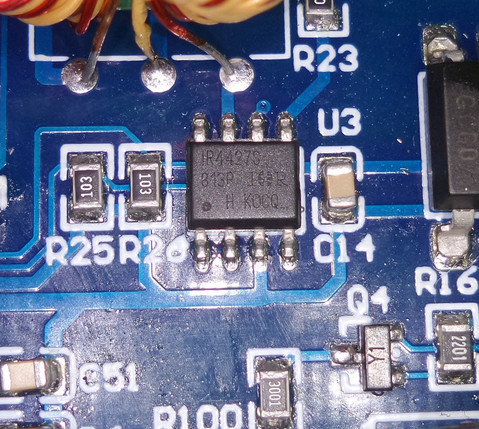

IR4427双MOS。

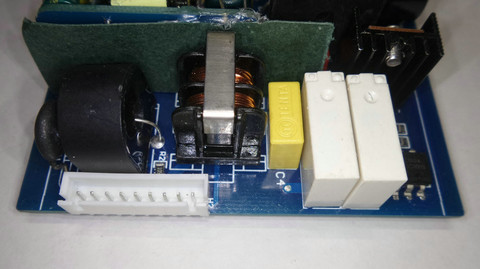

完整的 EMI滤波电路。

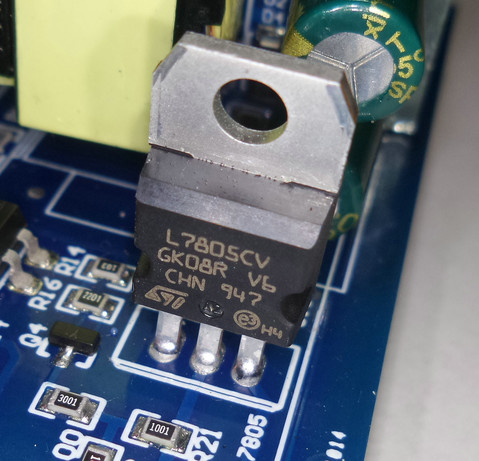

7805

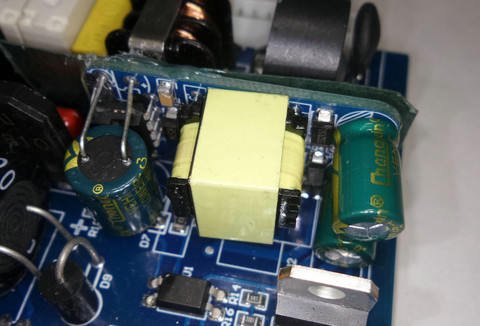

电源板上还立着一块小的辅助电源板。

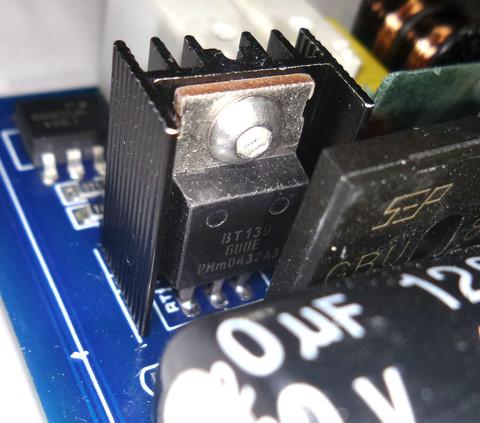

BT139可控硅。

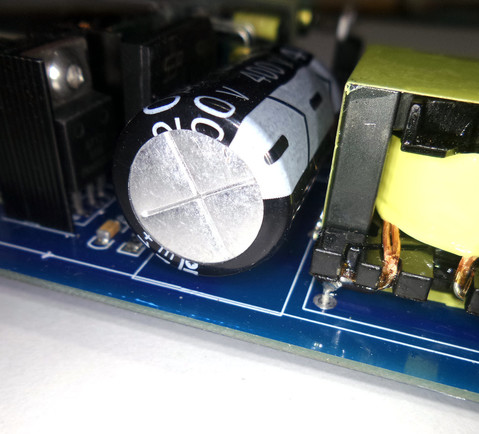

这个400V120UF的电容个头还是不小的。不过没有用胶固定。
所以在拿着机壳晃动的时候,会感觉到里面有东西在动。
一会涂点708给它固定一下。

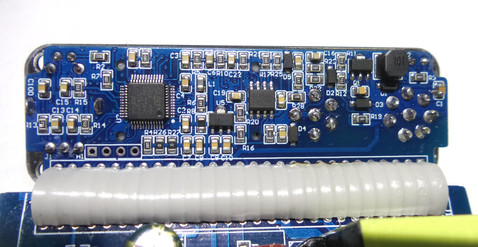

再来看看控制部分。

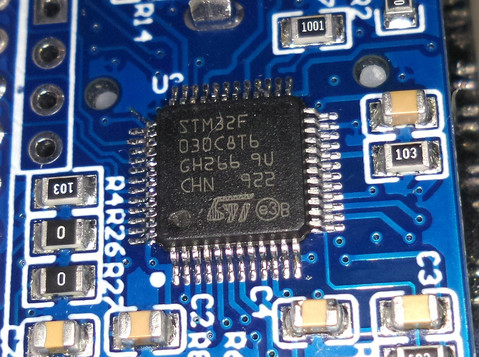

主控是一枚STM32单片机。

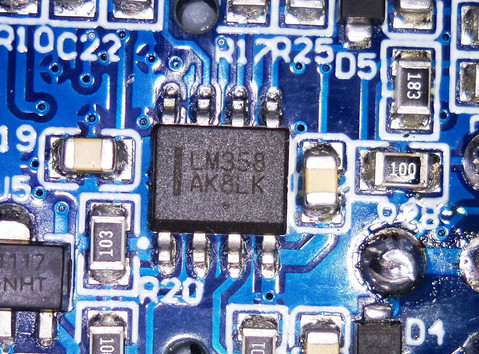

358运放。

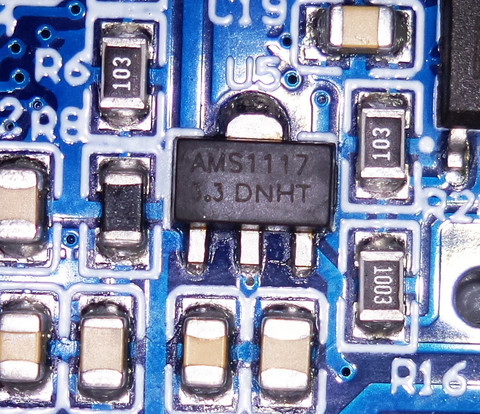

1117稳压
再来看看风枪手柄。
除了那个黄色的开关,其他和858风枪手柄没什么区别。

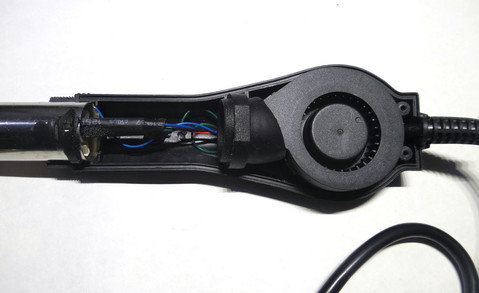

内部风扇。

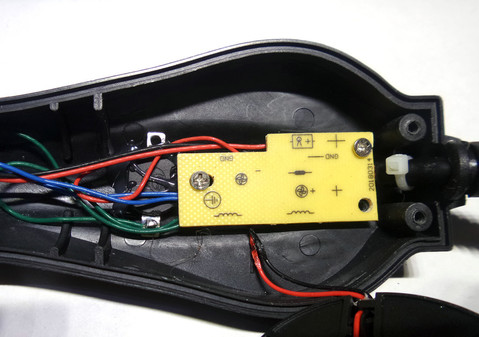

接线的小电路板。

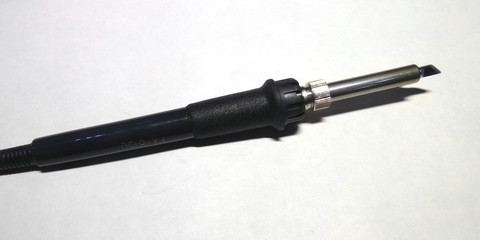

烙铁手柄。

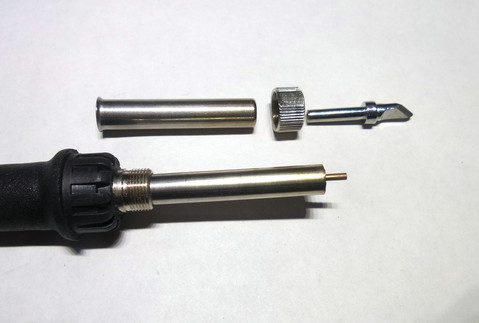

分解

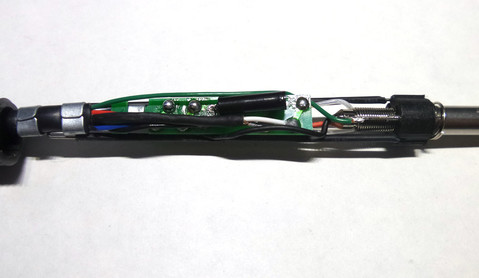

接线用的电路板和水银开关。

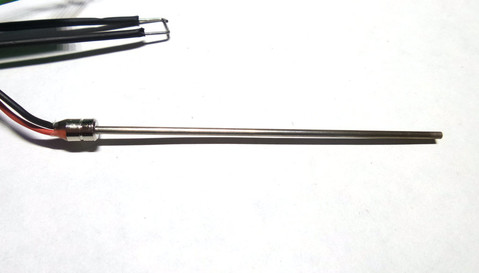

发热芯温度传感探头。
20201214_131751.jpg [size=0.83em]20201214_131751.jpg (45.1 KB, 下载次数: 0)
下载附件
[color=rgb(153, 153, 153) !important]1 小时前 上传





总体来说,这款二合一焊台做工还是很扎实的!
最主要的是,对于工作台空间比较紧张的话,这款工具确实是一个拯救工作台的好选择。

发表于 2020-12-16 22:34:36  来自手机  | 显示全部楼层

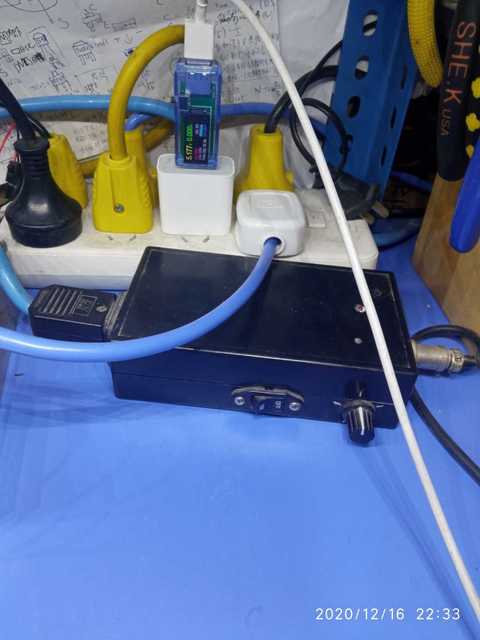

焊台我觉得设计侧面比较舒服,不占地方,操作方便
发表于 2020-12-17 07:22:06  | 显示全部楼层
设计很先进的2合1焊台,现在多数人还是没用上高频烙铁,这又和热风枪做到一起了,很实用。
发表于 2020-12-17 07:43:59  | 显示全部楼层
感觉机箱还可以做得稍微大一点,把开关装在前面更合适,屏幕尺寸了加大一点。
发表于 2020-12-17 08:07:08  | 显示全部楼层
价格呢?多少大洋入手的?有购买链接吗?
发表于 2020-12-17 08:11:41  来自手机  | 显示全部楼层
这个可以有
发表于 2020-12-17 08:12:41  来自手机  | 显示全部楼层
求赠送
发表于 2020-12-17 10:49:50  | 显示全部楼层
表述 发表于 2020-12-17 07:43
感觉机箱还可以做得稍微大一点,把开关装在前面更合适,屏幕尺寸了加大一点。 ...

  咱这个设计本身的目的是追求小。。 为出差呀, 或是没有专用工作台的同好们准备。 大一号的有多功能, 150W 高频 + 热风枪 + 36V 5A 可调恒压恒流电源输出。
发表于 2020-12-17 10:50:47  | 显示全部楼层
qjf11 发表于 2020-12-17 08:07
价格呢?多少大洋入手的?有购买链接吗?

不知道坛子有木有规定不能发链接, 所以。。 可以某宝找 WY815  就可以找着它了。
