给AD584和AD588再换新家

[复制链接]
发表在  2020-12-29 14:43:29  | 显示全部楼层 | 阅读模式
电子产品
行为类别: 改装_制作
电子品牌: 其它
产品类别: 工具
电子产品型号: AD584,AD588
是否拆机: 有拆机
本帖最后由 jltzmy 于 2020-12-29 15:09 编辑

前一段时间为了使用方便,曾经用塑料盒给AD584和AD588安置了一个家,参见:588安家,方便问题解决了,前几天请人帮忙用八位半做标定的时候,发现一个问题,就是塑料外壳存在人体感应现象,于是网上29元含邮买了一个铝合金外壳,再次改造,这次为了切换量程方便,特别买了二个小体积RS16双刀四掷波段开关,其实AD588输出5伏和10伏,只要单刀双掷即可,但是单刀双掷或者双刀双掷的小体积旋转开关都没有,索性也换成双刀四掷的旋转开关,变成可以连续切换二次5伏和10伏,用起来感觉也不错。而且原来买的变压器没有屏蔽壳,这次也用0.5MM的铝板做了一个屏蔽外壳,虽然不是很美观,但是至少没花钱就解决了屏蔽问题,也算物有所值吧。制作过程就不描述了,无外乎量好尺寸,开孔就行了,给大家看看成品吧。

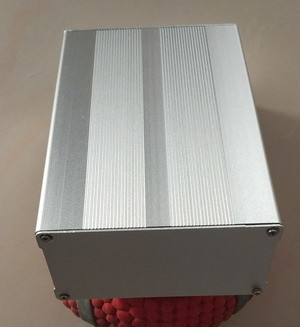

1、买来的空盒子,内部忘记拍照了,反正空荡荡的也没什么看的,卸掉螺丝,上下盖可以打开,一开始没注意,做好以后才发现,前后面板固定螺丝的孔位有区别,一个有倒角,一个没有倒角,有倒角的装好螺丝是平的,结果我把没有倒角的那个做前面板了?晕死,

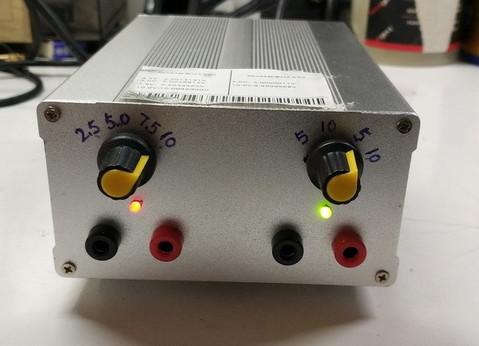

2、做好的成品前面板,二个旋钮开关用来切换量程,下面的指示灯分别是584和588的电源供电指示灯,这样也不用单独加电源指示灯了,面板中间大面积留白原本是打算贴标定数据的,标签有点大,所以没裁,直接贴上面了。

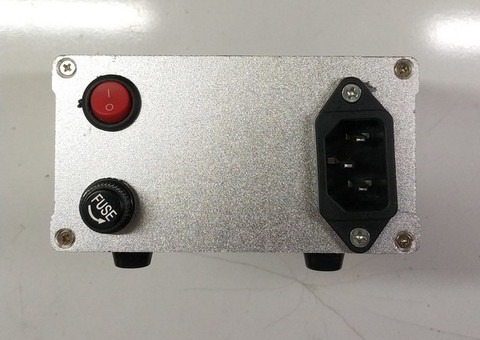

2、后面一个开关,一个保险座,一格电源插座,倒也简洁

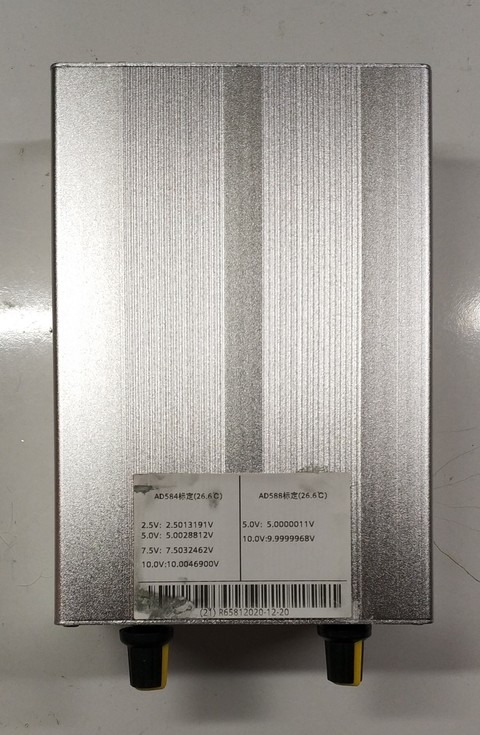

3、上面光秃秃,只有一个八位半标定的数据,这个标定数据原来贴在塑料盒上了,没舍得用新的,把旧的揭下来粘上去,有点不好看,

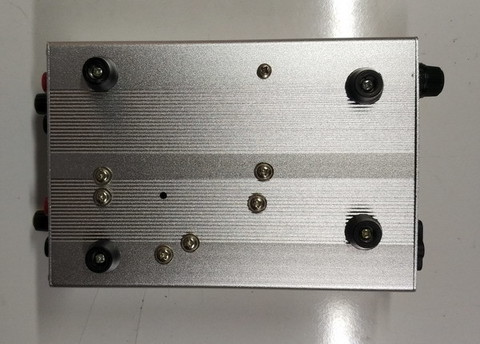

4、底下动了点脑筋,其中四个脚垫位置分别是固定变压器和基准的螺钉位置,起到了双重作用。即实用也不难看

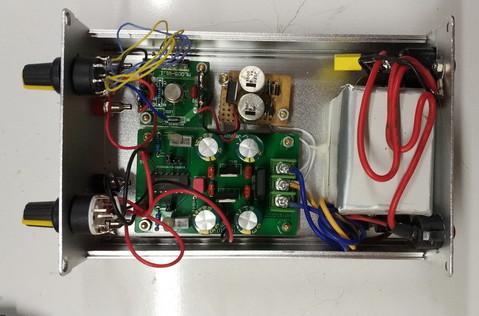

5、做好的新家内部,可以看到变压器用铝板做了屏蔽,基准版用0.5厘米高的铜柱固定,

这家花了我29大洋。估计这两货就长久住了,


已有1人评分仪表币 理由
wgsd + 10 赞一个!

查看全部评分 总评分:仪表币 +10

发表于 2020-12-29 14:57:30  来自手机  | 显示全部楼层
不错。哪里买的0.5毫米的铜柱。用铝包可以,但没有磁屏蔽作用。
发表于 2020-12-29 15:06:31  来自手机  | 显示全部楼层
新家漂亮!住着舒服
发表于 2020-12-29 15:07:54  | 显示全部楼层
wgsd 发表于 2020-12-29 14:57
不错。哪里买的0.5毫米的铜柱。用铝包可以,但没有磁屏蔽作用。

你提醒我了,哈哈,脑子糊涂了,光想着铝片好加工,咋就吧磁屏蔽这茬忘了呢,应该用铁片做屏蔽外壳的,哪天拆下来重新做屏蔽外壳,铜柱刚才打错字了,是3毫米的,高度是0.5厘米,不是5毫米。
发表于 2020-12-29 15:10:42  | 显示全部楼层
为什么做两个重复的电压数值。看外表两个基准新家规整多了,心仪的工具就是要善待。
发表于 2020-12-29 15:15:05  | 显示全部楼层
勇闯沙滩 发表于 2020-12-29 15:10
为什么做两个重复的电压数值。看外表两个基准新家规整多了,心仪的工具就是要善待。 ...

没找到合适的二挡的开关,就直接用了一个4档的开关,既然用了4档的开关,索性那两个档位也别空着,重复一下电压,比空着二个档强,使用上也没什么不方便,
发表于 2020-12-29 15:22:55  | 显示全部楼层
本帖最后由 wgsd 于 2020-12-29 15:25 编辑
jltzmy 发表于 2020-12-29 15:15
没找到合适的二挡的开关,就直接用了一个4档的开关,既然用了4档的开关,索性那两个档位也别空着,重复一 ...

588用三个接线柱比用开关好(开关引线长凌乱),接线尽量短些。面板都开孔了,只好这样了。
发表于 2020-12-29 15:26:31  | 显示全部楼层
不错啊,
发表于 2020-12-29 18:21:52  来自手机  | 显示全部楼层
588是不是调整过的?
发表于 2021-1-14 22:19:31  来自手机  | 显示全部楼层
588校4位半不用标定了吧
