胜德迷你钳形表测试

13912217676 · 发表于 2021-1-12 21:20:39

本帖最后由 13912217676 于 2021-1-12 22:46 编辑

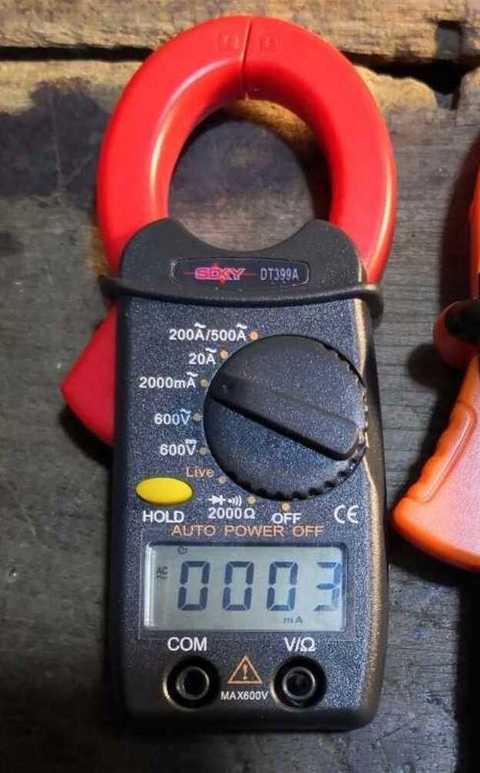

入手一只迷你钳形表。大钳口。看中它的Ma档位，可以测量Ma级小电流

小头灯充电器空载电流6ma

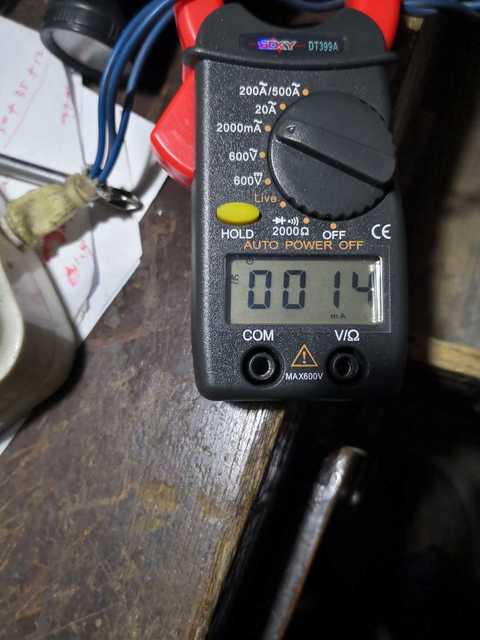

插入头灯充电的电流14ma

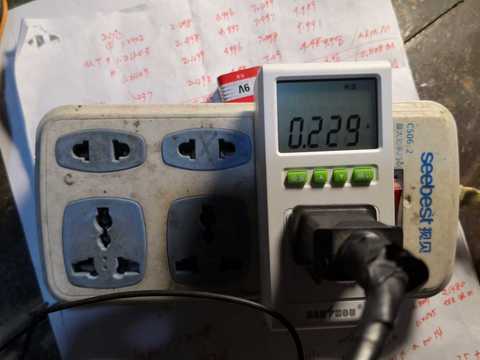

60W黄花电烙铁电流，电力测试仪测得0.229a

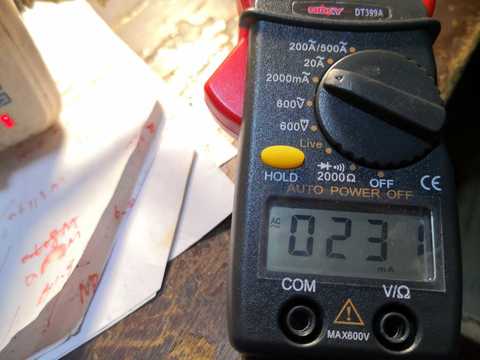

迷你钳形表测得231ma

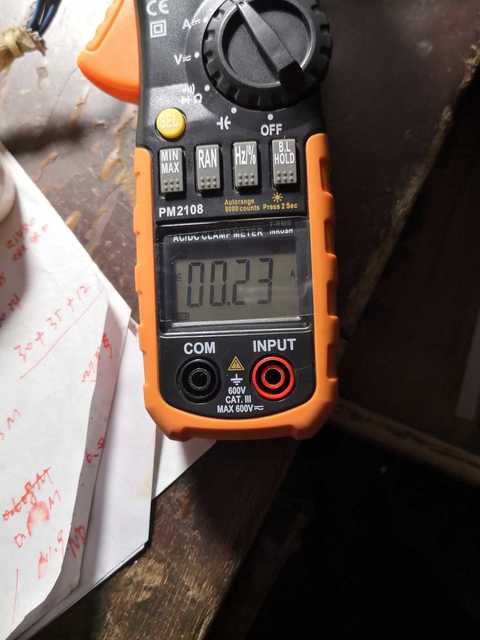

华谊PM2108测得0.23a

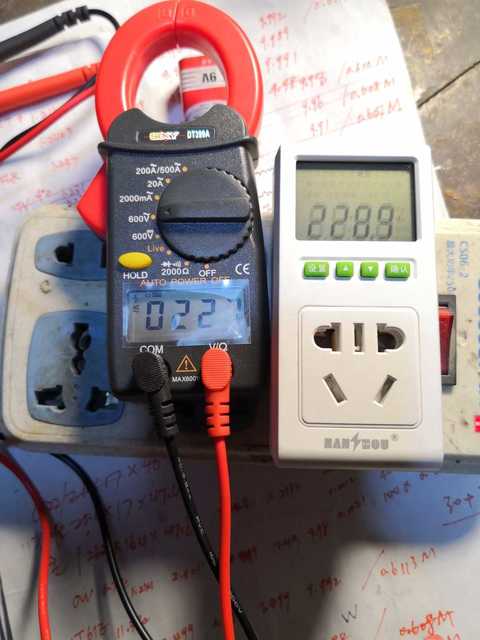

市电227v，误差不大

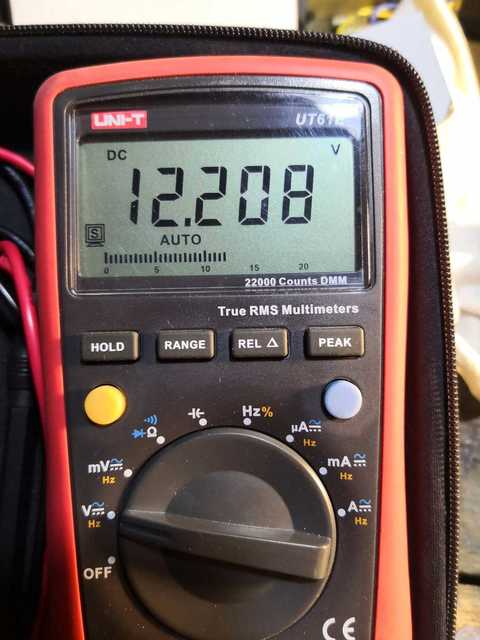

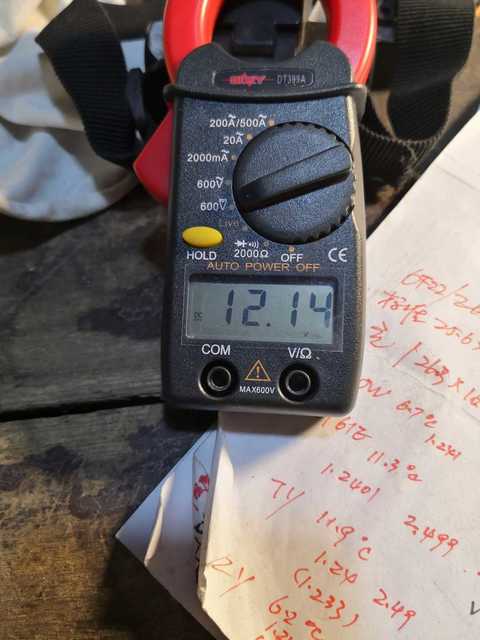

电源板12v

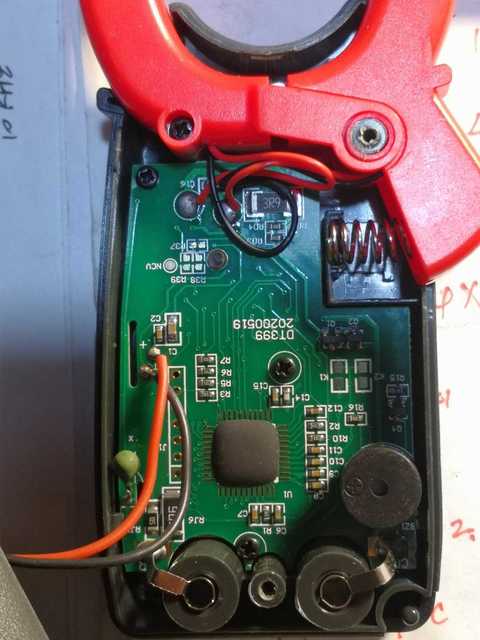

牛屎芯，芯片型号未知。2个Y1三极管，外加阻容元件。未见可调电位器，这就意味着精度不可校准。预留了NCV，但焊盘上没有元件。他日有空给加上

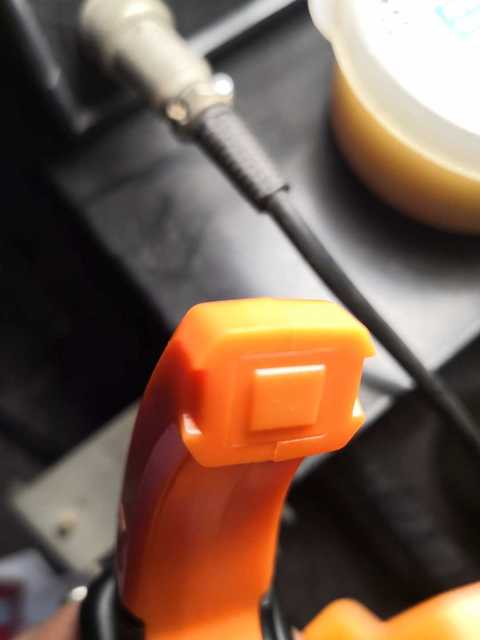

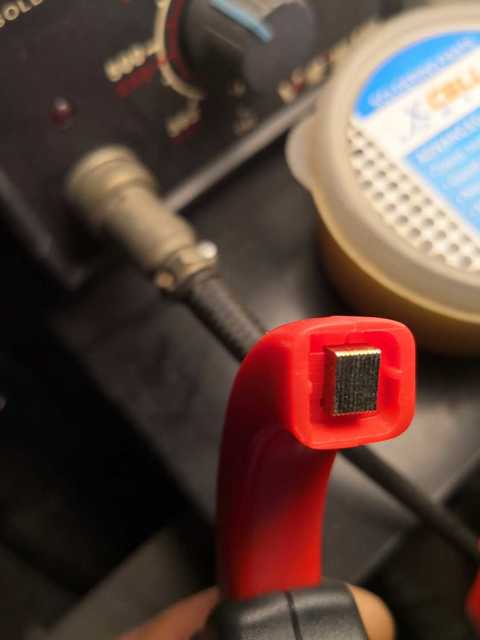

裸露的钳头，恐怕日后会吸附铁屑，影响精度

华谊的钳头是塑封全包的。做的很到位，但价格当然贵很多

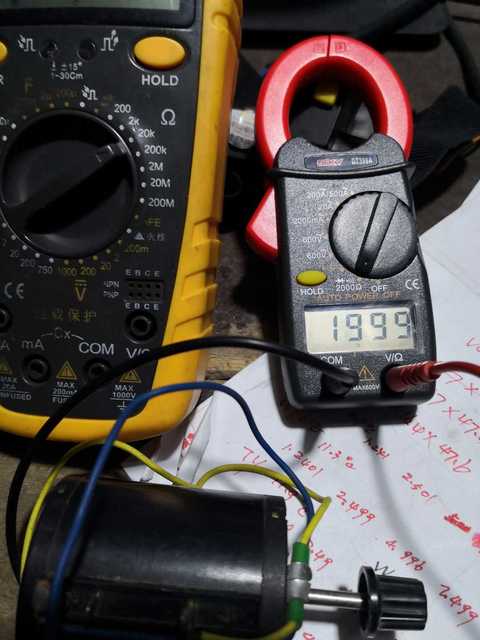

电阻档最多能测2KΩ（最大显示1999）

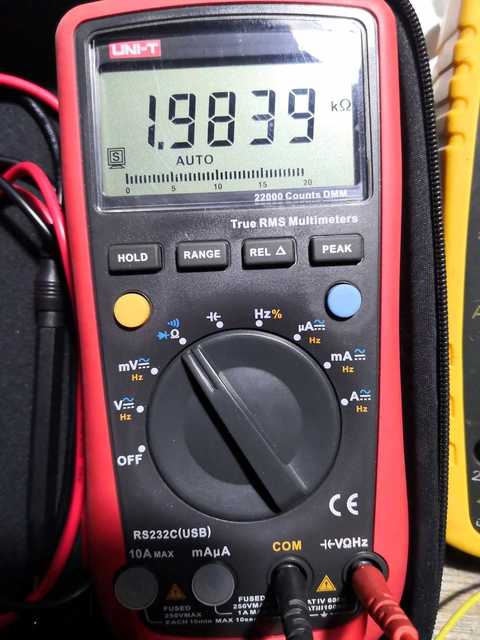

电阻档精度还说的过去

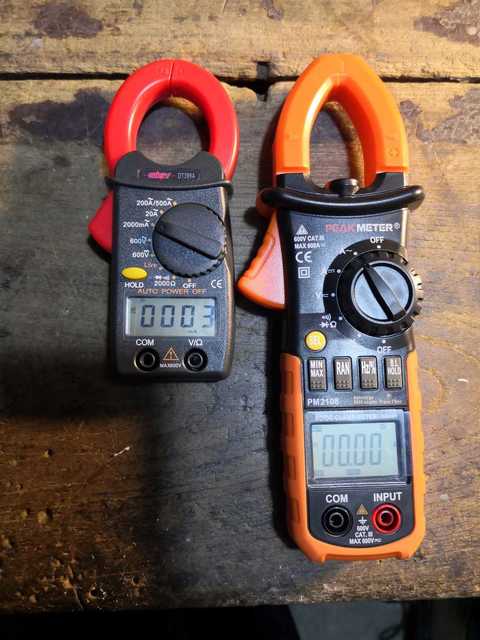

最后来一张合照，矮小子哈哈

ksj197706 · 发表于 2021-1-12 21:53:39

够小的啊，，，，，

hc061218 · 发表于 2021-1-12 22:30:40

不错啊真够小的

13912217676 · 发表于 2021-1-12 22:48:10

ksj197706 发表于 2021-1-12 21:53
够小的啊，，，，，

{:9001:}可谓小巧玲珑

13912217676 · 发表于 2021-1-12 22:49:15

hc061218 发表于 2021-1-12 22:30
不错啊真够小的

哈哈！主要是拿来测小电流的

喜欢就好 · 发表于 2021-1-13 00:29:35

看看不错，谢谢分享！

勇闯沙滩 · 发表于 2021-1-13 07:34:42

用交流钳表测插排的交流电流，但用电器用的是直流，这个电流如果能测一下，好像测出来的电流值不一样吧？

表述 · 发表于 2021-1-13 10:32:52

身材小,但嘴大。

wgh1027 · 发表于 2021-1-13 13:34:17

这个婊子不错哦

wgh1027 · 发表于 2021-1-13 13:34:48

小巧玲珑的
