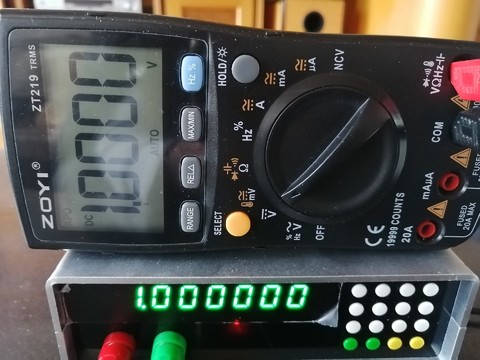

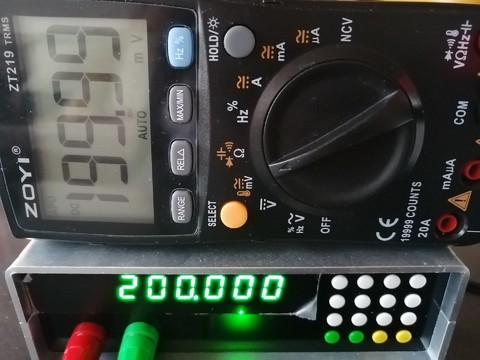

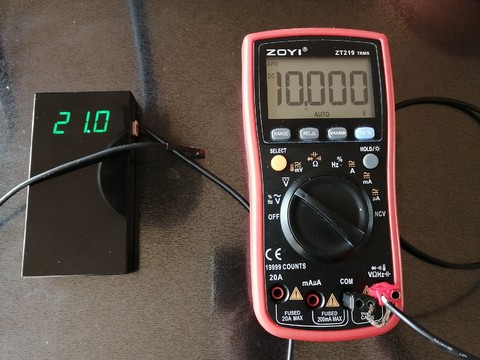

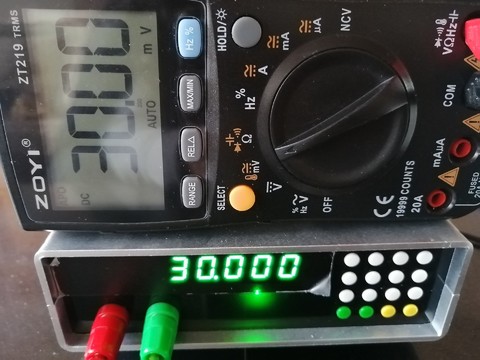

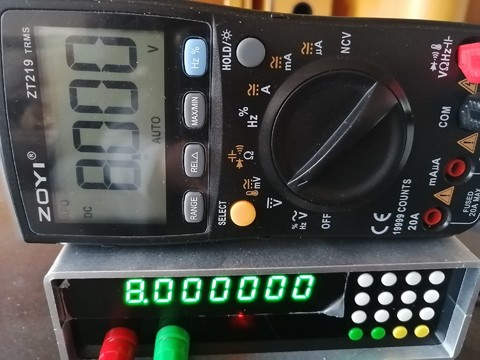

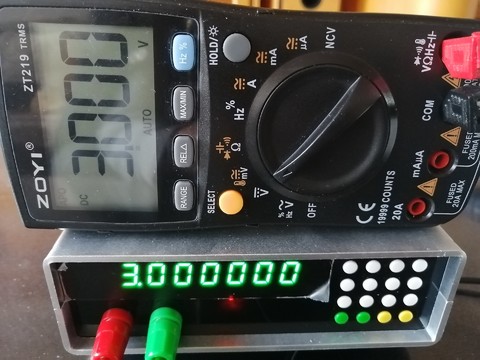

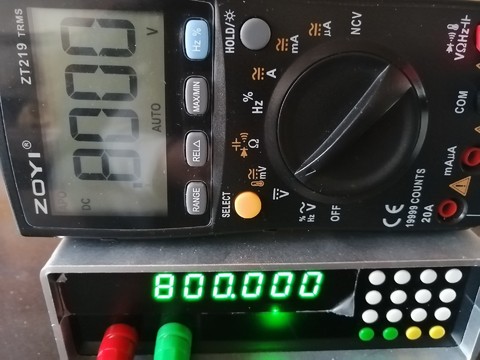

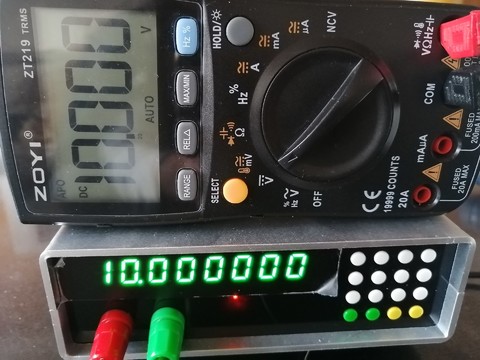

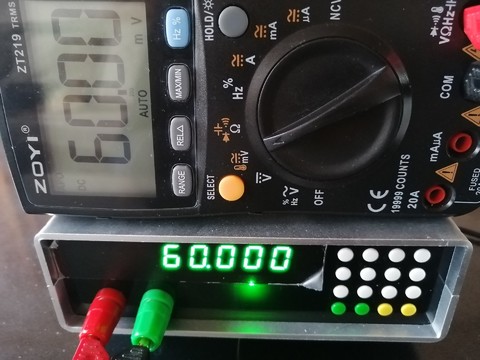

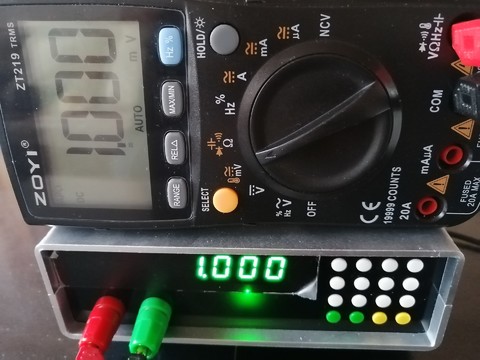

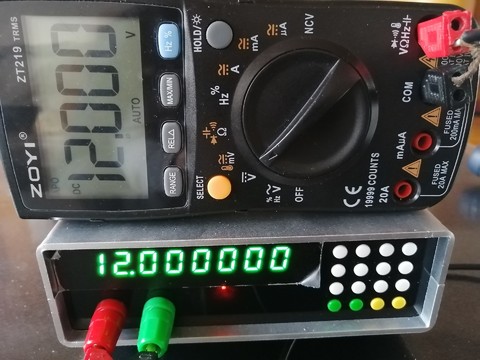

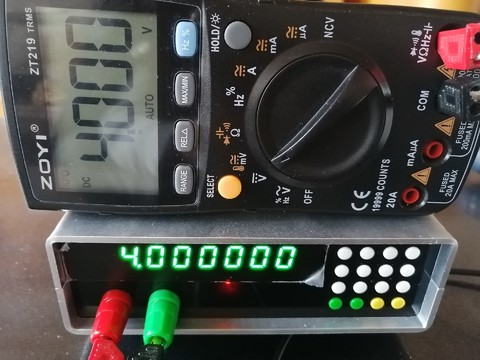

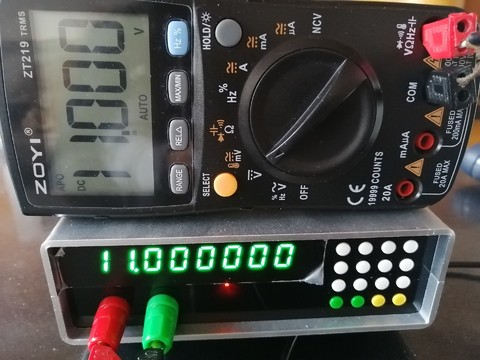

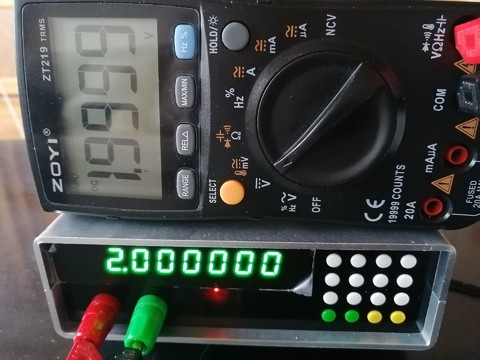

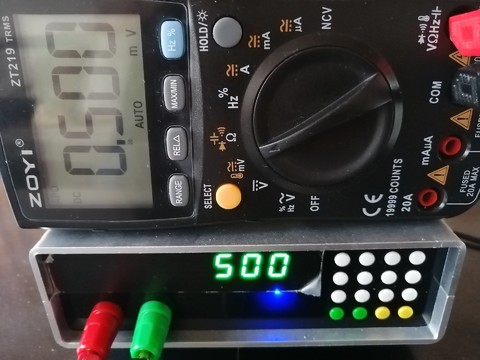

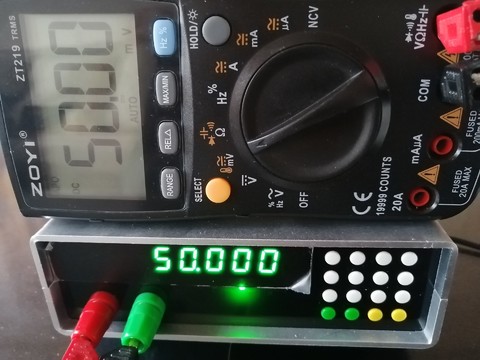

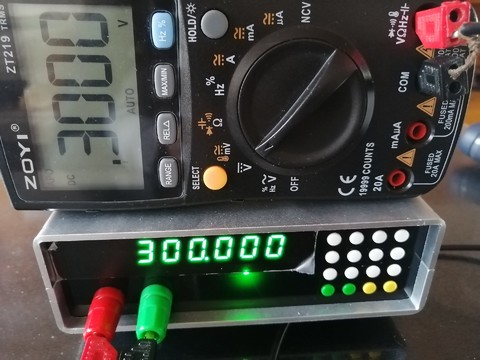

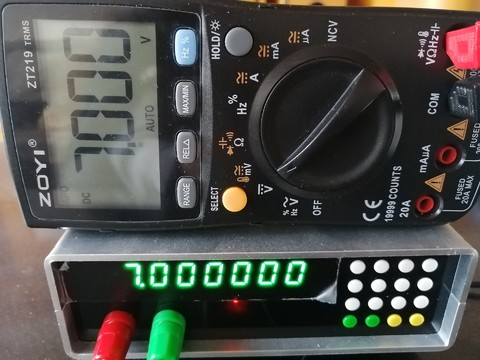

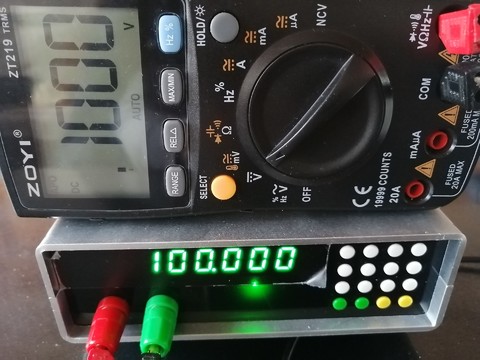

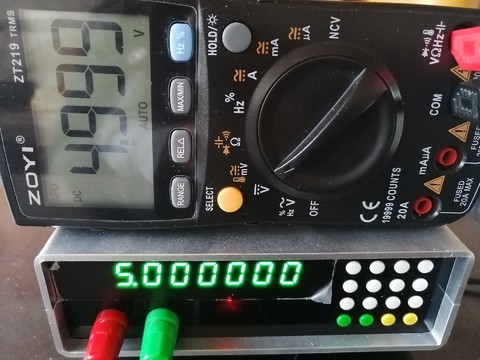

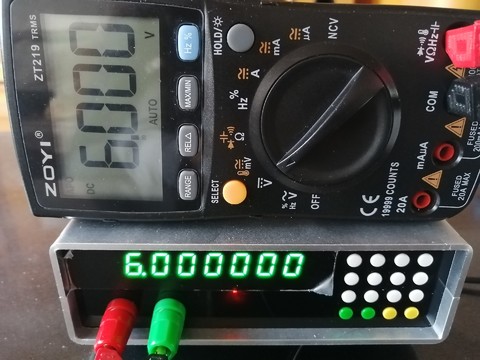

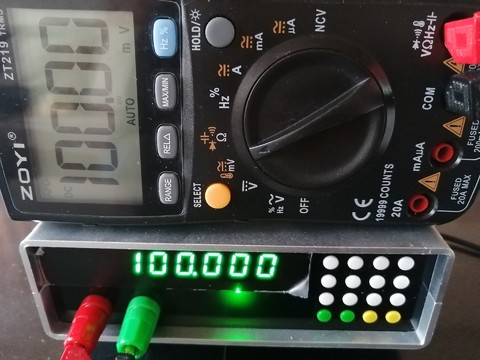

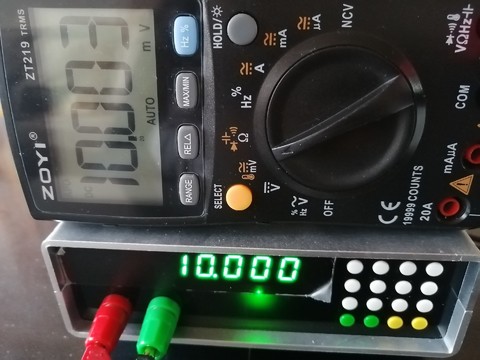

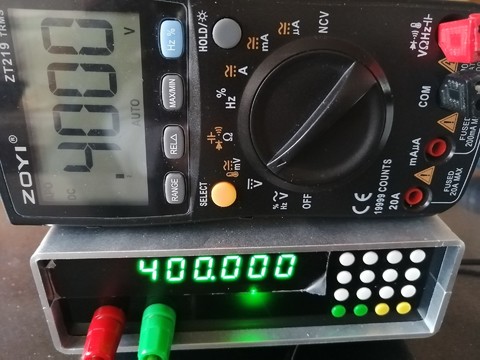

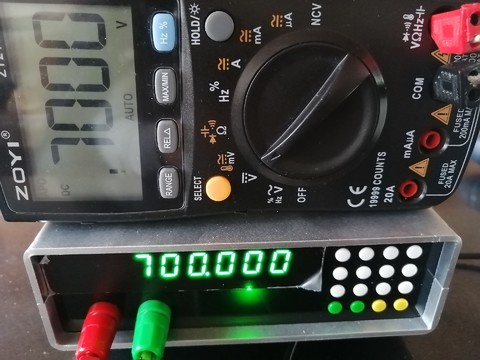

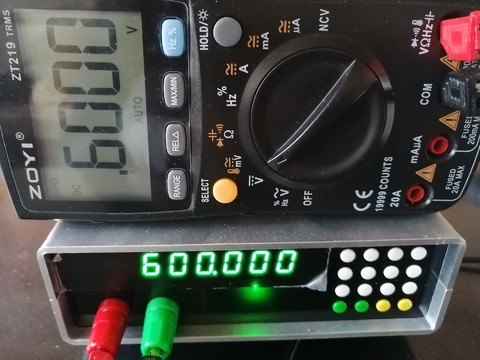

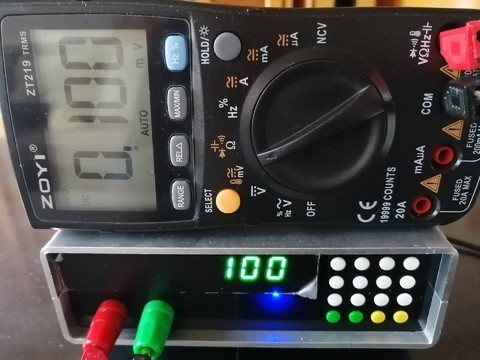

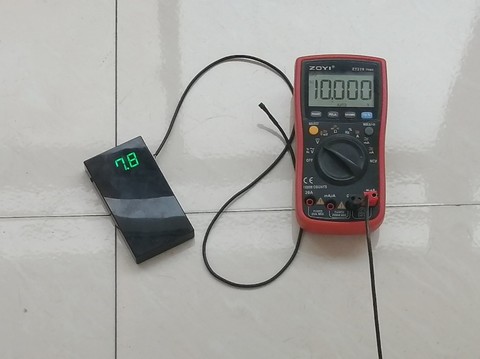

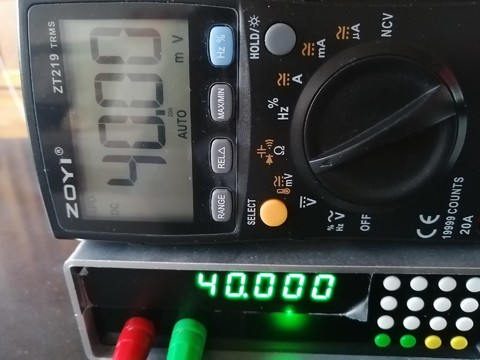

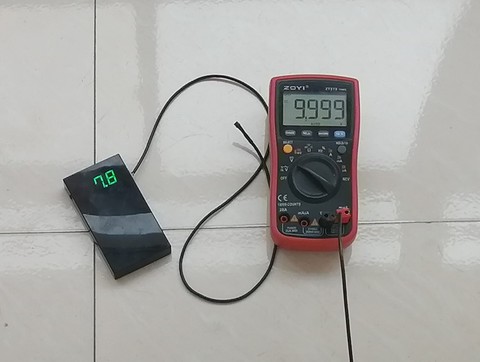

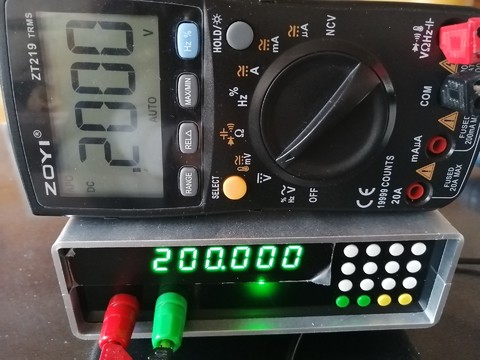

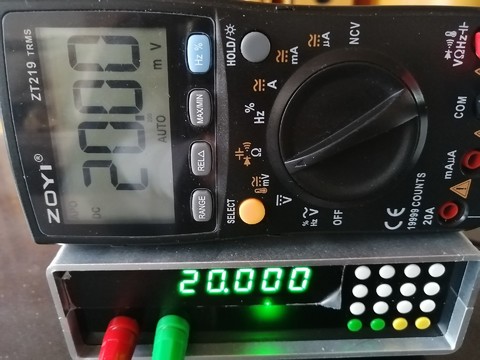

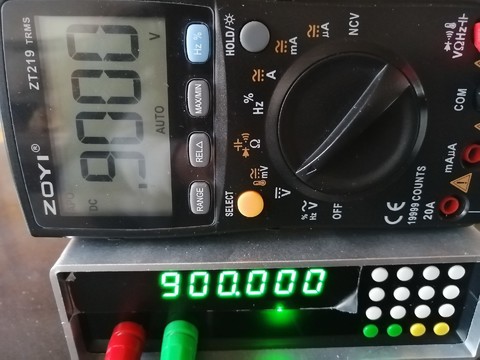

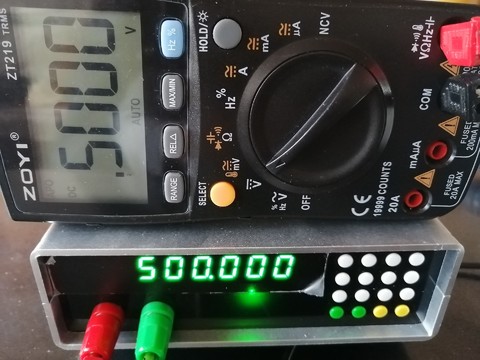

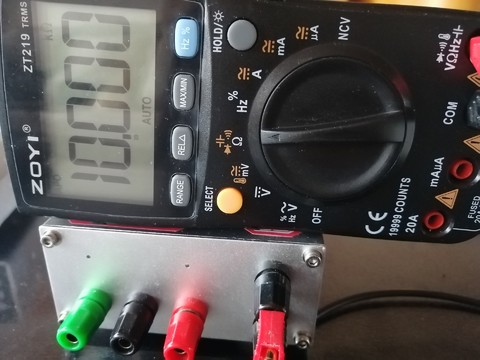

ZT-219因为刷24C数字挂了，因此成了配件待宰。烧坏后的主要症状是开机电流就25mA多，各挡偏差很大，检查各部分器件均没有问题，耗电来自芯片内部，只好丢弃。 近日无事，又找出来玩玩，电流档的1欧电阻已被拆为它用没了。一番折腾，发现内部的3.6V电源（正负1.8V）跑偏了，负压对地只有1V左右，应该是内部的负压电源损坏或保护部分击穿，拉低了负压，增加了耗电。 忽想降低一下表的内部供电看看电流能否减小，于是把内部电源设置成2.4V，果然电流大幅降低，只有5mA左右，这样基本挺好了，此时负压只有0.4V左右，所以伤病的电流显著减小。兴奋之余，马上把电压档、电阻档都校准了一通，精度非常好，又找来了电阻丝，绕了个1欧的电阻，给电流档补上。可是在校准电容uF以上档时，数字乱跳，怎么也校不了，测试uF以上的电容显示大十几倍以上且稳不住，试着直接改24C里的数字也没效。考虑是负电压太低，压缩了工作范围所致（uF一下电容正常）。 曾用充电4V的电解并与负电源端，因好像有介绍芯片的每个脚都有保护二极管，怀疑是否因二极管击穿引起的电流增大，想用电解放电烧掉假想击穿的二极管（当然也可能使芯片彻底烧毁），可是没有效果，于是把4V的18650锂电串表直接并上，来个生死决断。好吗，电流直上1.2A，仍没效果，只好罢手。 是要耗电低还是要电容的测试功能正常？考虑还是完整的功能较好。于是又把内部电压设置为2.8V，耗电猛增到了19mA，内部负压0.6V多，耗电只比之前3.6V少了6mA，电容档也恢复了正常校准。由于内部电压的降低，二极管档的输出电压也随着降低，因此低于了原先的OL门限，所以被显示了出来，即二极管档开路时显示2.613V。 至此，烧毁的219又被拉回到了炮灰中的先锋队，上几张调校后的电压测试图。
|
