我的沃卡福 VC-460E万用表(优利德UT195DS)测变频器受干扰问题的解决

hc061218 · 发表于 2021-1-16 22:39:55

这表最近很热门，我就不多做介绍了，然后很多人也知道我这个表低通滤波测不了变频器，故障现象就是，测量变频器时受干扰，会自动触发一些按键功能，比如，突然打开hold，突然关闭背光，突然打开手电筒，突然切换到了普通AC模式，还经常显示过量程，，，搞的我焦头烂额，然后我在很多地方说了我的故障，这几天，陆续有朋友收到了这块表，有几个能接触到变频器的也做了测试，都没有出现我的问题，都能正常测量！
由此，我推断，大概率是我的表有问题。

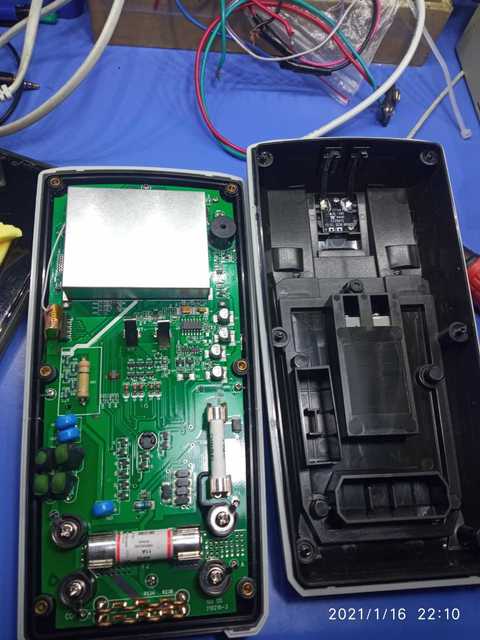

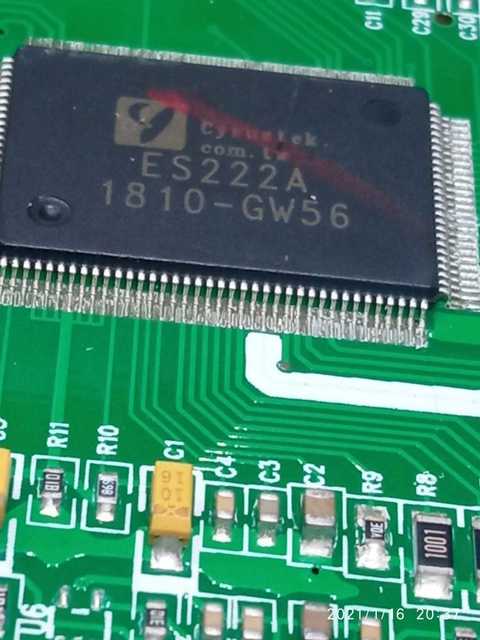

死马当活马医，拆开检查，把屏蔽罩拆了后发现很多芯片引脚之间有残渣，清理干净后，发现故障依旧！

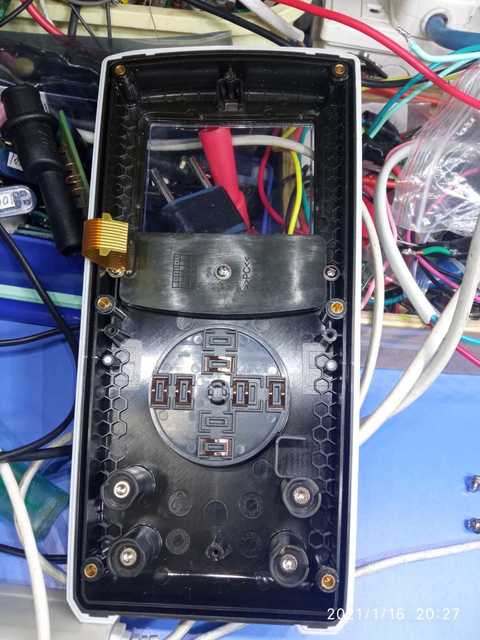

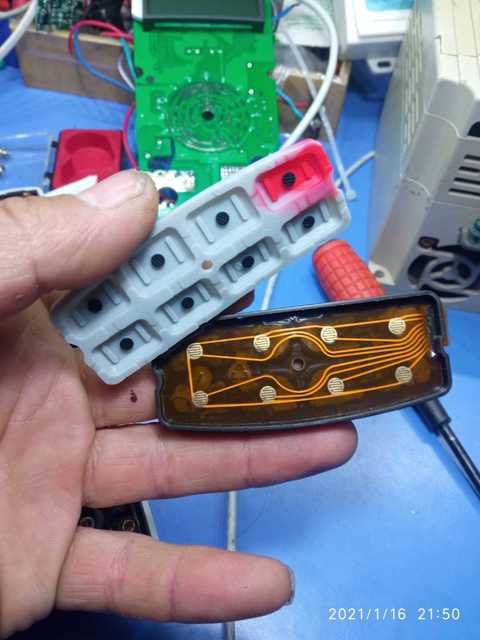

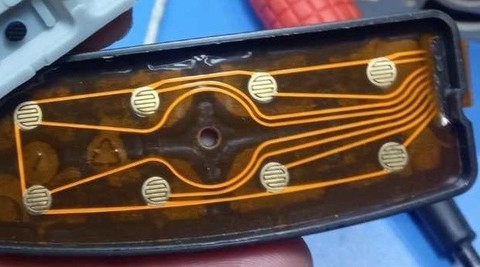

重新换个思路，故障现象就类似测量过程中，按键被随机被按下。然后我又看到这表因为是防水设计，按键部分是密封的，通过排线跟主板连接，我猜测会不会是按键部分受到干扰造成的！
验证方法就是，切换到低通滤波功能，然后拔掉排线，再测量变频器，发现拔掉排线后，故障消失，重复试了几次后，充分验证了我的猜测！

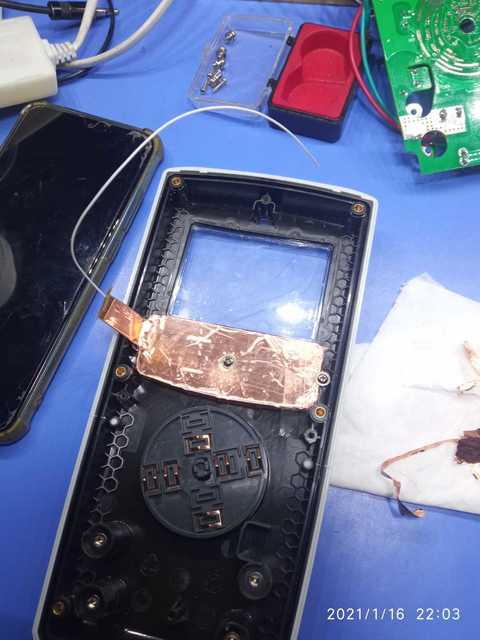

下一步就是怎么解决了，首先想到的是给按键部分做一下屏蔽试试！我用铜箔将按键屏蔽，然后用导线将铜箔和屏蔽罩连接！(到底需不需要将铜箔和屏蔽罩相连接，这个我没有验证过，反正我是索性连在一起了)。

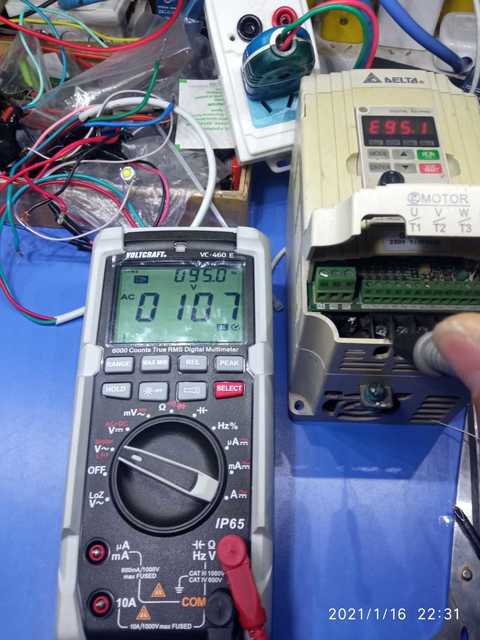

改造完之后，装机测试，试了几次，故障消失了！
我不知道这个方法是否彻底排除了故障，反正暂时没在出现故障！
总而言之，这表设计有疏漏的地方，造成了个别表可能出现我这样的情况！

jltzmy · 发表于 2021-1-16 22:59:54

技改的不错，牛XX，{:9001:}

qjf11 · 发表于 2021-1-16 23:10:00

买的时候有说明书吗？测量速度是3次/秒?

wyl · 发表于 2021-1-16 23:45:44

我也买了一个还没到家，谢谢楼主分享经验。

hc061218 · 发表于 2021-1-17 00:54:25

qjf11 发表于 2021-1-16 23:10
买的时候有说明书吗？测量速度是3次/秒?

说明书官网可以下载，我感觉应该是5次/秒吧，可能说明书描述有误，UT195DS的说明书标注是5次/秒

kyhwhb · 发表于 2021-1-17 06:36:57

按键电路像个线圈吧

勇闯沙滩 · 发表于 2021-1-17 07:29:29

维修思路很好解决问题了，新表不应该这样。

qjf11 · 发表于 2021-1-17 08:25:29

vc860e的德文说明书看了下，是3次/秒。疑似UT195DS降级版本。那个钳表也是UT210E的降级版。

13912217676 · 发表于 2021-1-17 21:40:07

高手！不知道是设计缺陷还是个例？

wgh1027 · 发表于 2021-1-18 23:24:48

真的是高手
