求助哪位有DO30B-3电路图

tatfuture · 发表于 2021-2-2 15:37:34

儒生发表于 2021-2-2 10:36
主要检查振荡板那些国产蓝色薄膜电容，早年国产薄膜电容质量不稳定，或者引脚开缝造成密封失密而内部漏电 ...

非常感谢

lbb123 · 发表于 2021-2-2 16:08:59

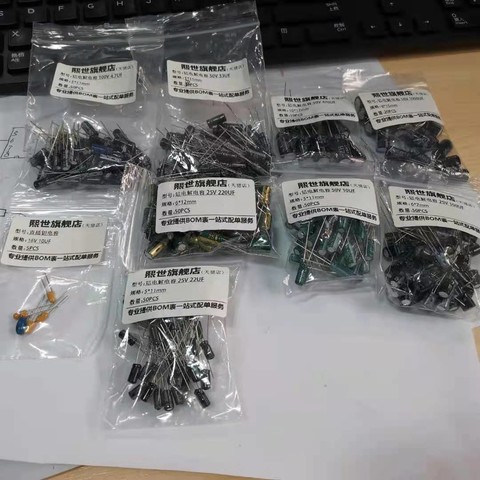

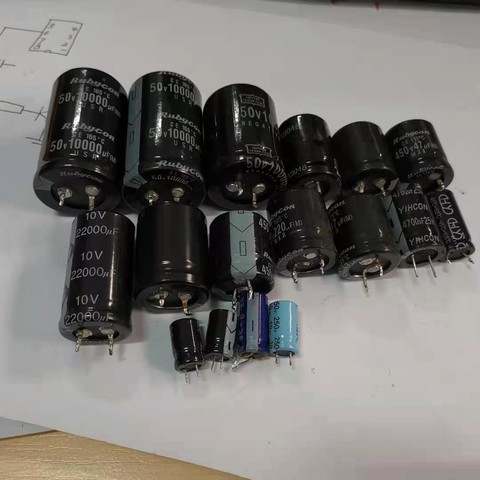

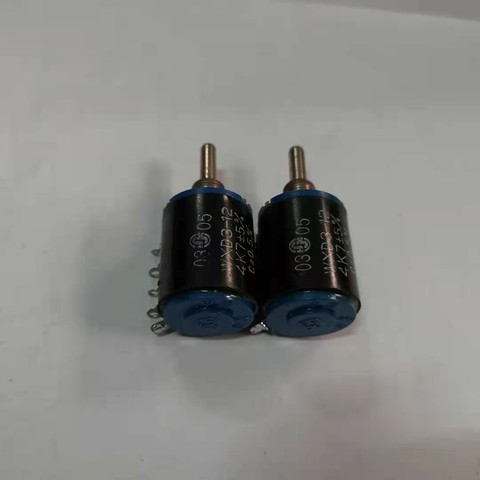

输出不稳的原因终于找到了，起初怀疑电解电容变质，毕竟是2004年的产品，所以把凡是见到的电解电容通通换掉，换掉后问题依然存在。又按照群主管理员的建议更换换继电器，还是没有改变。这种设备上用的继电器是日本的全密封的，应该也没有问题的，抱着试试看心里，给更换掉，结果没有好转。最后换了两个电位器，问题解决了

。

lbb123 · 发表于 2021-2-2 16:15:26

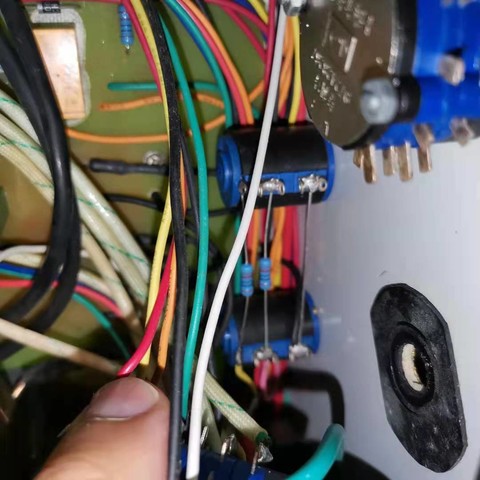

更换这两个电位器有点难度，要先将上面档位开关取下来，然后才能换到下面的电位器

lbb123 · 发表于 2021-2-2 16:22:37

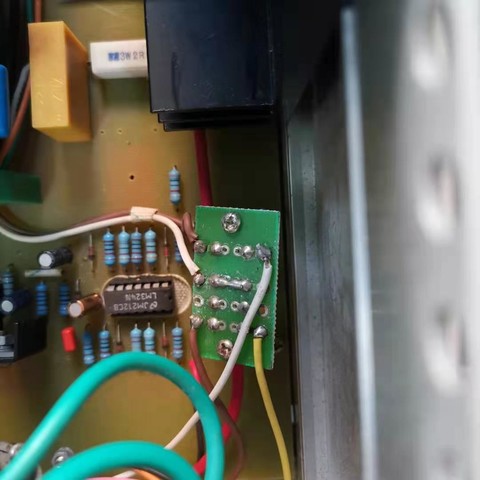

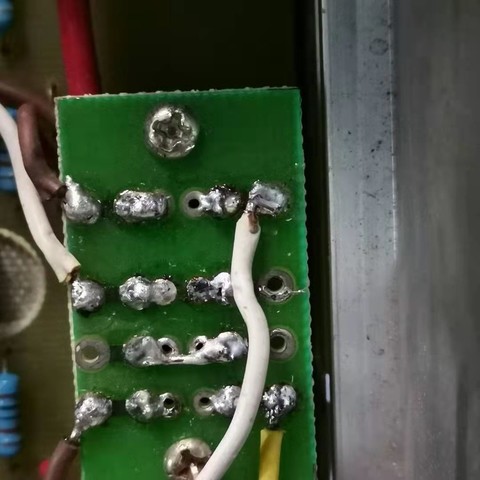

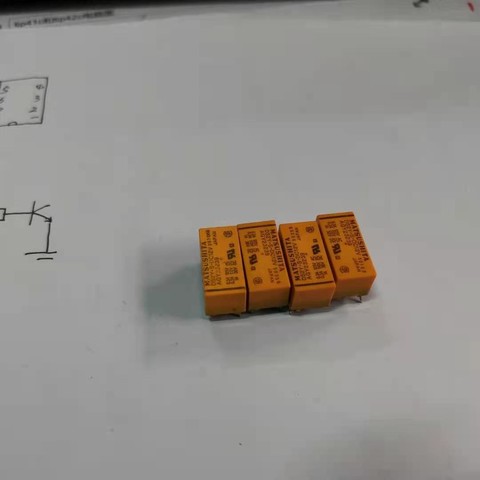

更换频率继电器时候出了点状况，有根短路线接错了。切换到交流档的时候，电流、电压档在50、60Hz时候无输出。

lbb123 · 发表于 2021-2-3 09:13:58

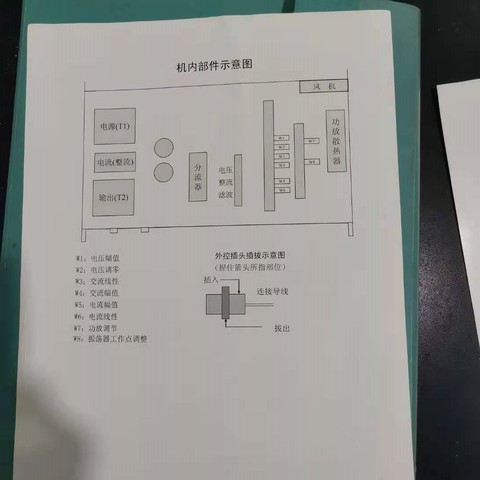

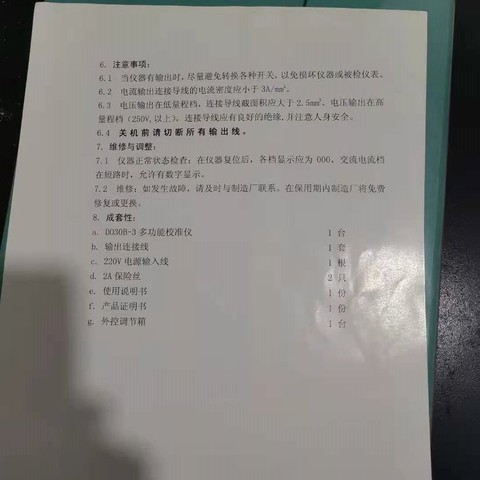

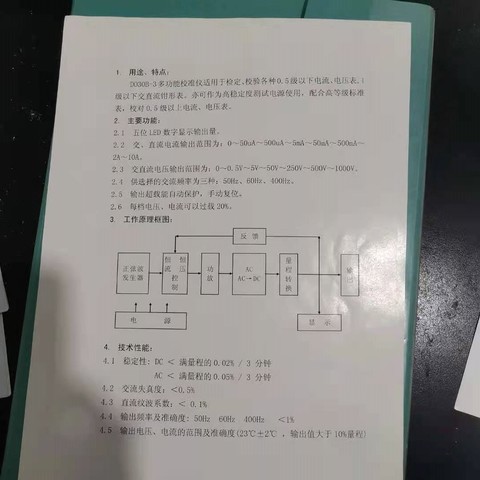

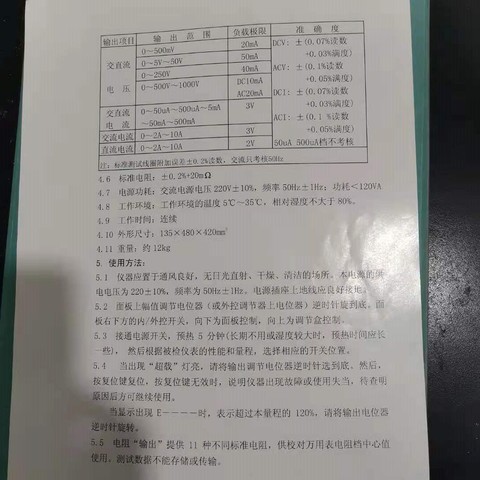

DO30B-3说明书，太简单了

lbb123 · 发表于 2021-2-3 09:21:22

tatfuture 发表于 2021-1-29 10:09

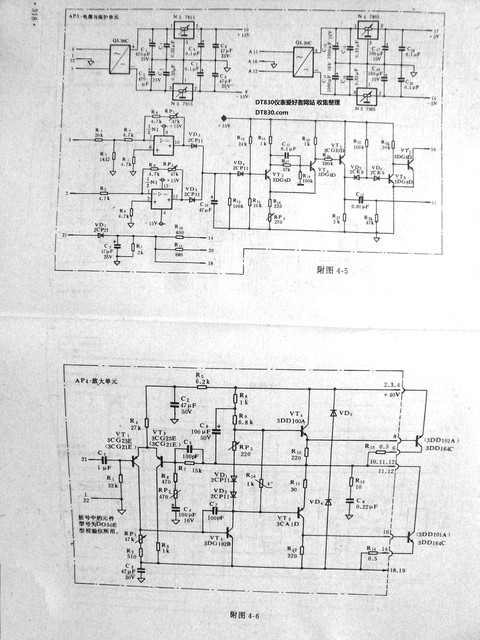

谁有过载保护电路图
请和我分享

参考一下

lbb123 · 发表于 2021-2-3 09:26:55

https://wenku.baidu.com/view/97b2a952be23482fb4da4c77.html
DO30B-2说明书这个要详细些

lbb123 · 发表于 2021-2-3 10:05:23

https://wenku.baidu.com/view/5aab70184a7302768e993974.html
DO30-IIB型多功能校准仪说明书

tatfuture · 发表于 2021-3-22 01:34:16

lbb123 发表于 2021-2-3 10:05
https://wenku.baidu.com/view/5aab70184a7302768e993974.html
DO30-IIB型多功能校准仪说明书

谢谢你谢谢你

tatfuture · 发表于 2021-3-22 01:34:59

lbb123 发表于 2021-2-3 09:26
https://wenku.baidu.com/view/97b2a952be23482fb4da4c77.html
DO30B-2说明书这个要详细些

谢谢你谢谢你
