拆一台科捷小型傻瓜表

13912217676 · 发表于 2021-1-27 14:45:59

本帖最后由 13912217676 于 2021-1-27 15:20 编辑

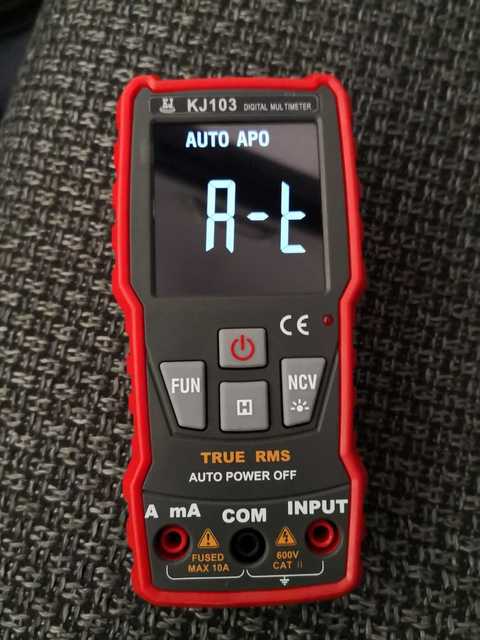

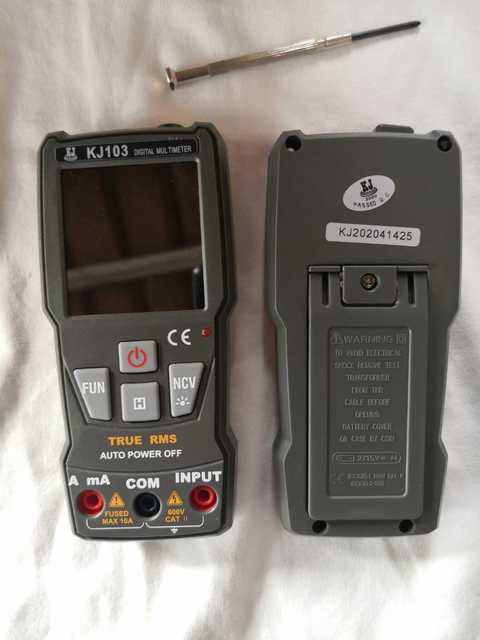

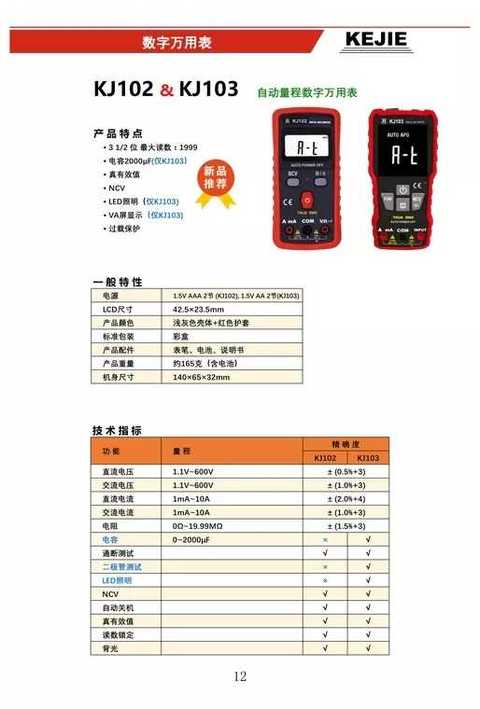

一台傻瓜表。科捷KJ103

40几元的表能见到硬芯、瓷管保险丝难能可贵

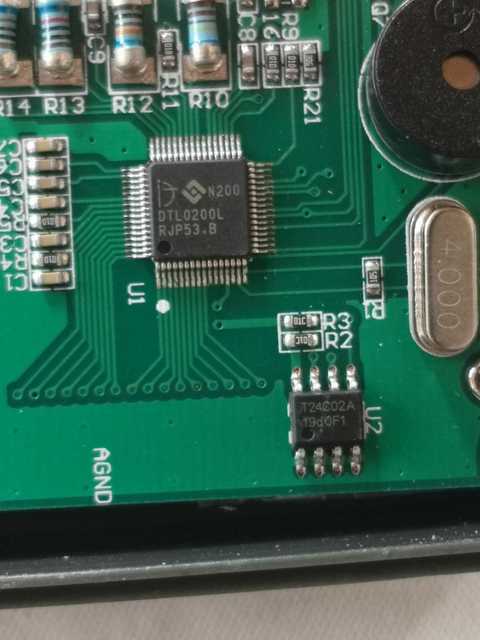

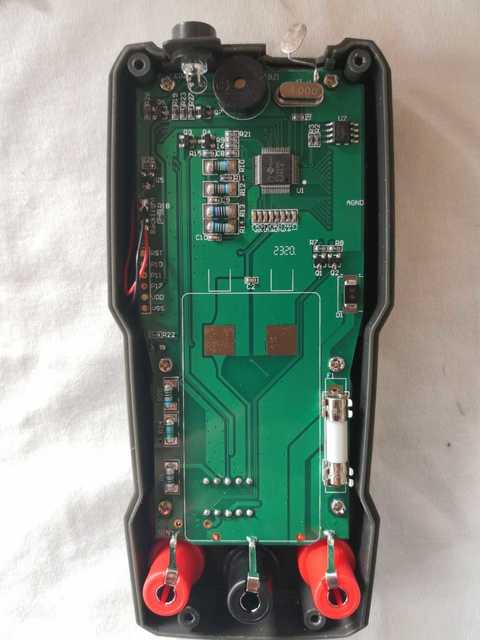

主控DTL0220L，外挂24C存储器

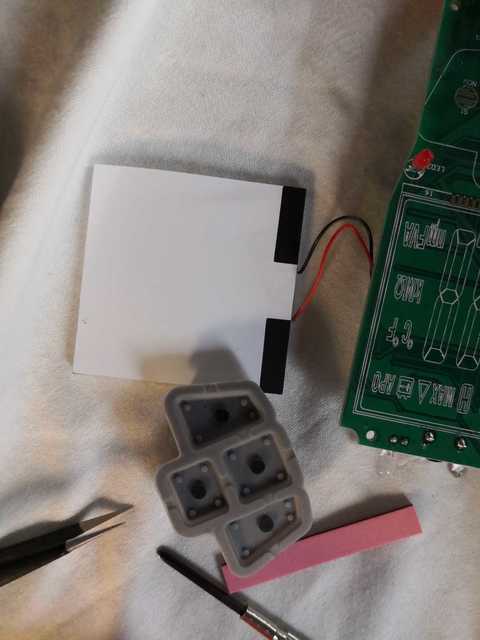

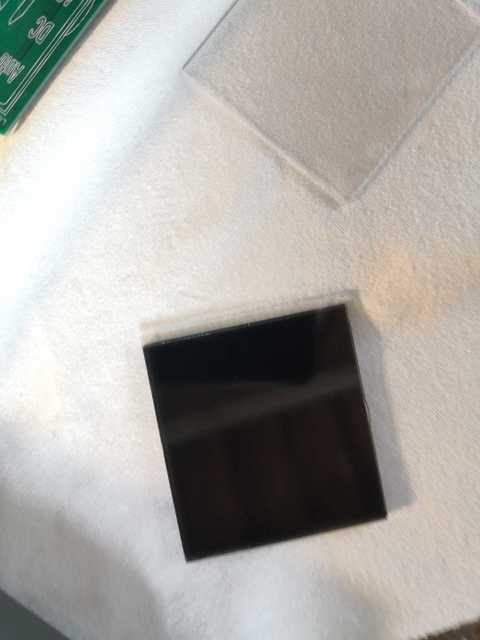

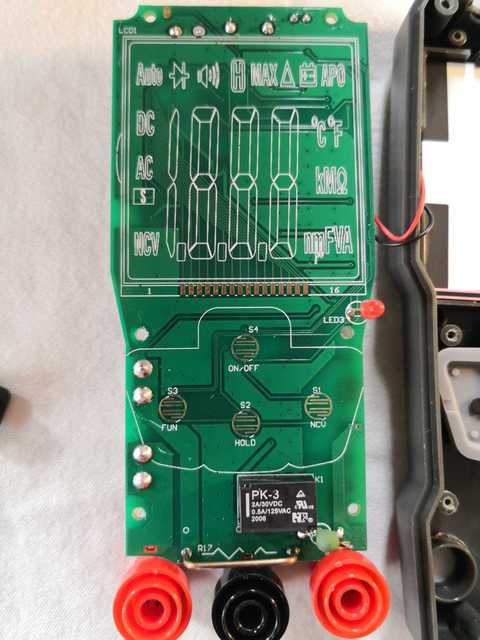

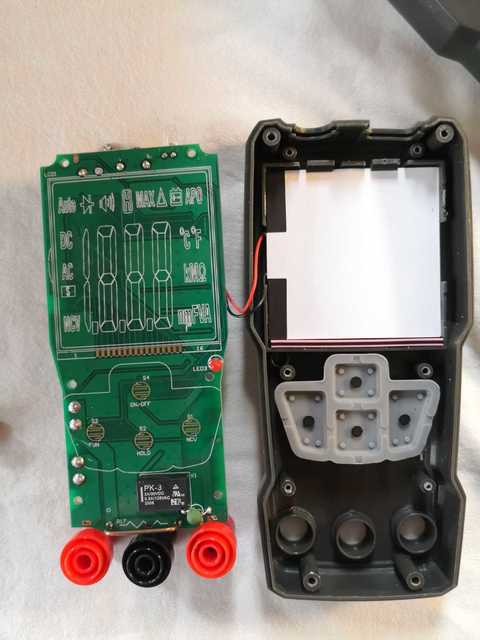

反显屏加LED背光板

内置一个微型继电器。自动切换档位，测量时听到轻微的“嗒嗒”声就是它发出来的。
用继电器切换档位有利有弊。优点是切换干脆不易烧表，缺点是出数字会延迟1-2秒，同时也会增加电池的耗损

简单测试一下直流电压、电流

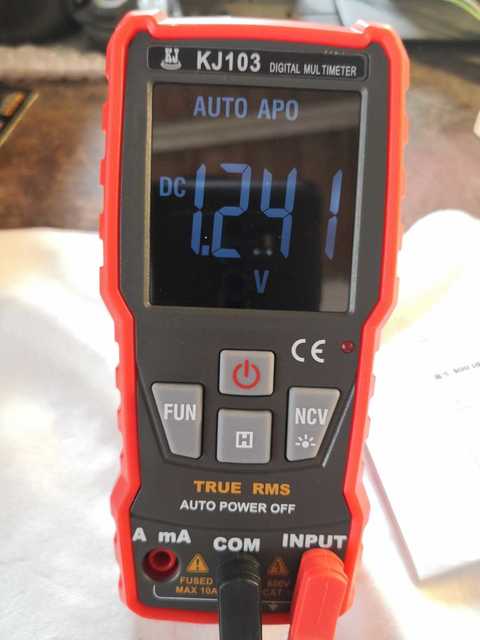

1.24V

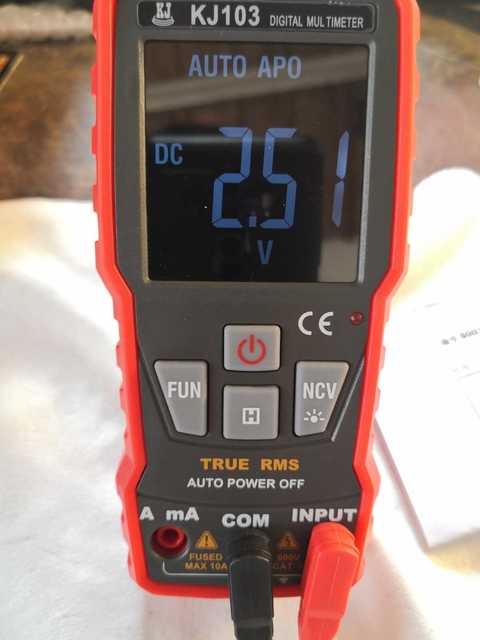

2.5V

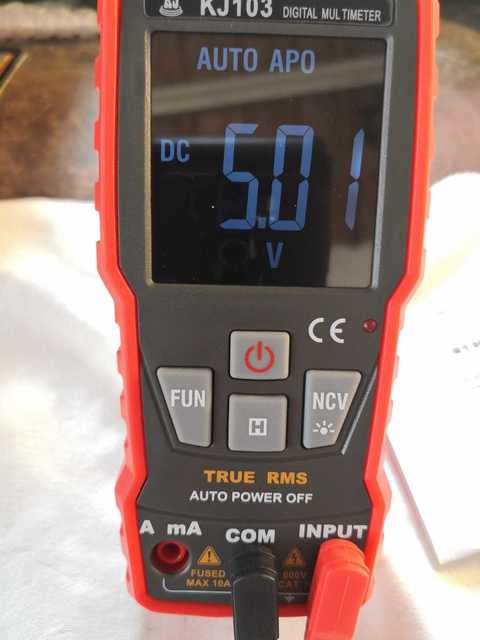

5V

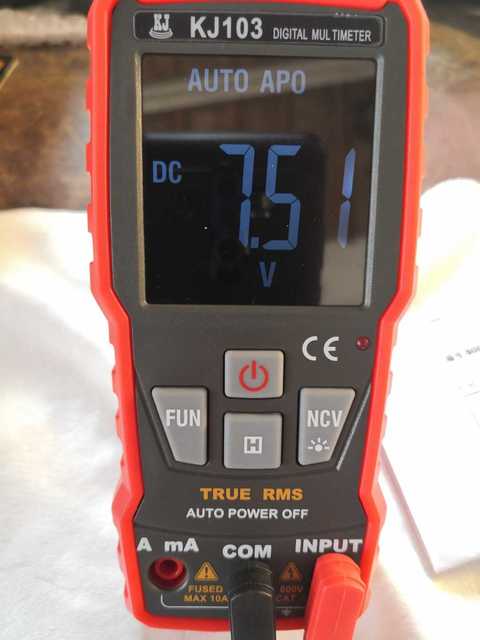

7.5V

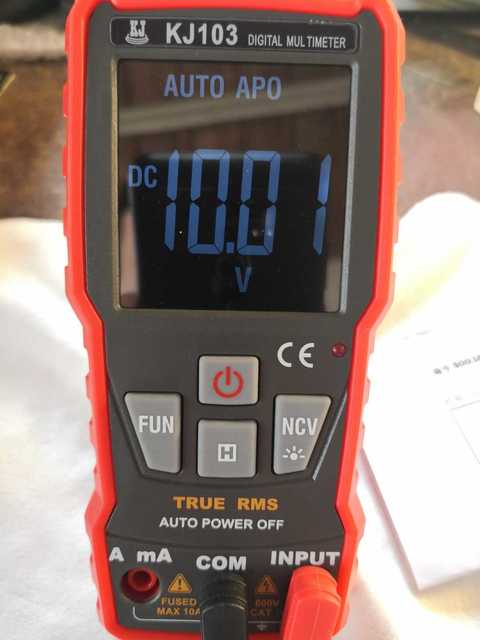

10V

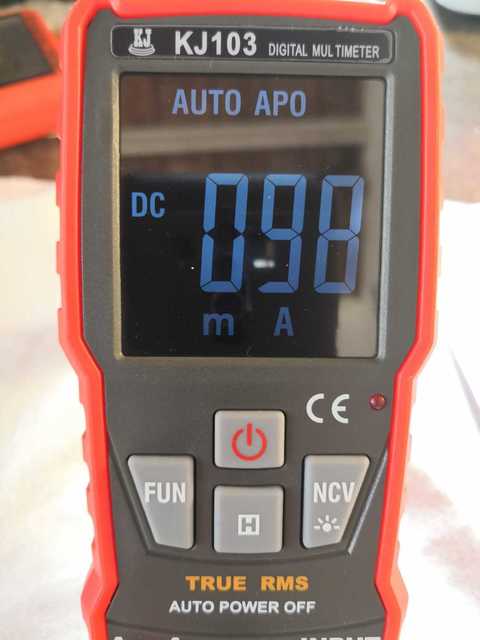

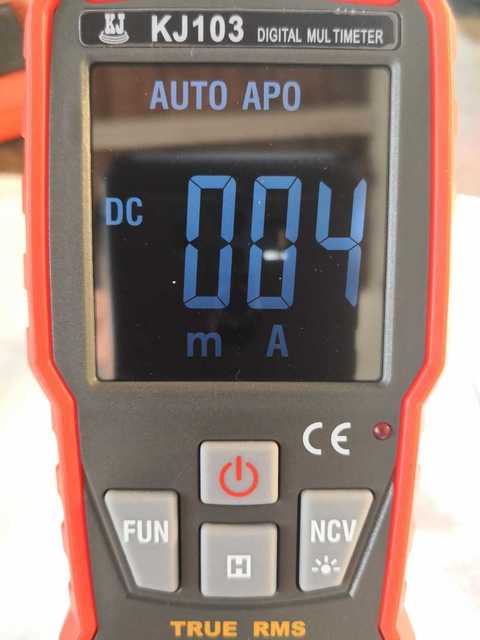

100mA

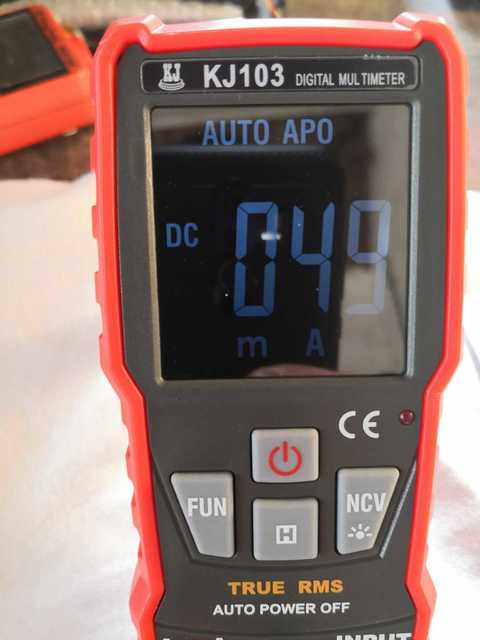

50mA

5mA

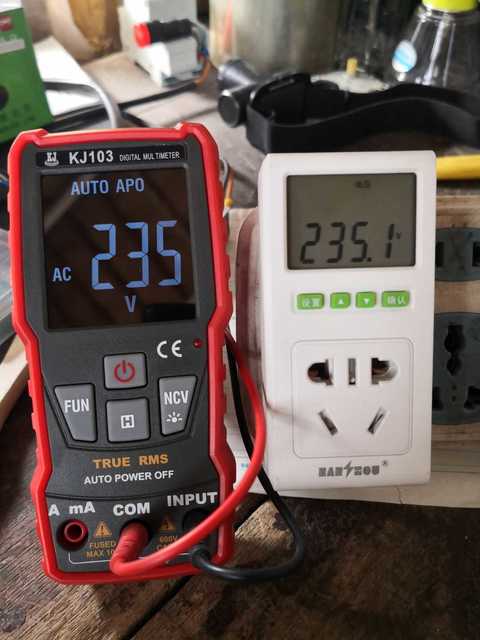

没有交流基准源。和精度1级的电力测试仪对比一下

13912217676 · 发表于 2021-1-27 14:57:19

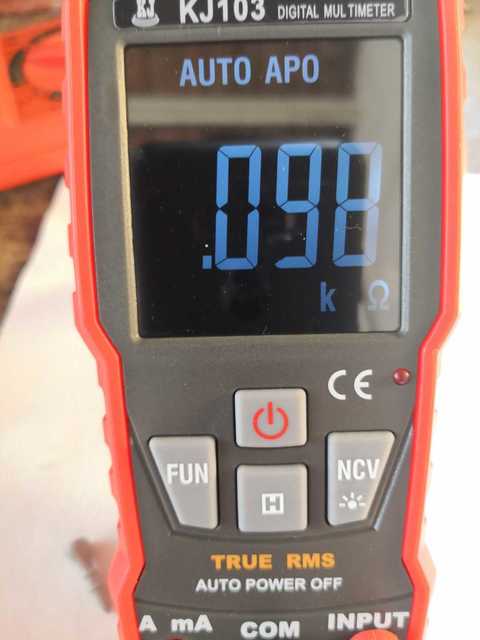

电阻档测试

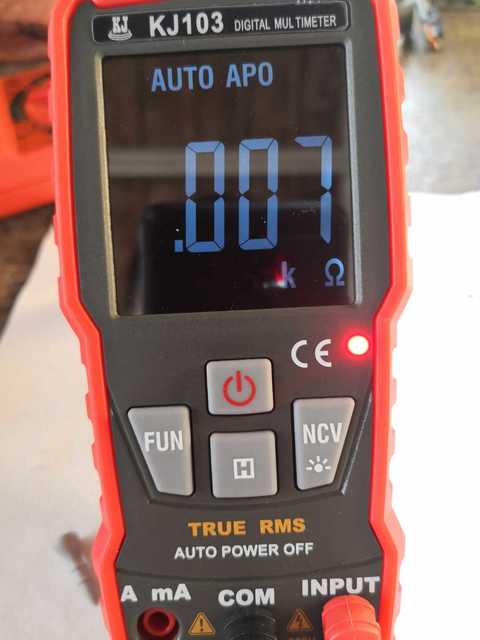

1Ω

10Ω

100Ω

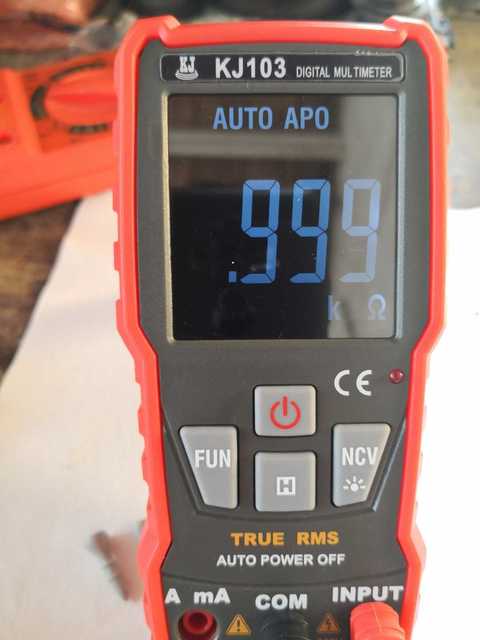

1KΩ

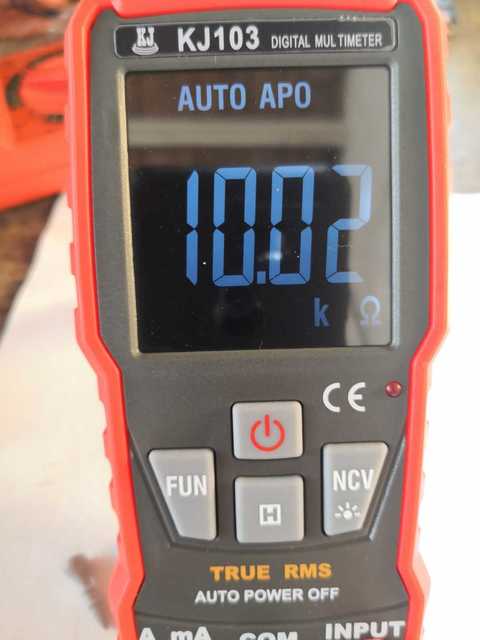

10KΩ

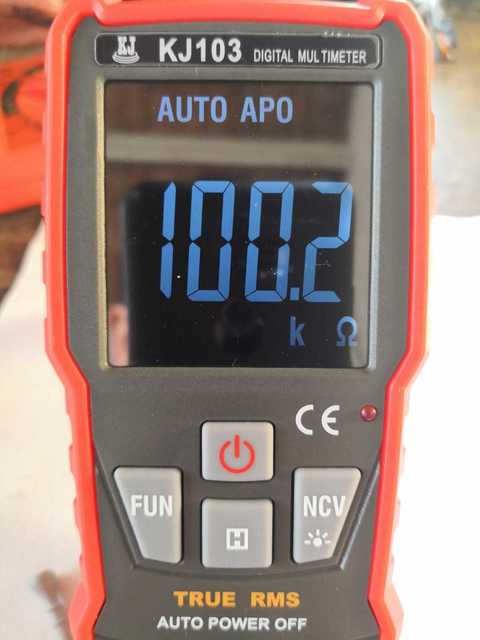

100KΩ

勇闯沙滩 · 发表于 2021-1-27 15:07:07

这表速度应该很快4,0晶振，看做工挺用心。

hc061218 · 发表于 2021-1-27 15:19:23

一颗DTL0200L就搞定了？牛啊这芯片有可能是0660的马甲，UT139也用的同款芯片

duron_ff202006 · 发表于 2021-1-27 15:47:15

要是低阻能准点，就有点可玩性了。请问兄台反应速度怎样？

wq1057 · 发表于 2021-1-27 16:48:56

板子做工不错，谢谢分享

wgh1027 · 发表于 2021-1-27 16:51:07

谢谢分享

wgh1027 · 发表于 2021-1-27 16:54:29

电压档最低电压是多少？

13912217676 · 发表于 2021-1-27 17:00:33

wgh1027 发表于 2021-1-27 16:54
电压档最低电压是多少？

很遗憾。因为自动识别的原因，最低电压只能测到1.1V

13912217676 · 发表于 2021-1-27 17:07:26

duron_ff202006 发表于 2021-1-27 15:47
要是低阻能准点，就有点可玩性了。请问兄台反应速度怎样？

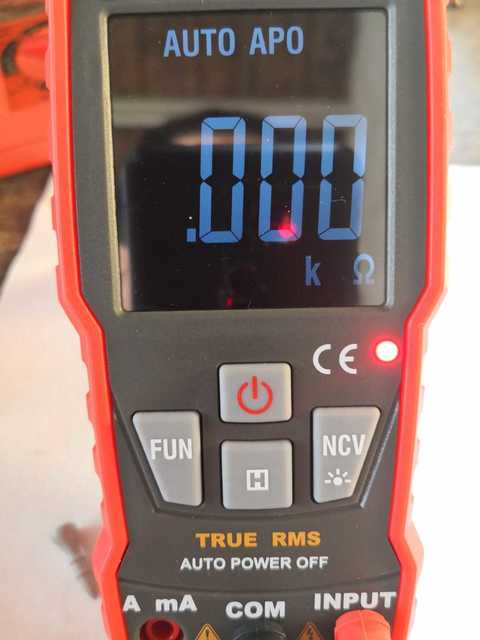

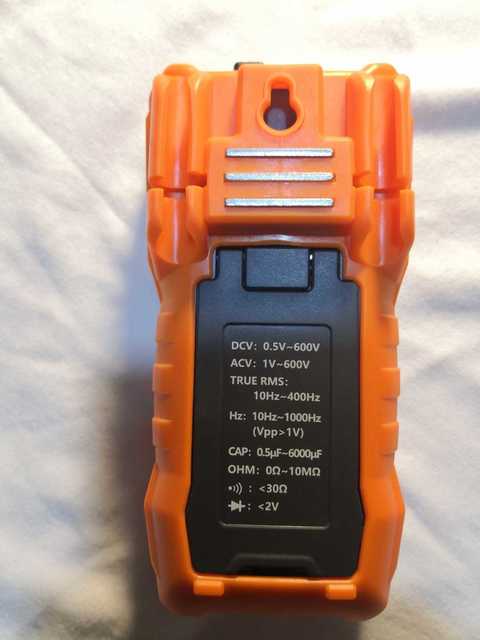

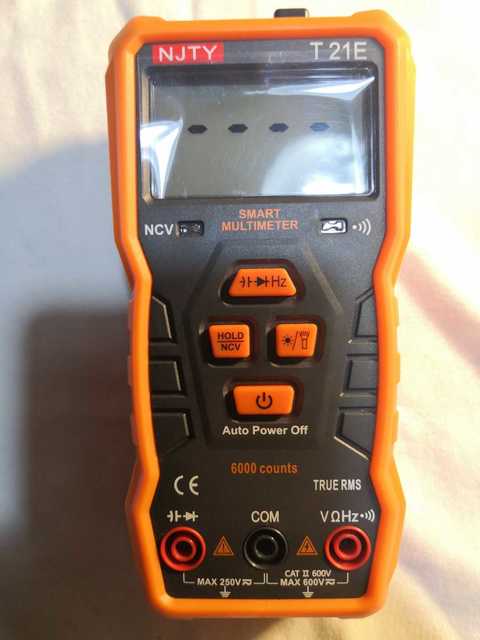

这表只能定位在电工用表。低阻值直接显示为0。至于速度，还不及手头上的另一个天宇E21快！可能是因为用了继电器去切换档位，测量电压时会慢1秒左右
