德技特DIGT DT87数字万用表

[复制链接]
发表在  2021-2-1 13:24:47  | 显示全部楼层 | 阅读模式
万用表
主题类别: 其它
仪表品牌: 其它品牌
仪表型号: DT87
体积分类: 手持式
显示字数: 6000字
是否拆机: 有拆机

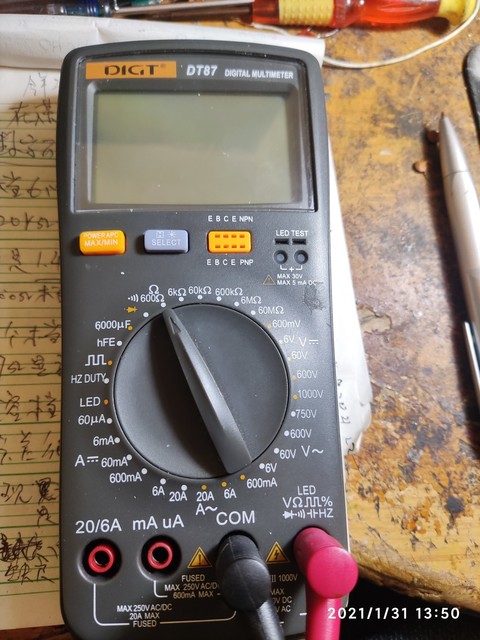

     德技特DIGT DT87数字万用表某宝售价60多元,收到几天后发现电阻6M档测电阻器误差很大820k电阻显示1.2M,1M显示1.4M。误差太大了。可见厂家出厂没校准。600欧档测电阻器50欧以下误差很大,27欧电阻显示24,3.3欧显示2.0欧。电容档也是100p以下误差很大。600欧档竟跟通断检测整合一个档结果测50欧以下误差很大。看表内电路板是牛屎芯片电路跟DTM0660一样后,决定自己校准。校准前先备份24c02内的数据。拿下9v电池在一边。    大姆指同时按下黄键power和selecf南键。扣入9v电池后,松开黄键,待显示出CAL后松开南键,后再按一下selecf南键就显示出CAL0后再按住南键一二秒进入校准模式。把表开关拨到6m档后表笔接5M电阻器,待数字稳定后按一下南键就校准了。DT87表没有加减键只能用固定数电阻来做标准源。6M档校后60M档也要校准。这是6M档校准后DTM0660芯片40脚输出不在是1V电压了,60M档就不准了。之前40脚输出是1V,60M档准6M档不准。经过对电阻档和电压档校准后发现测出电压已经跟优利德UT61E表测出电压接近了。本人没有500V高电压源,那么怎么办。DTM0660芯片41,42,45,46各脚要标准电压0点几伏电压单片机才能进入工作校准,先校准5V,50V完成后退出。把R3的100k放在45脚R2的10K位置,把R2的10K放在46脚R1的1k位置。表开关拨到1000v档再进入校准模式,进入后拨到600v档输入50V正电压,表显示是500V,1000v档也是显示500v。

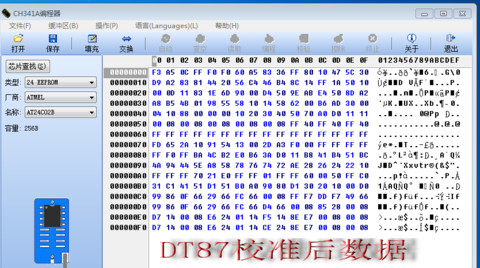

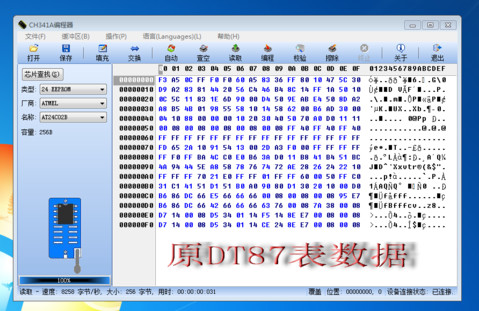

     便宜没好货。某宝看到DT87表怎么跟胜利vc9803A+外型一模一样。dt87表电路板上各电阻电容编号等竟跟胜利vc890D的电路板一样编号。要是老铁们有胜利vc9803A+数据麻烦给一个。先谢了 IMG_20210131_135011.jpg IMG_20210131_135022.jpg 新DT87最新.png 原数据DT87。0.png
发表于 2021-2-1 13:42:26  | 显示全部楼层
第一个吃螃蟹看来不舒服,不过技术高超折腾玩玩很好。
发表于 2021-2-2 01:26:12  来自手机  | 显示全部楼层

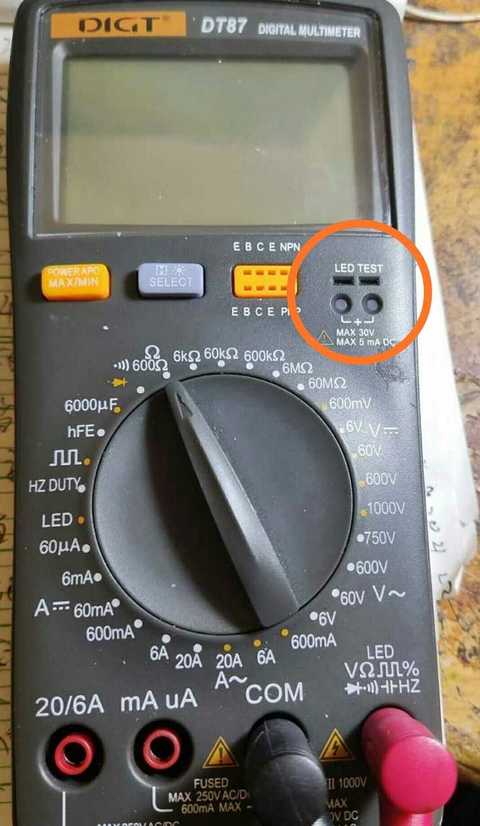

哈哈那个LED TEST是什么意思呢?
发表于 2021-2-2 01:26:45  来自手机  | 显示全部楼层
发表于 2021-3-30 20:41:52  | 显示全部楼层

测LED 管的,可以测三只串联的LED 管。如LED 日光灯灯条。很好用
