拆飞毛腿手机电池充电器

13912217676 · 发表于 2021-2-18 14:27:31

本帖最后由 13912217676 于 2021-2-19 20:22 编辑

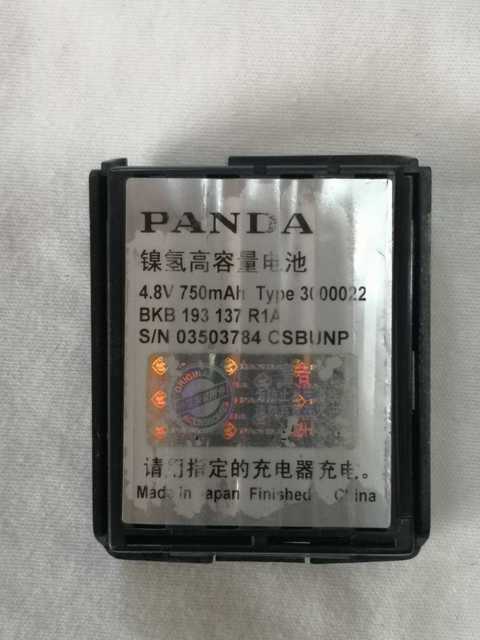

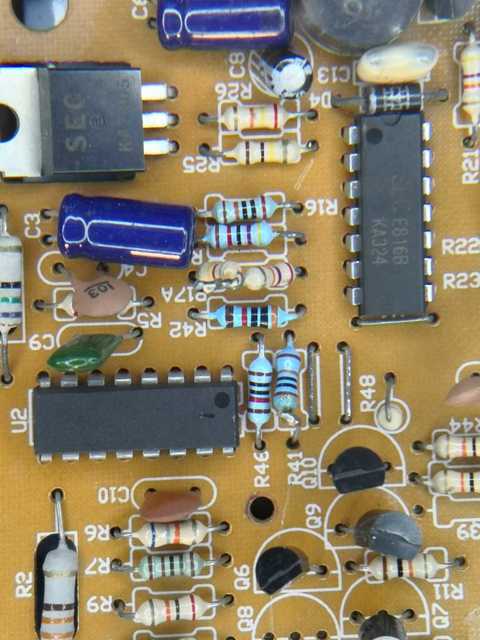

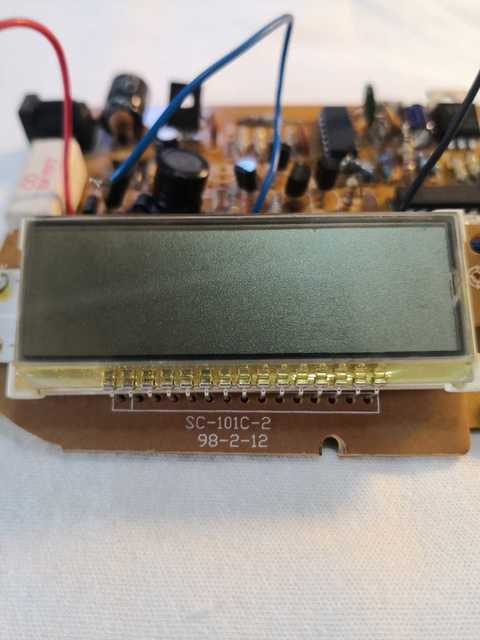

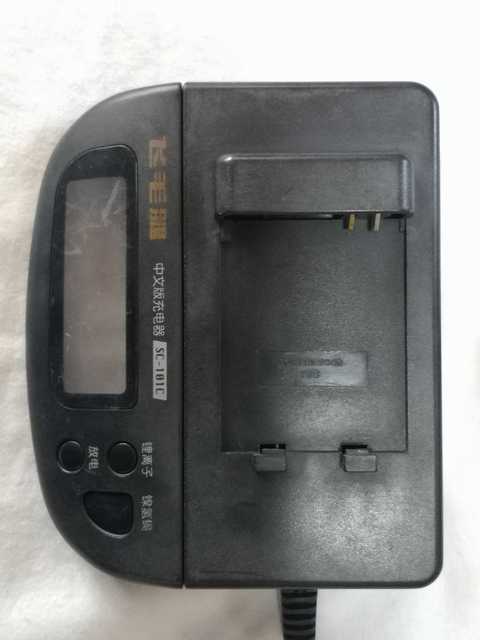

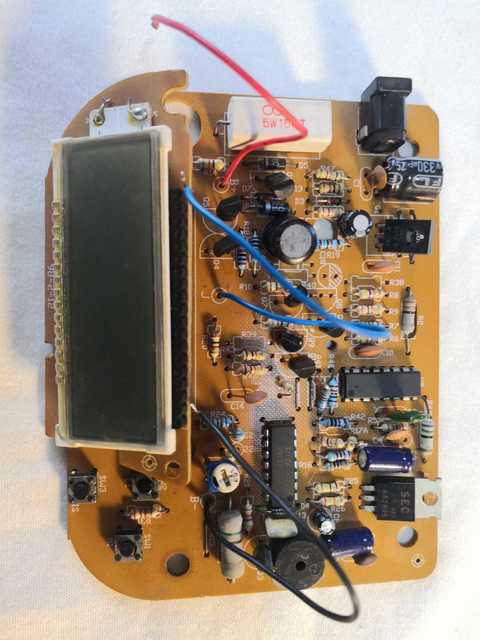

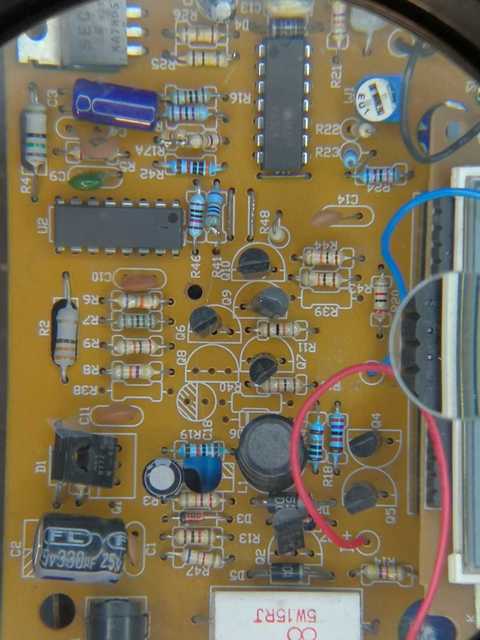

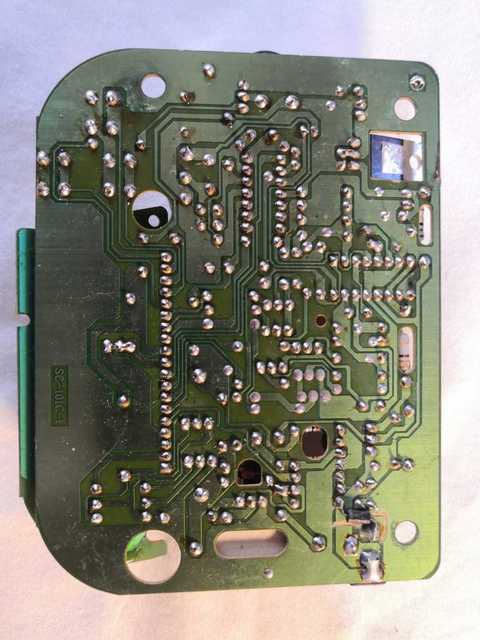

拆一个飞毛腿手机电池充电器中文版 SC-01C。爱立信788电池座充。好久以前的充电器了。用了KA7500B脉宽调制芯片(PWM)和KA324四通道线性运放，周边关键部分用的是5色环精密电阻。细看R17A是两个电阻串联的，很明显是做过了精调。这样做的目的是为了及时判停以防过充过放。

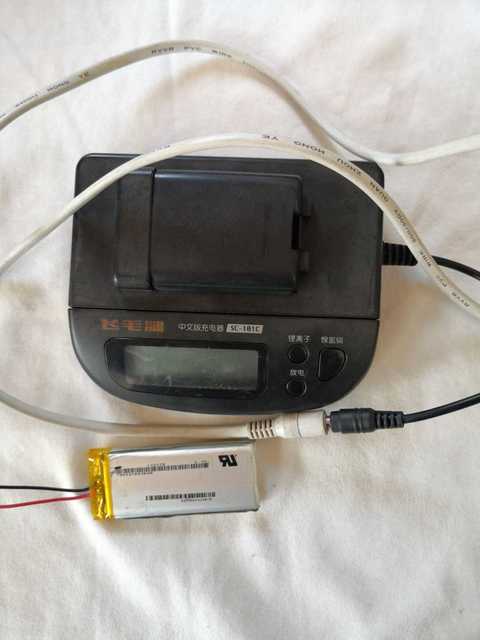

今天加装了一个DC电源公头，方便以后驳接。可以充放4节镍氢电池和3.7V 19650锂电池。

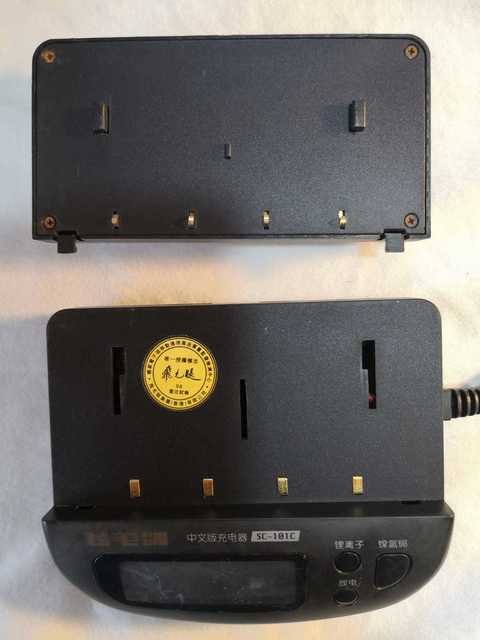

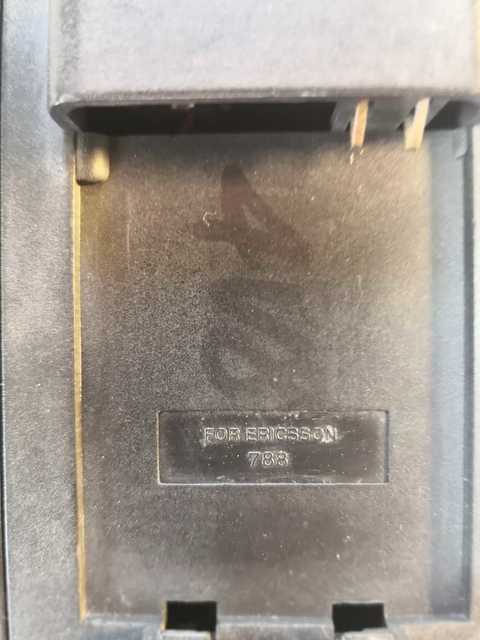

实测最高支持6节镍氢电池和2节三元锂电池。充电电压自动识别。厂家应该配有不同卡口的电池座模块来适应不同型号手机的电池。

wgh1027 · 发表于 2021-2-18 15:47:49

谢谢分享

wgh1027 · 发表于 2021-2-18 15:48:25

飞毛腿

闻雨听风 · 发表于 2021-2-18 16:23:11

当初这个充电器很牛的！

13912217676 · 发表于 2021-2-18 18:05:41

开机时全显，没电池不动作。当上电池时只识别锂电，镍氢须手动转换，镍氢有快中慢三档，带放电，放电电流为350mA左右。冲电范围：4*1.2V，6*1.2V，自动识别，采用电压式判断，截电压为4*1.4V，6*1.4V因为没有镍氢电池组没细测。
我细说一下锂电吧！开机会几秒钟冲电，然后判断是锂电还是镍氢，如无电压时报故障。
如有电压时在8.2V以下时报锂电，以上没测。锂电又有一节和两结之分。4.0以下为一节，5V以上为两节，冲电电流为337mA基本恒流，但到一定电压时电流下降，直至充满。而且本机有冲电时间记录，充电进度有显示，电压为0时报故障。电压判断是冲50秒停冲判断2秒再继续冲。总体来说很不错。

这台机器我调过了，只要改变运放KA324旁的电位器W1就可以改变冲电截止电压，因为电压判断用了两个运放比较。此机冲单锂电时最高冲电压为4.16V，截止采样电压为4.1V。
冲双锂电时最高冲电压为8.50V，截止采样电压为8.4V。

hc061218 · 发表于 2021-2-18 19:25:00

好高级的充电器

勇闯沙滩 · 发表于 2021-2-18 19:27:04

好的充电器。

wgh1027 · 发表于 2021-2-19 20:17:12

当年的好东西

lxd7343 · 发表于 2021-2-23 13:26:38

记得没毕业时候在bj某外贸公司，老总用的大哥大电池充电用的就是类似的飞毛腿充电器

13912217676 · 发表于 2021-2-23 23:24:10

lxd7343 发表于 2021-2-23 13:26
记得没毕业时候在bj某外贸公司，老总用的大哥大电池充电用的就是类似的飞毛腿充电器 ...

那时候买这个充电器很贵的
