苹果妙控键盘（Magic Keyboard）2代A1843拆解

ikevinchen

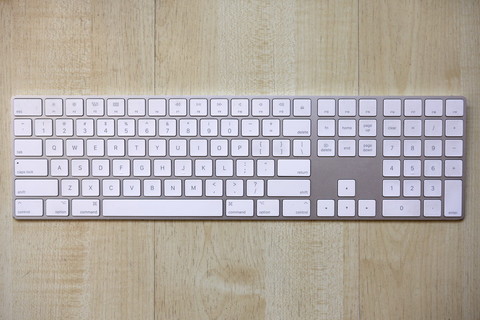

苹果妙控键盘（Magic Keyboard）2代是2017年发布的，手里要拆解的型号是A1843

带有数字区的104键蓝牙无线键盘
之所以要拆，是因为键盘进水了，位置在F区到空格这片，无线能识别，也能连接上，就是所有键没反应


后面这层盖子，是用强力双面胶粘上的，要拆开没什么好办法，先用几个撬棒撬开，然后慢慢用力揭开
光拆后盖就花了一个小时，开始尝试各种办法，最后还是从后面先撬开左下角，然后扩大到左上角，慢慢扩大，最后大力出奇迹，从左到右慢慢揭开
后盖因为柔韧性足够，也不用怕大力出奇迹会折断

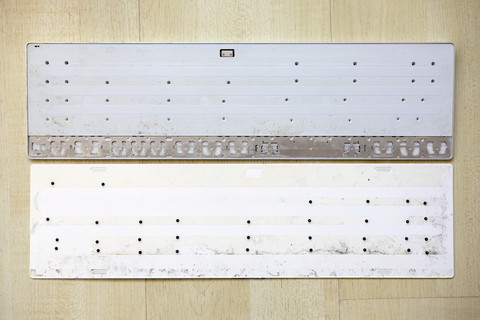

然后就会看到密密麻麻的螺丝，用T4的六角螺丝刀就可以拧下

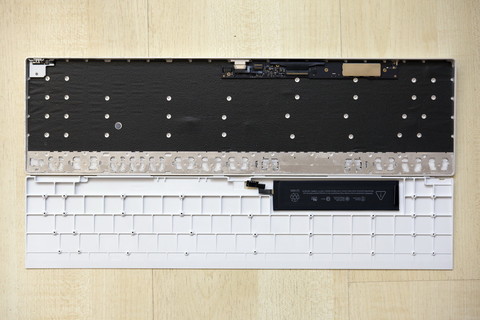

拧下所有螺丝后，先把电池的接线翘起来断开，再将塑料盖取下，取下后如上图

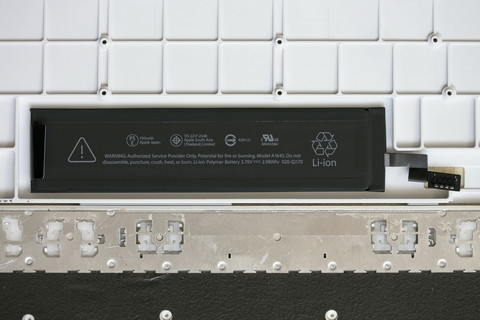

塑料盖上粘的电池是用的3.76V2.98Whr锂电池

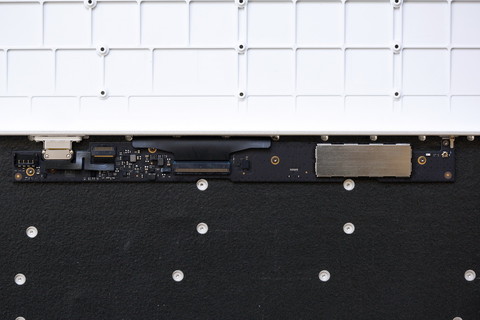

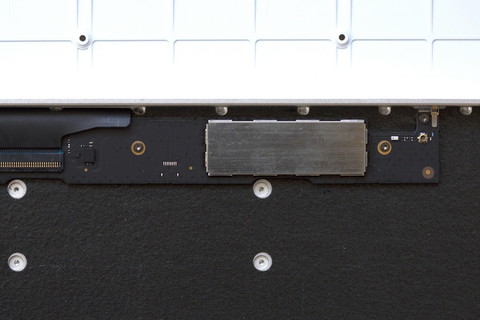

键盘后面的是主控和蓝牙无线部分，蓝牙模块上盖了一个屏蔽罩

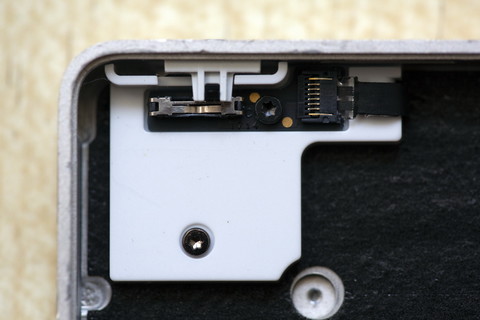

正面看右上角（反面拆开是左上角）的开关部分细节图，用一根细排线连到主控上

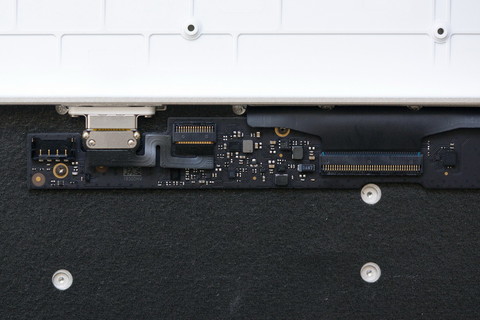

主控部分细节图，用了相当多的小贴片元件，左侧是连接电池的插座，中间用一根宽排线连接各个键

蓝牙无线部分细节图，除了一根接触到外壳的小天线，还预留了一个天线插座
最后因为电路部分，不进行破坏性拆解根本无法看到，为了留个全尸就没有进一步拆解。
经验总结：如果是土豪，可以随意买，坏了就换，如果考虑修理的话，还是考虑罗技无线键盘吧，好多型号Win和Mac都可以兼容，也有不少防水的型号。
如果有维修这款键盘进水经验的大佬也可以传授下经验。

hc061218

HiFi键盘  哈哈

ikevinchen

hc061218 发表于 2021-2-19 15:04
HiFi键盘  哈哈

苹果告诉我们，一个薄膜键盘也可以卖那么贵，而且就是让你坏了直接换，想修门儿都没有
