抢救一块UT58B数字万用表

福禄克187

维修过程！

由于使用电流插孔测220V导致烧表，不开机。
上家疯狂的折腾，割断了很多走线。

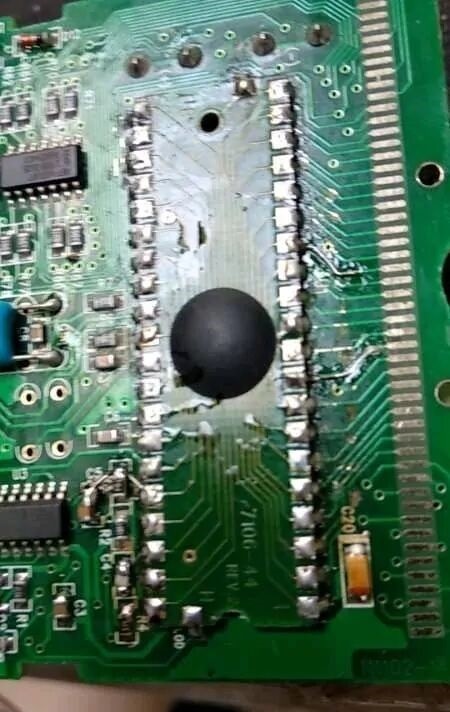

经过更换主控芯片，补线以后，开机基本正常，测量整机电流，没有过流现象 说明整机无短路，漏电现象。
继续修，首先测试直流电压挡，发现故障现象为测量值按比例变小，比如用20V挡测2.5V电压显示 0.25V，接下来测量主控芯片基准电压发现基准电压变为256mv 很明显不对 正常应该是100mV。 继续检查基准分压电路，检查分压电阻没有明显的阻值变化，后来把故障断定在可调电位器上，200欧可调实测为几M电阻，很明显 电位器坏了，不多说直接换掉，换完以后电压挡正常了。

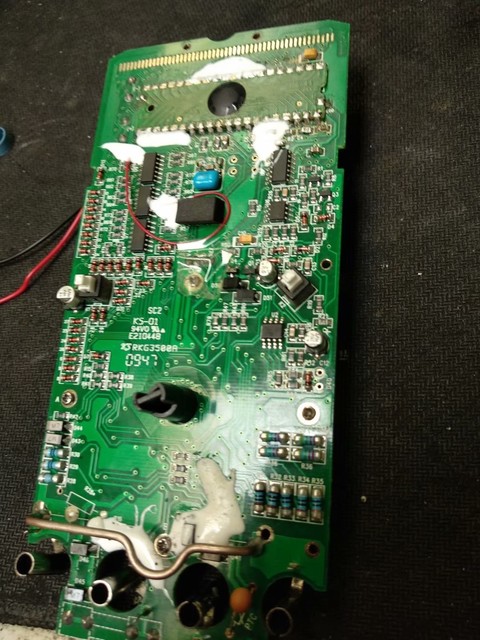

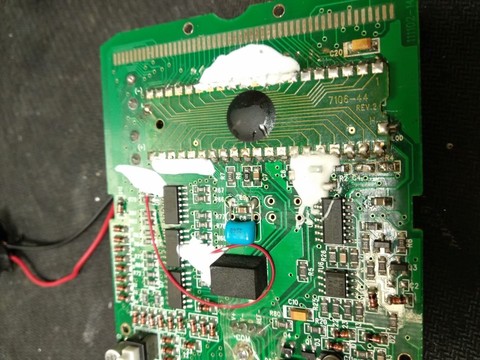

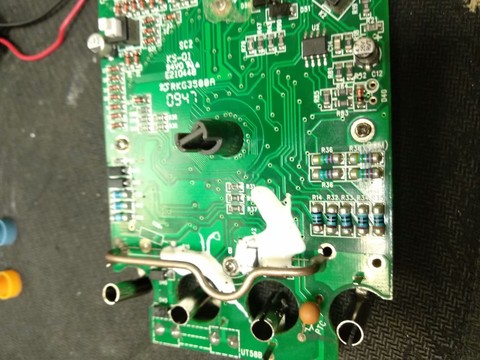

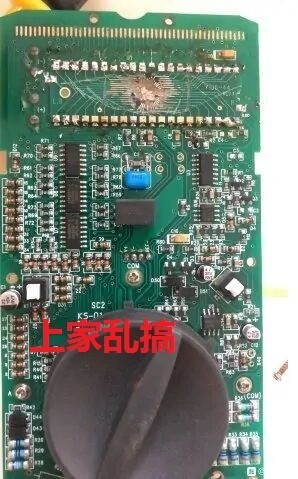

拿回来的时候，上家疯狂的乱搞。

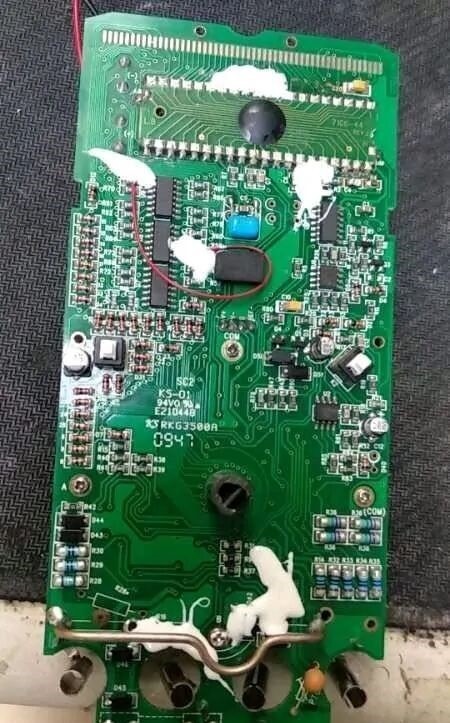

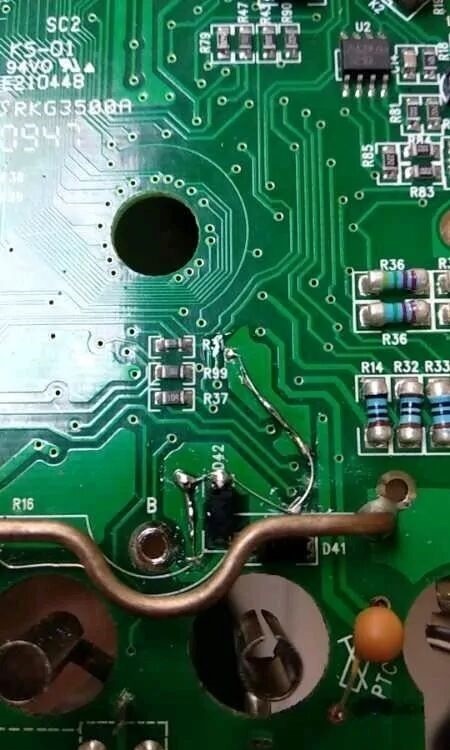

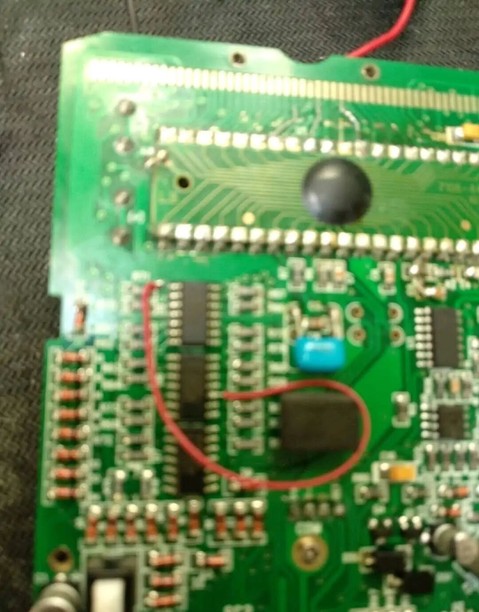

修理后！

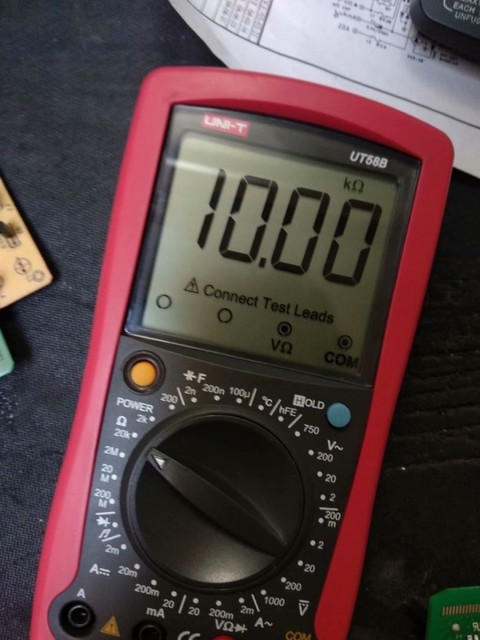

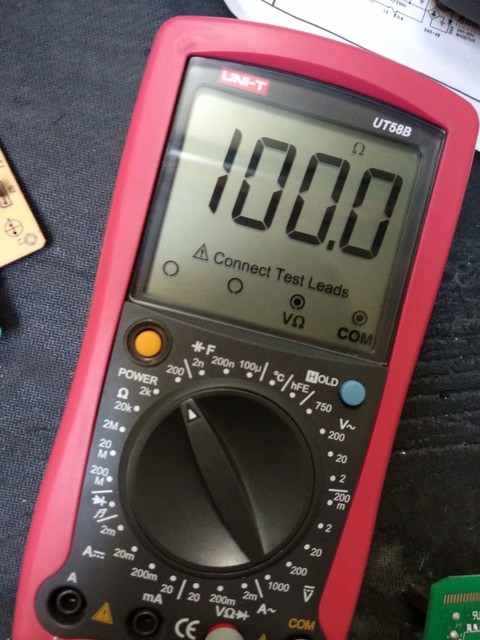

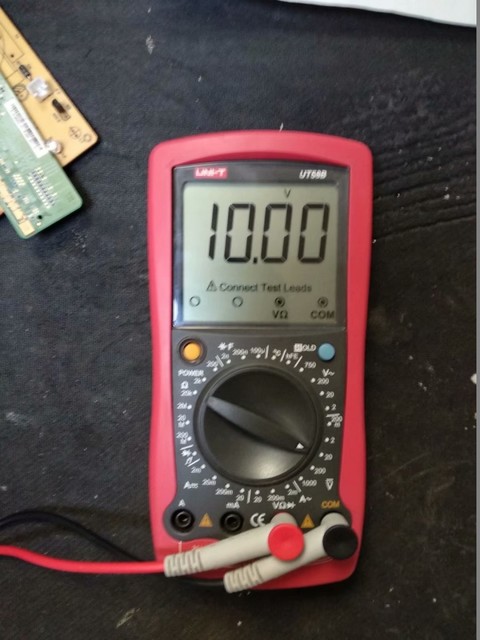

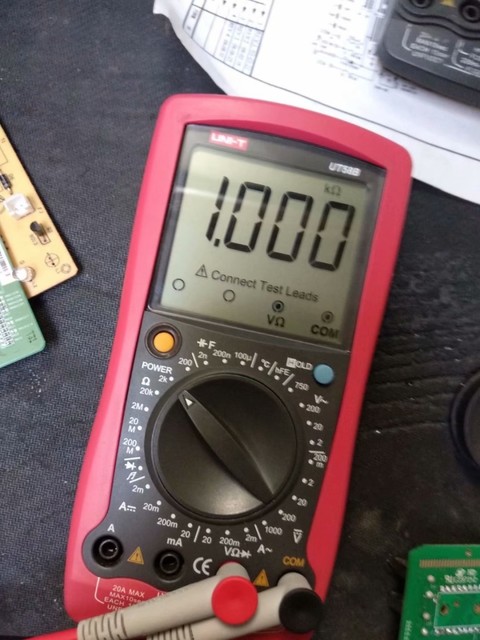

测试图

光速飞行

不错，有耐心

福禄克187

光速飞行 发表于 2021-2-20 16:20
不错，有耐心

谢谢大佬点评。

wgh1027

谢谢分享

光速飞行

福禄克187 发表于 2021-2-20 16:22
谢谢大佬点评。

不要客气，大佬就不敢

勇闯沙滩

外表很新，内部惨不忍睹。
