众仪ZT-5566S台式万用表，会说话的万用表。

snowrose2000

前年年底曾经拆解过一款众仪ZT-5566台式万用表。
今天再来拆一台ZT-5566S。带S的5566多了一个语音播报功能。

和5566同样的包装。

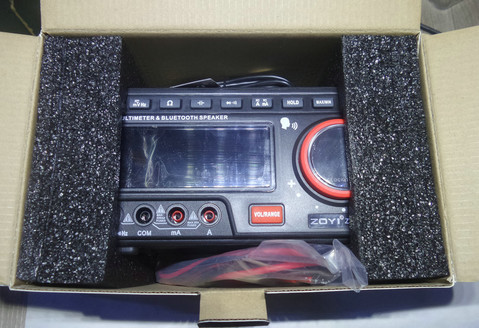

开箱，箱内一副表笔，一个mini usb的充电线。

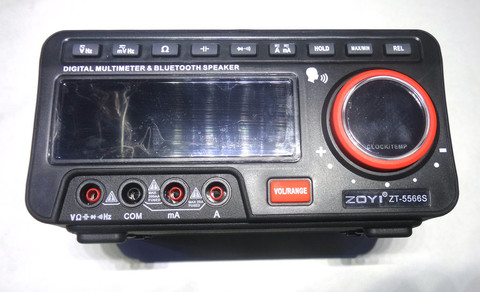

外观和5566完全一样。只是旋钮右上角多了个语音的图标。

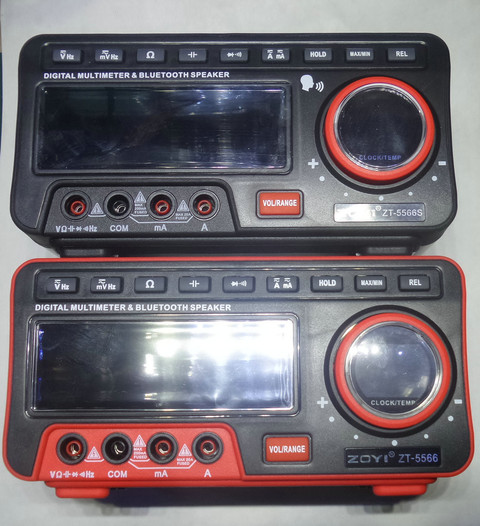

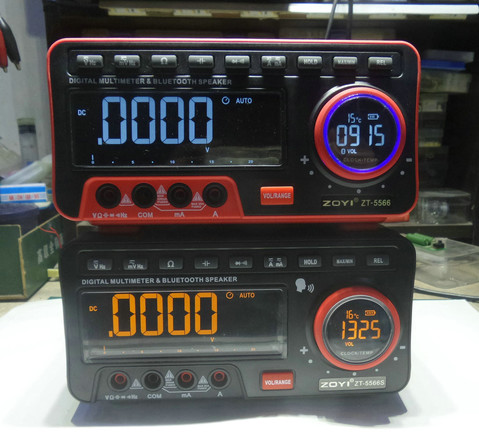

两台表放在一起对比一下，除了那个语音的图标，外壳配色也不一样的了。

这是5566S配套的表笔，有没有发现什么不同？

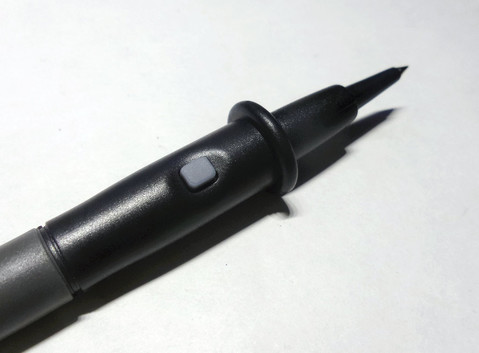

黑色表笔上有个小按钮，使用时，按下这个按钮就会立马播报当前的测量值。

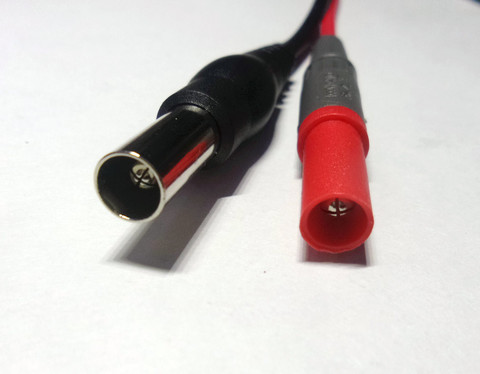

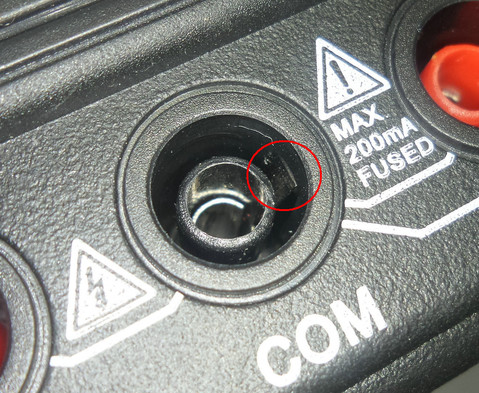

黑色表笔插孔外圈多了个弹片，就是这表笔上开关的触点。
语音播报为女声，语速还可以，不用听半天那种。

5566S和之前的5566精度基本保持一致。所以这个帖子就不再发精度测试了。

开机后，发现5566S的背光颜色也和5566不同了。
5566是白色反显。

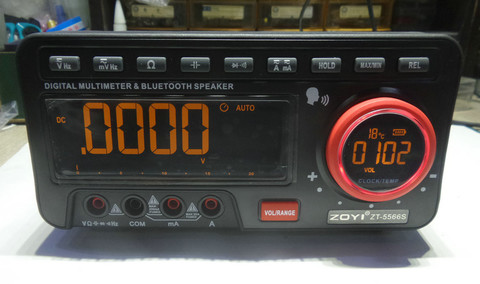

5566S是橙色反显。
还有就是，5566旋钮外圈是会发光的。
5566S 旋钮外圈不发光。

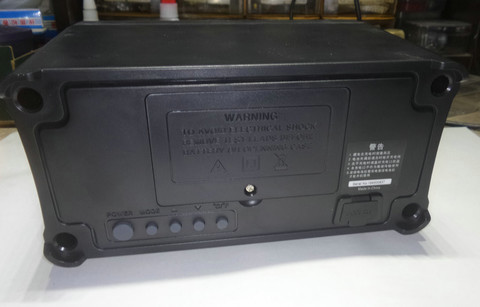

背面也和5566是完全一样的。

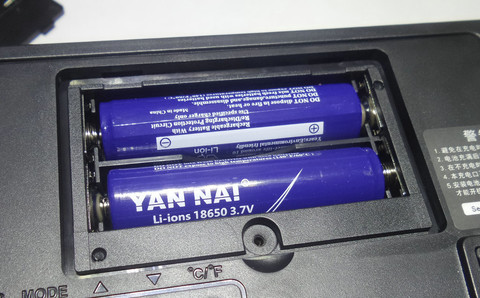

两节18650电池供电。

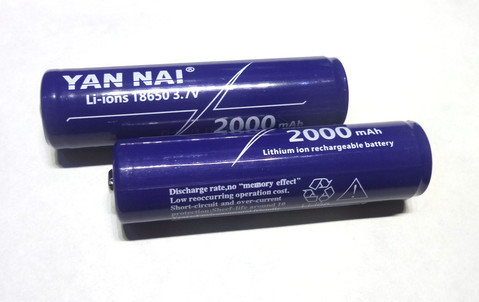

电池容量2000mah，自带保护板。

拆解方法也和5566一样的。拆了看看硬件有没有什么不同。

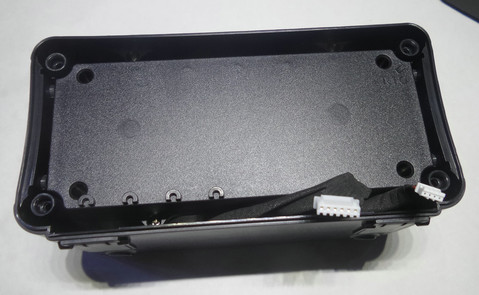

后壳主要是音箱的箱体，箱体是独立的。

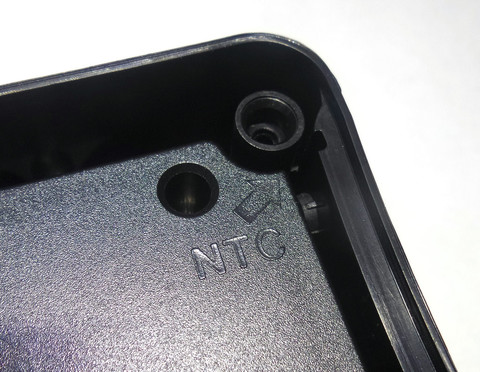

细节还是很到位的，NTC探头位置都有标注。

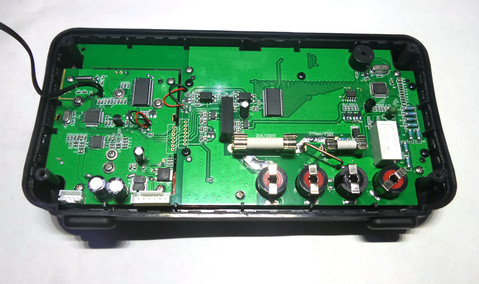

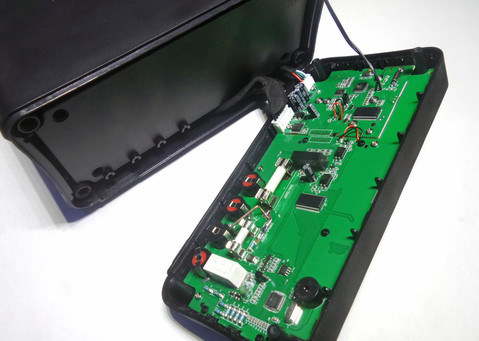

电路板全貌。和5566如出一辙。

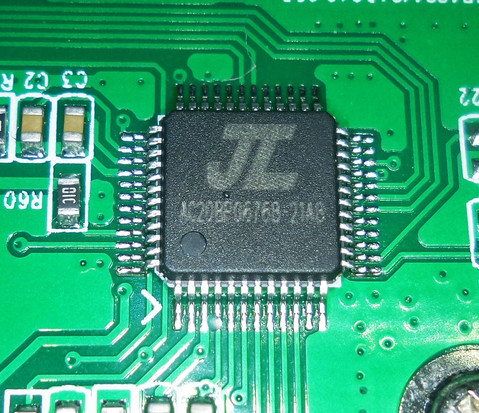

音箱部分主控为杰理的AC20BP。

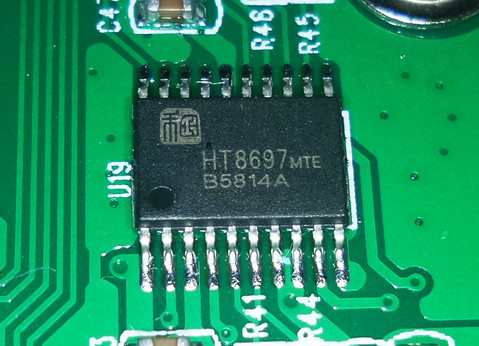

HT8697 双声道D类音频功放IC。最大功率2X9.5W。

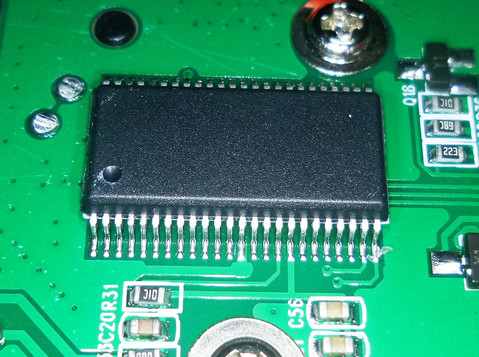

无标的液晶屏驱动IC。

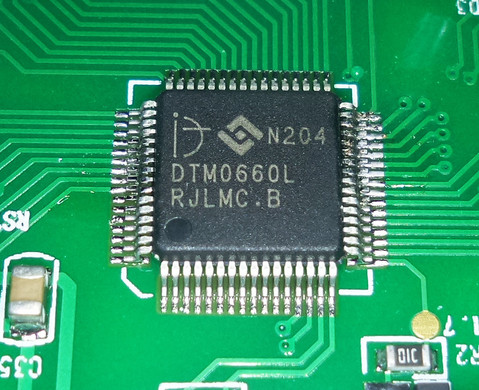

万用表部分DTM0660L单片机。

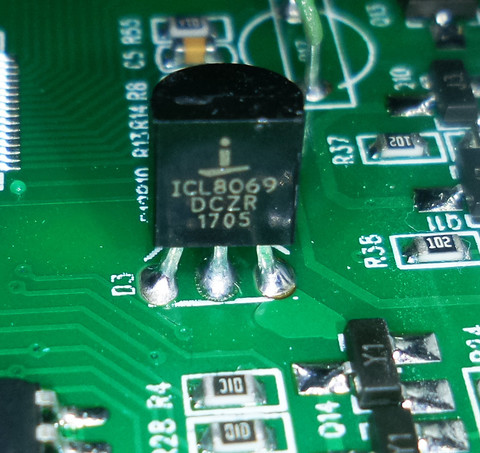

ICL8069基准。

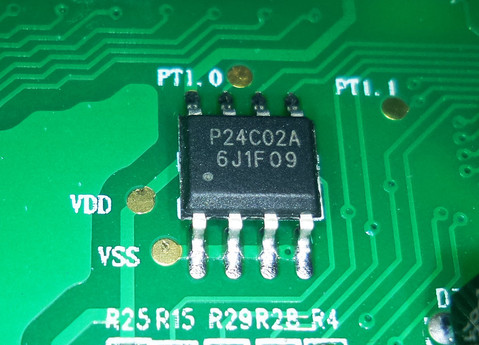

24C02存储器

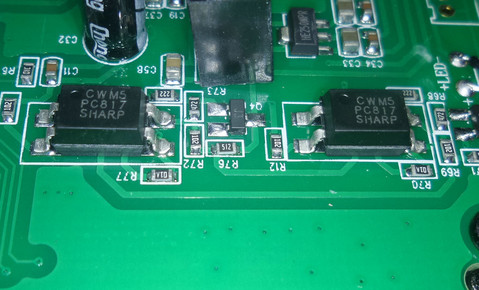

两个夏普的817光耦。

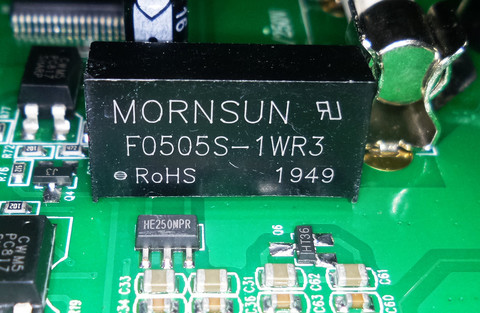

F0505S DC-DC的隔离电源模块。1W功率。

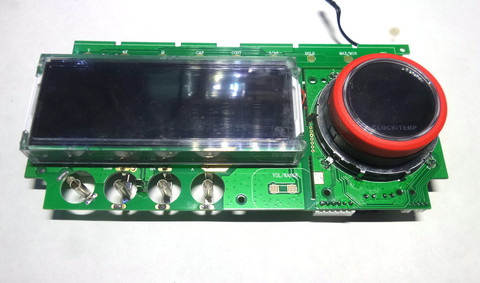

电路板正面，两块液晶屏和功能按键触点。

开始以为这表把旋钮光圈的LED给省了。拆解后发现LED都在。

通电后液晶屏点亮，但是光圈的LED确不亮。
本来以为是我这个表有问题，后来问了一下，原来都不会亮的。

强迫症发作了。。。

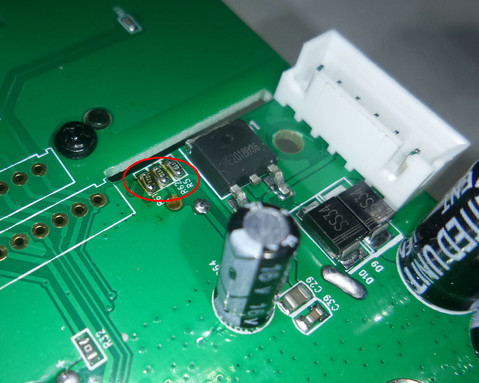

跑线找到背光供电部分。这三个电阻就是三个光圈LED的限流电阻。

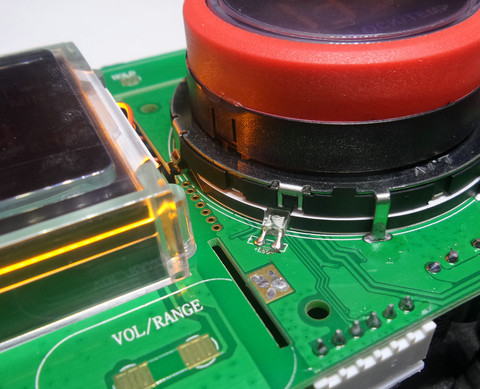

仔细看了下，液晶屏背光板和光圈的LED全部并联在一起的。
三个光圈的LED为蓝色，限流电阻200欧。
液晶屏背光板LED为橙色，原本限流电阻的位置被焊上了两个0欧的电阻。
由于橙色LED的VF值很低，并且没有限流电阻，导致背光供电被直接拉低至1.9V左右，无法点亮蓝色的光圈LED。

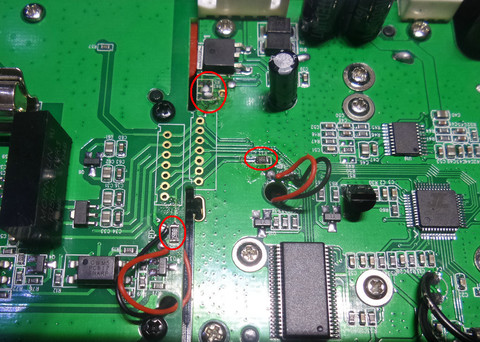

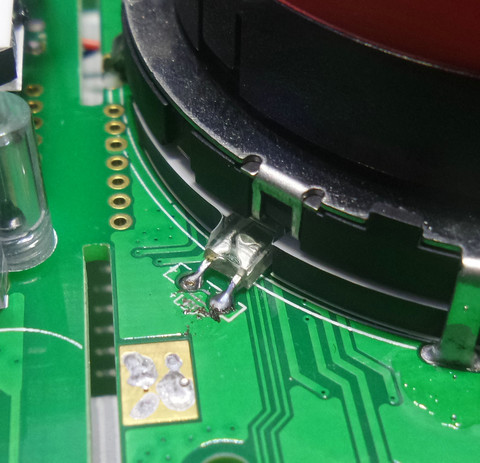

改造方法，把三个200欧的电阻拆掉全部短接，把液晶屏的0欧电阻换成5.6欧即可。

由于橙色的背光配蓝色的光圈感觉不太好看，索性直接把光圈LED换成红色的。

折腾完成，感觉舒服多了！


对这款万用表的更多实测，可以参考ZT5566的评测帖。
